Повышение безопасности холодильных систем

Повышение безопасности холодильных систем

Предохранительные SFA 10 и многоходовые DSV 10 клапаны расширяют семейство предохранительных клапанов Danfoss. Новые клапаны выполнены из высококачественных материалов, отличаются инновационным дизайном и имеют давление уставки до 65 бар. Клапаны SFA 10 поставляются настроенными производителем на заданное давление уставки (подтверждается сертификатом) и опломбированными.

«В клапанах SFA и DSV 10 применены высококачественные материалы и современные технологии для повышения их ресурса, точности срабатывания и безопасной эксплуатации в составе холодильных установок с разными хладагентами и давлениями. При правильном подборе, например, в программе CoolSelector2, предохранительные клапаны SFA 10 охватывают широкий диапазон производительностей. Такие нововведения как сервисная смазка, индикатор положения штока и комплект заглушек DSV 10, а также муфты позиционирования SFA 10 позволяют значительно упростить монтажные и сервисные работы», - комментирует Евгений Сухов, к.т.н., академик МАХ, директор по развитию направления «Промышленный холод» в СНГ и Восточной Европе компании «Данфосс».

Основные преимущества

1. Универсальность

  • Производительность SFA 10 составляет ~30% от SFA 15 – меньше потери хладагента при срабатывании;
  • Совместимость с аммиаком (R717), диоксидом углерода (R744) и ГФУ-хладагентами;
  • Максимальное рабочее давление 65 бар изб.;
  • Быстрый гидравлический расчет и подбор в программе CoolSelector2.

2. Надежность и точность

  • Допуск давления уставки ± 3%;
  • Давление полного закрытия: не ниже -10% от давления уставки;
  • Давление полного открытия: не выше +10% от давления уставки;
  • Сальник DSV 10 типа SVL – высокая герметичность в широком диапазоне параметров;
  • Шпиндели, корпус сальника, седло и конус из нержавеющей стали;
  • Уплотнение конуса DSV 10 из тефлона - герметичность закрытия при малых усилиях.

3. Простая установка и обслуживание

  • Переходные муфты для удобства позиционирования SFA 10;
  • Сервис восстановления сертификатов на предохранительные клапаны;
  • Индикатор положения штока для безопасного обслуживания;
  • Комплект заглушек DSV 10 (опция) для испытаний системы без предохранительных клапанов;
  • Смазка (опция) для упрощения сервисного обслуживания.

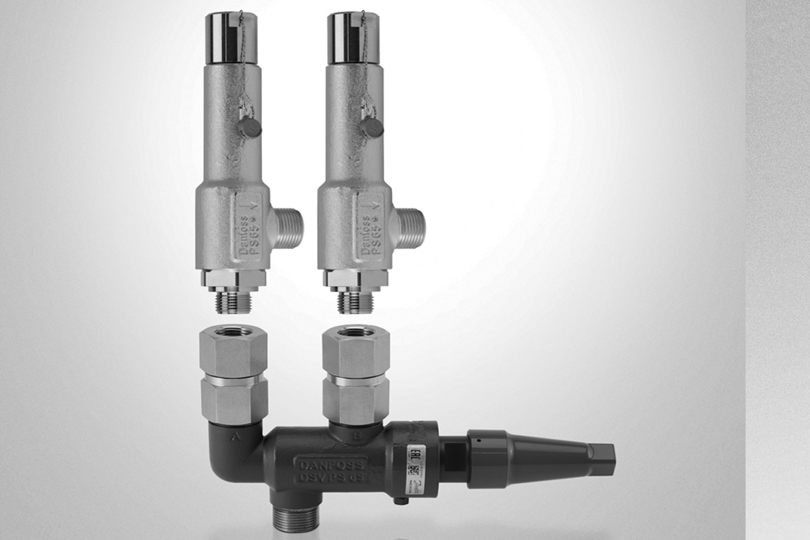

Предохранительные SFA 10 и многоходовые DSV 10 клапаны

Предохранительные SFA 10 и многоходовые DSV 10 клапаны

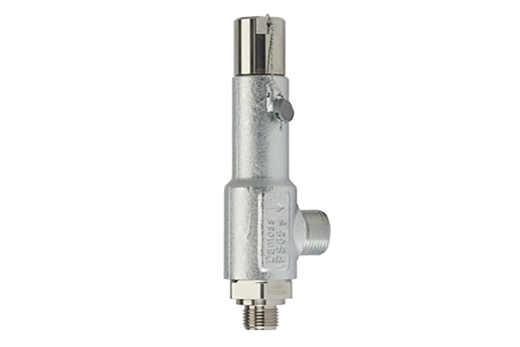

Новые предохранительные клапаны сниженной производительности SFA 10 повышают гибкость применения в современных малоаммиакоёмких, углекислотных и фреоновых холодильных установках.

Документация

Документация
Тип Название Язык Действителен для Обновлено Загрузить Тип файла
Руководство по установке Change-over valve DSV 10 английский Россия 06 авг, 2020 825.1 KB .pdf
Руководство по установке Safety relief valves SFA 10, SFA 15 английский Несколько 04 мар, 2020 943.0 KB .pdf
Техническое описание Многоходовые клапаны DSV 10, DSV 1 и DSV 2 Русский Россия 09 сен, 2020 706.1 KB .pdf
Техническое описание Предохранительные клапаны Типы SFA 10, SFA 15 и SFA 15-50 Русский Россия 10 авг, 2020 1.1 MB .pdf
