Заполните опросный лист для расчета теплового пункта. Стандартные решения за 5 минут.

Заполнить

Тепловой пункт — один из главных элементов системы централизованного теплоснабжения зданий, выполняющий функции приема теплоносителя, преобразования его параметров, распределения между потребителями тепловой энергии и учета ее расходования.



Согласно СП 41-101-95 «Проектирование тепловых пунктов» п 2.19 для упрощения процесса проектирования, комплектации и монтажа ТП могут изготавливаться в заводских условиях и поставляться на объект строительства в виде готовых блоков — блочных тепловых пунктов.

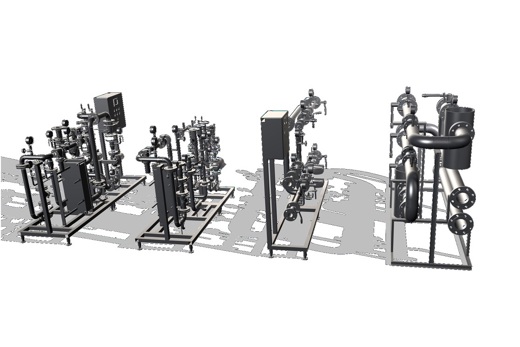

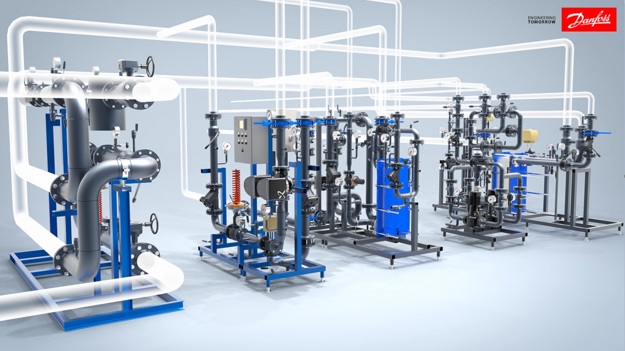

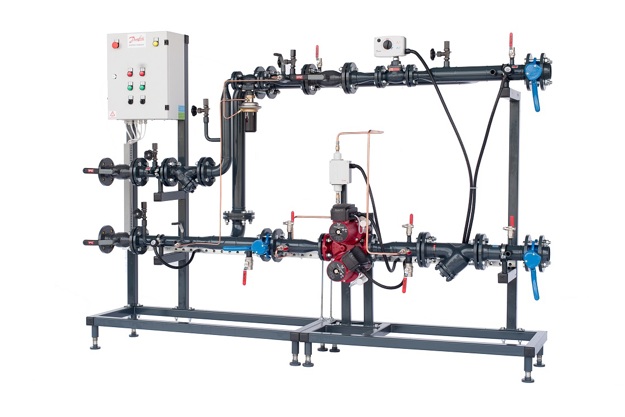

Блочный тепловой пункт (БТП) Данфосс – это узел заводской готовности, объединяющий на своей раме множество компонентов Данфосс, предназначенных для централизованного отопления, горячего водоснабжения (ГВС), вентиляции и т.д.

У каждого дома свои потребности при тепло- и водопотреблении, а в каждой теплоснабжающей компании есть свои технические требования и особенности подключения тепловых пунктов. Многолетний опыт поставок оборудования во всей регионах России позволяет компании Данфосс производить БТП максимально удовлетворяющие требованиям нормативной документации и экспертных организаций, а также техническим условиям теплоснабжающих организаций.

Концерн «Данфосс» производит свои автоматизированные блочные тепловые пункты в России, по типовым технологическим схемам. Основу БТП составляют теплообменные аппараты Ридан.

Единообразие современных технических решений БТП и их отлаженное производство на заводе Данфосс в д. Лешково, Московской области, оснащенного современным оборудованием, позволяют:

  • упростить процесс комплектации теплового пункта оборудованием и материалами по сравнению с поставкой их на объект строительства «россыпью» - 1 компонент от 1 поставщика;
  • обеспечить высочайшее качество изготовления в оговоренные сроки (около 70% БТП изготавливаются за 4-6 недель с момента получения оплаты);
  • исключить заготовительные и серьезные монтажно-наладочные работы на месте, сведя их к установке блока в помещении теплового пункта и подключению его к трубопроводам здания и сетям электроснабжения;
  • получить отлаженное, проверенное комплексное решение от ведущего производителя теплового оборудования. Большая часть оборудования БТП производства концерна «Данфосс».
  • Гарантия производителя, а также действие сертификатов распространяется на весь блок как на готовый продукт.

Вопросы и ответы

  • Паспорт на тип БТП
  • Технологическая схема
  • Спецификация
  • Габаритные чертежи (3D модель)
  • Схема автоматизации
  • Копии сертификатов
  • Паспорта на оборудование сторонних производителей (КиП, насосов и др.)
  • Руководство по монтажу и эксплуатации



На некоторые БТП стоимость указана в прайс-листе компании Данфосс. Но т.к. каждый тепловой пункт зачастую имеет свои уникальные параметры советуем заполнить опросный лист и получить в течение нескольких минут цены на подходящий именно Вам стандартный БТП. Если стандартное решение не будет устраивать, то обратитесь к сотруднику Данфосс в Вашем регионе.

Обратитесь к сотруднику компании «Данфосс» в Вашем регионе. Он подготовит счет на оплату.

Кроме сертификатов на отдельные компоненты, входящие в блоки, также имеются следующие декларации о соответствии (сертификаты) на БТП как на отдельный продукт:

  • о соответствии требованиям ТР/ТС 010/2011 «О безопасности машин и оборудования»;
  • о соответствии требованиям ТР/ТС 004/2011 «О безопасности низковольтного оборудования»;
  • сертификат о стране происхождения по форме СТ-1;
  • сертификат соответствия сейсмостойкости до 9 баллов по ГОСТ 30546.1-98.



До 25000 Мкал/ч в зависимости от температурного графика; трубопроводы Dy 350.

Подготовленную воду и растворы гликолей до 50%; питьевую воду только в контурах с оцинкованной или нержавеющей сталью.

Нержавеющая сталь и оцинкованная сталь горячего цинкования.

Если Вы подобрали стандартные тепловые пункты, то с документацией программа вам пришлет габаритные чертежи на БТП. Для нестандартных решений при первичном расчете всегда указываются примерные габаритные размеры, по которым можно оценить расположение блоков в помещении. В случае стесненных размеров помещения обратитесь к представителю «Данфосс» – габариты БТП будут пересмотрены. В дальнейшем, на стадии «Р» можно запросить 3D-модель БТП.

В основном используются насосы проверенных поставщиков - Grundfos и Wilo.

Номенклатура продукции

Документация

Согласованные решения:

  • позволят снизить время согласования проекта теплового пункта;
  • готовые решения с пакетом разработанной документации;
  • расчет при заполнении опросного листа за 5 минут.

Видео

Примеры применения

«Академический» — пример энергоэффективного города будущего

«Академический» — пример энергоэффективного города будущего

Район «Академический» в Екатеринбурге — один из первых российских проектов, основанных на комплексном подходе к ресурсосбережению. Площадь жилой застройки составит 9 млн кв. метров, а площадь социальной и коммерческой недвижимости — 4,2 млн кв. метров. Девелоперский проект реализует ГК «Кортрос». Первые дома сданы в конце 2009 года, полностью завершить строительство планируется к 2025 году.
