Der intelligente Frequenzumrichter mit den niedrigsten Lebenszykluskosten
Mit dem für die Gebäudeautomation optimierten Frequenzumrichter VLT® HVAC Drive FC 102 erhöhen Sie die Zuverlässigkeit und Verfügbarkeit Ihrer Heizungs-, Lüftungs- und Klimaanlagen (HLK) und senken gleichzeitig die Gesamtbetriebskosten. Mehr denn je erfordert Ihre HLK-Anlage bei extremen Klimabedingungen, in schwer zugänglichen Maschinenräumen oder in unbemannten Schaltzentralen die beste Prozessregelung.
Entdecken Sie versteckte Energieeffizienz-Champions in Ihrem Gebäude
Viele Unternehmen investieren in erneuerbare Energien wie Fotovoltaik auf dem Dach oder kaufen Ökostrom ein. Aber ist das genug?
Entdecken Sie mit dem neuen Online-Tool die versteckten Energieeffizienz-Champions in Ihrem Gebäude. Erfahren Sie, mit welchen Einstellungen Sie am meisten Energie, Kosten und Emissionen sparen.
Der VLT® HVAC Drive FC 102 verfügt mit seiner integrierten Intelligenz über die Fähigkeit, alle kritischen Funktionen zu überwachen. So kann er frühzeitig auf selbst schleichende Veränderungen und Fehler im System hinweisen. Damit schützt er Ihre kostspieligen Systeme und unterstützt Sie, ständig steigende Wettbewerbs- und Effizienzanforderungen zu erfüllen. Der aktuelle, seit seiner Vorstellung fortwährend weiterentwickelte und optimierte FC 102 sorgt für durchgehend hohe Leistung und zuverlässigen Betrieb. Mit seinen vielen intelligenten Funktionen bietet er mehr Handlungsspielraum bei der Auswahl der besten Komponenten und schafft so effizienteste Lösungen. Er meistert leicht alle Herausforderungen und bietet Ihnen hundertprozentige Zuverlässigkeit, bei gleichzeitig niedrigsten Lebenszykluskosten.
Intelligente Drehzahlregelung - weniger Energieverbrauch, weniger Emissionen
Versorgungsspannung und Leistungsbereich
- 3 x 200-240 V...1,1-45 kW
- 3 x 380-480 V...1,1-1000 kW
- 3 x 525-600 V...1,1-90 kW
- 3 x 525-690 V...1,1-1400 kW
Low Harmonic Drive
- 3 x 380-480 V...160-710 kW
12-pulse Frequenzumrichter
- 3 x 380-500 V...315-1000 kW
3 x 525-690 V...450-1400 kW
Planercockpit HVAC - alle wichtigen Informationen auf einen Blick
Als Planer tragen Sie bei Ihren Projekten eine große Verantwortung. Ihre Planung entscheidet, ob die Lösung in Wohn- oder Gewerbebauten oder Bauten zur Infrastruktur wie Tunnel oder Flughäfen die gewünschten Ziele erfüllt.
Dieses Wissen immer aufzufrischen, erfordert Zeit und Aufwand.
Danfoss Drives möchte Ihnen an dieser Stelle das Leben deutlich leichter machen!
Eigenschaften und Vorteile
Reduzieren Sie Ihre Gesamtbetriebskosten. Ständige Forderungen nach niedrigeren Gesamtbetriebskosten sind Herausforderungen, die Sie mit dem VLT® HVAC Drive erfüllen können.

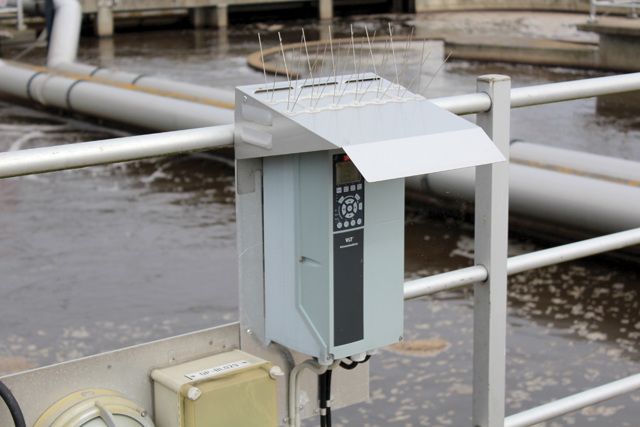

Installieren Sie ihn im Freien unter extremen klimatischen Bedingungen. Sengende Hitze und harter Frost sind für den äußerst robusten und seit vielen Jahren bewährten VLT® HVAC Drive Alltag. Sie erhalten volle Zuverlässigkeit im Außenbereich bei extremen Temperaturen von -25 °C bis +50 °C.
Sparen Sie Zeit. Über das abgesetzte Bedienteil (Remote-LCP) können Sie den Umrichter sogar von außerhalb der AHU parametrieren und Fehler beheben. Maximieren Sie die Betriebszeit, indem Sie Stillstandszeiten reduzieren, da Sie die AHU nicht öffnen und anschließend wieder verriegeln müssen.
Sie entscheiden, welcher Motor am besten zu Ihnen und Ihrer Anwendung passt. Wählen Sie genau den Motor, den Sie bevorzugen, gleichgültig, ob für maximale Versorgungssicherheit oder zur Leistungsoptimierung. Der VLT® HVAC Drive ist nicht nur für die Steuerung von Induktions-, Permanentmagnet- und Synchron-Reluktanzmotoren optimiert. Unser Entwicklungsteam arbeitet ständig daran, auch in zukünftigen Software-Updates die Kompatibilität mit kommenden Motorentechnologien zu erhalten.
Sie können frei kommunizieren. Die Möglichkeit, Ihren Frequenzumrichter einfach in Ihr Gebäudemanagementsystem zu integrieren, ist der Schlüssel zur optimalen Kontrolle. Der VLT® HVAC Drive verfügt über zahlreiche HLK-spezifische Kommunikationsprotokolle wie z. B. BACnet/IP, die sowohl in neuen als auch bereits bestehenden Gebäudemanagementsystemen ein hohes Maß an Flexibilität für die Installation zulassen.
Produkte
Smarte Gebäudeautomation für grüne Gebäude

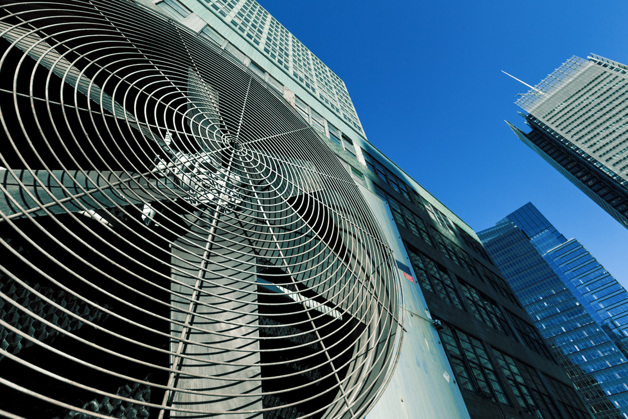

Intelligente Funktionen für Anwendungen in der Gebäudeautomatisierung
Intelligente Antriebe können diese Leitsysteme entlasten, indem sie eine Vorauswertung vornehmen und zudem als Knoten für zusätzliche Sensoren fungieren, ohne externe Verteiler/Knoten einsetzen zu müssen.
So stehen am Frequenzumrichter dann Druckmesssonden, Differenzdrucksensoren, Durchflussregler und andere Sensoren bereit, die die Daten erfassen. Der Umrichter leitet sie dann direkt durch oder wertet sie aus und meldet nur das Ergebnis weiter.
Ein Beispiel dafür ist die Druckmesseinheit VLT® Pressure Transmitter Unit PTU 025. Sie unterstützt mit der integrierten Intelligenz des Messumformers den ErP-konformen Betrieb und entsprechendes Design von Lüftungsanlagen. Dies auch in vorhandenen Systemen, denn die Einheit lässt sich einfach und schnell nachrüsten und parametrieren.
Intelligenter Schutz von Ventilatoren
Dies bedeutet, dass der Umrichter sich so konfigurieren lässt, dass er für konstanten Durchfluss oder konstante Durchflussdifferenz sorgt. Ein externer Durchflusssensor ist somit nicht mehr erforderlich. Dies optimiert den Energieverbrauch, verringert die Komplexität im System und ermöglicht mehr Komfort.
Diese Sicherheitsfunktion verhindert ein
Stoppen des Frequenzumrichters zum
eigenen Schutz. Stattdessen setzt sie den
unerlässlichen Lüfterbetrieb unabhängig
von Steuersignalen, Warnungen oder
Alarmen fort. Der Notfallmodus sorgt
maßgeblich für mehr Sicherheit im
Brandfall, wenn ein Gebäude evakuiert
werden muss.
Die einfache Integration in Gebäudemanagementsysteme liefert Betreibern detaillierte Informationen zum aktuellen Zustand der Infrastruktur im Gebäude. Alle I/O-Punkte im Frequenzumrichter stehen als Remote-I/O zur Verfügung und erweitern so die Kapazität des
Gebäudemanagementsystems.
Intelligente Funktionen für Pumpen

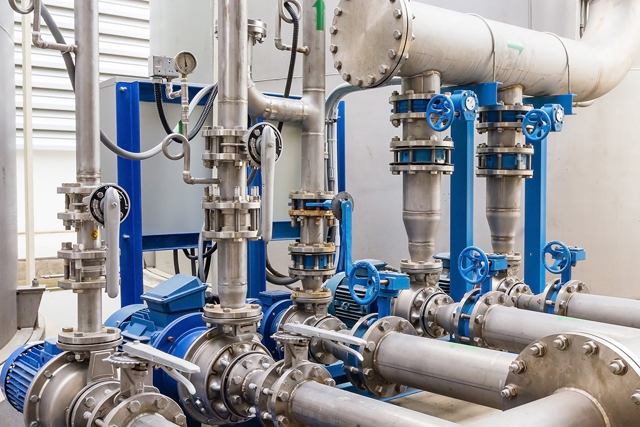

Der Pumpenkaskadenregler verteilt die Betriebsstunden gleichmäßig auf alle Pumpen. Der Verschleiß an einzelnen Pumpen wird somit auf ein Minimum reduziert. Die zu erwartende
Lebensdauer und Zuverlässigkeit wird erheblich gesteigert.

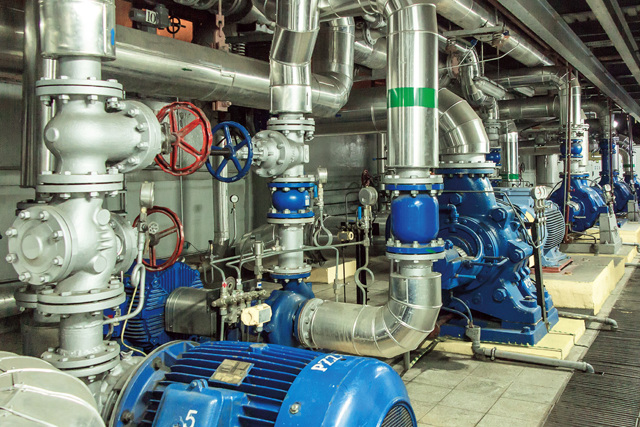

Bei einer Undichtigkeit oder einem Leitungsschaden kann der VLT® HVAC Drive zur Vermeidung einer Überlast die Motordrehzahl reduzieren und die Wasserversorgung zugleich bei niedrigerer Drehzahl aufrecht erhalten.

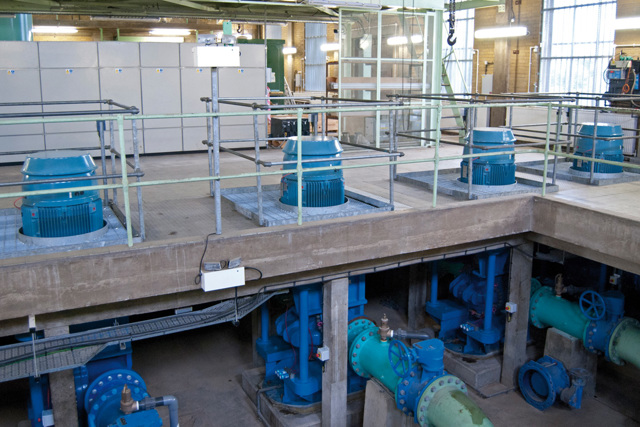

In Situationen mit geringem oder ohne Durchfluss wechselt der Frequenzumrichter in den Energiesparmodus. Wenn der Druck unter den vordefinierten Sollwert fällt, läuft der Frequenzumrichter automatisch an. Im Vergleich zum Dauerbetrieb werden die Energiekosten und der Verschleiß der Geräte durch diese Methode reduziert. Zudem verlängert sich die Lebensdauer der Anwendung.

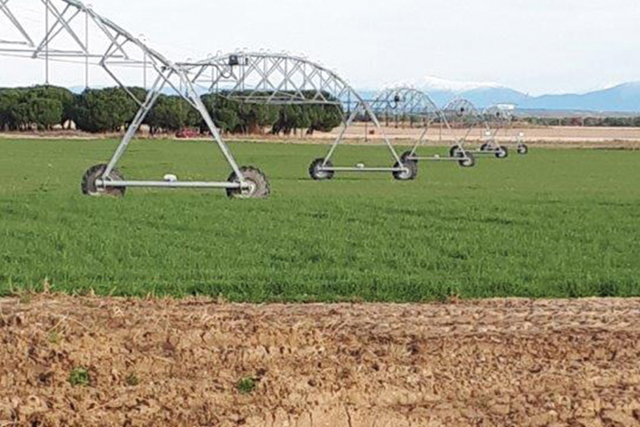

Wenn die Pumpe im Betrieb nicht den gewünschten Druck aufbaut, löst der Frequenzumrichter einen Alarm aus oder führt eine andere vorprogrammierte Aktion aus. Dies ist zum Beispiel der Fall, wenn ein Brunnen versiegt oder eine Leitung undicht ist.
Die automatische Anpassung ermöglicht dem Frequenzumrichter, die Reaktion der Anlage auf konstante Korrekturen des Frequenzumrichters zu überwachen. Der Frequenzumrichter nimmt hierauf Bezug und berechnet die Werte P und I, damit schnell ein genauer und stabiler Betrieb wiederhergestellt wird.
Ein nahe am Lüfter oder an der Pumpe installierter Drucksensor liefert einen Sollwert, mit dem der Druck an der Entladeseite der Anlage konstant gehalten werden kann. Der Frequenzumrichter passt den Drucksollwert fortlaufend an, damit dieser der Anlagenkennlinie entspricht. Diese Methode ermöglicht Energieeinsparungen und eine Senkung der Installationskosten.
Dokumente
| Typ | Name | Sprache | Gültig für | Aktualisiert | Download | Dateityp |
|---|---|---|---|---|---|---|
| Projektierungshandbuch | VLT HVAC Drive FC 102 1.1-90 kW | Deutsch | Mehrfach | 13 Juni, 2014 | 7.1 MB | |
| Projektierungshandbuch | VLT® HVAC Drive FC 102 355-1400 kW | Deutsch | Mehrfach | 01 Mai, 2018 | 12.9 MB | |
| Programmierhandbuch | VLT® HVAC Drive FC 102 SW 4.x | Deutsch | Mehrfach | 07 Apr., 2016 | 6.4 MB | |
| Projektierungshandbuch | VLT® HVAC Drive FC 102, 110–800 kW, D&E | Deutsch | Mehrfach | 01 März, 2018 | 15.0 MB | |
| Brochure | VLT® HVAC Drive FC102 SG | Deutsch | Mehrfach | 01 Nov., 2021 | 10.8 MB | |
| Projektierungshandbuch | VLT® Parallel Drive Modules, 250–1200 kW | Deutsch | Mehrfach | 25 Mai, 2017 | 17.7 MB |
3D-Modelle und Zeichnungen
| Typ | Name | Sprache | Aktualisiert | Download | Dateityp |
|---|---|---|---|---|---|
| EPLAN-files | FC-102N110T4E54H4XGCXXXSXXXXAXBXCXXXXDX | 01 Feb., 2019 | 859.0 KB | ZIP | |
| EPLAN-files | FC-102N160T4E5MN4TGC7XXSXXXXAXBKCXXXXD0 | 01 Feb., 2019 | 6.8 MB | ZIP | |
| EPLAN-files | FC-102N200T4E5MN4TGC7XXSXXXXAXBKCXXXXD0 | 01 Feb., 2019 | 5.8 MB | ZIP | |
| EPLAN-files | FC-102N250T4E21H4XGCXXXSXXXXAXBXCXXXXDX | 01 Feb., 2019 | 980.1 KB | ZIP | |
| EPLAN-files | FC-102N315T4H54H4XGC3XXSXXXXAXBXCXXXXDX | 01 Feb., 2019 | 881.9 KB | ZIP | |
| EPLAN-files | FC-102N560T4E54H4TGC3XXSXXXXA0B4CXXXXD0 | 01 Feb., 2019 | 1.7 MB | ZIP | |
| EPLAN-files | FC-102P11KT4E20H1XGXXXXSXXXXAXBXCXXXXDX | 01 März, 2022 | 1.8 MB | ZIP | |
| EPLAN-files | FC-102P11KT4E20H1XXXXXXSXXXXA0BXCXXXXDX | 01 Juni, 2020 | 1.0 MB | ZIP | |
| EPLAN-files | FC-102P15KT4E20H1XGXXXXSXXXXAXBXCXXXXDX | 01 März, 2022 | 1.8 MB | ZIP | |
| EPLAN-files | FC-102P15KT4E21H1TGCXXXSXXXXALBXCXXXXD0 | 01 März, 2022 | 1.3 MB | ZIP | |
| EPLAN-files | FC-102P15KT4E55H1XGXXXXSXXXXAXBXCXXXXDX | 01 Feb., 2019 | 2.4 MB | ZIP | |
| EPLAN-files | FC-102P18KT4E20H1XGXXXXSXXXXAXBXCXXXXDX | 01 März, 2022 | 1.8 MB | ZIP | |
| EPLAN-files | FC-102P18KT4E20H1XXXXXXSXXXXA0BXCXXXXDX | 01 Apr., 2020 | 1.0 MB | ZIP | |
| EPLAN-files | FC-102P1M2T7E21H2XGCXXXSXXXXAXBXCXXXXDX | 01 März, 2022 | 2.2 MB | ZIP | |
| EPLAN-files | FC-102P22KT4E21H1TGCXXXSXXXXALBXCXXXXD0 | 01 März, 2022 | 954.2 KB | ZIP | |
| EPLAN-files | FC-102P22KT4E21H1XGXXXXSXXXXAXBKCXXXXDX | 01 März, 2022 | 953.8 KB | ZIP | |
| EPLAN-files | FC-102P22KT4E21H1XGXXXXSXXXXAXBXCXXXXDX | 01 März, 2022 | 897.8 KB | ZIP | |
| EPLAN-files | FC-102P22KT4E66H3XGXXXXSXXXXAXBXCXXXXDX | 07 Dez., 2022 | 2.0 MB | ZIP | |
| EPLAN-files | FC-102P2K2T4E20H1XXXXXXSXXXXA0BXCXXXXDX | 01 Juni, 2020 | 724.0 KB | ZIP | |
| EPLAN-files | FC-102P30KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 01 Feb., 2019 | 2.6 MB | ZIP | |
| EPLAN-files | FC-102P30KT4E21H1XGX1XXSXXXXAXBXCXXXXDX | 01 März, 2022 | 721.6 KB | ZIP | |
| EPLAN-files | FC-102P30KT4E55H1XGX1XXSXXXXAXBXCXXXXDX | 01 März, 2019 | 717.9 KB | ZIP | |
| EPLAN-files | FC-102P30KT4E55H1XGXXXXSXXXXAXBXCXXXXDX | 01 Feb., 2019 | 1.9 MB | ZIP | |
| EPLAN-files | FC-102P37KT4E55H1XGXXXXSXXXXAXBXCXXXXDX | 01 Feb., 2019 | 1.5 MB | ZIP | |
| EPLAN-files | FC-102P3K0T4E20H1XGXXXXSXXXXAXBXCXXXXDX | 01 Apr., 2020 | 1.1 MB | ZIP | |
| EPLAN-files | FC-102P45KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 01 Feb., 2019 | 2.1 MB | ZIP | |
| EPLAN-files | FC-102P4K0T4Z55H1XGXXOXSXXXXAXBXCXXXXDX | 01 Apr., 2020 | 1.5 MB | ZIP | |
| EPLAN-files | FC-102P55KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 01 März, 2022 | 1.6 MB | ZIP | |
| EPLAN-files | FC-102P560T4E54H2TGC7XKSXXXXA0B4CXXXXD0 | 01 Feb., 2019 | 2.5 MB | ZIP | |
| EPLAN-files | FC-102P5K5T4E20H1XXXXXXSXXXXA0BXCXXXXDX | 01 Apr., 2020 | 620.8 KB | ZIP | |
| EPLAN-files | FC-102P75KT4E20H2XGCXXXSXXXXAXBXCXXXXDX | 30 Nov., 2020 | 1.6 MB | ZIP | |
| EPLAN-files | FC-102P75KT4E55H2XGXXXXSXXXXAXBXCXXXXDX | 01 Feb., 2019 | 1.5 MB | ZIP | |
| EPLAN-files | FC-102P7K5T4E20H1XNXXXXSXXXXAXBXCXXXXDX | 01 März, 2022 | 611.4 KB | ZIP | |
| EPLAN-files | FC-102P7K5T4E55H1XGXXXXSXXXXAXBXCXXXXDX | 01 Apr., 2020 | 676.9 KB | ZIP | |
| EPLAN-files | FC-102P90KT4E55H2TGXXXXSXXXXA0B0CXXXXD0 | 01 Feb., 2019 | 1.6 MB | ZIP | |
| EPLAN-files | MCA 104 | 01 März, 2019 | 1.2 MB | ZIP | |
| EPLAN-files | MCA 104 coated | 01 März, 2019 | 1.2 MB | ZIP | |
| EPLAN-files | MCA 108 | 01 März, 2019 | 1.3 MB | ZIP | |
| EPLAN-files | MCA 108 coated | 01 März, 2019 | 1.3 MB | ZIP | |
| EPLAN-files | MCA 109 | 01 März, 2019 | 1.1 MB | ZIP | |
| EPLAN-files | MCA 109 coated | 01 März, 2019 | 1.1 MB | ZIP | |
| EPLAN-files | MCA 121 | 01 März, 2019 | 1.6 MB | ZIP | |
| EPLAN-files | MCA 121 coated | 01 März, 2019 | 1.6 MB | ZIP | |
| EPLAN-files | MCA 122 | 01 März, 2019 | 1.3 MB | ZIP | |
| EPLAN-files | MCA 122 coated | 01 März, 2019 | 1.3 MB | ZIP | |
| EPLAN-files | MCA 125 | 01 März, 2019 | 1.2 MB | ZIP | |
| BIM Datei | MCAD FC 102 A2 IP20 1.1-4kW | 01 Sept., 2018 | 2.8 MB | ZIP | |
| BIM Datei | MCAD FC 102 A2 IP20 AB 1.1-4kW | 01 Sept., 2018 | 2.8 MB | ZIP | |
| BIM Datei | MCAD FC 102 A2 IP20 ABC 1.1-4kW | 01 Sept., 2018 | 2.8 MB | ZIP | |
| BIM Datei | MCAD FC 102 A2 IP21 1.1-4kW | 01 Sept., 2018 | 2.8 MB | ZIP | |
| BIM Datei | MCAD FC 102 A2 IP21 AB-1.1-4kW | 01 Sept., 2018 | 2.8 MB | ZIP | |
| BIM Datei | MCAD FC 102 A3 IP20 1.1-7.5kW | 01 Sept., 2018 | 5.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 A3 IP20 AB 1.1-7.5kW | 01 Sept., 2018 | 5.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 A3 IP20 ABC 1.1-7.5kW | 01 Sept., 2018 | 5.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 A3 IP21 1.1-7.5kW | 01 Sept., 2018 | 5.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 A3 IP21 AB 1.1-7.5kW | 01 Sept., 2018 | 5.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 A4 IP55 1.1-4kW | 01 Sept., 2018 | 2.7 MB | ZIP | |
| BIM Datei | MCAD FC 102 A4 IP66 1.1-4kW | 01 Sept., 2018 | 2.7 MB | ZIP | |
| BIM Datei | MCAD FC 102 A5 IP55 1.1-7.5kW | 01 Sept., 2018 | 8.0 MB | ZIP | |
| BIM Datei | MCAD FC 102 A5 IP66 1.1-7.5kW | 01 Sept., 2018 | 8.0 MB | ZIP | |
| BIM Datei | MCAD FC 102 B1 IP21 5.5-18kW | 01 Sept., 2018 | 2.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 B1 IP55 5.5-18kW | 01 Sept., 2018 | 2.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 B1 IP66 5.5-18kW | 01 Sept., 2018 | 2.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 B2 IP21 11-30kW | 01 Sept., 2018 | 3.2 MB | ZIP | |
| BIM Datei | MCAD FC 102 B2 IP55 11-30kW | 01 Sept., 2018 | 3.2 MB | ZIP | |
| BIM Datei | MCAD FC 102 B2 IP66 15-30kW | 01 Sept., 2018 | 1.7 MB | ZIP | |
| BIM Datei | MCAD FC 102 B3 IP20 5.5-18kW | 01 Sept., 2018 | 3.1 MB | ZIP | |
| BIM Datei | MCAD FC 102 B3 IP20 AB 5.5-18kW | 01 Sept., 2018 | 3.1 MB | ZIP | |
| BIM Datei | MCAD FC 102 B3 IP20 ABC 5.5-18kW | 01 Sept., 2018 | 3.1 MB | ZIP | |
| BIM Datei | MCAD FC 102 B3 IP21 5.5-18kW | 01 Sept., 2018 | 3.1 MB | ZIP | |
| BIM Datei | MCAD FC 102 B3 IP21 AB 5.5-18kW | 01 Sept., 2018 | 3.1 MB | ZIP | |
| BIM Datei | MCAD FC 102 B4 IP20 11-37kW | 01 Sept., 2018 | 4.6 MB | ZIP | |
| BIM Datei | MCAD FC 102 B4 IP21 11-37kW | 01 Sept., 2018 | 4.6 MB | ZIP | |
| BIM Datei | MCAD FC 102 C1 IP21 18-55kW | 01 Sept., 2018 | 2.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 C1 IP55 18-55kW | 01 Sept., 2018 | 2.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 C1 IP66 18-55kW | 01 Sept., 2018 | 2.9 MB | ZIP | |
| BIM Datei | MCAD FC 102 C2 IP21 37-90kW | 01 Sept., 2018 | 3.5 MB | ZIP | |
| BIM Datei | MCAD FC 102 C2 IP55 37-90kW | 01 Sept., 2018 | 3.5 MB | ZIP | |
| BIM Datei | MCAD FC 102 C2 IP66 37-90kW | 01 Sept., 2018 | 2.0 MB | ZIP | |
| BIM Datei | MCAD FC 102 C3 IP20 22-55kW | 01 Sept., 2018 | 2.7 MB | ZIP | |
| BIM Datei | MCAD FC 102 C3 IP21 22-55kW | 01 Sept., 2018 | 2.7 MB | ZIP | |
| BIM Datei | MCAD FC 102 C4 IP20 37-90kW | 01 Sept., 2018 | 2.1 MB | ZIP | |
| BIM Datei | MCAD FC 102 C4 IP21 37-90kW | 01 Sept., 2018 | 2.1 MB | ZIP | |
| M-Zeichnung | MCAD FC A2 IP20 | 01 Okt., 2016 | 2.1 MB | JPG | |
| M-Zeichnung | MCAD FC A2 IP20 | 01 Okt., 2016 | 8.3 MB | STP | |
| M-Zeichnung | MCAD FC A2 IP20 | 01 Okt., 2016 | 1.8 MB | ||
| M-Zeichnung | MCAD FC A2 IP20 A | 01 Okt., 2016 | 8.6 MB | STP | |
| M-Zeichnung | MCAD FC A2 IP20 A | 01 Okt., 2016 | 2.2 MB | JPG | |
| M-Zeichnung | MCAD FC A2 IP20 A | 01 Okt., 2016 | 1.9 MB | ||
| M-Zeichnung | MCAD FC A2 IP20 A | 01 Okt., 2016 | 7.2 MB | DXF | |
| M-Zeichnung | MCAD FC A2 IP20 AB | 01 Okt., 2016 | 2.2 MB | JPG | |
| M-Zeichnung | MCAD FC A2 IP20 AB | 01 Okt., 2016 | 8.5 MB | STP | |
| M-Zeichnung | MCAD FC A2 IP20 AB | 01 Okt., 2016 | 1.9 MB | ||
| M-Zeichnung | MCAD FC A2 IP20 ABC | 01 Okt., 2016 | 4.6 MB | DXF | |
| M-Zeichnung | MCAD FC A2 IP20 ABC | 01 Okt., 2016 | 9.4 MB | STP | |
| M-Zeichnung | MCAD FC A2 IP20 ABC | 01 Okt., 2016 | 2.3 MB | JPG | |
| M-Zeichnung | MCAD FC A2 IP20 ABC | 01 Okt., 2016 | 2.0 MB | ||
| M-Zeichnung | MCAD FC A2 IP20 AC | 01 Okt., 2016 | 9.4 MB | STP | |
| M-Zeichnung | MCAD FC A2 IP20 AC | 01 Okt., 2016 | 2.3 MB | JPG | |
| M-Zeichnung | MCAD FC A2 IP20 AC | 01 Okt., 2016 | 2.0 MB | ||
| M-Zeichnung | MCAD FC A2 IP20 AC | 01 Okt., 2016 | 7.8 MB | DXF | |
| M-Zeichnung | MCAD FC A2 IP20 B | 01 Okt., 2016 | 8.3 MB | STP | |
| M-Zeichnung | MCAD FC A2 IP20 B | 01 Okt., 2016 | 2.1 MB | JPG | |
| M-Zeichnung | MCAD FC A2 IP20 B | 01 Okt., 2016 | 1.8 MB | ||
| M-Zeichnung | MCAD FC A2 IP20 C | 01 Okt., 2016 | 2.2 MB | JPG | |
| M-Zeichnung | MCAD FC A2 IP20 C | 01 Okt., 2016 | 9.0 MB | STP | |
| M-Zeichnung | MCAD FC A2 IP20 C | 01 Okt., 2016 | 1.9 MB | ||
| M-Zeichnung | MCAD FC A2 IP21 | 30 Nov., 2020 | 1.6 MB | ||
| M-Zeichnung | MCAD FC A2 IP21 | 30 Nov., 2020 | 2.8 MB | JPG | |
| M-Zeichnung | MCAD FC A2 IP21 | 30 Nov., 2020 | 6.8 MB | STP | |
| M-Zeichnung | MCAD FC A2 IP21 B | 01 Okt., 2016 | 1.6 MB | ||
| M-Zeichnung | MCAD FC A2 IP21 B | 01 Okt., 2016 | 9.0 MB | STP | |
| M-Zeichnung | MCAD FC A2 IP21 B | 01 Okt., 2016 | 2.8 MB | JPG | |
| M-Zeichnung | MCAD FC A3 IP20 | 30 Nov., 2020 | 1.7 MB | ||
| M-Zeichnung | MCAD FC A3 IP20 | 30 Nov., 2020 | 10.3 MB | STP | |
| M-Zeichnung | MCAD FC A3 IP20 | 30 Nov., 2020 | 2.2 MB | JPG | |
| M-Zeichnung | MCAD FC A3 IP20 A | 01 Okt., 2016 | 1.7 MB | ||
| M-Zeichnung | MCAD FC A3 IP20 A | 01 Okt., 2016 | 10.4 MB | STP | |
| M-Zeichnung | MCAD FC A3 IP20 A | 01 Okt., 2016 | 2.3 MB | JPG | |
| M-Zeichnung | MCAD FC A3 IP20 A | 01 Okt., 2016 | 3.7 MB | DXF | |
| M-Zeichnung | MCAD FC A3 IP20 AB | 01 Okt., 2016 | 1.7 MB | ||
| M-Zeichnung | MCAD FC A3 IP20 AB | 01 Okt., 2016 | 10.1 MB | STP | |
| M-Zeichnung | MCAD FC A3 IP20 AB | 01 Okt., 2016 | 2.3 MB | JPG | |
| M-Zeichnung | MCAD FC A3 IP20 ABC | 01 Okt., 2016 | 2.1 MB | ||
| M-Zeichnung | MCAD FC A3 IP20 ABC | 01 Okt., 2016 | 3.4 MB | JPG | |
| M-Zeichnung | MCAD FC A3 IP20 ABC | 01 Okt., 2016 | 9.2 MB | STP | |
| M-Zeichnung | MCAD FC A3 IP21 | 01 Okt., 2016 | 1.6 MB | ||
| M-Zeichnung | MCAD FC A3 IP21 | 01 Okt., 2016 | 3.0 MB | JPG | |
| M-Zeichnung | MCAD FC A3 IP21 | 01 Okt., 2016 | 10.7 MB | STP | |
| M-Zeichnung | MCAD FC A3 IP21 B | 01 Okt., 2016 | 1.7 MB | ||
| M-Zeichnung | MCAD FC A3 IP21 B | 01 Okt., 2016 | 3.0 MB | JPG | |
| M-Zeichnung | MCAD FC A3 IP21 B | 01 Okt., 2016 | 13.8 MB | STP | |
| M-Zeichnung | MCAD FC A3 IP21 B | 01 Okt., 2016 | 3.2 MB | DXF | |
| M-Zeichnung | MCAD FC A5 IP55 66 | 01 Okt., 2019 | 27.6 MB | STP | |
| M-Zeichnung | MCAD FC A5 IP55 66 | 01 Okt., 2019 | 10.2 MB | DXF | |
| M-Zeichnung | MCAD FC A5 IP55 66 | 01 Okt., 2019 | 1.0 MB | ||
| M-Zeichnung | MCAD FC A5 IP55 66 w switch | 01 Okt., 2019 | 55.7 MB | STP | |
| M-Zeichnung | MCAD FC A5 IP55 66 w switch | 01 Okt., 2019 | 11.4 MB | DXF | |
| M-Zeichnung | MCAD FC A5 IP55 66 w switch | 01 Okt., 2019 | 1.1 MB | ||
| M-Zeichnung | MCAD FC B1 IP21 | 01 Okt., 2016 | 2.2 MB | JPG | |
| M-Zeichnung | MCAD FC B1 IP21 | 01 Okt., 2016 | 18.6 MB | STP | |
| M-Zeichnung | MCAD FC B1 IP21 WITH DISCONNECTOR | 01 Okt., 2016 | 2.3 MB | JPG | |
| M-Zeichnung | MCAD FC B1 IP21 WITH DISCONNECTOR | 01 Okt., 2016 | 20.0 MB | STP | |
| M-Zeichnung | MCAD FC B1 IP66 WITH DISCONNECTOR | 01 Okt., 2016 | 20.6 MB | STP | |
| M-Zeichnung | MCAD FC B1 IP66 WITH DISCONNECTOR | 01 Okt., 2016 | 2.3 MB | JPG | |
| M-Zeichnung | MCAD FC B2 IP21 WITH DISCONNECTOR | 01 Sept., 2016 | 19.4 MB | STP | |
| M-Zeichnung | MCAD FC B2 IP21 WITH DISCONNECTOR | 01 Sept., 2016 | 2.3 MB | ||
| M-Zeichnung | MCAD FC B2 IP21 WITH DISCONNECTOR | 01 Sept., 2016 | 2.4 MB | JPG | |
| M-Zeichnung | MCAD FC B4 IP20 | 01 Sept., 2016 | 2.0 MB | ||
| M-Zeichnung | MCAD FC B4 IP20 | 01 Sept., 2016 | 2.4 MB | JPG | |
| M-Zeichnung | MCAD FC B4 IP20 | 01 Sept., 2016 | 10.4 MB | STP | |
| M-Zeichnung | MCAD FC B4 IP20 | 01 Sept., 2016 | 6.1 MB | DXF | |
| M-Zeichnung | MCAD FC B4 IP20 OPTION | 01 Sept., 2016 | 2.0 MB | ||
| M-Zeichnung | MCAD FC B4 IP20 OPTION | 01 Sept., 2016 | 10.8 MB | STP | |
| M-Zeichnung | MCAD FC B4 IP20 OPTION | 01 Sept., 2016 | 2.4 MB | JPG | |
| M-Zeichnung | MCAD FC B4 IP20 OPTION | 01 Sept., 2016 | 6.3 MB | DXF | |
| M-Zeichnung | MCAD FC B4 IP21 | 01 Sept., 2016 | 2.0 MB | ||
| M-Zeichnung | MCAD FC B4 IP21 | 01 Sept., 2016 | 2.1 MB | JPG | |
| M-Zeichnung | MCAD FC B4 IP21 | 01 Sept., 2016 | 12.7 MB | STP | |
| M-Zeichnung | MCAD FC C2 IP21 | 30 Nov., 2020 | 1.8 MB | JPG | |
| M-Zeichnung | MCAD FC C2 IP21 | 30 Nov., 2020 | 1.8 MB | JPG | |
| M-Zeichnung | MCAD FC C2 IP21 | 30 Nov., 2020 | 21.4 MB | STP | |
| M-Zeichnung | MCAD FC C2 IP21 | 30 Nov., 2020 | 6.3 MB | ||
| M-Zeichnung | MCAD FC C2 IP21 | 30 Nov., 2020 | 22.4 MB | DOC | |
| M-Zeichnung | MCAD FC C3 IP20 | 01 Sept., 2016 | 2.7 MB | ||
| M-Zeichnung | MCAD FC C3 IP20 | 01 Sept., 2016 | 14.5 MB | STP | |
| M-Zeichnung | MCAD FC C3 IP20 | 01 Sept., 2016 | 2.6 MB | JPG | |
| M-Zeichnung | MCAD FC C3 IP20 OPTION | 01 Sept., 2016 | 2.9 MB | ||
| M-Zeichnung | MCAD FC C3 IP20 OPTION | 01 Sept., 2016 | 2.7 MB | JPG | |
| M-Zeichnung | MCAD FC C3 IP20 OPTION | 01 Sept., 2016 | 13.8 MB | STP | |
| M-Zeichnung | MCAD FC C3 IP20 OPTION | 01 Sept., 2016 | 15.4 MB | DXF | |
| M-Zeichnung | MCAD FC C3 IP21 | 01 Sept., 2016 | 2.2 MB | ||
| M-Zeichnung | MCAD FC C3 IP21 | 01 Sept., 2016 | 19.8 MB | STP | |
| M-Zeichnung | MCAD FC C3 IP21 | 01 Sept., 2016 | 2.3 MB | JPG | |
| M-Zeichnung | MCAD FC C4 IP20 | 01 Sept., 2016 | 3.2 MB | ||
| M-Zeichnung | MCAD FC C4 IP20 | 01 Sept., 2016 | 12.7 MB | STP | |
| M-Zeichnung | MCAD FC C4 IP20 | 01 Sept., 2016 | 3.0 MB | JPG | |
| M-Zeichnung | MCAD FC C4 IP20 OPTION | 01 Sept., 2016 | 3.3 MB | ||
| M-Zeichnung | MCAD FC C4 IP20 OPTION | 01 Sept., 2016 | 3.0 MB | JPG | |
| M-Zeichnung | MCAD FC C4 IP20 OPTION | 01 Sept., 2016 | 13.1 MB | STP | |
| M-Zeichnung | MCAD FC C4 IP21 | 01 Sept., 2016 | 2.3 MB | ||
| M-Zeichnung | MCAD FC C4 IP21 | 01 Sept., 2016 | 2.9 MB | JPG | |
| M-Zeichnung | MCAD FC C4 IP21 | 01 Sept., 2016 | 16.3 MB | STP | |
| M-Zeichnung | MCAD FC D1h 177r0374 | 01 Nov., 2017 | 144.6 KB | DXF | |
| M-Zeichnung | MCAD FC D1h 177r0374 | 01 Nov., 2017 | 1.2 MB | DXF | |
| M-Zeichnung | MCAD FC D1h 177r0374 | 01 Nov., 2017 | 1.6 MB | DXF | |
| M-Zeichnung | MCAD FC D1h 177r0374 | 01 Nov., 2017 | 489.0 KB | ||
| M-Zeichnung | MCAD FC D1h 177r0374 | 01 März, 2021 | 1.6 MB | DXF | |
| M-Zeichnung | MCAD FC D1h 177r0374 | 01 März, 2021 | 584.3 KB | ||
| M-Zeichnung | MCAD FC D1h 177r0374 | 01 März, 2021 | 1.7 MB | DXF | |
| M-Zeichnung | MCAD FC D1h 177r0374 | 01 März, 2021 | 161.5 KB | DXF | |
| M-Zeichnung | MCAD FC D1n | 01 Sept., 2020 | 11.4 MB | ||
| M-Zeichnung | MCAD FC D1n | 01 Sept., 2020 | 5.0 MB | JPG | |
| M-Zeichnung | MCAD FC D1n | 01 Sept., 2020 | 3.5 MB | JPG | |
| M-Zeichnung | MCAD FC D1n | 01 Sept., 2020 | 58.0 MB | DXF | |
| M-Zeichnung | MCAD FC D1n | 01 Sept., 2020 | 3.5 MB | JPG | |
| M-Zeichnung | MCAD FC D1n | 01 Sept., 2020 | 6.6 MB | JPG | |
| M-Zeichnung | MCAD FC D1n | 01 Sept., 2020 | 2.0 MB | ||
| M-Zeichnung | MCAD FC D2h 177r0375 | 01 Juni, 2011 | 125.2 KB | DXF | |
| M-Zeichnung | MCAD FC D2h 177r0375 | 01 Juni, 2011 | 2.1 MB | DXF | |
| M-Zeichnung | MCAD FC D2h 177r0375 | 01 Juni, 2011 | 675.1 KB | ||
| M-Zeichnung | MCAD FC D2h 177r0375 | 01 Juni, 2011 | 1.4 MB | DXF | |
| M-Zeichnung | MCAD FC D2h 177r0375 | 01 März, 2021 | 2.2 MB | DXF | |
| M-Zeichnung | MCAD FC D2n | 01 Sept., 2020 | 4.0 MB | JPG | |
| M-Zeichnung | MCAD FC D2n | 01 Sept., 2020 | 110.9 MB | STP | |
| M-Zeichnung | MCAD FC D2n | 01 Sept., 2020 | 3.4 MB | JPG | |
| M-Zeichnung | MCAD FC D2n | 01 Sept., 2020 | 3.5 MB | JPG | |
| M-Zeichnung | MCAD FC D2n | 01 Sept., 2020 | 28.9 MB | DXF | |
| M-Zeichnung | MCAD FC D2n | 01 Sept., 2020 | 12.6 MB | ||
| M-Zeichnung | MCAD FC D2n | 01 Sept., 2020 | 4.6 MB | JPG | |
| M-Zeichnung | MCAD FC D2n | 01 Sept., 2020 | 1.2 MB | ||
| M-Zeichnung | MCAD FC D3h 177r0339 | 01 Juni, 2011 | 1.1 MB | ||
| M-Zeichnung | MCAD FC D3h 177r0339 | 01 Apr., 2021 | 162.1 KB | DXF | |
| M-Zeichnung | MCAD FC D3h 177r0339 | 01 Apr., 2021 | 1.1 MB | ||
| M-Zeichnung | MCAD FC D3h 177r0339 | 01 Apr., 2021 | 2.1 MB | DXF | |
| M-Zeichnung | MCAD FC D3h 177r0339 | 01 Apr., 2021 | 30.2 MB | STP | |
| M-Zeichnung | MCAD FC D4h 177r0340 | 01 Apr., 2021 | 38.1 MB | STP | |
| M-Zeichnung | MCAD FC D4h 177r0340 | 01 Apr., 2021 | 3.9 MB | DXF | |
| M-Zeichnung | MCAD FC F1 F2 F3 F4 F18 Back in out Kit | 01 Okt., 2019 | 22.0 MB | DXF | |
| M-Zeichnung | MCAD FC F1 F2 F3 F4 F18 Back in out Kit | 01 Okt., 2019 | 4.4 MB | ||
| M-Zeichnung | MCAD FC F1 F2 F3 F4 IP54 Mounting | 01 Okt., 2019 | 5.1 MB | ||
| M-Zeichnung | MCAD FC F1 F2 F3 F4 IP54 Mounting | 01 Okt., 2019 | 28.2 MB | DXF | |
| M-Zeichnung | MCAD FC F1 F2 F3 F4 IP54 Side Entry Kit | 01 Okt., 2019 | 1.5 MB | DXF | |
| M-Zeichnung | MCAD FC F1 F2 F3 F4 IP54 Side Entry Kit | 01 Okt., 2019 | 343.3 KB | ||
| M-Zeichnung | MCAD FC F1 F2 IP54 Input Terminals | 01 Okt., 2019 | 3.0 MB | ||
| M-Zeichnung | MCAD FC F1 F2 IP54 Input Terminals | 01 Okt., 2019 | 16.1 MB | DXF | |
| M-Zeichnung | MCAD FC F1 F3 F10 F11 F18 Output Term | 01 Okt., 2019 | 3.9 MB | ||
| M-Zeichnung | MCAD FC F1 F3 F10 F11 F18 Output Term | 01 Okt., 2019 | 19.1 MB | DXF | |
| M-Zeichnung | MCAD FC F1 IP54 | 01 Okt., 2019 | 43.4 MB | STP | |
| M-Zeichnung | MCAD FC F10 F11 Back in out Cooling Kit | 01 Okt., 2019 | 2.2 MB | ||
| M-Zeichnung | MCAD FC F10 F11 Back in out Cooling Kit | 01 Okt., 2019 | 12.0 MB | DXF | |
| M-Zeichnung | MCAD FC F12 F13 Back in out Cooling Kit | 01 Okt., 2019 | 2.3 MB | ||
| M-Zeichnung | MCAD FC F12 F13 Back in out Cooling Kit | 01 Okt., 2019 | 12.7 MB | DXF | |
| M-Zeichnung | MCAD FC F18 IP54 Mounting | 01 Okt., 2019 | 28.6 MB | DXF | |
| M-Zeichnung | MCAD FC F18 IP54 Mounting | 01 Okt., 2019 | 28.5 MB | DXF | |
| M-Zeichnung | MCAD FC F18 IP54 Mounting | 01 Okt., 2019 | 4.0 MB | ||
| M-Zeichnung | MCAD FC F18 IP54 Mounting | 01 Okt., 2019 | 28.3 MB | DXF | |
| M-Zeichnung | MCAD FC F18 IP54 Mounting | 01 Okt., 2019 | 28.4 MB | DXF | |
| M-Zeichnung | MCAD FC F18 IP54 Mounting | 01 Okt., 2019 | 28.4 MB | DXF | |
| M-Zeichnung | MCAD FC F2 F4 F12 F13 Output Terminals | 01 Okt., 2019 | 18.6 MB | DXF | |
| M-Zeichnung | MCAD FC F2 F4 F12 F13 Output Terminals | 01 Okt., 2019 | 3.6 MB | ||
| M-Zeichnung | MCAD FC F2 IP54 | 01 Okt., 2019 | 47.8 MB | STP | |
| M-Zeichnung | MCAD FC F3 F4 F18 Input Terminals | 01 Okt., 2019 | 1.8 MB | ||
| M-Zeichnung | MCAD FC F3 F4 F18 Input Terminals | 01 Okt., 2019 | 11.8 MB | DXF | |
| M-Zeichnung | MCAD FC F3 IP54 | 01 Okt., 2019 | 54.3 MB | STP | |
| M-Zeichnung | MCAD FC F4 IP54 | 01 Okt., 2019 | 33.9 MB | STP | |
| M-Zeichnung | MCAD FC F8 F9 Back in out Cooling Kit | 01 Okt., 2019 | 1.3 MB | ||
| M-Zeichnung | MCAD FC F8 F9 Back in out Cooling Kit | 01 Okt., 2019 | 7.2 MB | DXF | |
| M-Zeichnung | MCAD FC F8 F9 F10 F11 F12 F13 Input Term | 01 Okt., 2019 | 13.9 MB | DXF | |
| M-Zeichnung | MCAD FC F8 F9 F10 F11 F12 F13 Input Term | 01 Okt., 2019 | 1.5 MB | ||
| M-Zeichnung | MCAD FC F8 F9 F10 F11 F12 F13 Mounting | 01 Okt., 2019 | 27.7 MB | DXF | |
| M-Zeichnung | MCAD FC F8 F9 F10 F11 F12 F13 Mounting | 01 Okt., 2019 | 1.3 MB | ||
| M-Zeichnung | MCAD PLV D10H IP54 LHDP FUSDISCON CON | 01 Juli, 2019 | 3.4 MB | ||
| M-Zeichnung | MCAD PLV D10H IP54 WO OPTIONS | 01 Juli, 2019 | 2.2 MB | ||
| M-Zeichnung | MCAD PLV D9H IP54 CB DVDT CM | 01 Juli, 2019 | 1.8 MB | ||
| M-Zeichnung | MCAD PLV D9H IP54 CON DVDT CM | 01 Juli, 2019 | 2.4 MB | ||
| M-Zeichnung | MCAD PLV D9H IP54 CONTACTER | 01 Juli, 2019 | 2.4 MB | ||
| M-Zeichnung | MCAD PLV D9H IP54 FD CN DDT CM BTET TPET | 01 Juli, 2019 | 2.5 MB | ||
| M-Zeichnung | MCAD PLV D9H IP54 FUSDISCONNECTOR | 01 Juli, 2019 | 2.1 MB | ||
| M-Zeichnung | MCAD PLV D9H IP54 LHDP DIS TOPENTRY EXIT | 01 Juli, 2019 | 2.6 MB | ||
| M-Zeichnung | MCAD PLV D9H IP54 LHDP FUSDIS CON DUDTCM | 01 Juli, 2019 | 3.8 MB | ||
| M-Zeichnung | MCAD PLV D9H IP54 SWITCHDIS DUDT CM | 01 Juli, 2019 | 2.1 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 CIRCUITBREAKER | 01 Juli, 2019 | 2.8 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 CONTACTOR | 01 Juli, 2019 | 2.8 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 DISCON CON DVDT | 01 Juli, 2019 | 3.3 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 FUSDIS CON DVDT | 01 Juli, 2019 | 3.4 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 FUSDIS CON TOPEXIT | 01 Juli, 2019 | 3.3 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 FUSDISCON CONTACTOR | 01 Juli, 2019 | 2.8 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 FUSIBLE DISCONNECTOR | 01 Juli, 2019 | 2.8 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 LHDP CM DVDT | 01 Juli, 2019 | 3.1 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 SWITCH DISCON | 01 Juli, 2019 | 2.8 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 SWITCHDISCON CONTACTER | 01 Juli, 2019 | 2.8 MB | ||
| M-Zeichnung | MCAD PLV E5H IP54 WO OPTIONS | 01 Juli, 2019 | 2.8 MB | ||
| M-Zeichnung | MCAD PLV E6H IP54 CB | 01 Juli, 2019 | 2.9 MB | ||
| M-Zeichnung | MCAD PLV E6H IP54 CONTACTOR | 01 Juli, 2019 | 2.8 MB | ||
| M-Zeichnung | MCAD PLV E6H IP54 FU SWI DIS | 01 Juli, 2019 | 2.9 MB | ||
| M-Zeichnung | MCAD PLV E6H IP54 FUDIS CON | 01 Juli, 2019 | 3.3 MB | ||
| M-Zeichnung | MCAD PLV E6H IP54 FUS SWI DIS CON | 01 Juli, 2019 | 2.9 MB | ||
| M-Zeichnung | MCAD PLV E6H IP54 MULTI IO WITH DUDT | 01 Juli, 2019 | 3.3 MB | ||
| M-Zeichnung | MCAD PLV E6H IP54 SW DIS | 01 Juli, 2019 | 2.9 MB | ||
| M-Zeichnung | MCAD PLV E6H IP54 SWIDIS CON | 01 Juli, 2019 | 2.9 MB | ||
| M-Zeichnung | MCAD PLV E6H IP54 WITH SINE WAVE | 01 Juli, 2019 | 3.9 MB | ||
| M-Zeichnung | MCAD PLV E6H IP54 WO IP | 01 Juli, 2019 | 2.8 MB | ||
| M-Zeichnung | MCAD-FC-B1-IP21-PTM | 01 Mai, 2021 | 45.4 MB | STP | |
| M-Zeichnung | MCAD-FC-B2-IP21-PTM | 01 Mai, 2021 | 88.7 MB | STP | |
| M-Zeichnung | MCAD-FC-C1-IP21-PTM | 01 Mai, 2021 | 59.3 MB | STP | |
| M-Zeichnung | MCAD-FC-C2-IP21-PTM | 01 Mai, 2021 | 90.2 MB | STP | |
| EPLAN-files | MCB 108 | 01 März, 2019 | 1.1 MB | ZIP | |
| EPLAN-files | MCB 108 coated | 01 März, 2019 | 1.1 MB | ZIP | |
| EPLAN-files | MCB 109 | 01 März, 2019 | 976.5 KB | ZIP | |
| EPLAN-files | MCB 109 coated | 01 März, 2019 | 976.5 KB | ZIP | |
| EPLAN-files | MCB 112 | 01 März, 2019 | 1.7 MB | ZIP | |
| EPLAN-files | MCB 114 | 01 März, 2019 | 967.8 KB | ZIP | |
| EPLAN-files | MCB 114 coated | 01 März, 2019 | 967.8 KB | ZIP | |
| M-Zeichnung | Remote_LCP_holder | 01 Okt., 2021 | 677.4 KB | ||
| E-Zeichnung | Wiring Schematic FC 102/202 1.1-90 kW | 01 März, 2017 | 64.3 KB | ||
| E-Zeichnung | Wiring Schematic FC 110-400 kW D-frame | 01 Okt., 2015 | 60.0 KB | ||
| E-Zeichnung | Wiring Schematic FC 315-1400 kW | 01 Mai, 2010 | 297.6 KB | ||
| E-Zeichnung | Wiring Schematic FC 355-800 kW E | 01 Dez., 2016 | 60.8 KB | ||
| E-Zeichnung | Wiring Schematic Low Harmonic Drive | 01 Juni, 2015 | 184.0 KB |
Software
| Typ | Name | Sprache | Aktualisiert | Version | Status | Download | Dateityp |
|---|---|---|---|---|---|---|---|
| Software-Tools | SISTEMA Library for Danfoss Drives | 01 Jan., 2018 | RL | 283.1 KB | ZIP | ||
| PLC LIBRARIES | VLT® AOI for Rockwell Studio 5000 | 17 Dez., 2019 | 1.00 | RL | 7.2 MB | ZIP | |
| Feldbus-Konfigurationsdateien | VLT® Drives DeviceNet EDS | 31 Mai, 2021 | RL | 2.2 MB | ZIP | ||
| Feldbus-Konfigurationsdateien | VLT® Drives EtherNet/IP EDS | 27 Juni, 2016 | RL | 59.8 KB | ZIP | ||
| Feldbus-Konfigurationsdateien | VLT® Drives PROFIBUS PCA Block | 19 März, 2008 | RL | 465.8 KB | ZIP | ||
| Software-Tools | VLT® Energy Box | 27 Sept., 2012 | 2.1.0.1 | RL | 15.3 MB | ZIP | |
| Feldbus-Konfigurationsdateien | VLT® EtherNet/IP Add-on Instructions | 27 Sept., 2013 | RL | 443.0 KB | ZIP | ||
| Feldbus-Konfigurationsdateien | VLT® HVAC Drive FC 102 LNS Plug-in | 23 Juni, 2008 | RL | 3.7 MB | ZIP | ||
| Feldbus-Konfigurationsdateien | VLT® HVAC Drive FC 102 LonWorks | 13 März, 2009 | RL | 97.2 KB | ZIP | ||
| Software-Tools | VLT® HVAC Drive Simulator | 27 Juni, 2017 | 05.02 | RL | 2.9 MB | ZIP | |
| VLT MCT 10-Support-Datei | VLT® HVAC Drive Support File V7.01 | 28 Jan., 2022 | 7.01 | RL | 4.5 MB | ZIP | |
| VLT MCT 10-Support-Datei | VLT® HVAC Drive Support File V7.30 | 05 Dez., 2022 | 7.30 | RL | 4.7 MB | ZIP | |
| PLC LIBRARIES | VLT® Library for B&R Automation | 17 Dez., 2019 | 1.00 | RL | 7.1 MB | ZIP | |
| PLC LIBRARIES | VLT® Library for TIA Portal | 17 Dez., 2019 | 1.12 | RL | 11.9 MB | ZIP | |
| PLC LIBRARIES | VLT® Library for TwinCAT 3 | 17 Dez., 2019 | 1.12 | RL | 8.4 MB | ZIP | |
| PLC LIBRARIES | VLT® Library for Unity Pro | 17 Dez., 2019 | 1.00 | RL | 9.7 MB | ZIP | |
| Feldbus-Konfigurationsdateien | VLT® MCA101 PROFIBUS GSD | 03 Nov., 2010 | RL | 76.9 KB | ZIP | ||
| Feldbus-Konfigurationsdateien | VLT® MCA120 PROFINET GSDML | 21 Feb., 2018 | RL | 719.2 KB | ZIP | ||
| Software-Tools | VLT® Motion Control Tool MCT10 | 14 Juli, 2022 | 5.50 | RL | 944.1 MB | ZIP | |
| Software-Tools | VLT® Motion Control Tool MCT31 | 17 Okt., 2017 | 2.0.4 | RL | 25.2 MB | ZIP |
Verwandte Anwendungen
Pumpen, Lüfter, Kompressoren.
-
if (isSmallPicture) {
Mit benutzerfreundlichen Schnittstellen, verteilter Intelligenz und verringerter Leistungsaufnahme optimieren Danfoss-Frequenzumrichter die Lüfterleistung.
-
if (isSmallPicture) {
Mit den Danfoss-Frequenzumrichterlösungen für die industrielle Lüftung profitieren Sie von hoher Präzision, benutzerfreundlichen Schnittstellen, dezentraler Intelligenz und niedrigen Betriebskosten.
-
if (isSmallPicture) {
Die variable Drehzahlregelung einer Kälteanlage ermöglicht Ihnen eine konstante Druckregelung bei gleichzeitiger Anpassung der Kapazität an den tatsächlichen, durch Messungen ermittelten Bedarf. Reduzieren Sie die Betriebskosten durch den Betrieb von Anwendungen bei niedrigerer Drehzahl
-
if (isSmallPicture) {
Verbessern Sie die Zuverlässigkeit der Temperaturregelung und senken Sie die Gesamtbetriebskosten für Containerkälteanlagen. Danfoss-Frequenzumrichter minimieren den Energieverbrauch.
-
if (isSmallPicture) {

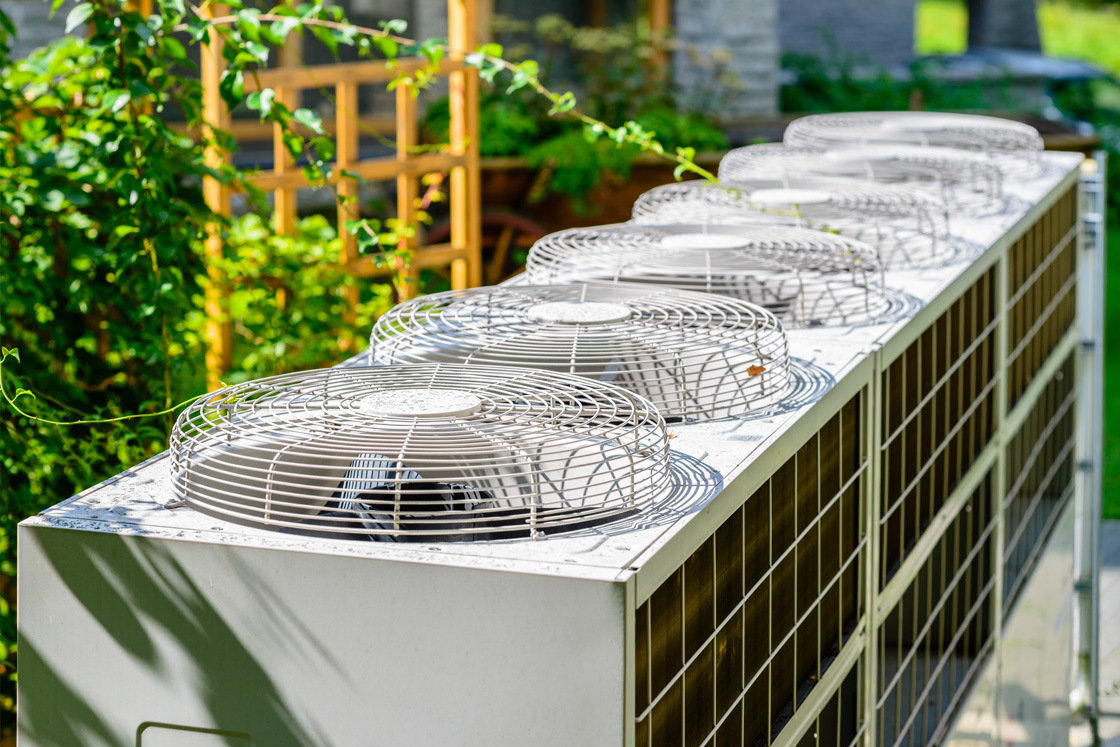

Nutzen Sie das gesamte Potenzial Ihrer Lüftungsgeräte, indem Sie eine Lüftersteuerung verwenden, die Ihnen eine einfache Luftfilterüberwachung und integrierte Brandschutzfunktionen bietet.
-
if (isSmallPicture) {
Die Lüftersteuerung mit variabler Drehzahl senkt die Kosten durch die Reduzierung des Energieverbrauchs und verbessert den Komfort durch die Vermeidung von geräuschintensiven Frequenzen.
Fallstudien
-
if (isSmallPicture) {

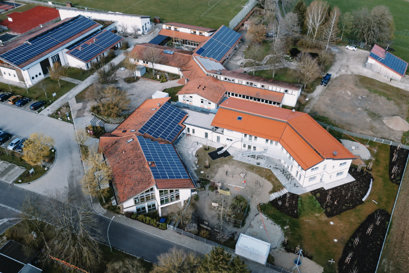

So geht Wärmewende! Ein Nahwärmenetz-Projekt in Eurasburg (Schwaben) zeigt, wie wir die Wärmeversorgung auf dem Land sichern und Heizen für uns alle bezahlbar bleibt – jetzt mehr erfahren!
-
if (isSmallPicture) {

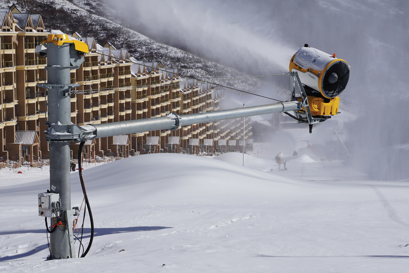

Ohne perfekten Schnee sind Athleten nicht in der Lage, Höchstleistungen zu erbringen. Danfoss VLT® HVAC Drive Frequenzumrichter werden bei den Olympischen Winterspielen 2022 in Peking helfen, optimale Bedingungen zu schaffen: Sie verwandeln 330.000 Kubikmeter Wasser mit der Beschneiungsanlage von TechnoAlpin SpA in perfekten Schnee.
-
if (isSmallPicture) {
Equinix verbindet die führenden Unternehmen der Welt mit ihren Kunden, Mitarbeitern und Partnern in den am meisten vernetzten Rechenzentren.
-
if (isSmallPicture) {
800 Meter ungeschirmtes Motorkabel, störungsfrei? Micheville Tunnel nutzt VLT® HVAC Drive zur Realisierung einer hocheffizienten, harmonischen Lösung, die genau das kann. Sie senkten sogar die Kosten, da sie auf einen Transformator zur Spannungsverstärkung verzichten konnten.
-
if (isSmallPicture) {
Der VLT® HVAC Drive trägt zu der optimierten Energie- und Kosteneffizienz des Hotels Crowne Plaza Copenhagen Towers bei. So ist das Hotel nahezu klimaneutral und verbraucht 60 % weniger Energie als vergleichbare Hotels.
-
if (isSmallPicture) {
Die neue Lösung ermöglicht eine Erweiterung ohne Kompromisse bei der Sicherheit, verbraucht weniger Energie und Wasser und ist kostengünstiger als herkömmliche Kälteanlagen.
Kontakt
Für weitere Informationen oder um ein Angebot für diesen Frequenzumrichter zu erhalten, kontaktieren Sie uns bitte.
