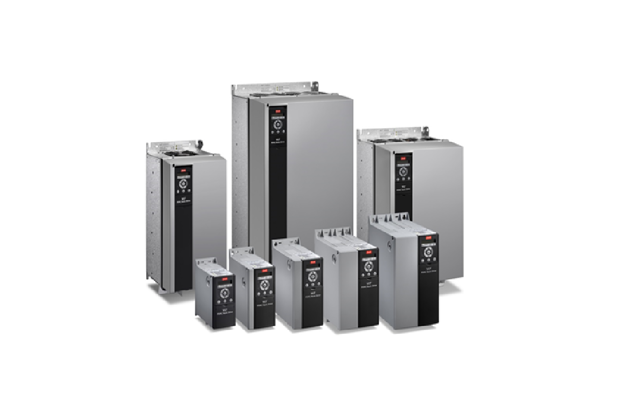

VLT® HVAC Basic Drive FC 101

  • Overview
  • Documents
  • 3D models and drawings
  • Software

Efficient, basic control of fans and pumps in HVAC applications

The VLT® HVAC Basic Drive is supplied with built-in functions that reduce initial costs and increase productivity. It is the most compact unit in its class. Integrated DC coils reduce harmonics to an absolute minimum, and the Automatic Energy Optimizer saves 15-25% energy from the second you turn the it on. Achieve the lowest cost of ownership with a premier drive dedicated to ventilation, heating, and refrigeration applications.

Range

3 x 200 – 240 V............ 0.25 – 45 kW
3 x 380 – 480 V............ 0.37 – 90 kW
3 x 525 – 600 V............   2.2 – 90 kW

Enclosure ratings

  • IP 20/Chassis
  • IP 21/NEMA UL Type 1 (separate option kit)
  • IP 54

Overview

  • Easy to configure, install, and wire
  • Flying Start: Reduced mechanical wear on equipment
  • Built-in PI controller
  • Integrated fan, pump functionality
  • Fire Override Mode for enhanced safety
  • Automatic Energy Optimizer function Saves 5 – 15% energy

Built-in DC coils – no harmonic concerns

  • Category C1 filters: meets protection class C1, C2 and C3
  • Integrated DC Choke Small power cables. Meets EN 61000-3-12
  • Thermistor input: prevents overheat of motor
