Einzigartiger Kaskadenregler mit Hot-swap-Technologie

Digitaler Kaskadenregler reduziert Installationskosten und Inbetriebnahmezeit

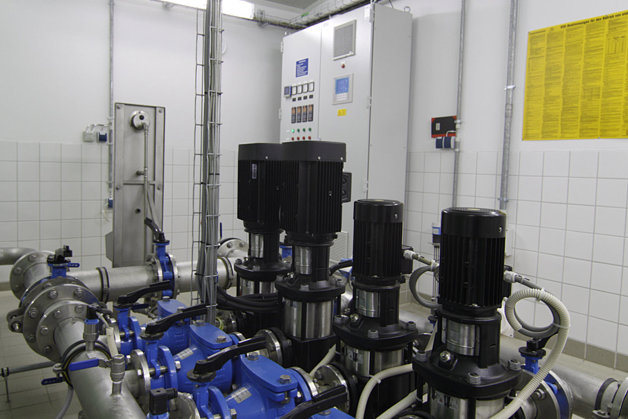

Kaskadierte Pumpenregelung in Pumpstation nahe Berlin

Der integrierte digitale Kaskadenregler reduziert Installationskosten und Inbetriebnahmezeit – und sorgt gleichzeitig für hohe Verfügbarkeit und störungsfreien Betrieb. Mit dem integrierten digitalen Kaskadenregler erhalten Sie ein superintelligentes, autarkes System mit automatischer Fehlererkennung und eigenständigen Puffer-Maßnahmen, um Ihren Betrieb stärker denn je zu optimieren.

Mit dem digitalen Kaskadenregler können Sie bis zu acht Pumpen in Mehrpumpensystemen so konfigurieren, dass sie optimal und energieeffizient arbeiten. Außerdem werden die Ausfallzeiten bei Wartungsarbeiten am System minimiert. Der digitale Kaskadenregler basiert auf dem Kommunikationsprotokoll Modbus RTU und ist sofort einsatzbereit: Sie können ihn ganz einfach mit einem Software-Lizenzschlüssel aktivieren.

Sofortige Systemübersicht

Der digitale Kaskadenregler ermöglicht die Kommunikation aller Pumpenantriebe im System mit dem Masterantrieb. Der Meister überwacht kontinuierlich den Status der angeschlossenen Antriebe und kann so auf jede Änderung bei der Pumpenverfügbarkeit reagieren und stellt gleichzeitig einen Kommunikationspunkt für eine komplette Übersicht über die Systemüberwachung zur Verfügung.

Acht Pumpen in drei Betriebsarten

Der digitale Kaskadenregler regelt Drehzahl und Reihenfolge von bis zu acht Pumpen oder Gebläsen in drei Betriebsarten. In allen drei Betriebsarten schaltet der Regler die Pumpen je nach Bedarf ein oder aus.

Im Meister-/Follower-Modus können Sie den Energieverbrauch im Vergleich zu einer herkömmlichen Technologie für das Ein- und Ausschalten von Pumpen/Gebläsen und Ventildrosseln durchweg auf weniger als die Hälfte reduzieren.





Standardkaskadenmodus

  • Variable Drehzahlregelung einer Pumpe und Ein-/Ausschalten der übrigen Pumpen
  • Unterstützt den Einsatz von Softstartern

Gemischter Pumpenmodus

  • Variable Drehzahlregelung einiger Pumpen und Ein-/Ausschalten der übrigen Pumpen
  • Unterstützung von Pumpen unterschiedlicher Größe

Meister/Follower-Modus

  • Steuert alle Pumpen mit optimierter Drehzahl. Wählen Sie diesen Modus, um eine maximale Energieoptimierung zu erzielen
  • Gewährleistet maximale Leistung bei minimalen Druckstößen

Intelligentes, autarkes System mit Hot Swap

Die automatische Frequenzumrichtererkennung unterstützt Hot Swap, um ein absolut zuverlässiges System zu gewährleisten, das vor lockeren Verbindungen oder Kabelausfällen geschützt ist. Während der Wartung des Frequenzumrichters weist das System automatisch Rollen in der Meister/Follower-Architektur neu zu, um Ausfallzeiten zu vermeiden und eine vollständige Übersicht und Kontrolle über das System zu gewährleisten, während der fehlerhafte Frequenzumrichter gewartet wird. Nach Abschluss der Wartung bindet der Kaskadenregler den Frequenzumrichter automatisch wieder in die Schleife ein und gibt Ihnen die Möglichkeit, die Meister/Follower-Rollen neu zuzuordnen.

Abgleichung der Betriebszeiten für höhere Verfügbarkeit und weniger Verschleiß

Der Kaskadenregler kann die Betriebszeit für jede Pumpe in einem System abgleichen, um die Verfügbarkeit zu maximieren. Der Kaskadenregler steigert die Lebensdauer und die Zuverlässigkeit der Pumpen maßgeblich und verteilt die Betriebsstunden gleichmäßig auf alle Pumpen, um den Verschleiß einzelner Pumpen auf ein Minimum zu reduzieren. Legen Sie den Pumpenwechsel so fest, dass er im Energiesparmodus, beim Abschalten einer Pumpe oder zu voreingestellten Zeiten erfolgt, um eine optimale Anpassung an Ihre spezifischen Anwendungsbedürfnisse zu erzielen.

Einfache Inbetriebnahme und Wartung

Durch die Reihenschaltung von Antrieben wird der Verkabelungsaufwand erheblich reduziert. Das eingebettete Feldbus-Kommunikationsprotokoll verwendet ein absolutes Minimum an Einstellparametern, wodurch sich die Installation und Inbetriebnahme einfacher denn je gestalten.

Einfaches Upgrade auf Spitzenleistung

Da der digitale Kaskadenregler lizenzbasiert ist, lässt er sich sehr einfach aktivieren, um die Leistung der Kaskadenregelung zu steigern. Die Aktivierung erfolgt umgehend und es wird weder zusätzlicher Speicherplatz noch zusätzliche Hardware benötigt.

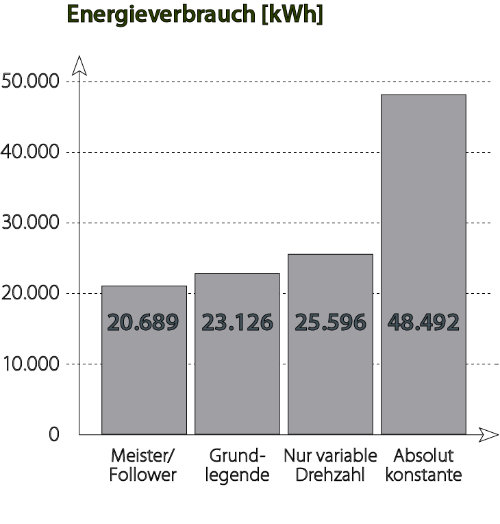

Den Energieverbrauch senken

Verwenden Sie den Meister/FollowerModus, um den Energieverbrauch im Vergleich zu einer herkömmlichen Technologie während des Ein- und Ausschaltens von Pumpen oder Gebläsen und der Ventildrosselung durchweg um mehr als die Hälfte zu senken.
