Effiziente und zuverlässige Kühlraumlösungen für Kälteanlagenbauer

Kühlraum-Kühlsysteme werden in Anwendungen wie Gastronomie, Lebensmitteleinzelhandel, Verarbeitung, Logistik, und pharmazeutischen Lagern, bei denen Verfügbarkeit, Effizienz und die Einhaltung von Kältemittel- und Energievorschriften entscheidend sind.

Danfoss unterstützt Kühlrauminstallationen mit Kühlkomponenten, kältemitteltauglichen Lösungen und digitalen Auswahltools, die Installateuren bei der Auswahl kompatibler Produkte, der Vereinfachung der Installation und der Planung für Kältemittel mit niedrigem Treibhauspotenzial und natürliche Kältemittel helfen.

Auf dieser Seite können Sie:

• Die Hauptkomponenten eines Kühlraum-Systems verstehen
• Kältemitteltaugliche Lösungswege vergleichen
• Sehen Sie, wo Danfoss-Produkte in eine typische Installation passen
• Verwenden Sie Tools zur Größenbestimmung und zum Auswählen der richtigen Komponenten
• Erhalten Sie Antworten auf häufige Fragen von Anlagenbauern

So funktioniert ein Kühlschrank

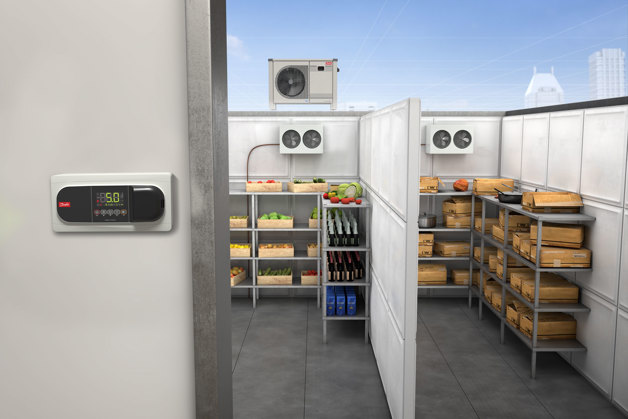

Ein Kühlraum-Kühlsystem entfernt Wärme aus einem umschlossenen Raum, um die Produkte auf einer stabilen, kontrollierten Temperatur zu halten. Sie arbeitet durch Zirkulation des Kältemittels durch eine geschlossene Schleife von Komponenten, die das Kältemittel komprimieren, verflüssigen, ausdehnen und verdampfen, während Regler kontinuierlich die Betriebsbedingungen überwachen und regeln.

Kühlraum-Systeme sind auf einen kontinuierlichen Betrieb ausgelegt, was die Kompatibilität der Komponenten, die logische Regelung und die Auswahl des Kältemittels für die Leistung, Energieeffizienz und Lebensdauer des Systems entscheidend macht.

Kernkomponenten eines typischen Kühlraum-Kältesystems

Ein typisches Kühlraum-Kältesystem besteht aus folgenden Hauptkomponenten, die jeweils eine bestimmte Rolle für den zuverlässigen Betrieb spielen:

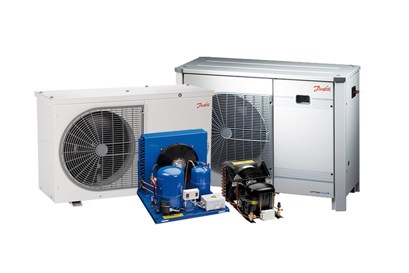

• Verflüssigungssatz – liefert die Kälteleistung und leitet Wärme ab

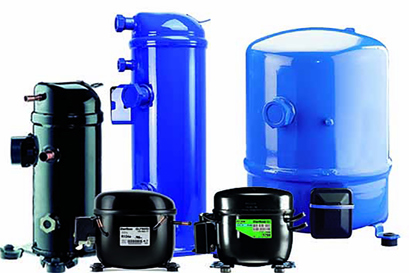

• Verdichter – verdichtet und zirkuliert das Kältemittel und ist integraler Bestandteil des Verflüssigungssatzes
• Kühlraumregler – regelt Temperatur, Abtauung, Alarme und Schutz
• Thermostatisches Expansionsventil (TEV) - regelt den Kältemittelfluss in den Verdampfer

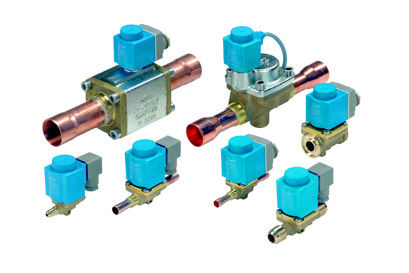

• Magnetventil – ermöglicht Kältemittelregelung und Absperrfunktionen (z. B. sogenannter Pump-down-Betrieb)
• Filtertrockner – Entfernen von Feuchtigkeit und Verunreinigungen zum Schutz der Anlage
• Verdampfer – überträgt Wärme aus der Raumluft auf das Kältemittel

Was zählt beim Auswählen von Kühlraum-Komponenten am meisten?

Komponenten des Kühlraum-Kältesystems: Funktion und Beispiele

Warum Systemintegration wichtig ist

In Kühlraumanwendungen hängt Zuverlässigkeit nicht nur von der Leistung einzelner Produkte ab, sondern auch davon, wie gut die Komponenten als System zusammenarbeiten. Die richtige Zuordnung von Verdichtern, Ventilen, Kühlraum-Reglern und Kältemitteln hilft dabei, Folgendes sicherzustellen:

• Stabile Raumtemperaturen
• Effizienter Betrieb und geringerer Energieverbrauch
• Einhaltung der Kältemittelvorschriften
• Längere Systemlebensdauer und einfachere Wartung

Danfoss unterstützt diesen Ansatz auf Systemebene mit kompatiblen Komponenten-Portfolios, kältemitteltauglichen Lösungen und digitalen Auswahl-Tools, die Installateuren bei der Planung und Bauweise von Kühlraum-Systemen helfen.

Welche Kühlraumlösung sollten Sie wählen?

Die Auswahl der richtigen Kühlraumlösung startet mit dem Verständnis des Anwendungsziels, der Kältemittelstrategie und des erforderlichen Maßes an Regelung und Effizienz. Die folgende Führung hilft Installateuren bei der Entscheidung über den Start und die Prüfung im Anschluss an die endgültige Auswahl.

Entscheidungsführung: Ziele des Anlagenbauers vs. Lösungsweg

Bei der Auswahl einer Kühlraumlösung starten Installateure in der Regel mit dem Anwendungstyp und der Kältemittelstrategie, bestätigen dann vor dem Auswählen die Kompatibilität der Komponenten, die Regelungsanforderungen und die Effizienzziele.

Kältemitteloptionen für Kühlraumanwendungen

Kühlraumprojekte wählen in der Regel zwischen A1-Nachrüstung, A2L-Umstellung, CO₂, Kohlenwasserstoffen wie Propan (R290), sofern zutreffend. A2L wird verwendet, wenn ein niedrigeres Treibhauspotential mit einem praktischen Übergangspfad erforderlich ist, während CO₂ aufgrund seines sehr niedrigen Treibhauspotentials und seiner Nichtentflammbarkeit gewählt wird. Kohlenwasserstoffe wie Propan (R290) sind eine weitere Option mit sehr niedrigem Treibhauspotential, wenn relevante Sicherheitsaspekte und Anforderungen aufgrund ihrer hohen Entflammbarkeit berücksichtigt werden.

Die Wahl des Kältemittels wirkt sich auf die Effizienz, die Einhaltung gesetzlicher Vorschriften, die Sicherheitsanforderungen und die langfristige Lebensfähigkeit des Systems aus.
Diese Übersicht hilft Ihnen zu identifizieren, welcher Kältemittelpfad am besten zu Ihrer Kühlraum-Anwendung passt, bevor Sie die detaillierten Lösungsseiten erkunden.

Welcher Kältemittelweg ist der richtige für meinen Kühlraum?

Die meisten Projekte folgen einem von vier Pfaden: A1 (alt/nachgerüstet), A2L (Übergang), CO₂ (nicht brennbar und mit sehr niedrigem Treibhauspotenzial) oder R290 Propan (falls zutreffend für geschlossene/kompakte Systeme). Die beste Lösung hängt davon ab, ob Sie eine Nachrüstung vornehmen oder neue Kälteanlagen mit sehr niedrigem Treibhauspotential planen.

Wann sollte ich CO₂ (R744) für einen Kühlraum wählen?

Entscheiden Sie sich für CO₂, wenn das Projekt einen nicht brennbaren Weg und ein sehr niedriges Treibhauspotential priorisiert. CO₂-Systeme arbeiten mit höherem Hochdruck, daher unterscheiden sich die Auswahl der Komponenten und die Bauweise des Systems von vielen älteren Systemen.

Passend für: Gewerbliche Kühlräume mit Schwerpunkt auf Nichtbrennbarkeit und langfristigen Nachhaltigkeitszielen.

Verwenden Sie CO₂, wenn Sie es brauchen:

• Sehr niedriges GWP
• Ein nicht brennbarer Pfad
• Lösungen abgestimmt auf zukünftige regulatorische und Nachhaltigkeitsstrategien

Warum CO₂ als Kältemittel wählen?

Die folgenden Ressourcen helfen Ihnen bei der Beantwortung folgender Fragen:

• Ist CO₂ für diese Kühlraumgröße und Temperatur geeignet?
• Welche Regelungs- und Ventilstrategie wird benötigt?
• Wie erfolgt das Auswählen von Komponenten für den Hochdruckbetrieb?

Wann sollte ich A2L-Kältemittel für einen Kühlraum wählen?

Auswählen eines A2L-Kältemitteltyps, wenn Sie ein niedrigeres Treibhauspotential als ältere HFKW-Lösungen benötigen und eine praktische Übergangsoption für ausgewählte gewerbliche Kühlraum-Systeme wünschen. A2L-Projekte erfordern in der Regel eine Planung in Bezug auf die Kompatibilität der Komponenten, Befüllgrenzen und Sicherheitsanforderungen.

Passend für: Neue Systeme oder ausgewählte Nachrüstungen, die ein niedrigeres Treibhauspotential erfordern, mit einem praktischen Übergangsansatz.



Verwenden Sie A2L, wenn Sie Folgendes benötigen:

• Niedrigeres Treibhauspotential als herkömmliche HFKW-Lösungen
• Ein Übergangspfad im Einklang mit sich ändernden Vorschriften
• Kompatibilitätsplanung über Komponenten, Befüllgrenzen und Sicherheitsanforderungen



Wenn Sie sich für ein A2L-Kältemittel entscheiden

Die folgenden Ressourcen helfen Ihnen bei der Beantwortung folgender Fragen:

• Welche Komponenten benötigen A2L-Kompatibilität?
• Welche Sicherheitsanforderungen und Befüllgrenzen gelten?
• Wie plane ich die Systemarchitektur für A2L-Kältemittel?

Wann sollte ich A1 (alter/nicht brennbarer Nachrüstpfad) wählen?

Wählen Sie einen A1-Nachrüstpfad, wenn die Kontinuität eines bestehenden Systems Priorität hat und ein Kältemittelwechsel kurzfristig nicht möglich ist. Planen Sie den zukünftigen Übergang, falls sich die Vorschriften oder die Versorgung verschärfen.

Passend für: Installierte Basiskontinuität und kurzfristige Nachrüstbarkeit.

Nächste Schritte: Kompatibilität bestätigen und stufenweisen Übergang planen

Wann ist Propan (R290) für Kühlräume relevant?

Wählen Sie einen Propan-Kältemitteltyp, wenn das Projekt kompakte oder eigenständige Konzepte verwendet, bei denen Propan anwendbar ist und Sicherheitsanforderungen erfüllt werden können. Propan ist ein Kohlenwasserstoff-Kältemittel mit sehr niedrigem Treibhauspotential, aber die Bauweise des Systems muss den einschlägigen Sicherheitsanforderungen und Überlegungen zum Befüllen entsprechen.

Passend für: Ggf. kleinere/eigenständige Lösungen.

Verwenden Sie diese Dokumente, wenn Sie bei der Auswahl des Systems, der Bauweise oder der Installation einen detaillierteren Sollwert benötigen.

Was ist neu in der Welt der Kühlraumlösungen?

Bleiben Sie über Produktneuheiten von Danfoss auf dem Laufenden, die relevant sind für:

• Überhitzungsregler
• Ventilentwicklungen
• Regler-Updates
• kältemitteltaugliche Komponentenprogramme

Benötigen Sie Hilfe bei einem Kühlraumprojekt?

Wenden Sie sich an Danfoss, wenn Sie Unterstützung benötigen bei:

• Komponentenauswahl
• Planung der Kältemittelumstellung
• Regler-Strategie
• Technische Dokumentation
• Produktkompatibilität

Welche Komponenten werden für ein Kühlraum-Kältesystem benötigt?

Ein typisches System umfasst einen Verflüssigungssatz, einen Verdichter, einen Regler, ein Expansionsventil, ein Magnetventil, einen Filtertrockner und einen Verdampfer. Danfoss unterstützt diese Systemarchitektur mit Produkten wie Optyma™ Verflüssigungssätzen, Optyma™ Kühlraum-Reglern, thermostatischen Expansionsventilen, Magnetventilen, Filtertrocknern und Verdichtern.

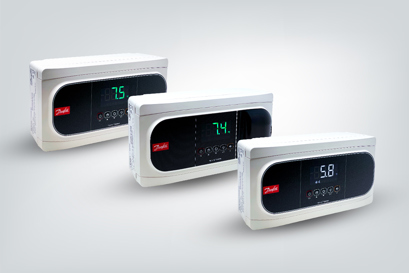

Welcher Regler wird für das Kühlraumtemperaturmanagement verwendet?

Für viele Kühlraumanwendungen verwenden Anlagenbauer einen speziellen Kühlraumregler, der Temperatur, Abtauung, Alarme und angeschlossene Komponenten verwaltet. Danfoss positioniert Optyma™ Control als Regler für Kühlräume mit einer sicheren, geschützten und einfach zu installierenden Bauweise.

Welches Ventil wird zur Regelung des Kältemittelflusses in den Verdampfer verwendet?

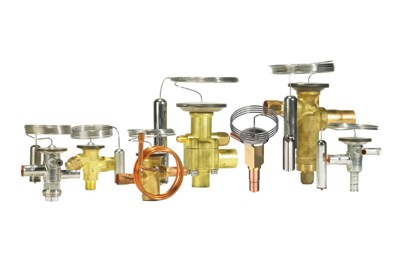

Ein thermostatisches Expansionsventil regelt die Einspritzung von Kältemittel in den Verdampfer und sorgt mit seiner Hilfe für eine stabile Überhitzung. Das Danfoss-Produktprogramm: thermostatische Expansionsventile für Kälteanwendungen in langlebiger Bauweise.

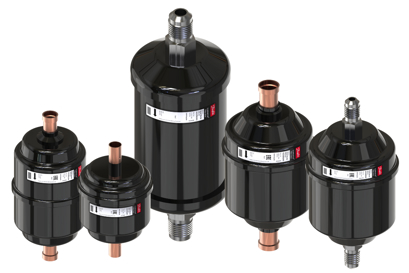

Warum ist ein Filtertrockner in einem Kühlraum-System wichtig?

Ein Filtertrockner hilft, das Kältesystem vor Feuchtigkeit, Säuren und Feststoffen zu schützen, die die Zuverlässigkeit und Lebensdauer des Verdichters verringern können. Die DML/DCL-Filtertrockner von Danfoss sind in ihrer Bauweise für diese Schutzfunktion ausgelegt.

Welches Kältemittel sollte ich für einen Kühlraum wählen?

Das hängt von der Anwendung, dem regulatorischen Kontext, den Sicherheitsanforderungen und der langfristigen Kältemittelstrategie ab. Danfoss bietet Inhalte und Produkte mit niedrigem Treibhauspotenzial, A2L und CO₂.
