Manuelle Strangventile

Manuelles Strangventil MSV-BD von Danfoss

Heiz- und Kühlsysteme, die für konstanten Durchfluss konstruiert sind, wälzen große Wassermengen um. Um dies so effizient wie möglich zu erreichen, ist es wichtig, sicherzustellen, dass die Auslegungsdurchflüsse in den verschiedenen Teilen des Systems korrekt sind. Manuelle Strangventile sind eine gute Option für Systeme mit konstantem Durchfluss. Sie können nach der Installation in Betrieb genommen und auf den Nenndurchfluss eingestellt werden. Es besteht nicht die Gefahr, dass sich der Durchfluss aufgrund von Teillastbedingungen ändert. Für einen ordnungsgemäßen hydraulischen Abgleich im System werden manuelle Strangventile unterschiedlicher Größe installiert, je nach dem erforderlichen Durchfluss in bestimmten Abschnitten des Systems.

Danfoss bietet ein breit gefächertes Sortiment manueller Strangventile, Absperrventile, Messwerkzeugen und zugehörigem Zubehör an.

Ventile in Flanschausführung des Typs MSV-F2 in DN 15–400
Strangregulierventile in Gewindeausführung Typ LENO^TM MSV-BD, MSV-B und MSV-O in DN 15–50
Absperrventile mit Gewindeausführung Typ LENO^TM MSV-S in DN 15 – 50
Messwerkzeuge Typ PFM 5001 & PFM 100

Funktionen und Vorteile

Breites Produktsortiment

Mit Ventilen in den Größen DN 15 bis DN 400, Montageoptionen mit Innengewinde, Außengewinde oder Flanschen und der Verfügbarkeit von Messwerkzeugen und Zubehör gibt es immer ein manuelles Strangventil von Danfoss, das Ihren Anforderungen entspricht.
Kompakter Aufbau

Alle Strangventile von Danfoss sind so konzipiert, dass sie nur wenig Platz benötigen und einfach zu installieren sind. Das abnehmbare Handrad an den LENOTM MSV-Ventilen ist ein in der Praxis bewährtes Beispiel dafür.

Produktprogramm

Leno MSV

Die manuellen Strangventile der Baureihe LENO^TM MSV von Danfoss wurden mit dem Ziel entwickelt, die vielseitigsten und praktischsten Strangventile in ihrer Kategorie zu sein. Die Ventile sind in den Größen DN 15 – 50 erhältlich und bieten mehrere praktische Vorteile.

Dokumente

Dokumente
Typ	Name	Sprache	Gültig für	Aktualisiert	Download	Dateityp
Anwendungshandbuch	Application guide	Italienisch	Italien	06 März, 2021	10.1 MB	.pdf
Anwendungshandbuch	Application leaflet	Litauisch	Litauen	17 Mai, 2021	19.0 MB	.pdf
Broschüre	Grow your business and discover the value of working with one partner (International version)	Englisch	Mehrfach	19 Nov., 2015	5.6 MB	.pdf
Broschüre	Grow your business and discover the value of working with one partner (International version)	Slowakisch	Slowakei	23 März, 2021	16.4 MB	.pdf
Anwendungshandbuch	HVAC Application guide	Englisch	Mehrfach	25 Okt., 2020	19.4 MB	.pdf
Anwendungshandbuch	HVAC Application guide	Lettisch	Lettland	20 Apr., 2021	20.2 MB	.pdf
Anwendungshandbuch	HVAC Application guide	Tschechisch	Tschechien	17 Nov., 2014	7.3 MB	.pdf
Anwendungshandbuch	HVAC Application guide	Polnisch	Polen	13 Juni, 2021	11.3 MB	.pdf
Anwendungshandbuch	HVAC Application guide	Spanisch, Kastilisch	Spanien	01 Feb., 2022	8.7 MB	.pdf
Anwendungshandbuch	HVAC Application guide 2021	Ungarisch	Ungarn	20 Sept., 2021	11.7 MB	.pdf
Broschüre	Hydronic Balancing & Control product overview	Italienisch	Italien	06 März, 2021	1.0 MB	.pdf
Broschüre	Hydronic Balancing & Control product overview	Englisch	Großbritannien	10 Nov., 2014	7.1 MB	.pdf
Broschüre	Hydronic Balancing & Control product overview	Tschechisch	Tschechien	17 Nov., 2014	1.0 MB	.pdf
Broschüre	Hydronic Balancing & Control product overview	Englisch	Mehrfach	11 Dez., 2016	1.1 MB	.pdf
Broschüre	Strang- und Regelventile	Deutsch	Schweiz	14 Okt., 2022	1.8 MB	.pdf
Broschüre	Strang- und Regelventile Übersichtsbroschüre	Deutsch	Mehrfach	30 Aug., 2022	1.6 MB	.pdf

Software

Danfoss SET 365 Software

Unsere fortschrittliche Danfoss SET 365 3D-Designsoftware hilft Ihnen bei der Planung und Berechnung von HLK-Systemen mit Danfoss-Produkten. Ein 1-Jahres-Abonnement ist KOSTENLOS für Studenten, Designer und andere interessierte Fachleute verfügbar.

Lernen

Webinar Proportionaler Abgleich (Englisch)

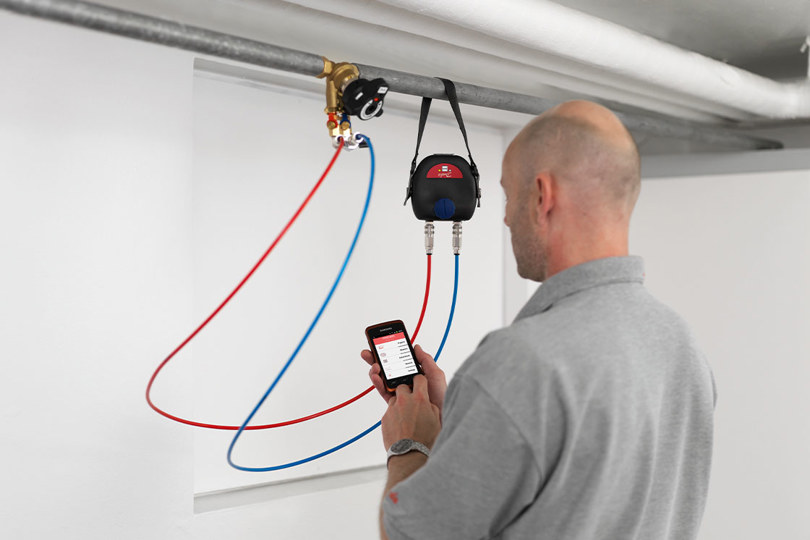

Wenn Sie mehr über die Inbetriebnahme eines HLK-Systems mit manuellen Strangventilen erfahren möchten, sollten Sie sich unsere On-Demand-Webinaraufzeichnung „Erfahren Sie, wie Sie einen proportionalen Abgleich durchführen und den Prozess verstehen“ ansehen. Das Webinar wurde auf Englisch geführt. Unsere Experten Jan Skomina und Stanley de Vries führen Sie Schritt für Schritt durch den Prozess.

Hier geht’s zum Video

Tools und Apps

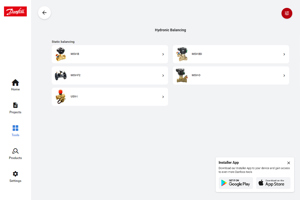

Hydraulischer Abgleich für statische Strangventile

Softwaretools

Durchfluss mit der Installateur-App überprüfen

Mit der Installateur-App können Sie den Durchfluss von verschiedenen LENO™-Ventilen einfach überprüfen. Wählen Sie im Bereich Quick-Linksdas Werkzeug Hydraulischer Abgleich. Wählen Sie dann das Ventil und die gewünschte Abmessung aus und erhalten Sie sofort die Antwort.

Installateur-App für iOS herunterladen Installateur-App für Android herunterladen Erfahren Sie mehr über die Installer App

3D-Modelle und Zeichnungen

BIM-Bibliothek für TGA-Planung

Holen Sie sich Ihre 3D-BIM-Objekte und beginnen Sie mit der Konstruktion von HLK-Lösungen mit konstantem Durchfluss.

Mehr erfahren und herunterladen

Ausschreibungstexte

MSV-F2 – Manuelle Strangventile

Das Produkt ist ein manuelles Strangregulierventil zum Abgleich des Durchflusses in Heiz- und Kühlinstallationen.

Voreinstellwerte auf einer digitalen Skala sichtbar
Positionsanzeige und Hubbegrenzung
Blockierbare Voreinstellung
Nicht steigendes Handrad
Absperrfunktion
Leckrate A nach ISO 5208
Vormontierte Messnippel
Das Ventil sollte eine Messgenauigkeit von 8 % bei 25 % pf von max. Einstellung nach BS7350 aufweisen
Nenndruckstufe: PN 16 oder PN 25
Betriebstemperaturbereich: PN 16: Mediumtemperatur: -10 °C-130 °C und PN 25: Mediumtemperatur: -10 °C -150 °C
DP max. 2,5 bar
Anschlussweite: DN 15–400
Anschlusstyp: Flansch-Anschluss
