Danfoss Icon™ für Fußbodenheizung

Danfoss Icon™ - Fußbodenheizungsthermostat

Es gibt viele gute Gelegenheiten, Ihre Fußbodenheizungssteuerung zu verbessern.
Wenn Sie es satt haben, dass die Wärme in Ihrem Haus ungleichmäßig verteilt wird. Oder wenn Sie einfach mehr Komfort und größere Einsparungen wünschen. Danfoss Icon ™ macht alles. Ganz einfach. Entworfen wie ein Lichtschalter, um den Innenraum zu ergänzen.

Modulares Konzept für jede Anwendung: Drahtlos 24 Volt (App), Verkabelt 24 Volt (App) und 230 Volt

Flexibles System, das zu jedem Projekt passt

Das Danfoss Icon ™ -System bietet eine vollständige Auswahl an Anwendungen, mit denen sich jedes Projekt problemlos anpassen lässt. Wählen Sie zwischen kabelgebundenen oder kabellosen Optionen, Aufputz- oder Unterputzmontage und einer Reihe verschiedener Erweiterungsmodule für Funktionen wie Kühlung und App-Steuerung. Unsere breite Palette an Optionen mit dem Danfoss Icon ™ -System kann nahezu jede Kombination von Heizungsanwendungen abdecken.

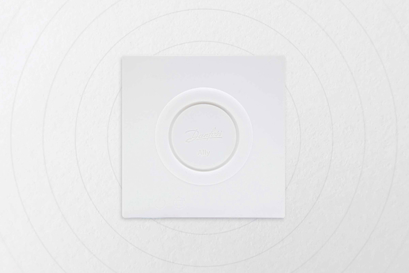

Extend with Zigbee module to connect to other smart home systems

Erweitern mit dem ZigBee-Modul, um eine Verbindung zu anderen Smart-Home-Systemen herzustellen

Danfoss Icon ™ kann mit einem ZigBee-Modul erweitert werden. Dies bedeutet, dass Sie es in andere ZigBee-kompatible Smart-Home-Plattformen wie die TaHoma® DIN-Rail-Box des Somfy-Smart-Home-Gateways integrieren können, mit der Rollläden, Jalousien, Türen, Tore, Sicherheit und Kameras bedient werden können , Beleuchtung und mehr.

Floor heating and radiator mix? No problem, Danfoss Ally™ is compatible

Fußbodenheizung und Heizkörpermischung? Kein Problem: Danfoss Icon™ und Danfoss Ally ™ sind kompatibel

In gemischten Systemen können Sie Danfoss Ally ™ -Heizkörperthermostate mit dem neuen Danfoss Icon ™ -System verwenden. Ältere Systeme sind nicht kompatibel. Unabhängig davon, ob Danfoss Ally ™ oder Danfoss Icon ™ die Temperatur regeln, ist das Ergebnis eine nahtlose integrierte Temperaturregelung in allen Räumen und Anwendungen. Darüber hinaus lässt sich Danfoss Ally ™ zur Sprachsteuerung in Google Home und Amazon Alexa integrieren.

24 Volt Drahtlos

Thermostat-Modell: Display + Display Infrarot
Thermostat-Ausführung: Aufputz
Danfoss Icon App
Kühloptionen: Automatisch + manuell
Automatischer Hydraulischer Abgleich
Vorlauftemperaturregelung
Inbetriebnahmeprüfung
Kommunikation: Drahtlos 2-Wege
Zonen: Bis zu 3 x 15 = 45

24 Volt Verkabelt

Thermostat-Modell: Display
Thermostat-Ausführung: Aufputz + Unterputz
Austauschbarer Rahmen : Unterputz
Danfoss Icon App
Kühloptionen: Automatisch + manuell
Automatischer Hydraulischer Abgleich
Vorlauftemperaturregelung
Inbetriebnahmeprüfung
Kommunikation: Sternkonfiguration/Daisy-Chain-Bus
Zonen: Bis zu 3 x 15 = 45

230 Volt

Thermostat-Modell: Programmable + Display + Drehregler
Thermostat-Ausführung: Aufputz + Unterputz
Austauschbarer Rahmen: Unterputz
Kühloptionen: Manuell
Kommunikation: Verdrahtet 230 V
Zonen: Bis zu 1 x 8 = 8

Sie interessieren sich für den hydraulischen Abgleich?

Hier finden Sie alles Wissenswerte im Überblick.

Gemeinsam mit dem hydraulischen Abgleich wird Einbau von Danfoss Icon^TM staatlich gefördert.

Hier finden Sie Informationen zur Förderung.

Tools und Apps

Danfoss Icon™ App

Mit der Danfoss Icon ™ App können Sie die Wärme im ganzen Haus von einem Bildschirm aus steuern.

Laden Sie es kostenlos im App Store oder bei Google Play herunter und testen Sie die Demoversion. Überzeugen Sie sich selbst, wie einfach und intuitiv es sein kann, die Fußbodenheizung vollständig zu steuern.

Anwendungen

Möchten Sie mehr über die Technologie in Danfoss Icon ™ erfahren?

Danfoss Icon ™ ist eine intelligente und moderne Steuerung Ihrer Fußbodenheizung. Verschaffen Sie sich hier einen Überblick über Danfoss Icon ™.

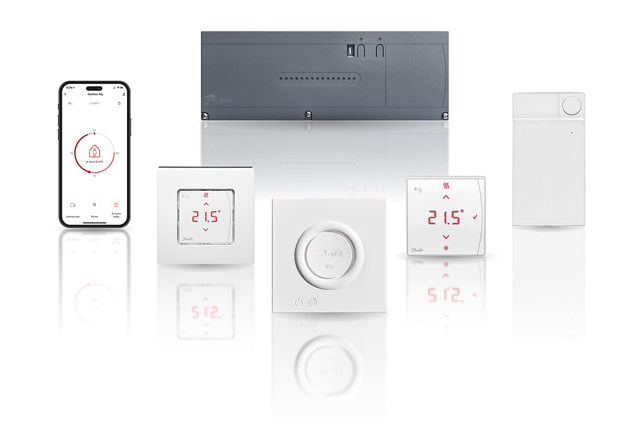

Danfoss Icon ™ Fußbodenheizung ist in verschiedenen Varianten erhältlich.

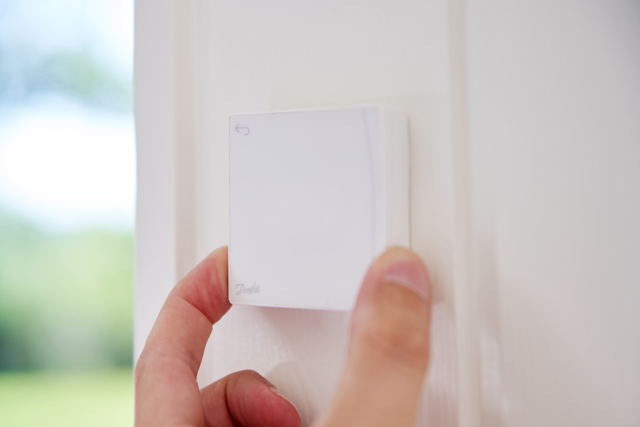

Danfoss Icon ™ ist sowohl drahtlos als auch kabelgebunden erhältlich. Die kabellosen Raumthermostate sind an der Wand montiert und die kabelgebundenen können in einer Euro-Steckdose montiert werden. Auf diese Weise können Sie eine neue Lösung finden, die zu dem passt, was Sie bereits haben. Klicken Sie hier und erfahren Sie mehr.

24V oder 230V?

Sie können ein System erhalten, das genau zu Ihrer aktuellen Installation passt. Überprüfen Sie, ob die Stellantriebe 230 V oder 24 V haben. Wenn sie 24 V haben, können sie wiederverwendet werden und Sie können alle erweiterten Optionen erhalten, die das 24 V-System bietet. Wenn Sie heute 230 V haben, können Sie problemlos auf 24 V umschalten. Erfahren Sie hier mehr über Thermoaktuatoren.

Hier geht es zur Danfoss Icon Support Seite

Lösungen

Danfoss Icon™ - Erweiterte Fußbodenheizungssteuerung, passend zu Ihren Schalterrahmen

Passt in kompatible Schalterrahmen von Herstellern wie Bush-Jaeger, Gira, Berker und Merten.
Im folgenden Abschnitt finden Sie die Rahmen mit Details und Codes.

Weitere Informationen (EN)

Berker

Rahmen erkunden

Busch Jaeger

Rahmen erkunden

Feller

Rahmen erkunden

Gira

Rahmen erkunden

Merten

Rahmen erkunden

Danfoss

Weitere Informationen (EN)

Sehen Sie sich die Rahmendetails an und überprüfen Sie hier die Kompatibilität Ihrer Rahmen mit Danfoss Icon

Berker

Rahmen Typ	Farbe	Artikelnummer
K.5	Aluminum matt Stainless steel matt	11087103 11087104
K.1	Polar white glossy Anthracite matt Aluminum matt Stainless steel matt	11087109 11087106 11087103 11087104
Q.1	Polar white velvety Anthracite velvety	11096079 11096076
Q.3	Polar white velvety Anthracite velvety	11096079 11096076
S.1	White glossy Polar white glossy Polar white matt Anthracite matt Aluminum matt	11099082 11099089 11091919 11091616 11091414
B.7	White glossy Polar white glossy Polar white matt Anthracite matt Aluminum matt	11099082 11099089 11091919 11091616 11091414
B.3	White glossy Polar white glossy Polar white matt Anthracite matt Aluminum matt	11099082 11099089 11091919 11091616 11091414

Link zu Berker

Busch-Jaeger

Rahmen Typ	Farbe	Artikelnummer
Alpha Exclusive	Studio white Bronze Palladium Studio white matt Platinum Titanium Ivory white	1746/10-24G 1746/10-21 1746/10-260 1746/10-24 1746/10-20 1746/10-266 1746/10-22G
Alpha Nea	Bronze Ivory white Palladium Platinum Studio white Studio white matt Titanium	1746/10-21 1746/10-22G 1746/10-260 1746/10-20 1746/10-24G 1746/10-24 1746/10-266
basic55	Alpine white Chalet white Champagne Chateau black White	1726-0-0219 1726-0-0233 11726-0-0229 1726-0-0231 1726-0-0221
Busch-axcent	Aluminum Silver Anthracite Black matt Chalet white Grey metallic Ivory white Studio white Studio white matt Yellow	1710-0-3677 1746/10-81 1746/10-885 1746/10-896 1746/10-803 1746/10-82 1746/10-84 1746/10-884 1746/10-815
Carat	Studio white	1746/10-84
Future Linear	Studio white Anthracite Yellow Black matt Ivory white Aluminum Silver Studio white matt Chalet white Grey metallic	1746/10-84 1746/10-81 1746/10-815 1746/10-885 1746/10-82 1710-0-3677 1746/10-884 1746/10-896 1746/10-803
Reiner Edelstahl	Stainless steel	1746/10-866
Solo	Studio white Anthracite Yellow Black matt Ivory white Aluminum Silver Studio white matt Chalet white Grey metallic	1746/10-84 1746/10-81 1746/10-815 1746/10-885 1746/10-82 1710-0-3677 1746/10-884 1746/10-896 1746/10-803

Link zu Busch-Jaeger

Feller

Rahmen Typ	Farbe	Artikelnummer
EDIZIOdue Colore	White	*
EDIZIOdue Prestige	White	*

* Im Danfoss Icon^TM Raumthermostat enthalten: 088U1002 (230V dial), 088U1012 (230V display), 088U1022 (230V programmable) and 088U1052 (24V display)

Link zu Feller

Gira

Rahmen Typ	Farbe	Artikelnummer
Esprit + System 55	Cream white glossy Pure white glossy Pure white matt Anthracite Aluminum	0282 01 0282 03 0282 27 0282 28 0282 26
E2 + System 55	Cream white glossy Pure white glossy Pure white matt Anthracite Aluminum	0282 01 0282 03 0282 27 0282 28 0282 26
Event Clear + System 55	Cream white glossy Pure white glossy Pure white matt Anthracite Aluminum	0282 01 0282 03 0282 27 0282 28 0282 26
Event Opaque + System 55	Cream white glossy Pure white glossy Pure white matt Anthracite Aluminum	0282 01 0282 03 0282 27 0282 28 0282 26
Event + System 55	Cream white glossy Pure white glossy Pure white matt Anthracite Aluminum	0282 01 0282 03 0282 27 0282 28 0282 26
E22	Aluminum Pure white glossy Stainless steel	0282 203 0282 03 0282 20
Standard 55 + System 55	Anthracite Cream white glossy Pure white glossy Pure white matt	0282 28 0282 01 0282 03 0282 27

Link zu Gira

Hager

Rahmen Typ	Farbe	Artikelnummer
Kallysto.art	Silber Anthracite Bronze Champagne Reinweiß Cremeweiß	WYA556 WYA557 WYA558 WYA559 WYA550 WYA551
Kallysto.pur	Silber Anthracite Bronze Champagne Reinweiß Cremeweiß	WYA556 WYA557 WYA558 WYA559 WYA550 WYA551
Kallysto.still	Silber Anthracite Bronze Champagne Reinweiß Cremeweiß	WYA556 WYA557 WYA558 WYA559 WYA550 WYA551

Link zu Hager

Jung

Rahmen Typ	Farbe	Artikelnummer
A 500	White high-gloss Black high-gloss Aluminum lacquered Ivory white	A 590 Z WW A 590 Z SW A 590 Z AL A 590 Z
A creation	White high-gloss Black high-gloss Aluminum lacquered Ivory white	A 590 Z WW A 590 Z SW A 590 Z AL A 590 Z
A plus	White high-gloss Black high-gloss Aluminum lacquered Ivory white	A 590 Z WW A 590 Z SW A 590 Z AL A 590 Z
AS	Ivory white White high-gloss	A 590 Z A 590 Z WW
CD 500	Ivory white White high-gloss	590 Z CD 590 Z WW
LS 990	Black high-gloss Ivory white Light grey White high-gloss	LS 961 Z SW LS 961 Z LS 961 Z LG LS 961 Z WW
LS Design	Black high-gloss Ivory white Light grey White high-gloss	LS 961 Z SW LS 961 Z LS 961 Z LG LS 961 Z WW
LS Flat Design	Black high-gloss Ivory white Light grey White high-gloss	LS 961 Z SW LS 961 Z LS 961 Z LG LS 961 Z WW
LS plus	Black high-gloss Ivory white Light grey White high-gloss	LS 961 Z SW LS 961 Z LS 961 Z LG LS 961 Z WW

Link zu Jung

Legrand

Rahmen Typ	Farbe	Artikelnummer
Galea Life	Aluminum Darkbronze Perlmutt Titan Ultraweiß	771399 771299 771599 771499 771099

Merten

Rahmen typ	Farbe	Artikelnummer
System-M	Weiß glänzend Polarweiß glänzend Aktivweiß glänzend Weiß Polarweiß Anthracite Aluminum	518444 518419 518525 518144 518119 518114 518160
M-Arc	Weiß glänzend Polarweiß glänzend Aktivweiß glänzend Weiß Polarweiß Anthracite Aluminum	518444 518419 518525 518144 518119 518114 518160
M-Elegance	Weiß glänzend Polarweiß glänzend Aktivweiß glänzend Weiß Polarweiß Anthracite Aluminum	518444 518419 518525 518144 518119 518114 518160
M-Plan	Weiß glänzend Polarweiß glänzend Aktivweiß glänzend Weiß Polarweiß Anthracite Aluminum	518444 518419 518525 518144 518119 518114 518160
M-Plan glass	Weiß glänzend Polarweiß glänzend Aktivweiß glänzend Weiß Polarweiß Anthracite Aluminum	518444 518419 518525 518144 518119 518114 518160
M-Star	Weiß glänzend Polarweiß glänzend Aktivweiß glänzend Weiß Polarweiß Anthracite Aluminum	518444 518419 518525 518144 518119 518114 518160

Link zu Merten

Peha

Rahmen Typ	Farbe	Artikelnummer
Standard	White Arctic Cream white	00219711 00219211 00219411
Aura	White Aluminum Anthracite	00117211 00155811 00129511

Link zu Peha

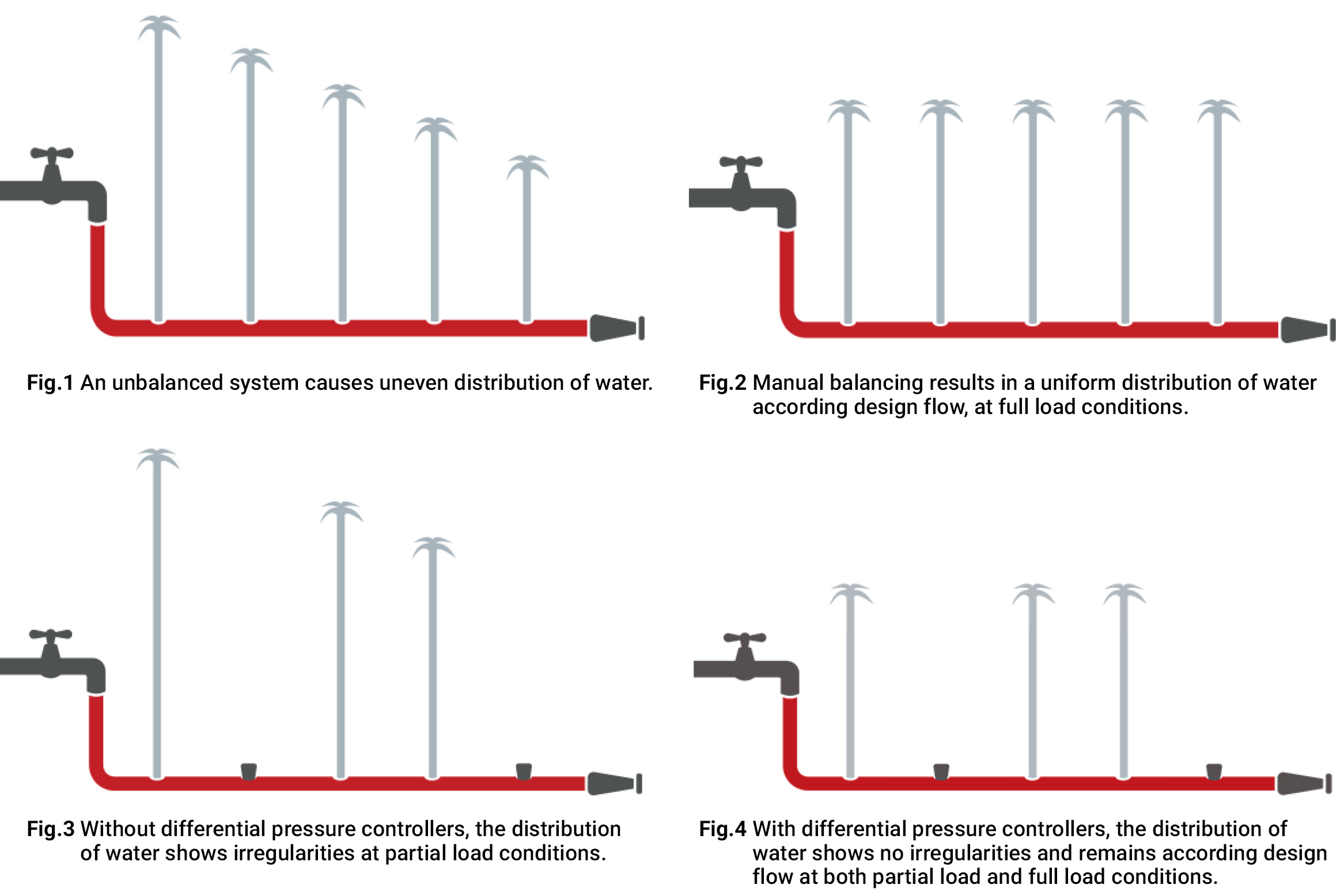

Der automatische hydraulische Abgleich

Warum abgleichen?
Wasser wählt den Weg des geringsten Widerstandes. In einem Fußbodenheizungssystem führt dies zu einer unregelmäßigen Wärmeverteilung, wobei die kürzeste Schleife das meiste Wasser erhält. Daher werden kleine Räume auf Kosten der großen Räume schneller geheizt. Um möglichst gleiche Raumtemperaturen zu erzielen, sollte das Fußbodenheizungssystem hydraulisch abgeglichen werden, da dies maximalen Komfort bei minimalen Energiekosten ermöglicht.

Wie funktioniert der automatische Abgleich?
Dank der Fähigkeit, den Sollwert in jedem Raum zu erreichen, kennt das Danfoss Icon System die ungefähre Größe jedes Ausgangs (Rohrlänge). Anhand des automatischen Abgleichs von Danfoss Icon reduziert das System die Aktivierungsdauer für die kürzeren Leitungen und die kleineren Räume und priorisiert längere Rohre/größere Räume. So erhalten alle Räume einen ausgewogenen Anteil am verfügbaren Wärmefluss, wenn der Heizbedarf steigt.

Vorlauftemperaturregelung

Warum ist die Außentemperaturanpassung nicht immer optimal?
Die Vorlauftemperatur wird oft über die Außentemperaturanpassung geregelt. Die Außentemperaturanpassung erfordert jedoch eine Verdrahtung mit einem Außentemperaturfühler und die Einrichtung einer Heizkurve. Außerdem reflektiert die Außentemperatur nicht immer den tatsächlichen Wärmebedarf im Inneren des Hauses.

Wie funktioniert die bedarfsgesteuerte Vorlauftemperatur?
Die Danfoss Icon 24-V- und Funksysteme ermitteln die tatsächliche und erforderliche Temperatur in jedem Raum. Aufgrund der gesammelten Informationen passt ein Stellantrieb an der Mischergruppe die Vorlauftemperatur fortlaufend an den tatsächlichen Heizbedarf an. Auf diese Weise wird der Komfort erhöht, und die Rücklauftemperatur ist aufgrund der verbesserten Energieeffizienz niedriger. Weitere Details sind unter „Anwendung 0002“ im Anwendungsleitfaden zu finden

Erweiterte Kühlfunktion

Der Einsatz des Warmwasser-Fußbodenheizungssystems zur Komfortkühlung im Sommer wird immer beliebter. Das bedeutet, dass das Regelungssystem für die Fußbodenheizung auch die Kühlung regeln kann. Danfoss Icon wurde entwickelt, um die Umschaltung von Heizung zu Kühlung und umgekehrt zu regeln.

Durch den Einsatz des Erweiterungsmoduls stehen acht vordefinierte Kühlanwendungen für Zwei-, Drei- oder Vierrohrsysteme zur Verfügung. Nachdem Sie die Anwendung ausgewählt haben, wird der Inbetriebnahmeprozess automatisiert und gewährleistet eine perfekte Einstellung des Systems sowohl für den Heiz- als auch für den Kühlbetrieb.

Lesen Sie den Anwendungsleitfaden

Produktprogramm

if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

Smart Heating

Danfoss Smart Heating Produkte passen die Temperaturen von Radiatoren-, Elektro- und Warmwasserfußboden-Heizungen exakt an individuelle Tagesabläufe an. Dabei lassen sie sich über eine App jederzeit und von überall per Smartphone steuern und überwachen.

Danfoss Smart Heating bietet eine Lösung für jedes Haus und jeden Bedarf, vom eigenständigen Smart Radiator-Thermostat bis hin zu kompletten Smart Heating-Lösungen für die vollständige Kontrolle - jederzeit und überall.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

Danfoss Eco™ für Radiatoren

Danfoss Eco ™ ist ein eigenständiger intelligenter Heizkörperthermostat, mit dem Sie jeden Heizkörper einzeln zu Hause steuern können.
Der Danfoss Eco ™ -Thermostat arbeitet mit Bluetooth®-Technologie, sodass Sie Ihre Heizkörper über die App von Ihrem Smartphone aus steuern können.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

Danfoss Ally™ für Radiatoren und Fußbodenheizung

Danfoss Ally ™ bietet Ihnen alle Vorteile eines vollwertigen intelligenten Heizsystems - in einer einfachen, benutzerfreundlichen App.
Mit Danfoss Ally ™ haben Sie die volle Kontrolle über Ihre Heizkörper- und Warmwasser-Fußbodenheizung und reduzieren Ihre Heizkosten.
Von praktisch überall und zu jeder Zeit, egal ob Sie zu Hause oder unterwegs sind.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

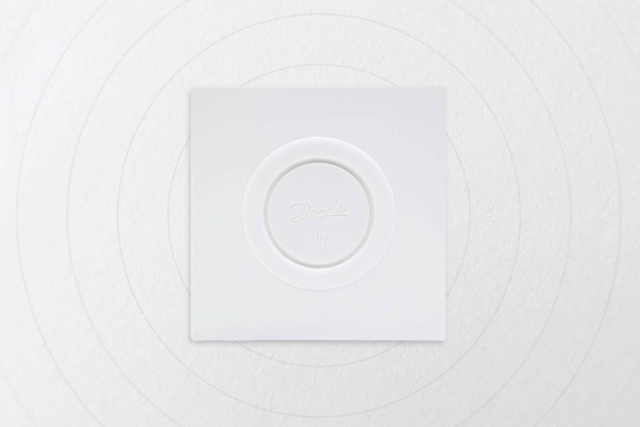

Danfoss Ally™ Gateway, zentrales Portal

Danfoss Ally ™ Gateway ist ein programmierbares Steuerungssystem, das alle Danfoss Ally ™ -Geräte mit einem LAN-Kabel mit dem Internet verbindet und Ihre Heizung über die Danfoss Ally ™ App intelligent und drahtlos steuert.

Das Netzteil und das LAN-Kabel für die Internetverbindung sind im Lieferumfang enthalten.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

Danfoss Ally™ Elektronischer Heizkörperthermostat

Der Danfoss Ally ™ Heizkörperthermostat ist ein angeschlossener Kühlerthermostat für den Gebrauch in 1-2 Familienhäusern oder kleineren Büros gedacht.

Der Thermostat ist batteriebetrieben, kompakt und einfach mit einem manuellen Handrad und einem einzigen Knopf zu bedienen. Das ZigBee 3.0-zertifizierte Produkt arbeitet mit dem Danfoss Ally Gateway ™ den Danfoss Icon OTA Produkten für die Fußbodenheizung sowie und mit Systemen von Drittanbietern unter Verwendung des ZigBee-Protokolls zusammen.
