Engineering Gebäudetechnik 4.0 für intelligente Gebäude
Hier kommt Gebäudetechnik 4.0 ins Spiel. Der Übergang zur Gebäudetechnik 4.0 erfordert eine enge Zusammenarbeit zwischen vielen Interessengruppen. Und am Ende profitieren alle davon.
eBook Digital Hydronics™
Erweitern Sie Ihr Wissen über Gebäudetechnik 4.0
Jetzt herunterladen
Funktionen und Vorteile
Das Heizen und Kühlen unserer Gebäude macht etwa 30 % des Endenergieverbrauchs in der EU aus.
Die Optimierung von HLK-Systemen in Gebäuden erfordert mehr als nur die Verbesserung der Effizienz der Heiz- oder Kühlanlagen (z. B. Wärmepumpen, Kessel, Kaltwassersätze).
Es ist auch wichtig, sich mit der Verteilung von Heizung und Kühlung von den zentralen Erzeugern zu den Endverbrauchern, den Endgeräten wie Gebläsekonvektoren (FCU) und Flächenheizungen zu beschäftigen.
Die EU-Rechtsvorschriften, einschließlich der Richtlinie über die Gesamtenergieeffizienz von Gebäuden (EPBD) und der Ökodesign-Richtlinie, enthalten wichtige Bestimmungen zur Optimierung technischer Gebäudesysteme. Diese haben jedoch noch nicht in vollem Umfang auf Versäumnisse des Marktes reagiert, weshalb das Potenzial des hydraulischen Abgleichs noch weitgehend ungenutzt ist.
Danfoss AB-QM war Vorreiter bei der Umstellung des Marktes auf effizientere Lösungen für den Abgleich und die Regelung moderner HLK-Systeme. Das Konzept der Kombination aus einem Regelventil und einem eingebautem Druckregler ist mittlerweile in den meisten Märkten der Welt als Standard anerkannt.
Das AB-QM PICV kombiniert präzise druckunabhängige Regelung mit hohem Komfort. Es lässt sich einfach auswählen, mühelos installieren und problemlos einstellen.
Durch die Kombination mehrerer Funktionen in einem Ventil ist das AB-QM auch eine äußerst kosteneffiziente Wahl. Durch die Verkürzung des Auslegungsprozesses, die Zeitersparnis während der Inbetriebnahme und die Effizienzsteigerung während des Betriebs ist dies ein wirtschaftlicher Vorteil mit entweder negativen oder sehr kurzen Amortisationszeiten.
- Ferngesteuerter Massenupload der ausgelegten Durchflüsse über das Konfigurationstool/BMS (bis zu 64 Stellantriebe/Ventile gleichzeitig)
- Einstellung und Korrektur des Durchflusses können zentral vom BMS/Computer aus erfolgen
- Spülen des Systems zentral vom BMS/Computer aus (alle auf einmal, ein Stockwerk nach dem anderen, jeweils ein Ventil nach dem anderen)
- Verwendung von BACnet- oder ModBus-Standard-Buskommunikation und vorkonfektionierten Kabeln für eine einfache BMS-Integration
- Vollständige Transparenz des Energieverbrauchs im Gebäude für Heizen/Kühlen mit AB-QM und NovoCon
Wie werden HLK-Systemdaten erfasst?
Gebäudetechnik 4.0-Systeme sind nicht nur intelligent, sondern auch clever. Sie wissen, wie sie Effizienzprobleme erkennen und Energiekosten senken können.
Der Schlüssel zum Erfolg ist die aktive Nutzung der Informationen, die aus Gebäude- und HLK-Daten gewonnen und im Gebäudemanagementsystem gespeichert werden.
Digitale IoT-Stellantriebe liefern aussagekräftige Daten und können mit Daten von optionalen Temperatur- und Durchflusssensoren ergänzt werden.
Dies hilft Ihnen, die Energieflüsse zu steuern und Service- und Wartungsaktivitäten zu planen.
Bild Copyright: Bert Teunissen/EDGE
Suchen Sie nach Lösungen, die dazu beitragen, den CO2-Fußabdruck Ihrer Gebäude zu verringern?
Dann sehen Sie sich unser Animationsvideo über Danfoss Digital Hydronics an.
Anwendungen
Endgeräte wie Gebläsekonvektoren, Kühlkonvektoren oder Flächenheizungen und -kühlungen sorgen in jedem Raum eines Gebäudes für Heizung und/oder Kühlung. Sie benötigen Hunderte oder Tausende von Regelventilen und Stellantrieben für die Temperaturregelung. Durch den Einsatz intelligenter digitaler Stellantriebe und druckunabhängiger Abgleich- und Regelventile (PICVs) werden die BMS-Echtzeit-HLK-Daten des Gebäudes übertragen, während der dynamische hydraulische Abgleich für eine optimale Energieeffizienz sorgt.
Klimageräte versorgen die Gebäude mit frischer Luft. Die Heiz- oder Kühlwärmetauscher verteilen eine große Menge Wasser. Durch die Optimierung der Ströme mit groß dimensionierten PICVs, die mit einer intelligenten digitalen Regelung der Vor- und/oder Rücklauftemperaturen ausgestattet sind, in Kombination mit Frequenzumrichtern arbeiten die Geräte viel effizienter.
Trinkwarmwassersysteme sind eine Herausforderung, wenn es um den Schutz vor Legionellen geht. Durch die Überwachung des Haupt-Durchflusses und der Temperaturen an der Wärmequelle und den Einsatz thermischer Abgleichventile schaffen Sie eine sichere und zuverlässige Lösung. Ausgestattet mit elektronischen Desinfektionssteuerungen und verbunden mit dem Gebäudemanagementsystem sind die Daten für Fernüberwachung und vorbeugende Maßnahmen einfach zu verwenden.
Intelligente HLK-Regelungslösung für den I-Tower im WTC Amsterdam, Niederlande
Video eines Projektes über die Modernisierung des HLK-Systems im I-Tower des World Trade Center Amsterdam, Niederlande.
Verwandte Produkte

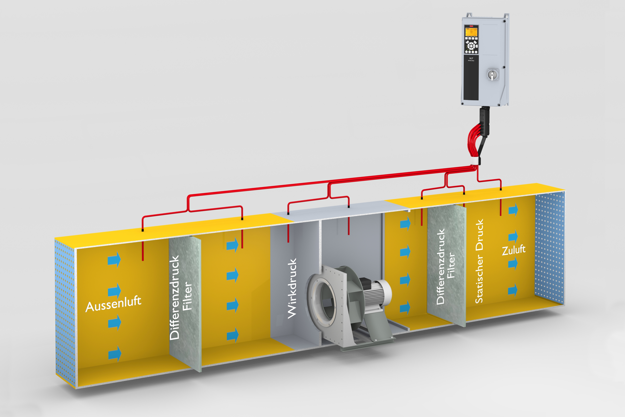

Der VLT® Drucktransmitter PTU 025 unterstützt Sie bei der Erfüllung der neuen EU-Richtlinie für RLT-Anlagen. Er lässt sich schnell in den VLT® HVAC Drive FC 102 integrieren und dann reicht eine kurze Parametrierung aus.
MTCV Thermal balancing valves provide a dynamic, temperature based, balancing solution for drinking water applications. Combined with the CCR2+ a smart and energy-efficient electronic control solution for monitoring and disinfecting DHW systems is established.
Druckunabhängige Abgleich- und Regelventile (PICV) bieten sowohl eine Regelfunktion als auch eine dynamische Abgleichlösung für HLK-Anwendungen. Die Ventile beseitigen Durchflussschwankungen, die in Systemen mit variablem Durchfluss aufgrund von Druckschwankungen bei Teillast auftreten.

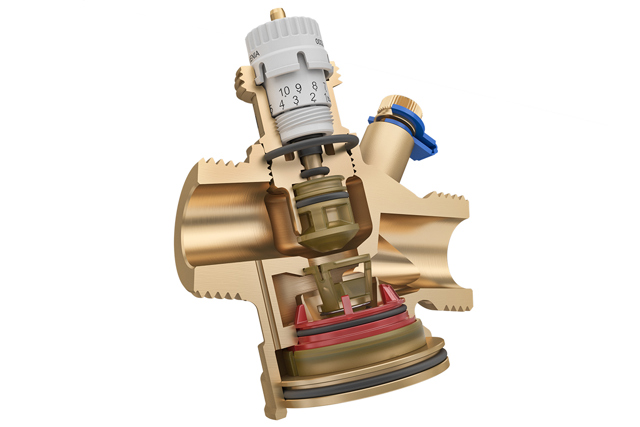

Die druckunabhängigen Regelventile AB-QM 4.0 (PICV) sind der Nachfolger des Danfoss AB-QM. Sie bieten erstklassige Spezifikationen und eine einfache Installation. Die Regelgüte ist sehr genau und das Ventil hat eine - noch immer - einmalige Ventilautorität von 100% Der erforderliche Auslegungsdurchfluss kann einfach durch Drehen des Einstellrades oben am Ventil auf eine Voreinstellung zwischen 10 und 100 % des Nenndurchflusses eingestellt werden. Zur präzisen Regelung des Durchflusses durch die Ventile steht eine Vielzahl von Ein-/Aus-, modulierenden und digitalen Stellantrieben zur Verfügung.
Der robuste und intelligente Frequenzumrichter FC102 optimiert Pumpen- und Lüfteranwendungen in Gebäudemanagementsystemen und lässt sich in den meisten Klimazonen im Freien einsetzen.
