Vielfältige Erweiterungen für optimale Anpassung

Alle Danfoss Drives Frequenzumrichter bieten bereits im Basisgerät eine große Zahl wesentlicher Funktionen, die für ihre jeweilige Aufgabe, beispielsweise Industrie-, Gebäudetechnik- oder Wasseranwendungen notwendig sind. Damit lassen sich viele typische Anwendungen bereits mit diesen Geräten und einer passenden Feldbus-Schnittstelle lösen.

Dennoch sind in der Praxis auch anspruchsvolle Anwendungen dabei, die besondere Funktionen oder Schnittstellen benötigen. Dazu zählen in der Industrie Sync/Pos-Aufgaben, die Steuerung von Kaskaden-Schaltungen in der Wasseraufbereitung und -verarbeitung oder termingebundene Änderungen der Steuerung in der Gebäudetechnik. Dafür bieten die Danfoss Frequenzumrichter verschiedene Steckplätze, die entsprechende Optionen zur Erweiterung des Funktionsumfangs, der Schnittstellen oder auch eine Änderung der Feldbusschnittstelle wegen Systemwechsels erlauben.

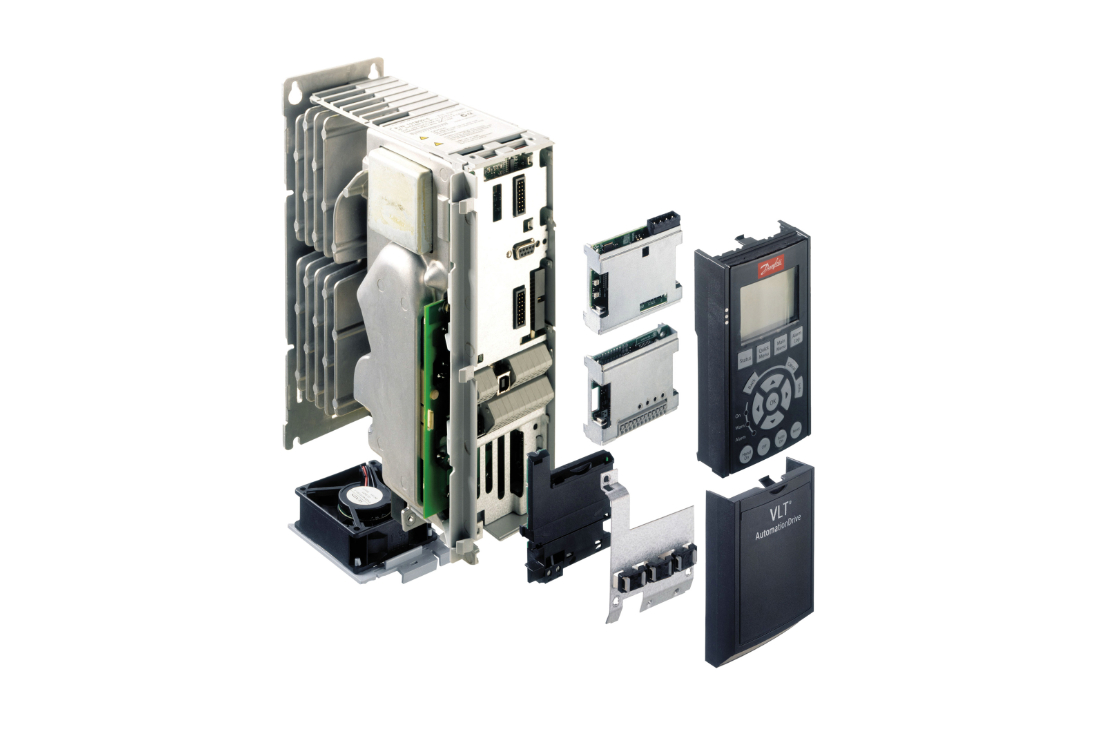

Explosionszeichnung VLT AutomationDrive
Insgesamt stehen bis zu 4 Steckplätze für Erweiterungsmodule bereit

4 Steckplätze für Feldbusse und funktionale Erweiterungen

Der VLT® AutomationDrive FC301/302 stellt insgesamt 4 Plätze für zusätzliche Optionen Bereit. Die mit A bis D bezeichneten Steckplätze dienen dabei der Erweiterung bestimmter Bereiche:

  1. Steckplatz für die Feldbus-Optionen, beispielswiese Profibus oder Ethernet-basierte Feldbusse
  2. Funktionale Erweiterungen - beispielsweise zusätzliche Ein-/Ausgänge oder Relais-Optionen
  3. Programmierbare und komplexe Funktionen, beispielsweise Sync-/Pos-Anwendungen, Anschlussklemmen nach NAMUR-Belegung oder individuell programmierte (Kleinst-)Steuerungen
  4. 24 V-Versorgung oder Echtzeituhr

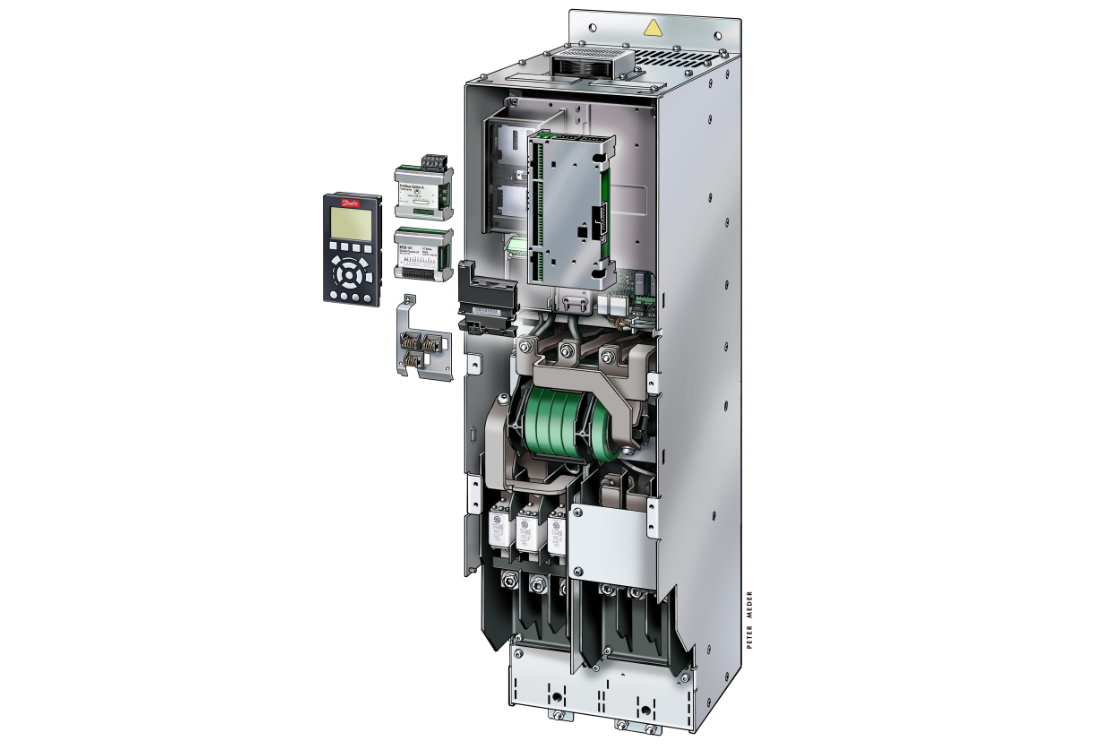

Explosionszeichung D-Gehäuse VLT AutomationDrive
Auch die Gerätetypen höherer Leistung verwenden die gleichen Module

Alle Baugrößen verwenden identische Optionsmodule

Unabhängig von der Leistung des Umrichters nutzen alle VLT® AutomationDrive eine identische Steuerkarte. Damit gewährleistet Danfoss Drives, dass die Anschlüsse der Steuerleitungen und Schnittstellen ebenfalls identisch sind - und natürlich auch damit die gleichen Optionsmodule in allen Baugrößen einzusetzen sind. Kennen Sie also einen Umrichter, so kennen Sie alle.

Für die Bedieneinheiten stehen neben einer Blindabdeckung ein numerisches, ein graphisches oder Display zur drahtlosen Steuerung des Umrichters mittels Phone, Computer oder Tablet bereit. Die Displays sind hot-swap-fähig, und dadurch jederzeit auszutauschen.

Dokumente

Dokumente
Typ Name Sprache Gültig für Aktualisiert Download Dateityp
Installationsanleitung Profibus DP MCA 101 Deutsch Mehrfach 10 Aug., 2015 5.4 MB .pdf
Installationsanleitung Safety Option MCB 150-151 Deutsch Mehrfach 24 Apr., 2019 3.4 MB .pdf
Programmieranleitung VLT PROFINET MCA 120 Deutsch Mehrfach 10 Dez., 2014 1.5 MB .pdf
Installationsanleitung VLT Programmable I-O MCB 115 Deutsch Mehrfach 03 Juli, 2015 2.0 MB .pdf
Installationsanleitung VLT® EtherNet-IP MCA 121 Deutsch Mehrfach 15 Dez., 2014 4.1 MB .pdf
Installationsanleitung VLT® Extended Relay Card MCB 113 Deutsch Mehrfach 15 Jan., 2021 29.1 MB .pdf
Programmieranleitung VLT® PROFIBUS DP MCA 101 Deutsch Mehrfach 12 Mai, 2016 2.0 MB .pdf
Installationsanleitung VLT® Safety Options MCB 150,151, 152 Deutsch; Englisch; Französisch; Italienisch Mehrfach 15 Juli, 2024 1.4 MB .pdf
