VLT® AutomationDrive FC301/302 - Technische Daten

Grundgerät ohne Erweiterungen

Hauptnetzversorgung (L1, L2, L3)
Versorgungsspannung 200-240 V AC
380-500 V AC
525-600 V AC
525-690 V AC
Netzfrequenz 50/60 Hz
Verschiebungsleistungsfaktor (cos ф) nahe Gerät >0,98
Schalten am Netzeingang L1, L2, L3 1-2 Mal/min.
Ausgangsdaten (T1, T2, T3)
Ausgangsspannung 0-100 % der Versorgungsspannung
Ausgangsfrequenz 0-590 Hz
Schalten am Ausgang Unbegrenzt
Rampenzeiten 0,01-3600 s
Digitaleingänge
Programmierbare Digitaleingänge 6*
Änderbar zu Digitalausgang 2 (Klemme 27, 29)
Logik PNP oder NPN
Spannungsbereich 0-24 V DC
Maximale Spannung
am Eingang
28 V DC
Eingangswiderstand, Ri ca. 4 kΩ
Abtastintervall 5 ms
* Zwei der Eingänge können als Digitalausgänge verwendet werden
Analogeingänge
Analogeingänge 2
Betriebsarten Spannung oder Strom
Spannungsbereich 0 bis +10 V (skalierbar)
Strombereich 0/4 bis 20 mA (skalierbar)
Genauigkeit der Analogeingänge Max. Abweichung:
0,5 % der Gesamtskala
Pulseingänge
Programmierbare Pulseingänge 2*
Spannungsbereich 0-24 V DC (PNP positive Logik)
Pulseingangsgenauigkeit (0,1-1 kHz) Max. Abweichung:
0,1 % der Gesamtskala
* Zwei der Digitaleingänge können als Pulseingänge verwendet werden.
Digitalausgänge
Programmierbare Digital-/Pulsausgänge 2
Spannungsniveau am Digital-/Pulsausgang 0-24 V DC
Max. Ausgangsstrom
(Sink oder Source)
40 mA
Max. Ausgangsfrequenz 0-32 kHz
Genauigkeit am Pulsausgang Max. Abweichung:
0,1 % der Gesamtskala
Analogausgang
Programmierbare Analogausgänge 1
Strombereich am Analogausgang 0/4-20 mA
Max. Last zu Masse am Analogausgang (Klemme 30) 500 Ω
Genauigkeit am
Analogausgang
Max. Abweichung:
0,5 % der Gesamtskala
  • Der Frequenzumrichter ist gegen Kurzschlüsse an Motorklemmen R, S, T geschützt
  • Schutz gegen Netzphasenfehler
    – Fortschrittliches Datenprotokoll mit Echtzeitstempel
    – D-Option VLT° Real-time Clock Option MCB 117
Steuerkarte
USB-Schnittstelle 1,1 (volle Geschwindigkeit)
USB-Buchse Typ„B“
RS485-Schnittstelle Bis 115 kBaud
Max. Last (10 V) 15 mA
Max. Last (24 V) 200 mA
Relaisausgang
Programmierbare Relaisausgänge 2
Max. Belastungsstrom der Klemme (AC) an 1-3 (NC), 1-2 (NO), 4-6 (NC) Leistungskarte 240 V AC, 2 A
Max. Belastungsstrom der Klemme (AC -1) an 4-5 (NO) Leistungskarte 400 V AC, 2 A
Min. Belastungsstrom der Klemme an 1-3 (NC), 1-2 (NO), 4-6 (NC), 4-5 (NO) Leistungskarte 24 V DC 10 mA, 24 V AC 20 mA
Umgebungsbedingungen
Schutzartklasse IP: 00/20/21/54/55/66
UL-Typ: Gehäuse/1/12/3R/4X
Vibrationstest 0,7 g
Max. relative Feuchtigkeit 5-95 % (IEC 721-3-3); Klasse 3K3
(nicht kondensierend) bei Betrieb
Umgebungstemperatur Max. 50 °C ohne Leistungsreduzierung
Galvanische Trennung aller I/O-Netzversorgungen gemäl3 PELV
Aggressive Umgebung Entwickelt für 3C3 (IEC 60721-3-3)
Umgebungstemperatur
  • Betriebstemperaturbereich von -25 °C bis 50 °C ohne Leistungsreduzierung Max 55 °C mit Leistungsreduzierung
Feldbus­-Kommunikation
Standardmäl3ig integriert: FC-Protokoll N2 Metasys FLN Apogee Modbus RTU Gegebenenfalls:
VLT° PROFIBUS DP V1 MCA 101
VLT° DeviceNet MCA 104
VLT° CANopen MCA 105
VLT° 3000 PROFIBUS Converter MCA 113
VLT° 5000 PROFIBUS Converter MCA 114
VLT° PROFINET MCA 120
VLT° EtherNet/IP MCA 121
VLT° Modbus TCP MCA 122
VLT° POWERLINK MCA 123
VLT° EtherCAT MCA 124
VLT° 5000 DeviceNet Converter MCA 194
Schutzmodus für möglichst lange Betriebsdauer
  • Elektronischer thermischer Motorüberlastschutz
  • Übertemperaturschutz
  • Der Frequenzumrichter ist gegen Erdschlüsse an Motorklemmen U, V, W geschützt
  • Echtzeituhr mit Notstrombatterie
  • Zustandsorientierte Überwachung

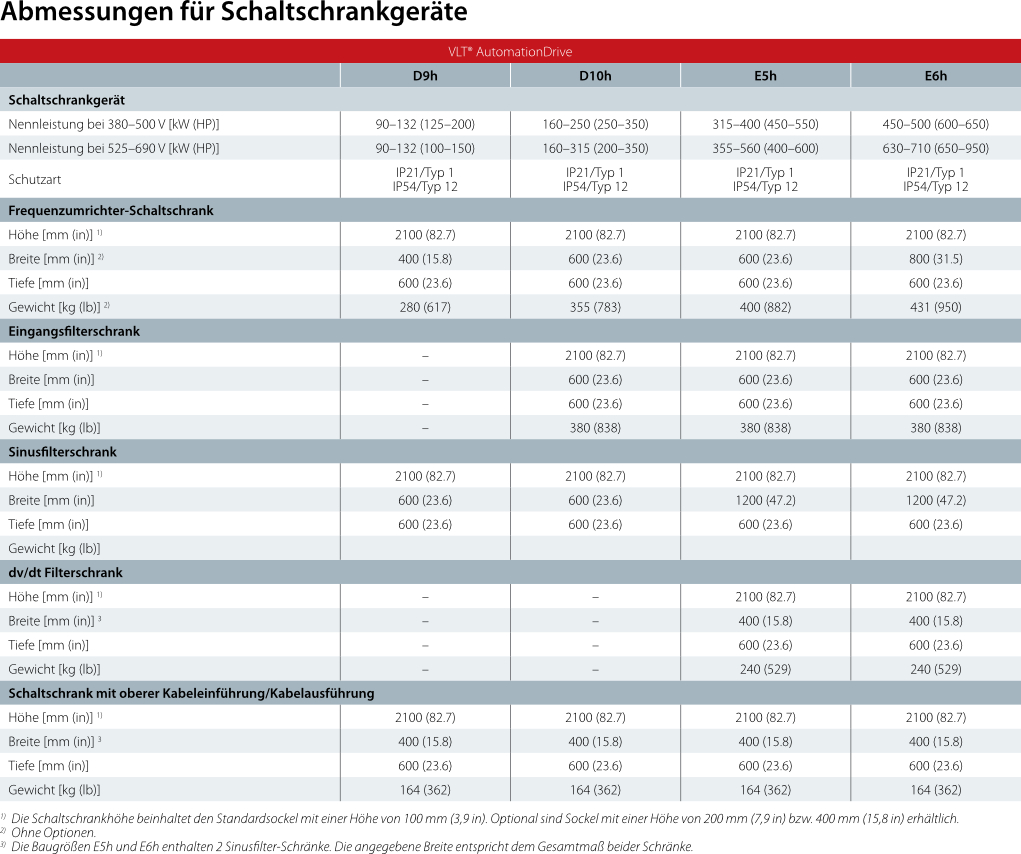

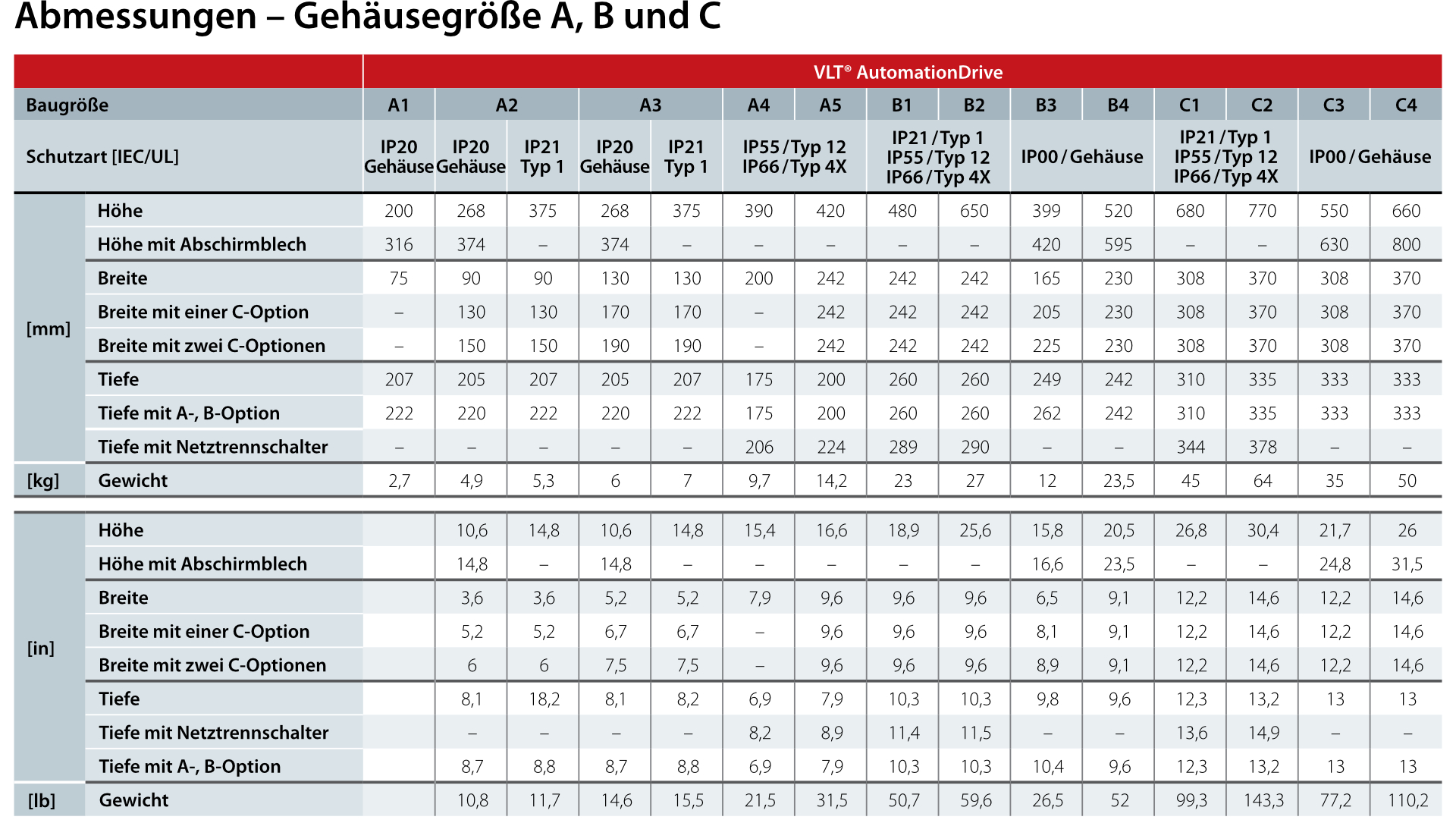

Abmessungen – Gehäusegröße A, B und C

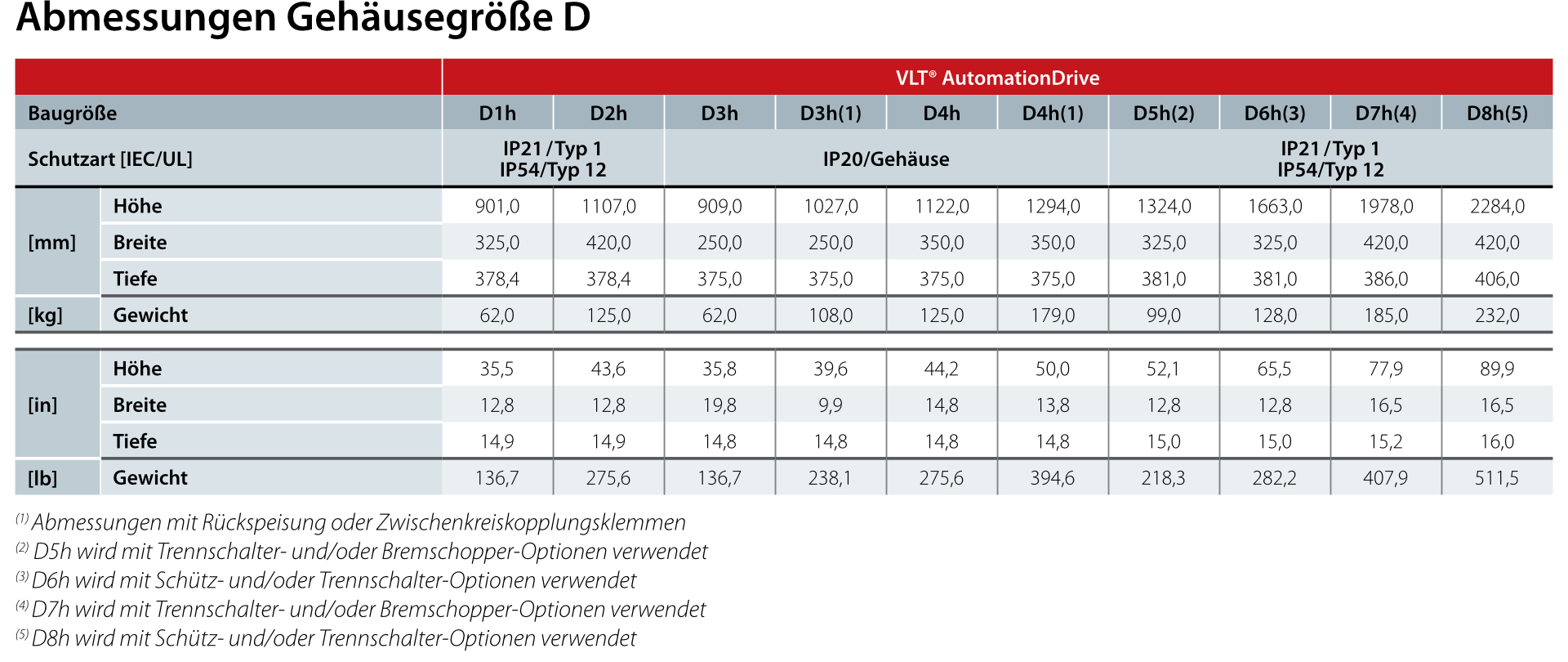

Abmessungen Gehäusegröße D

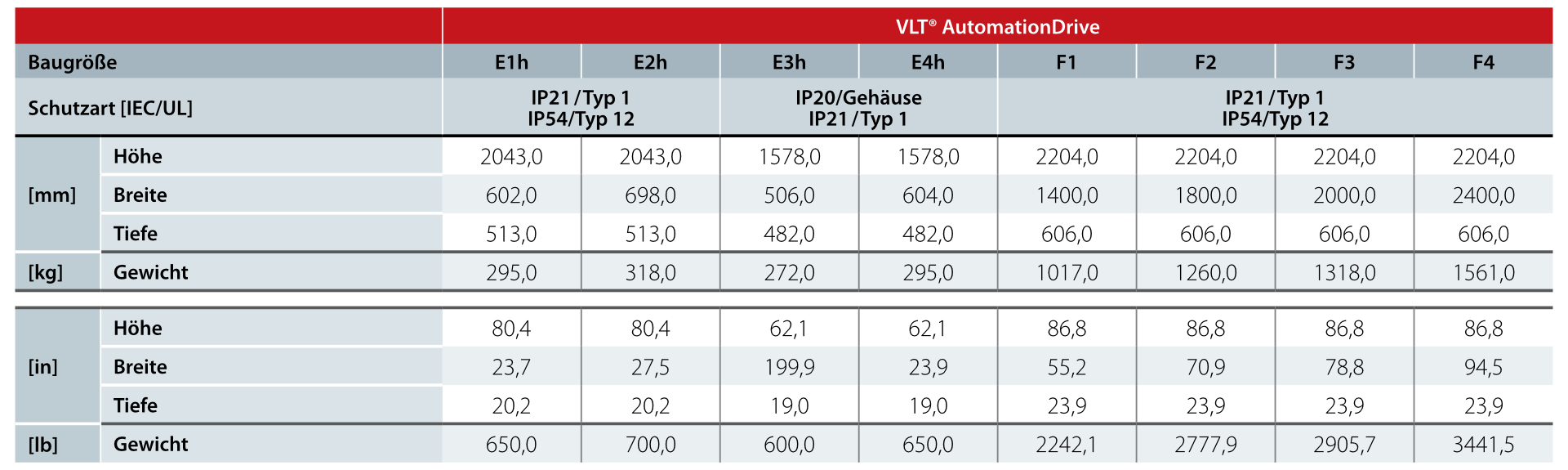

Abmessungen – Baugrößen E und F
