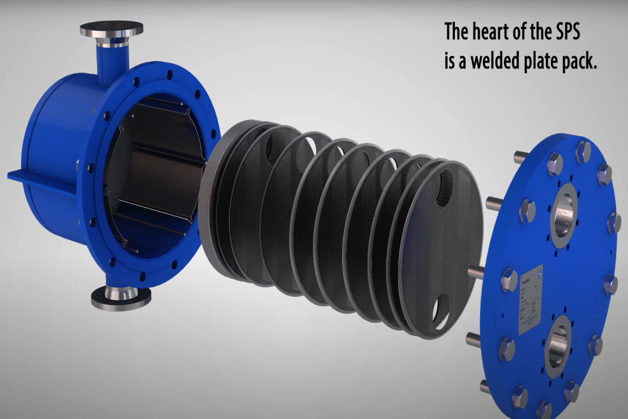

Unsere SONDEX® Plate & Shell Wärmetauscher (SPS) sind die perfekte Wahl für Kondensations- und Dampfheizaufgaben. Ein vollverschweißtes Plattenpaket macht die Wärmetauscher bestens für den Umgang mit aggressiven Medien sowie hohem Druck und Temperaturen anwendbar. Sie sind platzsparender und wesentlich leichter und damit ein guter Ersatz für Rohrbündelwärmetauscher.
SONDEX® Plate&Shell-Wärmetauscher (SPS) kombinieren die Stärken von Rohrbündel- und Plattenwärmetauschern, indem sie Betriebsdruck und Betriebstemperatur des Ersteren beibehalten und gleichzeitig den hohen Wirkungsgrad des Letzteren bieten. Mit dieser Lösung erhalten Sie das Beste aus beiden Welten: Unsere Plate&Shell-Wärmetauscher bieten eine unübertroffene Leistung für eine Vielzahl von Anwendungen, insbesondere im Bereich der Dampfkondensation.
Funktionen und Vorteile
Ein extrem anpassungsfähiger Wärmetauscher: Die beste Lösung für den Umgang mit Kondensationsanwendungen, insbesondere bei Aufgaben ohne Kondensatunterkühlung. Sie sind auch perfekte Dampfheizungen für saubere Flüssigkeiten, demineralisiertes Wasser und saubere Thermalöle.
Der Wärmetauscher ist so ausgelegt, dass er sowohl gegen thermische Schläge als auch gegen thermische- und Druck-Ermüdung sehr widerstandsfähig ist. Er eignet sich für zyklische Aufgaben und Anwendungen mit abrupten, großen Temperaturschwankungen.
Erhältlich als geschraubte und vollverschweißte Ausführung. Die vollverschweißten Typen können höhere Temperaturen und Druckniveaus verarbeiten als die geschraubten Typen. Sie können jedoch nicht zur Reinigung geöffnet werden. Dies kann stattdessen mit CIP (Cleaning in Place) Systemen erfolgen.
Anwendungen
- HLK-Industrie
- Schiffs-/Offshore-Industrie
- Molkerei-/Lebensmittel-/Getränkeindustrie
- Zuckerindustrie
- Biogasindustrie
- Kältetechnikindustrie
- Zellstoff- und Papierindustrie
- Schwerindustrie
- Bergbauindustrie
- Petrochemische Industrie
- Chemische Industrie
- Kondensation
- Dampfheizung
- Ölkühler
- Gasheizungen/-kühler
Technische Infos:
- Anschlussgrößen von DN25 bis DN300 (1" bis 12")
- Gestellkonstruktion nach PED 2014/68/EU (EN13445) und ASME Sek. VIII, Div. 1
- Plattenmaterial: AISI 304/316, Titan*
- Gehäusematerial: Kohlenstoffstahl, Edelstahl
- Betriebsdruck bis zu 40 bar (580 psi)
- Betriebstemperatur -10 °C bis 250 °C (-14 °F bis 482 °F) für verschraubte
- Ausführung; bis zu 400°C (752 °F) für vollverschweißte Ausführungen
*Andere Materialien sind auf Anfrage möglich.
Wie funktioniert ein SONDEX® Plate&Shell-Wärmetauscher
Dokumente
| Typ | Name | Sprache | Gültig für | Aktualisiert | Download | Dateityp |
|---|---|---|---|---|---|---|
| Broschüre | A world of heat exchangers | Englisch | Mehrfach | 13 Feb., 2024 | 7.1 MB | |
| Broschüre | Heat exchangers for the power industry | Englisch | Mehrfach | 12 Feb., 2024 | 5.4 MB | |
| Datenblatt | SONDEX® Plate and shell heat exchanger (SPS) | Englisch | Mehrfach | 25 Okt., 2022 | 1.4 MB | |
| Broschüre | SPS plate and shell heat exchangers | Englisch | Mehrfach | 12 Feb., 2024 | 4.5 MB |
