水和污水处理应用的高能效
VLT® AQUA Drive 变频器专用于为交流电动机驱动的水和污水处理应用提供高效性能。此变频器拥有大量强大的标准功能，这些功能还可通过性能改进选件进行扩展，同时适用于新项目和改造项目。
实时分析的工作原理是什么？
我们的 VLT® AQUA Drive 采用获得专利的最新边缘计算技术进行了更新。通过监控电机和泵，支持工厂长时间正常运行，节省运营成本。使用边缘计算解决方案，每秒采集数次数据，确保任何超出正常范围的测量值都会触发警告，从而最大限度地降低未检测到异常的风险。

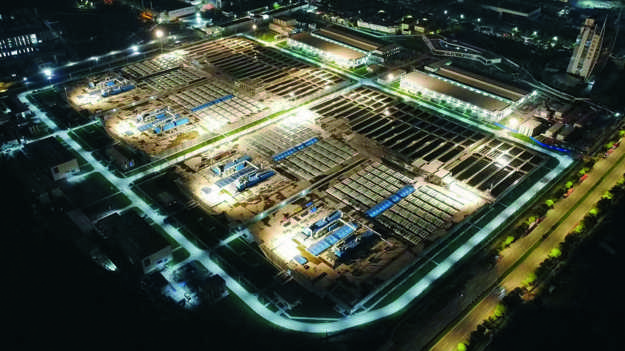

由于水或污水处理厂日常的负载变化相当大，在一些旋转设备（如泵和鼓风机）上使用电机控制经济划算。相比传统的变频器解决方案，新一代 VLT AQUA 变频器可真正实现第一年节省 10–30% 的成本。设备使用寿命长、能耗低、维护成本低，实现低拥有成本。
快捷和用户友好的菜单，方便进行水和泵的设置，缩短了安装时间，确保快速实现高能效和电机控制。将重要的参数集中在一处，可显著降低配置错误的风险。
经世界高效解决方案联盟认可为太阳能脉冲高效解决方案。
1000 个高效解决方案由全球最好的解决方案组成，提供清洁且可盈利的解决方案，保护环境。VLT® AQUA Drive 在可行性、可部署性和可持续性方面经过了评估。
电源电压和功率范围
- 1 x 200-240 V...1.1-22 kW
- 1 x 380-480 V...7.5-37 kW
- 3 x 200-240 V...0.25-45 kW
- 3 x 380-480 V...0.37 kW – 1 MW
- 3 x 525-600 V...0.75-90 kW
- 3 x 525-690 V...1.1 kW – 1.4 MW
低谐波变频器
- 3 x 380-480 V...132-450 kW
12 脉冲变频器
- 3 x 380-500...250-1000 kW
- 3 x 525-690...250-1400 kW
特点和优势
专门设计的软件可防止水锤等现象，保护了资产
由于变频器可控制专用于减少热损耗的算法和设计，因此实现了能效最大化
独特的背部风道冷却概念可将 90% 的热量传递到室外，节省了与空调相关的大量能源
内置可调的射频干扰滤波器和集成直流回路电抗器，减少了电磁干扰和谐波失真
自由编程警告和报警，为应用提供完美的系统集成和适应性
自动能量优化节省了 3–8% 的能源
