Unsere Platten- und Mantelwärmeübertrager von SONDEX® (SPS) sind die perfekte Wahl für Kondensations- und Dampfheizungsaufgaben. Durch das vollverschweißte Plattenpaket eignen sich die Wärmeübertrager gut für die Handhabung aggressiver Medien sowie hoher Drücke und Temperaturen. Sie erfordern weniger Platz und wiegen viel weniger, und eignen sich daher gut als Ersatz für Rohrbündelwärmeübertrager.
Unsere Platten- und Mantelwärmeübertrager von SONDEX® (SPS) vereinen die Stärken von Rohrbündelwärmeübertragern sowie Plattenwärmeübertragern und bieten den hohen Betriebsdruck und die Temperaturen des Ersteren in Verbindung mit dem hohen Wirkungsgrad des Letzteren. Als „Best of both worlds“-Lösung (das Beste aus zwei Welten) bieten unsere Platten- und Mantelwärmeübertrager eine unübertroffene Leistung für ein breites Anwendungsspektrum, insbesondere bei der Dampfkondensation.
Funktionen und Vorteile
Sehr anpassungsfähiger Wärmeübertrager. Eine ausgezeichnete Wahl für den Umgang mit Kondensationsaufgaben. Sie eignen sich auch perfekt als Dampfheizungen für saubere Flüssigkeiten, demineralisiertes Wasser und saubere Thermoöle.
Der Wärmeübertrager ist so konzipiert, dass er sehr widerstandsfähig gegen Temperaturschocks sowie Wärme- und Druckermüdung ist und sich daher sehr gut für zyklische Einsätze und andere Vorgänge mit plötzlichen, großen Temperaturschwankungen eignet.
Erhältlich in verschraubter und vollverschweißter Ausführung. Die vollverschweißten Modelle können höhere Temperaturen und Drücke vertragen als die verschraubten Versionen, können aber nicht zur Reinigung geöffnet werden. Diese kann stattdessen mit CIP-Systemen (Cleaning in Place) erfolgen.
Anwendungen
- HLK-Industrie
- Schiffs-/Offshore-Industrie
- Molkerei-/Lebensmittel-/Getränkeindustrie
- Zuckerindustrie
- Biogasindustrie
- Zellstoff- und Papierindustrie
- Schwerindustrie
- Bergbauindustrie
- Petrochemische Industrie
- Chemische Industrie
- Kondensation
- Dampfheizung
- Ölkühler
- Gasheizungen/-kühler
Technische Spezifikationen
- Anschlüsse von DN25 bis DN300
- (Rahmen nach FEA und PED 2014/68/EU (EN13445) und ASME Abschnitt VIII, Div. 1 Baunormen) Anschluss Standard
- Platten aus AISI 304/316, Titan.
- Gehäusematerial: Kohlenstoffstahl, Edelstahl
- Betriebsdruck bis zu 40 bar
- Betriebstemperatur 10 °C bis 250 °C bei verschraubten Ausführungen (bis 400 °C bei vollverschweißten Ausführungen)
Andere Werkstoffe auf Anfrage erhältlich

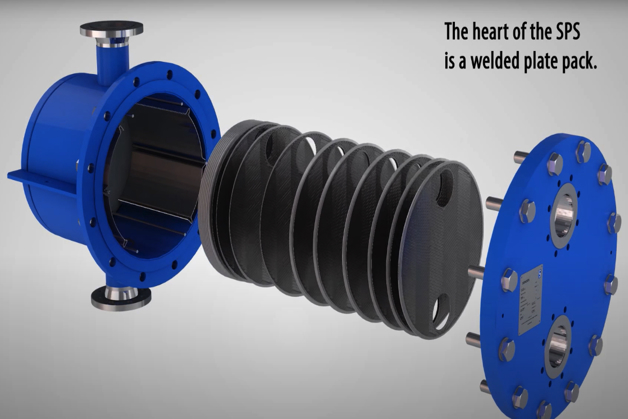

Wie funktioniert ein Platten- und Mantelwärmetauscher?
In diesem Video zeigen wir Ihnen den Aufbau, die Montage und das Funktionsprinzip eines Platten- und Mantelwärmetauschers.
Dokumente
| Typ | Name | Sprache | Gültig für | Aktualisiert | Download | Dateityp |
|---|---|---|---|---|---|---|
| Broschüre | A world of heat exchangers | Englisch | Mehrfach | 18 Nov., 2024 | 7.2 MB | |
| Broschüre | A world of heat exchangers | Bulgarisch | Bulgarien | 04 Okt., 2024 | 5.3 MB | |
| Broschüre | A world of heat exchangers | Rumänisch, Moldauisch, Moldawien | Rumänien | 10 Okt., 2024 | 9.7 MB | |
| Broschüre | Heat exchangers for the power industry | Englisch | Mehrfach | 19 Nov., 2024 | 4.8 MB | |
| Datenblatt | SONDEX® Plate and shell heat exchanger (SPS) | Englisch | Mehrfach | 25 Okt., 2022 | 1.4 MB | |
| Broschüre | SPS plate and shell heat exchangers | Englisch | Mehrfach | 12 Feb., 2024 | 4.5 MB |
