Statyczne równoważenie hydrauliczne

Jak działa równoważenie statyczne?

W przypadku statycznego równoważenia hydraulicznego przepływy są regulowane ręcznie za pomocą zaworów zależnych od zmian ciśnienia. Przepływy są obliczane i ustawiane wyłącznie dla pełnego obciążenia instalacji – optymalna dystrybucja czynnika grzewczego odbywa się zatem tylko w sytuacji maksymalnego wykorzystania systemu grzewczego. Oznacza to, że obciążenie częściowe lub zmieniające się obciążenie w instalacji nie mogą być odwzorowane za pomocą tego rozwiązania – dlatego jest ono znane jako równoważenie statyczne.

Jeśli w obliczeniach uwzględni się obciążenie ogrzewania pomieszczenie po pomieszczeniu, równoważenie statyczne oferuje najlepszy stosunek kosztów do korzyści wśród rozwiązań równoważących dla domów jednorodzinnych i bliźniaków lub domów wielorodzinnych z małymi lokalami mieszkalnymi. Dzieje się tak, ponieważ wymagane zawory termostatyczne lub zawory równoważące zależne od zmian ciśnienia są już obecne w większości istniejących systemów lub w razie potrzeby można je zmodernizować po niskich kosztach. Nawet w przypadku systemów ogrzewania podłogowego równoważenie statyczne jest całkowicie wystarczające dla mniejszych jednostek mieszkalnych, ponieważ równoważenie dynamiczne oferuje tylko nieznaczne korzyści ze względu na bezwładność systemu. W tym przypadku najlepsze wyniki uzyskuje się w przypadku wstępnego równoważenia statycznego w połączeniu z adaptacyjną optymalizacją ogrzewania w oparciu o temperaturę pomieszczenia.

Ponieważ przepływy są optymalnie zrównoważone tylko w przypadkach pełnego obciążenia, w przypadkach obciążenia częściowego często pojawiają się hałasy z instalacji, które są spowodowane zwiększonymi prędkościami przepływu w zaworach termostatycznych. Należy również pamiętać, że przypadek pełnego obciążenia występuje tylko kilka dni w roku, a zatem system grzewczy nie jest optymalnie zrównoważony przez resztę roku. Niemniej jednak przeprowadzenie prostego równoważenia statycznego jest korzystniejsze energetycznie niż całkowite pominięcie równoważenia hydraulicznego. Nasza wskazówka: Połączenie „równoważenia statycznego” z wysokowydajną pompą o najniższej możliwej i stałej wysokości podnoszenia zapewnia solidną podstawę dla prawie każdej mniejszej jednostki mieszkalnej.

Odpowiednimi produktami do statycznego równoważenia hydraulicznego są zawory termostatyczne typu RA-N, RA-UN oraz wkładki zaworowe w połączeniu z mechanicznymi termostatami grzejnikowymi np. RA2000. Oraz rozdzielacze i regulatory do wodnego ogrzewania podłogowego Icon oraz zawory równoważące Danfoss serii Leno lub MSV-F2.

Related products

  • if (isSmallPicture) { Danfoss Icon2™; } else if (isBigColumns) { Danfoss Icon2™ } else { Danfoss Icon2™ }

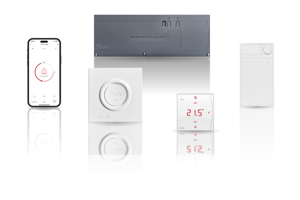

    Danfoss Icon2™

    Zaawansowane termostaty pokojowe do wodnego ogrzewania podłogowego i innych aplikacji z siłownikami. Zaprojektowane tak, aby uzupełnić każde wnętrze. Bezprzewodowe termostaty Danfoss Icon2™ otwierają nowe możliwości rozmieszczenia termostatów. Można je po prostu umieścić w dowolnym miejscu.

  • Wsparcie Danfoss Icon™

    Kliknij tutaj, aby znaleźć dokumentację, informacje o oprogramowaniu, filmy instalacyjne i instrukcje.

  • if (isSmallPicture) { Termostaty grzejnikowe - Danfoss; } else if (isBigColumns) { Termostaty grzejnikowe - Danfoss } else { Termostaty grzejnikowe - Danfoss }
    Termostaty grzejnikowe

    Termostaty grzejnikowe Danfoss utrzymują stałą żądaną temperaturę w poszczególnych pomieszczeniach i pomagają zmniejszyć zużycie energii.

  • if (isSmallPicture) { Zawory grzejnikowe – Danfoss; } else if (isBigColumns) { Zawory grzejnikowe – Danfoss } else { Zawory grzejnikowe – Danfoss }
    Zawory grzejnikowe

    Kompleksowa gama zaworów grzejnikowych Danfoss o solidnej konstrukcji zaprojektowanej tak, by sprostać wymaganiom budownictwa komercyjnego i przemysłowego, dostępnych dla niemal wszystkich systemów i warunków montażu.

  • if (isSmallPicture) { Ręczne zawory równoważące – Danfoss; } else if (isBigColumns) { Ręczne zawory równoważące – Danfoss } else { Ręczne zawory równoważące – Danfoss }
    Ręczne zawory równoważące

    Ręczne zawory równoważące stanowią rozwiązanie z zakresu statycznego równoważenia systemów HVAC. Zawory ograniczają przepływ przez różne części instalacji grzewczych, chłodniczych i ciepłej wody użytkowej. Ponieważ ręczne zawory równoważące nie mogą reagować na zmieniające się warunki, zaleca się stosowanie ich w systemach o stałym przepływie.
