丹佛斯 ASV 动态压差平衡阀能为双管供暖或制冷系统的水力平衡提供简单、可靠和成本效益高的方法。它们解决了压力波动的技术问题: 系统不平衡的根本原因和供热不均、噪音大、能耗高等问题。安装回流管的差压控制器 ASV-P 或 ASV-PV 和安装流量管的配套阀 ASV-BD、ASV-I 或 ASV-M。脉冲管连接这两个阀门,从而控制立管上的压差。联合使用散热器上的丹佛斯 RA-N 或 RA-UN 预设阀,系统在完全和部分负载条件下均可实现完美平衡。

第 4 代 ASV-PV 提供了许多独特的创新。其设计以安装人员、设计师和咨询师的需求为基础,以节约系统安装和调试期间的时间为重点。

特点和优势

设置标尺可见

可轻松调整压差设置,不需要借助特殊设备 清晰可见的设置标尺很容易确定设置值是否正确。设置环可以锁定,以防未经授权进行更改。

体型矮

减小安装尺寸,安装更灵活便捷。

更便于冲洗

在系统投入运行之前,可通过冲洗拆卸来提高系统可靠性。要提高系统的冲洗和流水速度,可以通过冲洗环配件暂时将 ASV-PV 阀门锁定在一个开启位置。

集成膜

阀体和压力膜片集成一个组件。这一设计可确保各口径尺寸的阀门的优秀低流量性能和极其理想的压差灵敏度。

丹佛斯 ASV-PV 的特性与功能

5 集动画系列描述了多户住宅建筑中双管供暖系统在水力平衡方面的挑战、基本情况和解决方案。

案例故事

  • if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

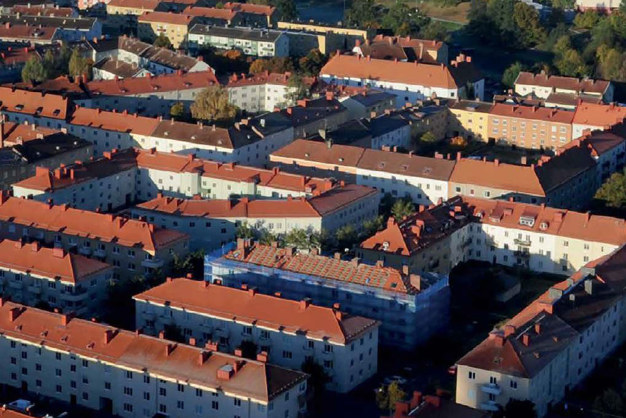

    瑞典延雪平四条街道建筑物中的 ASV 动态平衡阀

    在过去的几年中,出现了对可持续生活的巨大需求。建造环境友好型或绿色建筑物的压力比以往任何时候都要大。同样对于现有建筑物而言,不在全球留下较大环境破坏的需求变得越来越重要。瑞典延雪平 Västerkåkar 社区生活的绿色化进程正在不断向前发展。2013 年,四条街道上建筑物的公共供暖系统发生了重大变化,这表明不需很大的努力就可以树立绿色典范。

文档

文档
类型 名称 语言 适用于 已更新 下载 文件类别

知识

工具和应用

投标资料

为实现动态水力平衡,分支应与差压控制器平衡,其具有以下特点:

  • 阀门应通过膜驱动控制器保持分支压差的稳定
  • 阀门应可设置压差变化。
  • 阀门所需最小压差不得高于 10 kPa,且与压差设置无关
  • 阀门应全金属(阀锥和阀座)密封,以确保低流量时的最佳压差控制性能
  • 压差设置应为线性视觉刻度,无需使用工具,应融合锁定功能,以防未经授权更改设置
  • 设定范围应可通过更换弹簧进行调整。弹簧应可在受压时进行更换
  • 为确保最佳系统性能,阀门应提供适合应用的压差设置范围(例如基于散热器的系统的设置范围为 5-25 kPa)
  • 每种阀门尺寸的阀门容量应涵盖 VDI 2073 标准规定的流量范围(水流速度高达 0.8 m/s)
  • 阀门应具有与设置机制相分离的关断功能。关断服务功能应可手动操作/无需使用工具
  • 阀门应集成排水功能
  • 阀门应集成冲洗服务功能。可以使用冲洗配件进行冲洗
  • 阀门应与脉冲管一起提供。为确保系统的最佳性能,脉冲管内径不得大于 1.2 mm
  • 阀门与隔热帽(最高可承受 120°C)一起提供
  • 发货时应将阀门包装妥当,以便安全运输和处理

产品特性:

  • 压力等级: PN 16
  • 温度范围: 0 … +120 °C
  • 连接尺寸: DN 15-50
  • 连接类型: 内螺纹 ISO 7/1 (DN 15-50),外螺纹 ISO 228/1 (DN 15-50)
  • 压差设置范围: 5-25 kPa, 20-60 kPa
  • 通过阀门的最大压差:1.5 bar
  • 安装: 差压控制器应安装在回流管上,通过脉冲管与供水管连接。

为实现动态水力平衡,分支应与差压控制器平衡,其具有以下特点:

  • 阀门应通过膜驱动控制器保持分支压差的稳定
  • 阀门应可设置压差变化 设置应可隐藏或锁定,以防未经授权进行更改
  • 设置精度应为设置压差的 ±10% 以内,并由独立认可的第三方认证
  • 阀门所需最小压差不得高于 10 kPa,且与压差设置无关
  • 阀门应全金属(阀锥和阀座)密封,以确保低流量时的最佳压差控制性能
  • 压差设置应在整个设置范围内呈线性(转 1 下代表 1 kPa 或轩 1 下代表 2 kPa,具体取决于尺寸)
  • 设置范围应可通过更换弹簧进行调整(尺寸 DN 15-40)。弹簧应可在受压时进行更换
  • 为确保最佳系统性能,阀门应提供适合应用的压差设置范围(例如基于散热器的系统的设置范围为 5-25 kPa)
  • 每种阀门尺寸的阀门容量应涵盖 VDI 2073 标准规定的流量范围(水流速度高达 0.8 m/s)
  • 阀门应具有与设置机制相分离的关断功能。关断服务功能应可手动操作/无需使用工具
  • 尺寸 DN 15-50 的阀门应集成排水功能
  • 阀门应与脉冲管一起提供。为确保系统的最佳性能,脉冲管内径不得大于 1.2 mm
  • 尺寸 DN 15-40 的阀门应与隔热帽(最低可承受温度 80°C)一起提供
  • 发货时应将阀门包装妥当,以便安全运输和处理

产品特性:

  • 压力等级: PN 16
  • 温度范围: -10 … +120°C
  • 阀门尺寸: DN 15-100
  • 安装: 安装在回流管上,通过脉冲管与供水管连接

DN 15-25:

  • 连接类型: 内螺纹 ISO 7/1,外螺纹 ISO 228/1
  • 压差设置范围: 5-25 kPa, 20-60 kPa
  • 最大压差: 1.5 bar

DN 32-40:

  • 连接类型: 内螺纹 ISO 7/1,外螺纹 ISO 228/1
  • 压差设置范围: 5-25 kPa, 20-60 kPa, 35-75 kPa
  • 最大压差: 1.5 bar

DN 50:

  • 连接类型: 外螺纹 ISO 228/1
  • 压差设置范围: 5-25 kPa, 20-40 kPa, 35-75 kPa, 60-100 kPa
  • 最大压差: 2.5 bar

DN 65-100:

  • 连接类型: 法兰 EN 1092-2
  • 压差设置范围: 20-40 kPa, 35-75 kPa, 60-100 kPa
  • 最大压差: 2.5 bar
