AB-QM 4,0 tryckoberoende reglerventiler (PICV) dimensionerade S DN15-DN32

Danfoss AB-QM 4,0 tryckoberoende balanserings- och reglerventiler från DN15 upp till DN32

PICV i toppklass för hydronisk balansering och reglering av HVAC

Danfoss AB-QM var den första reglerventilen i sitt slag för HVAC-värme- och kylapplikationer. AB-QM 4,0 är nästa nivås efterträdare.

De grundläggande principerna har inte ändrats. Det är en reglerventil med automatisk flödesbegränsning och inbyggd differenstrycksregulator. Regleringen är mycket exakt och ventilen har en – fortfarande – unik ventilpåverkan nära 100 %.

Men värdet av AB-QM 4,0-ventilerna har förbättrats avsevärt. AB-QM 4,0 är den mest avancerade PICV:n på marknaden. AB-QM 4,0 finns i DN 15 upp till DN 32. Det finns versioner med och utan testpluggar. Och versioner med intern eller extern gängad anslutning. Flödeskapaciteten täcker ett brett område från 20 l/h upp till 5 000 l/h och kan mätas exakt med mätinstrumentet PFM 1000 via Bluetooth på iOS- och Android-anordningar.

AB-QM 4,0 är konstruerad för att vara marknadens otvivelaktigt bästa PICV. Den har till exempel en konstruktion som är motståndskraftig mot avlagringar och propp, PN25 nominellt tryck, exakt flödesmätning och tvåvägs fyllning och spolning. Dessa ger många fördelar för konstruktörer, installatörer och slutanvändare.

PICV:er ökar energieffektiviteten i HVAC-värme- och kylsystem. AB-QM 4,0 är konstruerad för terminalenheter som fläktkonvektorenheter, klimattak och kylbafflar. Utrustade med ett av våra ställdon ger de exakt reglering av rumstemperaturen och förbättrar inomhusklimatet. Om den är utrustad med vårt digitala ställdon NovoCon^® S möjliggör den HVAC 4,0-system för smarta byggnadslösningar.

Funktioner och fördelar

Installation/montering

AB-QM 4,0 är konstruerad för att vara den absolut bästa PICV-konstruktionen. Regleringen är oöverträffad och PN25-ventilhuset uppfyller alla krav. Konstruktionsflödet kan ställas in exakt, visas när ett ställdon monteras och kan mätas exakt med PFM 1000. Det finns modeller med intern eller extern tråd, med eller utan mätproppar. Den dubbelriktade fyllningen och spolningen förenklar igångkörningen.

Det bästa valet när du vill vinna ett anbud.

Oöverträffad reglering från 10-100 % inställning
Synlig inställningsskala med monterat ställdon
Exakt flödesmätning
Versioner med lågt flöde (LF), normalt flöde (NF) och högt flöde (HF)
Versioner med invändig eller extern gänga
Ventilhus PN25, DN 15-32
Dubbelriktad fyllning och spolning

Danfoss AB-QM 4,0 tryckoberoende reglerventiler erbjuder förbättrad tillförlitlighet och robusthet

Tillförlitlig och robust

AB-QM 4,0 har en konstruktion med lång livslängd. Oöverträffad tillförlitlighet. Med den inre konstruktionen av en särskild polymer är ventilen betydligt mindre känslig för kalkavlagringar och propp. Resultatet är att den presterar bäst i livslängdstester. För projekt är förlängda garantiperioder möjliga.

Det bästa valet när du vill ha överlägsen kvalitet under lång tid.

Oöverträffad tillförlitlighet och robusthet
Konstruktion som motstår avlagringar och propp
Framgångsrika tester av livslängdsprestanda
Förlängda garantitider för projekt

AB-QM 4,0 är det optimala valet för anslutna byggnader

Uppkoppling och data

AB-QM 4,0 är konstruerad för att passa det digitala ställdonet NovoCon^® S med hög precision och BACnet- eller Modbus-busskommunikation. Detta ställdon möjliggör plug & play BMS-integration och erbjuder många fördelar. HVAC-systemet kan fjärrstyras för igångkörning eller spolning för att spara värdefull tid. Utökad systemdata tillhandahålls till BMS för t.ex. prediktivt underhåll, larm eller snabb feldetektering.

Det bästa valet när du vill ha anslutningsmöjligheter och data.

Plug & play BMS-integrering med BACnet- eller Modbus-busskommunikation
Fjärrstyrd igångkörning, inställning av flöde, spolning, feldetektering
HVAC-datainsamling
Prediktivt underhåll
Tillval aktiv energihantering, fjärr-I/O eller 4-rörs ChangeOver

Danfoss AB-QM 4,0 tryckoberoende balanseringsventiler ger hög avkastning på investeringen och låg total ägandekostnad

TCO & ROI

AB-QM 4,0 är konstruerad för att sänka kostnaderna för konstruktion, installation/montering och igångkörning. Det möjliggör snabbare överlämningstid i projekt. Den etablerade hydroniska balansen ger optimal användarkomfort med lägsta möjliga energiförbrukning. Detta resulterar i bästa möjliga VVS-systemeffektivitet. Byggnadens värde ökar, vilket möjliggör ett högre hyrespris per m² för att optimera avkastningen på investeringen.

Det bästa valet när du vill ha lägsta möjliga ägandekostnad.

Lägre installationskostnader.
Kortare överlämningsfas
Lägre driftskostnader
Högsta användarkomfort
Utmärkt HVAC-systemeffektivitet

Danfoss AB-QM 4,0 tryckoberoende balanserings- och reglerventil (PICV) DN20 med invändig tråd och utan testpluggar

AB-QM 4,0 Produktområde

AB-QM 4,0-portföljen erbjuder ett brett område av alternativ för alla vattenburna HVAC-applikationer, som t.ex. fläktkonvektorer, spolar och paneler. Här är en snabb överblick över de många alternativen:

DN 15 i lågt flöde, normalt flöde och högt flöde för konstruktionsflöden från 20-1 200 l/h, med eller utan mätproppar, med intern eller extern gänga
DN 20, med lågt flöde, normalt flöde och högt flöde för konstruktionsflöden från 110-1 900 l/h, med eller utan mätproppar, med intern eller extern gänga
DN 25, i normalt flöde och högt flöde för konstruktionsflöden från 230-3 800 l/h, med mätproppar, med intern eller extern gänga
DN 32, i normalt flöde och högt flöde för konstruktionsflöden från 360-5 000 l/h, med mätproppar, med intern eller extern gänga

För varje DN-dimensionerad ventil finns även en isoleringsskala som tillval för att minimera värmeförlusterna från ventilerna och förenkla den övergripande isoleringen av värmesystemet.

AB-QM 4,0

Gör dig redo för nästa nivå av värde för dina PICV-konstruktioner.

AB-QM 4,0 prefabricerade anslutningssatser

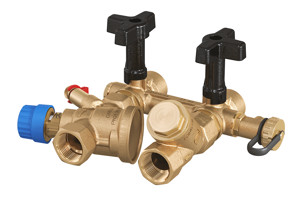

Danfoss AB-QM 4,0 Flexo vänster version – anslutningssats för fläktkonvektor med spole

AB-QM 4.0 Flexo-anslutningssats för fan coils

Med AB-QM 4,0 Flexo kan du öka flexibiliteten och spara tid vid installation/montering och service av två- eller fyrrörs anslutna FCU-enheter (Fläktspolar). Det är en förmonterad och tryckprovad anslutningssats, utformad för ökad flexibilitet vid installation/montering och prefab-konstruktioner. Satsen består av en AB-QM 4,0, två 3-vägs kulventiler, en sil, en tömningsventil och tre testpluggar för anslutningar för tryck- eller flödesmätning. Med dessa erbjuder satsen en 8-i-1-lösning för hydronisk balansering, reglering, mätning, installation/montering, spolning, fyllning, dränering och service av de fläktkonvektorenheter som spolarna är installerade på.

AB-QM 4,0 Flexo finns i två versioner, vänster- och högerhängd, och två dimensioneringar; DN15 och DN20. Satserna i DN15 innehåller en AB-QM 4.0 PICV-ventil med lågt flöde, normalt flöde eller högt flöde som täcker dimensionerande flöden på 20-1 200 l/h. DN20-satserna levereras med en AB-QM 4.0-ventil för normalt flöde eller högt flöde och täcker dimensionerande flöden på 110-1 900 l/h.

För både DN15- och DN20-satser som matchar flexibla rör i rostfritt stål finns rör tillgängliga. För vänsterversionen finns även ett EPP-isoleringshölje.

Visa 3D-modellen

AB-QM 4,0 CO6 Flexo-lösning för värmepaneler

Danfoss AB-QM 4,0 CO6 Flexo standardiserad prefabricerad anslutningssats är en innovativ lösning som gör konstruktion, installation/montering och service av paneler eller kylbafflar i fyrrörssystem för värme och kyla enklare, snabbare och mer tillförlitlig. Med en inbyggd höjd på endast 125 mm kommer setet att uppfylla alla krav. De speciella ”klick-fit”-anslutningarna säkerställer vattentäta anslutningar och ger maximal flexibilitet vid installation/montering. De möjliggör också snabb och enkel demontering och byte av AB-QM 4,0- eller ChangeOver6-ventiler. Varje enskild sats är tryckprovad efter montering.

Danfoss AB-QM 4,0 CO6 Flexo – förmonterad anslutningssats för radiatorpanel med 18 mm anslutningar för presspassning

AB-QM 4,0 CO6 Flexo finns i DN15 Low Flow för konstruktionsflöden mellan 20-200 l/h och i DN15 Normal Flow för konstruktionsflöden mellan 65-650 l/h. Det finns versioner med 18 mm anslutningar för presspassning eller 1⁄2" invändig tråd. För en helautomatisk övergång från värme- till kyldrift eller vice versa, inklusive fjärrdriftsättning av börvärdet för konstruktionsflödet, bör satsen utrustas med NovoCon® S digitalt IoT-ställdon och NovoCon CO6 (energi) ställdon. Alternativt kan AB-QM 4,0 utrustas med AME 110NL(X) modulerande ställdon för 0(2)-10V eller 0(4)-20mA reglering. I detta fall måste det vanliga CO6-ställdonet aktiveras med en särskild reglersignal. AB-QM

4,0-ventilen kan utrustas med EPP-isolering (tillval) för att begränsa värmeförlusterna vid arbete med värme. Anpassad isolering av hela satsen rekommenderas.

Visa 3D-modellen

Dokument

Marknadsförings- och teknisk dokumentation

Dokument

Dokument
Modell	Namn	Språk	Gäller endast	Uppdaterad	Ladda ned	Filtyp

Dokumentera era insatser för att minska koldioxidutsläppen

Bevisa ditt projekts hållbarhet med våra miljövarudeklarationer (EPD). Våra senaste och nya EPD:er är nu externt validerade av Bureau Veritas, vilket ger dig tillförlitlig tredjepartsverifiering för dina gröna byggnadsprojekt.

Hämta EPD:er nedan

Miljövarudeklarationer (EPD)


Modell	Namn	Språk	Gäller endast	Uppdaterad	Ladda ned	Filtyp

Ny interaktiv e-broschyr: AB-QM PICV och ställdon

Hämta den nya e-broschyren för en fullständig översikt över sortimentet, detaljerade specifikationer och länkar till produktdatablad.

Hämta

3D-modeller och ritningar

BIM-bibliotek för VVS-konstruktioner

Skaffa dina 3D BIM-objekt och börja designa HVAC 4,0 för smarta konstruktioner.

Läs mer och ladda ner

Tillhörande produkter

Danfoss HVAC 4.0-lösningar för smarta byggnader

Här börjar HVAC-transformationen

Ta reda på mer om våra smarta, Building Management System (bygghanteringssystem) anslutna HVAC-lösningar här:

Smart HVAC

Programvara

Danfoss SET 365-programvara

Vår avancerade Danfoss SET 365 3D-konstruktionsprogramvara hjälper dig att konstruera och beräkna HVAC-system med Danfoss-produkter. En 1-års prenumeration är GRATIS tillgänglig för studenter, designers och andra intresserade yrkesverksamma.

iMCV Selection Tool

Du kan nu enkelt hitta rätt dimension och/eller förinställning för dina AB-QM ventiler med vårt nya AB-QM urvalverktyg. Testa det här!

Testa verktyget

Garanti

Standardproduktgarantin för AB-QM 4,0 är 2 år. För projekt kan vi komma överens om en förlängd garantiperiod för att du ska känna dig helt trygg. Kontakta en Danfoss-säljare för mer information.

Nyheter

Kommer snart ...

Anbudstexter

AB-QM – tryckoberoende balanserings- och reglerventil (PIBCV)

Att balanserings- och reglerventilen är tryckoberoende innebär att styregenskaperna inte är beroende av det tillgängliga trycket. AB-QM kombinerat med ett Danfoss-ställdon ger en exakt flödesreglering och därmed bättre komfort och en utmärkt total ägandekostnad. AB-QM säkerställer och reglerar nödvändigt flöde för varje anslutningsenhet och upprätthåller systemets hydroniska balans.

Funktion för flödesbegränsning
Modulation under 1 % av flödesbörvärdet, oavsett inställning
Auktoritet på 1 för alla inställningar
Kan stänga vid 16 bars differensmottryck
Polymerkomponenter (PPSU) i differenstrycksregulator och reglerventilkägla
Linjär styrkarakteristik
LIN/LOG-inställning
Skala i procent av flödet
Minsta inställning är 10 %
Inställning av flödesprocent visas när ställdonet är monterat
Regleringsfaktor 1:1 000
Trycksteg:
Alla inre mässingsdelar från DZR (CW602N)
Tillgänglig i området från DN 15-32 för konstruktionsflöden från 20-5 000 l/h från en leverantör
NIPPEL MED UTVÄNDIG GÄNGA DN25 ISO 228/1 och invändig tråd enl. ISO 7/1
Finns med mätproppar för pumpoptimering och flödesmätningar (dpcv)
Flödesmätningarnas noggrannhet enligt BS7350:1990
Karakteristiken kan ändras från linjär till likafördelade procentenheter vid alla dimensioner genom att ändra inställningarna för ställdonet
Påfyllning och spolning är möjlig i flödes- och motflödesriktning
Starttryck på 16 kPa för DN 10–20
Starttryck på 16 kPa för DN 10–20
Starttryck på 20 kPa för DN 25–32
Starttryck på 20 kPa för DN 25–32
Läckage – inget synligt läckage för DN 10–20 i kombination med rekommenderat ställdon
