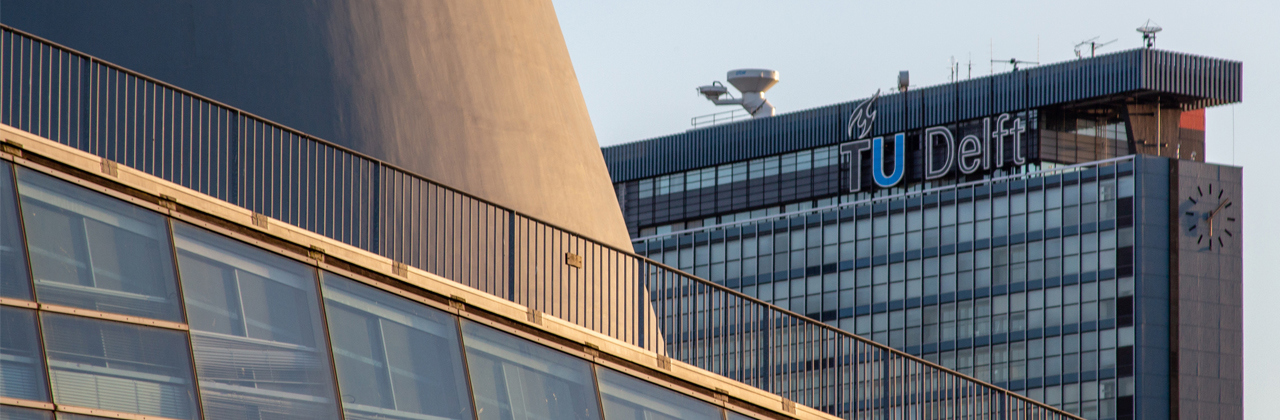

Uniwersytet Techniczny Delft (TU Delft)
Celem jest osiągnięcie neutralności węglowej, cyrkularności i adaptacji klimatycznej kampusu do 2030 roku. Jednym z kluczy do osiągnięcia tego ambitnego celu jest projekt geotermalny uniwersytetu, który zapewni zrównoważone ogrzewanie zarówno kampusowi, jak i około 6000 gospodarstwom domowym w Delft. Projekt jest powiązany z naukowym programem badawczym, który bada wykorzystanie energii geotermalnej w środowisku miejskim. Uniwersytet Techniczny w Delfcie nawiązał współpracę z Danfoss w celu przygotowania infrastruktury kampusu do transformacji poprzez instalację nowych, wydajnych węzłów cieplnych.
Wyzwanie
Przejście na energię geotermalną
Uniwersytet Techniczny w Delfcie wykorzystuje elektrociepłownię (CHP) do ogrzewania około 430 000 m² budynków na terenie kampusu. Ciepło jest wytwarzane za pomocą kotłów gazowych i elektrociepłowni, w zakresie temperatur od 80 do 130°C. Wiele budynków kampusu jest zaprojektowanych dla temperatury zasilania/powrotu 90/70°C. Jednak aby budynki mogły optymalnie wykorzystywać energię geotermalną, należy obniżyć ten zakres temperatur do 78/53°C.
Aby to ułatwić, TU Delft zdecydował się zastąpić istniejące rurowe wymienniki ciepła bardziej wydajnymi węzłami cieplnymi z wymiennikami płytowymi,
które umożliwiają zmniejszenie różnicy temperatur i obniżenie wymaganej temperatury powietrza nawiewanego z sieci dystrybucyjnej. Uniwersytet zdecydował się na współpracę z firmą Danfoss w zakresie projektowania i dostawy nowych węzłów cieplnych.
Rozwiązanie
Spersonlizowane węzły cieplne
TU Delft zainstalował 48 węzłów cieplnych Danfoss o wydajności w zakresie od 100 kW do 2,5 MW. Uniwersytet zainstalował również cztery dodatkowe węzły cieplne, aby zastąpić wewnętrzne kotły gazowe w budynkach, które zostaną podłączone do sieci cieplnej i geotermalnego źródła ciepła.
Zespół specjalistów Danfoss ds. sieci ciepłowniczych zaprojektował i zbudował węzły cieplne na podstawie standardowego rozwiązania, które zostało dostosowane do specyficznych wymagań TU Delft, w tym:
- Wymienniki ciepła muszą zapewniać optymalną wydajność zarówno przy temperaturze zasilania 100°C, jak i 80°C, aby umożliwić planowane przejście na źródło ciepła oparte na energii geotermalnej.
- Projekt musiał być elastyczny, aby dostosować się do szerokiej gamy budynków na terenie kampusu.
- Ramy węzła cieplnego (skidy) musiały być modułowe, aby można je było transportować windami oraz przez wąskie przejścia.
- Węzły cieplne musiały zostać dostarczone w stosunkowo krótkim czasie.
Instalatorzy wykorzystali skanowanie 3D, aby upewnić się, że projekt węzła cieplnego był zgodny z wymaganiami uniwersyteckimi dotyczącymi instalacji. Danfoss opracował i wyprodukował węzły i wszystkie kluczowe komponenty we własnym zakresie zgodnie z europejską dyrektywą urządzeń ciśnieniowych PED 97/23/EC - ważnym wymogiem dla TU Delft. Zawór regulacyjny z kompensacją ciśnienia AFQM 2, zastosowany w węzłach cieplnych Danfoss, był również istotnym czynnikiem przy wyborze firmy Danfoss przez uniwersytet. AFQM 2 zapewnia precyzyjną regulację mocy oraz chroni system przed skokami i wahaniami ciśnienia, kawitacją oraz hałasem.
Wyniki
W drodze do neutralności węglowej
Przewiduje się, że wykorzystanie geotermalnego źródła energii pozwoli zaoszczędzić 85% rocznego zużycia gazu przez Uniwersytet Techniczny w Delftach, CO pozwoli zaoszczędzić prawie 4 miliony m3 gazu rocznie - to znaczący krok w kierunku kampusu neutralnego pod względem emisji CO₂. Połączenie AFQM 2, płytowych wymienników ciepła Danfoss i systemów automatyki budynków zapewnia optymalną wymianę ciepła bez strat energii.
Prefabrykowane węzły cieplne Danfoss dały nam wysokiej jakości znormalizowane rozwiązanie, a jednocześnie umożliwiły nam dostosowanie konkretnych aspektów instalacji. Ich profesjonalna realizacja zapewniła, że mogliśmy zakończyć proces instalacji w wyznaczonym terminie.
Powiązane zastosowania
Powiązane produkty
-
if (isSmallPicture) {
Zawory kulowe służą do regulacji dwustanowej (włączania i wyłączania) przyłącza budynku. Dzielą one układ na sekcje, co umożliwia serwisowanie, konserwację i naprawy poszczególnych sekcji bez konieczności wyłączania i opróżniania całego układu.
-
if (isSmallPicture) {

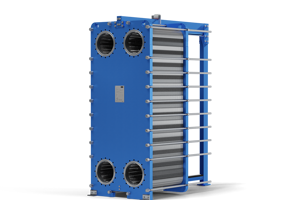

Płytowe wymienniki ciepła SONDEX® Free Flow są preferowanym wyborem do zastosowań, w których używane są czynniki o wysokiej zawartości cząstek, z tendencją do odkładania się osadu lub czynniki o wysokiej lepkości. Każdy wymiennik ciepła Free Flow jest dostosowany do danego zastosowania oraz czynników i ma kanały utworzone przez niestykające się ze sobą płyty, które zapewniają niezakłócony przepływ i długie odstępy pomiędzy czyszczeniem.
-
