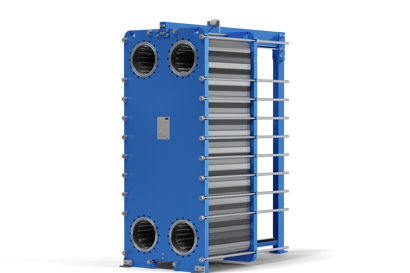

Płytowe wymienniki ciepła Free Flow

  • Przegląd
  • Dokumentacja
  • Powiązane produkty
  • FAQ

Płytowe wymienniki ciepła SONDEX® Free Flow to najlepszy wybór do wszelkich zastosowań, gdy czynniki zawierają cząstki stałe, mają tendencję do odkładania się osadu lub dla płynów o wysokiej lepkości. Dostosowujemy każdy wymiennik ciepła Free Flow do danego procesu i rodzaju czynnika. Kanały utworzone przez sąsiednie płyty nie posiadają punktów styku i zapewniają niezakłócony przepływ płynów, co oznacza również rzadsze przestoje związane z czyszczeniem płyt.

Wyznaczamy nowe standardy sprawności i niezawodności wymienników w tych przypadkach, gdy czynniki wymagają delikatnego traktowania i nie pozwalają na użycie standardowych wymienników ciepła ze względu na wysoką lepkość, tendencję do odkładania się osadu lub zawartość cząstek stałych. Nasza oferta obejmuje dostosowanie wymienników do specyficznych potrzeb klientów.

Cechy i korzyści

Delikatne traktowanie i równomierne rozprowadzenie czynników w wymienniku zapewniają najwyższą możliwą jakość produktu końcowego.

Wysoka sprawność wymiany ciepła i wydłużone odstępy czasu pomiędzy fazami czyszczenia wymienników zapewniają optymalne działanie urządzeń przez cały okres eksploatacji przy minimalnych przestojach i zredukowanych kosztach eksploatacyjnych.

Szerokie kanały międzypłytowe bez stref zastoju płynów zostały zaprojektowane w celu zapobiegania odkładaniu się osadów.

Wykonane z wysokiej jakości materiałów, aby wytrzymać wymagające warunki przemysłowe i zapewnić długoterminową niezawodność.

High thermal efficiency

SONDEX® Free Flow

Płyty SONDEX® Free Flow charakteryzują się głębokimi i szerokimi kanałami, które zapewniają wystarczającą przestrzeń dla czynników zawierających włókna i cząstki, lub o wysokiej lepkości.

Kanały umożliwiają efektywny transfer ciepła i idealny przepływ.

Aplikacje

  • Przemysł spożywczy, w tym mleczarstwo i produkcja napojów
  • Przemysł cukrowniczy
  • Produkcja biogazu
  • Oczyszczalnie ścieków
  • Przemysł celulozowo-papierniczy
  • Przemysł wydobywczy

Specyfikacje techniczne

  • Przyłącza: od DN25 do DN500 (1" do 20")
  • Ramy zaprojektowane zgodnie z wymogami konstrukcyjnymi FEM oraz PED 2014/68/UE (PN-EN 13445) i ASME, sekcja VIII, dział 1
  • Materiały płyt: AISI 304/316, tytan, SMO, Hastelloy*
  • Materiały uszczelek: EPDM-HT, NBR-HT, Viton*
  • Wysokość płyt: do 3,5 m
  • Natężenie przepływu: do 1600 m3/h
  • Odstęp między płytkami od 5 do 12 mm (0,2” do 0,5”)
  • Ciśnienie robocze: do 10 bar
  • Temperatura robocza: od -20°C do 180°C

*inne materiały dostępne na zamówienie

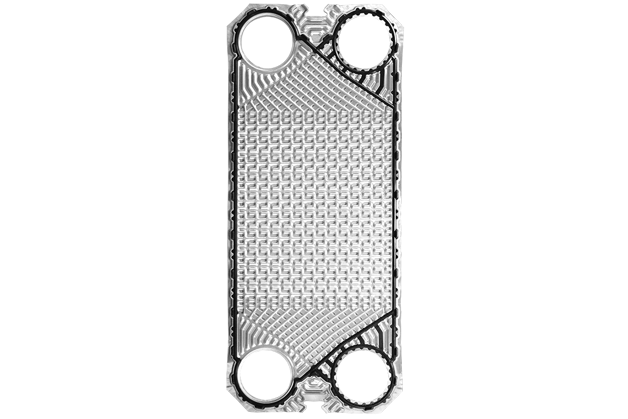

Płyty o wzorze wytłoczenia SONDEX® Free Flow

Płyty o wzorze wytłoczenia SONDEX® Free Flow są przeznaczone do obsługi czynników, które nie nadają się do zwykłych wymienników ciepła z powodu wysokiej lepkości, zawartości włókien i cząstek stałych lub dużego ryzyka odkładania się osadu.Nowoczesne rozwiązania technologiczne zastosowane w tych płytach zapewniają efektywność energetyczną i redukcję emisji szkodliwych substancji.

Dokumentacja

Dokumentacja
Typ Nazwa Język Kraj Zaktualizowane Pobierz Typ pliku
Brochure A world of heat exchangers Bulgarian Bulgaria 04 paź, 2024 5.3 MB .pdf
Brochure A world of heat exchangers Romanian, Moldavian, Moldovan Romania 10 paź, 2024 9.7 MB .pdf
Brochure A world of heat exchangers English Multiple 18 lis, 2024 7.2 MB .pdf
Data sheet Free Flow Plate Heat Exchangers (DN 25 / 1” - DN 400 / 16”) English Multiple 25 paź, 2022 3.1 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers Polish Multiple 13 wrz, 2023 9.2 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers Danish Multiple 15 wrz, 2023 9.1 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers Italian Multiple 01 sie, 2024 9.1 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers English Multiple 01 wrz, 2023 13.0 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers Hungarian Multiple 13 wrz, 2023 9.1 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers English Multiple 13 wrz, 2023 9.6 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers English Multiple 01 wrz, 2023 9.6 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers English Multiple 20 wrz, 2022 9.7 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers Russian Multiple 17 maj, 2024 16.5 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers Chinese (CN) Multiple 17 sty, 2024 9.6 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers French Multiple 22 gru, 2023 9.2 MB .pdf
Operating guide Gasketed and semi-welded Plate type heat exchangers German Multiple 17 sty, 2024 9.2 MB .pdf
Brochure Gasketed plate heat exchangers - Next-generation heat transfer solutions English Multiple 22 lis, 2024 4.4 MB .pdf
Brochure SONDEX® Free Flow sugar brochure English Multiple 27 lis, 2024 7.2 MB .pdf
Brochure SONDEX® Traditional Plate Heat Exchangers English Multiple 12 lut, 2024 9.4 MB .pdf

Powiązane produkty

  • if (isSmallPicture) { Skraplacze — Danfoss; } else if (isBigColumns) { Skraplacze — Danfoss } else { Skraplacze — Danfoss }
    Skraplacze

    Nasze skraplacze SONDEX® stanowią doskonały wybór do zastosowań specjalnych, z którymi nie poradzą sobie zwykłe płytowe wymienniki ciepła. Ten produkt, zaprojektowany z myślą o przepływach pary o dużej objętości, ma duży otwór wlotowy dla strumienia pary. W połączeniu z krótkim czasem przebywania czynnika w aparacie powstają optymalne warunki skraplania nawet przy niskim ciśnieniu par.

  • if (isSmallPicture) { Mikrokanałowe wymienniki ciepła — Danfoss; } else if (isBigColumns) { Mikrokanałowe wymienniki ciepła — Danfoss } else { Mikrokanałowe wymienniki ciepła — Danfoss }
    Mikrokanałowe wymienniki ciepła (MCHE)

    Oszczędzaj czas i pieniądze dzięki standardowym mikrokanałowym wymiennikom ciepła Wprowadzenie mikrokanałowych skraplaczy, które łączą w sobie oszczędność materiału i efektywność energetyczną z minimalnym napełnieniem czynnikiem chłodniczym, umożliwiło rozwój bardziej zwartych i ekologicznych urządzeń. Wybierz jeden z naszych standardowych produktów. Możesz kupić dowolną liczbę skraplaczy, w dowolnym czasie, dużych lub małych, bezpośrednio z magazynu.

  • if (isSmallPicture) { Płytowo-płaszczowe wymienniki ciepła SONDEX® (SPS) — Danfoss; } else if (isBigColumns) { Płytowo-płaszczowe wymienniki ciepła SONDEX® (SPS) — Danfoss } else { Płytowo-płaszczowe wymienniki ciepła SONDEX® (SPS) — Danfoss }
    Płytowo-płaszczowe wymienniki ciepła

    Płytowo-płaszczowe wymienniki ciepła SONDEX® (SPS) są doskonałym wyborem do skraplania i ogrzewania pary wodnej. W pełni spawany pakiet płyt sprawia, że te wymienniki ciepła doskonale nadają się do pracy z agresywnymi czynnikami, jak również do pracy przy wysokich ciśnieniach i temperaturach. Ze względu na mniejszą wymaganą powierzchnię i niższą masę stanowią dobrą alternatywę dla wymienników płaszczowo-rurowych.

  • if (isSmallPicture) { Parowniki SONDEX® —Danfoss; } else if (isBigColumns) { Parowniki SONDEX® —Danfoss } else { Parowniki SONDEX® —Danfoss }
    Wyparki

    Wyparki SONDEX® zostały zaprojektowane z myślą o zaawansowanych zadaniach odparowywania. Dzięki kasetom z częściowo spawanymi płytami nie występuje mieszanie się czynników. Kasety płyt zostały zaprojektowane tak, aby zapewnić optymalny poziom turbulencji po obu stronach, a jednocześnie zapewnić równomierne rozprowadzenie czynników, co przekłada się na najwyższą wydajność i jakość produktu.

  • if (isSmallPicture) { Spiralne wymienniki ciepła SONDEX® — Danfoss; } else if (isBigColumns) { Spiralne wymienniki ciepła SONDEX® — Danfoss } else { Spiralne wymienniki ciepła SONDEX® — Danfoss }

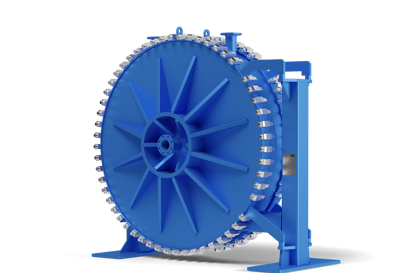

    Spiralne wymienniki ciepła

    Nasze spiralne wymienniki ciepła SONDEX® spiralne są doskonałym rozwiązaniem do obsługi wymagających cieczy, takich jak osady, szlam, ścieki, zanieczyszczenia, ciecze o wysokiej lepkości oraz ciecze zawierające włókna i ciała stałe. Konstrukcja pozwala na przepływ przeciwprądowy, co umożliwia zastosowanie bardzo małych różnic temperatury pomiędzy obydwoma czynnikami w wymienniku ciepła.

FAQ

Wybór wymiennika ciepła zależy od wielu czynników. Nasi wykwalifikowani inżynierowie sprzedaży zaprojektują wymiennik ciepła o odpowiednich wymiarach i prawidłowych specyfikacjach w oparciu o Państwa wkład i wymagania, aby zapewnić, że otrzymają Państwo rozwiązanie o wysokiej jakości i optymalnych parametrach.

Nasze wymienniki ciepła są zatwierdzone i certyfikowane zgodnie z normami i wymaganiami branżowymi. W celu uzyskania szczegółowych informacji prosimy o kontakt z lokalnym przedstawicielem handlowym marki SONDEX®.

Prosimy o kontakt z lokalnym przedstawicielem handlowym marki SONDEX®.

Prosimy o kontakt z lokalnym biurem sprzedaży marki SONDEX®. Aby uzyskać jak najdokładniejszą wycenę, prosimy o przygotowanie następujących danych:

  • Przeznaczenie,
  • Typ czynnika,
  • Spadek ciśnienia,
  • Przepływ,
  • Ciśnienie robocze,
  • Właściwości termodynamiczne, temperatura,
  • Temperatura pracy.
