Virtus | Wytrzymałe regulatory ciśnienia i przepływu

Product store
Virtus | Wytrzymałe regulatory ciśnienia i przepływu

Zwiększ efektywność dzięki dynamicznemu sterowaniu z cyfrową precyzją

Innowacyjne, niezawodne i energooszczędne rozwiązania w zakresie ciepłownictwa i chłodnictwa.

Czym jest Virtus?

Virtus to seria cyfrowych regulatorów ciśnienia i przepływu firmy Danfoss do równoważenia hydraulicznego i regulacji w sieciach ciepłowniczych i chłodniczych. Optymalne zrównoważenie hydrauliczne może skutkować nawet 20% oszczędnością energii i poprawą komfortu dzięki doskonałej regulacji temperatury(T). Virtus to seria regulatorów różnicy ciśnień i regulatorów przepływu przeznaczonych do wymagających zastosowań w sieciach ciepłowniczych i chłodniczych. Są zaprojektowane do użytku w zakładach produkujących energię, sieciach przesyłowych oraz w węzłach pośrednich i indywidualnych.

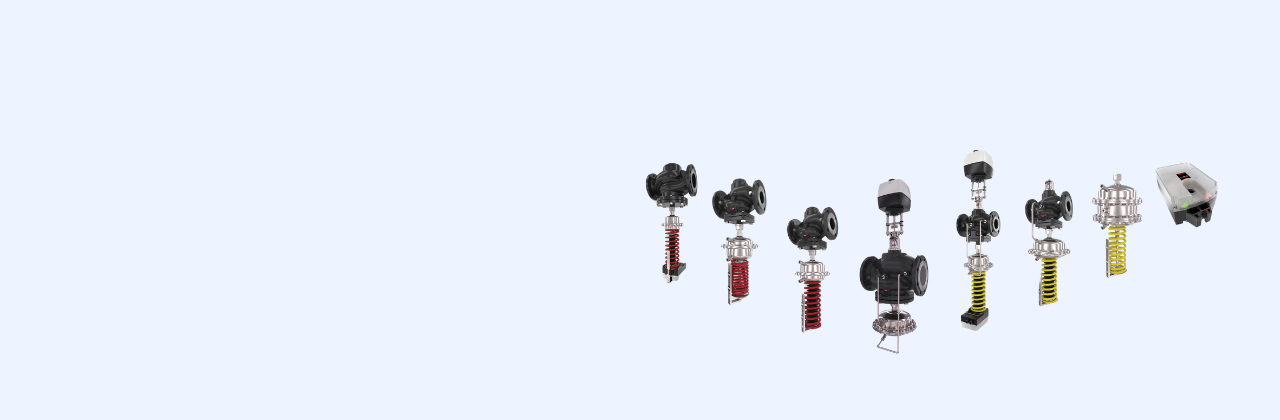

Istnieją 2 typy zaworów:

DPC (regulatory różnicy ciśnień, w większości przypadków używane w połączeniu z zaworem sterowanym siłownikiem (MCV) z następującymi opcjami sterowania:

Regulacja różnicy ciśnień (P) z  AFP 2

Regulacja przepływu (Q) z AFQ 2

Regulacja różnicy ciśnień i przepływu (PQ) z  AFPQ 2 i AFPQ 24

Regulacja różnicy ciśnień z ograniczeniem maksymalnego przepływu (PB, PB-F) z AFPB 2

Regulator upustowy ciśnienia (A, PA) z AFA 2 lub AFPA 2

Reduktor ciśnienia (D) z AFD 2

PICV (niezależne od ciśnienia zawory sterujące ze zintegrowanym ogranicznikiem przepływu) z następującymi opcjami sterowania:

Niezależny od ciśnienia zawór regulacyjny z ogranicznikiem przepływu (QM) z  AFQM 2

Niezależny od ciśnienia zawór regulacyjny z ogranicznikiem przepływu o zmiennej nastawie (QMP) z AFQMP 2

AFQMP 2, rewolucyjne rozwiązanie PICV do sterowania sieciami ciepłowniczymi i chłodniczymi.

Jeszcze większa wydajność dzięki dynamicznemu sterowaniu i  regulacji z cyfrową precyzją.
Cyfrowe równoważenie i regulacja hydrauliczna dla  zoptymalizowanych sieci ciepłowniczych i chłodniczych.
-Precyzyjna regulacja i stabilność
-Zdalny i dynamiczny zakres działania
-Duże przepustowości przepływu
-Łatwy montaż, uruchamianie i konserwacja

Poznaj korzyści

Cyfrowa optymalizacja z iSET i iNET

Wszystkie sterowniki Virtus są zbudowane z zaworu i siłownika ciśnieniowego (zwanego również regulatorem ciśnienia) i działają samoczynnie. Oznacza to, że działają niezależnie od energii elektrycznej, zapewniając wysoki poziom niezawodności. Większość sterowników można opcjonalnie wyposażyć w zdalnie dostępny siłownik cyfrowy w celu optymalizacji wydajności. Dostępna jest funkcja iNET do inteligentnego równoważenia sieci oraz funkcja iSET do inteligentnego ustawiania węzła cieplnego. Za pomocą siłowników cyfrowych AMEi 6 ustawione ciśnienie lub przepływ na siłowniku ciśnieniowym Virtus są dostosowywane elektronicznie w celu zwiększenia stabilności i precyzji, szczególnie w warunkach częściowego obciążenia systemu.

iNET
iNET for intelligent Network balancing
iSET
iSET for intelligent Substation setting

Rozwiązanie modernizacji istniejących zaworów

Wiele regulatorów ciśnienia lub przepływu znajduje się w istniejących instalacjach. W tym przypadku wymiana na rozwiązanie Virtus jest trudna lub niepożądana. W takich sytuacjach, gdy zawory Danfoss VFG 2 lub VFQ 2 są już w użyciu, istnieje rozwiązanie modernizacyjne Virtus o niskim wpływie na środowisko. Zawór może być nadal używany, wystarczy wymienić siłownik ciśnieniowy na siłownik Virtus. Wszystko, czego potrzeba, to specjalny adapter i nowe rurki impulsowe. Większość nowych siłowników ciśnieniowych Virtus można również wykorzystać do cyfrowej optymalizacji za pomocą iNET lub iSET.

Kluczowe zalety Virtus

  • Doskonała kontrola i stabilność

    Wydajne równoważenie hydrauliczne sieci i optymalizacja ΔT z zaawansowanymi regulatorami ciśnienia i przepływu zapewniają doskonałą kontrolę i stabilność. Konstrukcja eliminuje dynamiczne uszczelnienie, co skutkuje niską histerezą i optymalnymi warunkami ciśnienia do równoważenia. Lepsza kontrola i dokładność są osiągane dzięki rozdzielnej charakterystyce i wysokiemu współczynnikowi regulacyjności. Doskonałe równoważenie hydrauliczne poprawia ΔT, zmniejszając koszty operacyjne i poprawiając wydajność systemu. Zwiększenie ΔT o 3K° może zmniejszyć koszty wytwarzania energii pierwotnej o co najmniej 1%.

  • Duża przepustowość

    Duża przepustowość i optymalne zaprojektowanie sieci zmniejszają koszty inwestycyjne i poprawia wydajność sieci. Dzięki zastosowaniu mniejszych zaworów DN o przepustowości „XXL” i odpowiedniemu planowaniu sieci, koszty inwestycji można zmniejszyć nawet o 17% w porównaniu z tradycyjnymi konstrukcjami. Virtus zapewnia najlepszy stosunek wielkości przepływu do kosztów inwestycji.

  • Zdalny i dynamiczny zakres regulacji

    ​W prosty i zdalny sposób można zwiększyć współczynnik regulacji do 300:1. Opcjonalna aktualizacja zawierająca inteligentne rozwiązania iSET lub iNET umożliwia zdalną regulację ustawień ciśnienia. Zwiększa to współczynnik regulacji, znany również jako zakres regulacji. Ustawiając ciśnienie na maksymalną wartość, można zwiększyć maksymalny przepływ, podczas gdy obniżenie ciśnienia do wartości minimalnej zmniejsza minimalny przepływ. Dodając dynamiczny siłownik AMEi 6 z funkcjami iSET lub iNET, zakres regulacji można zwiększyć do 300:1.

  • Łatwa instalacja, uruchomienie i konserwacja

    ​Kompaktowe regulatory ciśnienia i przepływu oferują optymalną konstrukcję sieci i niskie koszty inwestycji. Kompaktowa konstrukcja i wiele pozycji montażowych pozwalają na zaoszczędzenie do 20% przestrzeni instalacyjnej. Regulacja przepływu bez użycia narzędzi, łatwe ustawianie przepływu/Δp i widoczne wskazania zapewniają bezproblemowe uruchomienie i obsługę, zmniejszając koszty.

Cyfrowe możliwości dla dodatkowych korzyści

Zainstalowanie inteligentnych siłowników iSET lub iNET na Virtus umożliwia optymalizację podstacji lub sieci poprzez cyfryzację. Inteligentne siłowniki zdalnie dostosowują wartość zadaną i stanowią połączenie z naszymi elektronicznymi regulatorami ECL Comfort i pakietem oprogramowania Leanheat® do monitorowania i optymalizacji opartej na danych.

  • Inteligentna optymalizacja wydajności węzłów dzięki iSET

    ​Cyfrowe siłowniki z iSET eliminują wahania temperatury w budynku podłączonym do lokalnej sieci energetycznej poprzez automatyczną regulację różnicy ciśnień (Δp) na zaworze sterującym z siłownikiem (MCV) w podstacji. Zawór sterujący działa w optymalnym trybie przy każdym obciążeniu, co przekłada się na optymalne natężenie przepływu, zapewniając precyzyjną i stabilną temperaturę u odbiorcy oraz dłuższą żywotność urządzeń.

  • Inteligentne równoważenie sieci z iNET

    ​Inteligentna funkcja zdalnego równoważenia sieci iNET umożliwia zdalną regulację Δp na poziomie pojedynczej gałęzi. Jest to szczególnie przydatne w systemach o stale zmieniającym się zużyciu ciepła, które wymagają dostosowania dystrybucji ciepła. Optymalizując Δp na każdej gałęzi, można osiągnąć niższe koszty pompowania, a potencjalne problemy z punktami krytycznymi są automatycznie rozwiązywane. Zdalne sterowanie można na przykład ustanowić za pomocą Danfoss Leanheat® Monitor | Danfoss i sterownika ECL.

Virtus eBook

Przeczytaj więcej o Virtus, iNET, iSET i rozwiązaniu Retrofit w interaktywnym eBooku PDF. Zawiera on łatwy dostęp do pomocniczej dokumentacji online, filmów i wielu innych materiałów.





Pobierz plik PDF

Dokumentacja

Dokumentacja
Typ Nazwa Język Zaktualizowane Pobierz Typ pliku

Powiązane produkty

Narzędzia i aplikacje

Heat Selector
Heat Selector

The Danfoss Heat Selector is a best-in-class online selection tool that optimizes planning process for heating application experts.

Heat Selector
BIM tool and libraries
BIM tool and libraries

Get easy access to our BIM files. You can choose to use the convenient BIMtool or download the files from our Product store or partner MagiCAD Cloud.

BIM tool and libraries

Studium przypadku

Virtus umożliwia przejście sieci Lower Rhine na zrównoważone ogrzewanie

W niemieckim regionie Dolnego Renu sieć ciepłownicza o długości 700 km dostarcza rocznie 980 milionów kWh ciepła. Fernwärmeverbund Niederrhein Duisburg/Dinslaken GmbH & CO. KG zarządza 40 km tej sieci i zdobyła wiodącą pozycję w procesie przechodzenia na zdecentralizowane, zrównoważone źródła ciepła. Dzięki rozwiązaniom Danfoss Virtus i iSET udało się wyeliminować wahania temperatury po stronie wtórnej, które zagrażały wydajności, niezawodności i komfortowi użytkowników końcowych.

Dowiedz się więcej
Nowe rozwiązania cyfrowe optymalizują sieć w Giessen w kilka minut
Zbyt często pracownicy serwisu w Stadtwerke Giessen otrzymywali reklamacje od klientów dotyczące rano zasilanego ciepłą wodą.
Jedną minutę woda była zbyt zimna, a następną zbyt ciepła.
W końcu Stadtwerke Giessen musiały instalować dodatkowy kocioł olejowy, aby zapewnić wystarczające zasilanie ciepłą wodą.
Każdego ranka włączano kocioł, a skargi ustąpiły.
Dowiedz się więcej
Doskonały zakres i dokładność czujników Virtus i iSET zapewnia większą wydajność i ponad 20% szczytową redukcję zużycia energii w nowych mieszkaniach

Dwa nowe mieszkania w Docklands, Londynie i Newbury Racecourse w Berkshire zostały wyposażone w inteligentne rozwiązania Danfoss, które zapewniają większą regulację i stabilność oraz ponad 20% szczytową redukcję zużycia energii.

Dowiedz się więcej
Ulepszone równoważenie wodne sieci cieplnej w Słowenii

Sieć cieplna Saleska Valley jest drugą co do wielkości siecią w Słowenii, począwszy od 1959 roku. Od tego czasu zapotrzebowanie znacznie się zmieniło i sprawiło, że równoważenie hydrauliczne systemu zostało zoptymalizowane za pomocą nowych inteligentnych regulatorów Virtus.

Dowiedz się więcej

Filmy

Zapoznaj się z Virtus
Danfoss iSET: poprawa komfortu w zastosowaniach ciepłowniczych
Optymalizacja równoważenia hydraulicznego w sieciach ciepłowniczych dzięki Danfoss iNET:
Jak zainstalować i uruchomić Virtus
Uwolnij pełny potencjał sieci

Możemy pomóc przedsiębiorstwom komunalnym zoptymalizować dostawy ciepła do miast, co pozytywnie wpłynie na dekarbonizację i zmniejszenie zużycia energii. Nadszedł czas, aby odblokować pełny potencjał sieci w celu uzyskania ostatecznej efektywności kosztowej, wydajności energetycznej i ścieżki do bardziej ekologicznej przyszłości.

Czytaj więcej
