Réfrigération efficace et fiable des chambres froides

Réfrigération de chambre froide utilisée dans des applications telles que la restauration, l’alimentation au détail, la transformation, la logistique, et le stockage pharmaceutique, où la disponibilité, les performances et la conformité aux réglementations en matière de réfrigérants et d’énergie sont essentielles.  ;

Danfoss prend en charge les installations de chambres froides avec des composants de réfrigération, des solutions prêtes pour les réfrigérants et des outils de sélection numériques qui aident les installateurs à choisir des produits compatibles, à simplifier l’installation et à planifier des réfrigérants naturels et à faible PRG.    ;

Sur cette page, on peut :  ;

• Comprendre les principaux composants d’un système de chambre froide   ;
• Comparez les solutions prêtes à l’emploi de réfrigérants   ;
• Découvrez où les produits Danfoss s’intègrent dans une installation typique   ;
• Utilisez des outils pour déterminer la taille et sélectionner les bons composants   ;
• Obtenez des réponses aux questions fréquemment posées par les installateurs  ;

Comment fonctionne un système de réfrigération de chambre froide?

Réfrigération d’une chambre froide qui supprime la chaleur d’un espace clos pour maintenir les produits à une température stable et contrôlée. Il fonctionne en faisant circuler le réfrigérant à travers une boucle fermée de composants qui compriment, condensent, dilatent et évaporent le réfrigérant, tandis que les régulateurs surveillent et régulent en continu les conditions de fonctionnement.  ;

Les systèmes de chambre froide sont conçus pour fonctionner en continu, ce qui rend la compatibilité des composants, la logique de contrôle et le choix du réfrigérant essentiels pour les performances du système, l’efficacité énergétique et la durée de vie.  ;

Composants principaux d’un système de réfrigération de chambre froide type

Un système de réfrigération classique pour chambre froide comprend les principaux groupes de composants suivants, chacun jouant un rôle spécifique pour garantir un fonctionnement fiable :

• Groupe de condensation – Réfrigération et dissipation de la chaleur  ;
• Compresseur – comprime et fait circuler le réfrigérant et fait partie intégrante du groupe de condensation   ;
• Régulateur de chambre froide – régule la température, le dégivrage, les alarmes et la protection  ;
• Détendeurs thermostatiques (TXV) - régulateur du débit de réfrigérant dans l’évaporateur  ;
• Électrovanne – active les fonctions de régulation et d’arrêt du réfrigérant (par ex. le fonctionnement dit de pompage)  ;
• Filtres déshydrateurs – suppriment l’humidité et les contaminants pour protéger le système  ;
• Évaporateur – transfère la chaleur de l’air ambiant au réfrigérant  ;

Quels sont les critères les plus importants à prendre en compte lors du choix des composants d'une chambre froide ?

  ;

Composants des systèmes de réfrigération des chambres froides : fonctionnement et exemples

  ;

Pourquoi l’intégration des systèmes est importante

Dans les applications de chambre froide, la fiabilité dépend de la façon dont les composants fonctionnent ensemble, et pas seulement des performances de chaque produit. Adapter correctement les compresseurs, vannes, régulateurs de chambre froide et réfrigérants aide à garantir:

• Températures ambiantes stables  ;
• Fonctionnement efficace et consommation d’énergie réduite  ;
• Conformité aux réglementations sur les fluides figorigènes  ;
• Durée de vie prolongée du système et entretien simplifié  ;

Danfoss soutient cette approche globale en proposant des gammes de composants compatibles, des solutions prêtes à l'emploi pour les fluides frigorigènes et des outils de sélection numériques qui aident les installateurs à concevoir et à réaliser des systèmes de chambres froides en toute confiance.

Quelle solution de chambre froide choisir ?  ;

Le choix de la bonne solution de chambre froide commence par la compréhension de l’objectif de l’application, de la stratégie de réfrigérant et du niveau de contrôle et de performance requis. Le guide ci-dessous aide les installateurs à déterminer par où commencer et quels éléments vérifier ensuite avant de faire leur choix définitif.

Guide de décision : les objectifs de l'installateur face à la voie à suivre

  ;

Lorsqu'ils choisissent une solution de chambre froide, les installateurs commencent généralement par déterminer le type d'application et la stratégie de réfrigération, puis vérifient la compatibilité des composants, les exigences en matière de contrôle et les objectifs d'efficacité avant de finaliser leur choix.

Options de fluide frigorigène pour les applications de chambre froide  ;

Les projets de chambre froide choisissent généralement entre la modernisation A1, la transition A2L, le CO2, les hydrocarbures comme le propane (R290) le cas échéant. L’A2L est utilisé lorsqu’un PRG plus faible est requis avec une transition pratique, tandis que le CO2 est choisi pour son PRG très faible et son ininflammabilité. Les hydrocarbures comme le propane (R290) constituent une autre option à très faible potentiel de PRG lorsque les aspects et exigences de sécurité pertinents en raison de leur haute inflammabilité sont pris en compte.  ;

Le choix du Le choix du fluide frigorigène a une incidence sur le rendement, la conformité réglementaire, les exigences de sécurité et la viabilité à long terme du système.
Ce guide vous aide à déterminer quel circuit de réfrigérant convient le mieux à votre chambre froide avant de consulter les pages détaillées sur les solutions.

Quel circuit de réfrigérant convient à ma chambre froide ?

La plupart des projets suivent l’une des quatre voies suivantes : A1 (ancien/rétrofit), A2L (transition), CO2 (ininflammable et très faible PRG) ou propane R290 (le cas échéant pour les systèmes autonomes/compacts). Le choix le plus adapté dépend de la nature de votre projet : s'agit-il d'une modernisation ou de la conception d'une nouvelle installation de réfrigération à très faible PRG ?

Quand dois-je choisir le CO₂ (R744) pour une chambre froide ?

Optez pour le CO₂ lorsque le projet privilégie une voie ininflammable et un PRG très faible. Les systèmes au CO₂ fonctionnent à des pressions plus élevées, de sorte que le choix des composants et la conception du système diffèrent de nombreux systèmes existants.  ;

Idéal pour : Chambres froides commerciales donnant la priorité à l’ininflammabilité et aux objectifs de durabilité à long terme.  ;

Utilisez le CO₂ quand vous en avez besoin :  ;

• Très faible PRG  ;
• Une voie d’inflammabilité  ;
• Solutions alignées sur les futures stratégies réglementaires et de durabilité  ;

Si vous choisissez le réfrigérant CO₂

Les ressources ci-dessous vous aident à répondre à des questions telles que :

• Le CO₂ convient-il à cette taille et à cette température de chambre froide ?  ;
• Quelle stratégie de régulation et de vannes est nécessaire ?  ;
• Comment sélectionner les composants pour effectuer un fonctionnement à haute pression ?  ;

Quand dois-je choisir les fluides frigorigènes A2L pour une chambre froide ?  ;

Choisissez un type de fluide frigorigène A2L lorsque vous avez besoin d’un PRG inférieur aux solutions HFC existantes et souhaitez une option de transition pratique pour certains systèmes de chambre froide commerciale sélectionnés. Les projets A2L nécessitent généralement une planification autour de la compatibilité des composants, des limites de charge et des exigences de sécurité.  ;

Idéal pour : Nouveaux systèmes ou rétrofits sélectionnés nécessitant un PRG plus faible avec une approche de transition pratique.



Utilisez l’A2L lorsque vous en avez besoin :

• PRG plus faible que les anciennes solutions HFC  ;
• Un parcours de transition aligné sur l’évolution des réglementations  ;
• Planification de la compatibilité entre les composants, les limites de charge et les exigences de sécurité  ;

Si vous choisissez les fluides frigorigènes A2L  ;

Les ressources ci-dessous vous aident à répondre à des questions telles que :

• Quels composants nécessitent une compatibilité A2L ?  ;
• Quelles exigences de sécurité et limites de charge s’appliquent ?  ;
• Comment effectuer la planification de l’architecture du système pour les fluides frigorigènes A2L ?  ;

Quand dois-je choisir A1 (trajet de rétrofit ancien/non inflammable) ?  ;

Choisir une voie de modernisation A1 lorsque la priorité est la continuité d’un système existant et qu’un changement de fluide frigorigène n’est pas réalisable à court terme. Planifiez la transition future si les réglementations ou les contraintes de fournir se resserrent.  ;

Idéal pour : Continuité de la base installée et commodité de mise à niveau à court terme.  ;

Etape suivante: confirmer la compatibilité et planifier une transition par étapes  ;

Quand le propane (R290) est-il pertinent pour les chambres froides ?

Choisissez un type de fluide frigorigène propane lorsque le projet utilise des concepts compacts ou autonomes où le propane est applicable et les exigences de sécurité peuvent être respectées. Le propane est un fluide frigorigène à base d’hydrocarbures à très faible PRG, mais la conception du système doit respecter les exigences de sécurité pertinentes et les considérations de charge.

Idéal pour : Solutions plus petites/autonomes le cas échéant.

Utilisez ces documents lorsque vous avez besoin d'informations plus détaillées lors du choix d'un système, de la révision de la conception ou de l'installation.

Quoi de neuf dans le monde des solutions pour chambres froides ?

Restez informé(e) de la mise à jour des produits Danfoss concernant :

• Régulation de surchauffe par
• développements de vannes  ;
• mises à jour du régulateur  ;
• gammes de composants compatibles avec le réfrigérant

Besoin d’aide pour un projet de chambre froide ?  ;

Contactez Danfoss si vous avez besoin d’aide pour :  ;

• Sélecteur de composant
• planification de la transition vers les fluides frigorigènes  ;
• stratégie de contrôle  ;
• Documentation technique
• Compatibilité CEM

Quels composants sont nécessaires pour un système de réfrigération de chambre froide ?

Un système typique comprend un groupe de condensation, un compresseur, un régulateur, un détendeur, une électrovanne, un filtre déshydrateur et un évaporateur. Danfoss soutient cette architecture de système avec des produits tels que unités de condensation Optyma™, régulateur de chambre froide Optyma™, détendeurs thermostatiques, électrovannes, filtres déshydrateurs, et compresseurs de réfrigération.

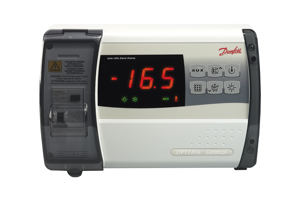

Quel régulateur est utilisé pour la gestion de la température de la chambre froide ?

Pour de nombreuses applications de chambre froide, les installateurs utilisent un régulateur dédié à la chambre froide qui gère la température, le dégivrage, les alarmes et les composants connectés. Danfoss positionne Optyma™ Control comme un régulateur de chambre froide conçu pour la sécurité, la protection et la facilité d’installation.

Quelle vanne est utilisée pour la régulation du fluide frigorigène dans l’évaporateur ?

Une vanne d’extension thermostatique régule l’injection du fluide frigorigène dans l’évaporateur et aide à maintenir une surchauffe stable. Les gammes de produits Danfoss thermostatic extension valve sont conçues pour les applications de réfrigération et une longue durée de vie.

Pourquoi un filtre déshydrateur est-il important dans un système de chambre froide ?

Un filtre déshydrateur aide à protéger le système de réfrigération contre l’humidité, les acides et les particules solides qui peuvent réduire la fiabilité et la durée de vie du compresseur. Les filtres déshydrateurs Danfoss DML/DCL sont conçus pour cette fonction de protection.

Quel fluide frigorigène dois-je choisir pour une chambre froide ?

Cela dépend de l’application, du contexte réglementaire, des exigences de sécurité et de la stratégie à long terme concernant le fluide frigorigène. Danfoss propose des contenus et des produits couvrant les solutions à faible PRG, A2L et CO₂.
