为定速应用提供卓越的软启动性能

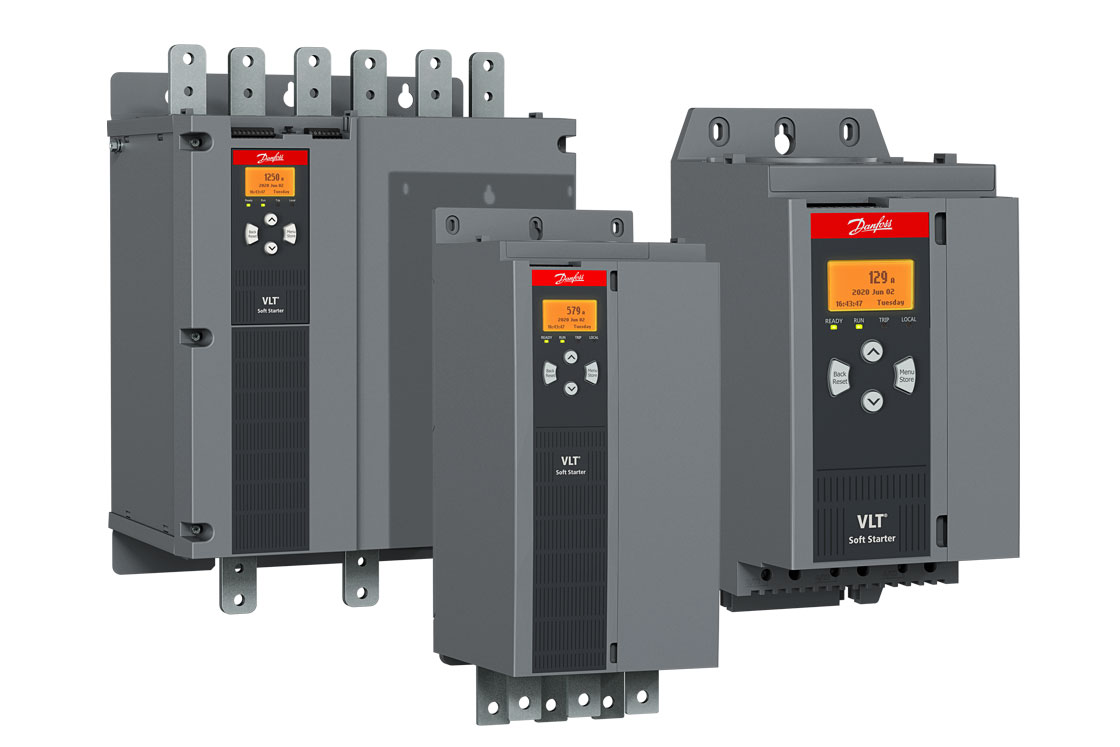

VLT® Soft Starter MCD 600 软起动器将最先进的高级控制和保护装置与已改进的智能技术相结合,可在定速应用中提供卓越性能。

MCD 600 配有各类基于以太网和串行通讯选件卡、应用专用智能卡并支持八种语言,可实现前所未有的灵活安装。

集成的旁路装置可确保极高效率和全速无谐波运行,降低能耗和所需的冷却能力。通过使用各大功能聚焦于易用性,比如泵清洁功能、PowerThrough操作以及基于日历或运行时间的计划安排。更广泛的电机和启动器保护,确保更多正常运行时间。

供电电压和功率范围

主电源电压范围

  • 3 x 200-525 VAC (T5)
  • 3 x 380-690 VAC (T7)

电流范围和机箱

  • IP20: 20-129 A(额定)
  • IP00: 144-579 A(额定)

功能和优点

内置叶轮清洁辅助泵的清洁功能

简单的应用分析,最多记录 348 个事件,及二维码扫描序列号和事件数据

采用集成式 USB 端口,数据访问方便,可减少启动和升级时间

增强的电机和控制器保护,确保更可靠、更多的正常运行时间

实现采用点动功能的低速应用的灵活性

通过 PowerThrough 功能,即当单相因 SCR 短路损坏时,可采用两相控制,从而延长正常运行时间

软启动器与 Ethernet 网络可轻松连接(如 PROFINET 和 EtherNet/IP)

配置三个菜单系统(快捷菜单、应用菜单和主菜单)、一个四行图形显示器和一个逻辑键盘,编程简易快捷。

通过自适应加速控制 (AAC) 选择应用的最佳启动和停止曲线

直流制动电流三相均匀分布,可降低安装成本,减少电动机压力

由于装有内部旁路接触器,可调母线可从顶部和底部插入,因而节省空间和接线成本,更易于改装。

文档

文档
类型 名称 语言 适用于 已更新 下载 文件类别
Certificate ESMA ECAS Certificate E20-07-003509 英語 Multiple 01 9月, 2020 843.2 KB PDF
Installation guide Ethernet/IP Card, MCD 600 IG 英語 Multiple 01 12月, 2020 9.2 MB PDF
Certificate ISO 9001 Drives BV 500F1065en 英語 Multiple 01 1月, 2019 278.5 KB PDF
Certificate MCD 600 Declaration of conformity 英語 Multiple 01 11月, 2019 418.2 KB PDF
Certificate MCD 600 LR 19-80004(E2)-02 英語 Multiple 01 11月, 2020 417.1 KB PDF
Installation guide Modbus TCP Card, MCD 600, IG 英語 Multiple 01 12月, 2020 9.2 MB PDF
Installation guide PROFINET Card MCD 600 Installation Guide 英語 Multiple 01 12月, 2020 9.1 MB PDF
Fact sheet VLT® Soft Starter MCD 600 中文 (Zhōngwén), 汉语, 漢語 (CN) Multiple 04 1月, 2019 595.9 KB PDF
Operating guide VLT® Soft Starter MCD 600 中文 (Zhōngwén), 汉语, 漢語 (CN) Multiple 03 7月, 0003 6.2 MB PDF
Fact sheet VLT® Soft Starter MCD 600 英語 Multiple 04 1月, 2019 436.5 KB PDF
Fact sheet VLT® Soft Starter MCD 600 英語 美國 04 1月, 2019 432.4 KB PDF
Fact sheet VLT® Soft Starter MCD 600 英語 美國 12 7月, 2019 475.9 KB PDF
Operating guide VLT® Soft Starter MCD 600 英語 Multiple 01 12月, 2020 9.3 MB PDF
Installation guide VLT® Soft Starter MCD 600 DeviceNet Card 中文 (Zhōngwén), 汉语, 漢語 (CN) Multiple 03 1月, 0004 1.8 MB PDF
Installation guide VLT® Soft Starter MCD 600 DeviceNet Card 英語 Multiple 01 10月, 2018 1.7 MB PDF
Installation guide VLT® SOFT STARTER MCD 600, Finger Guards 英語 Multiple 01 6月, 2018 192.2 KB PDF
Installation guide VLT® SOFT STARTER MCD 600, Remote 中文 (Zhōngwén), 汉语, 漢語 (CN) Multiple 03 10月, 0006 1.1 MB PDF
Installation guide VLT® SOFT STARTER MCD 600, Remote 英語 Multiple 01 6月, 2018 1.0 MB PDF
Installation guide VLT® Soft Starter MCD600 Modbus RTU Card 中文 (Zhōngwén), 汉语, 漢語 (CN) Multiple 03 2月, 0005 1.8 MB PDF
Installation guide VLT® Soft Starter MCD600 Modbus RTU Card 英語 Multiple 01 10月, 2018 1.8 MB PDF
Installation guide VLT® Soft Starter MCD600 PROFIBUS Card 中文 (Zhōngwén), 汉语, 漢語 (CN) Multiple 03 3月, 0004 17.5 MB PDF
Installation guide VLT® Soft Starter MCD600 PROFIBUS Card 英語 Multiple 01 5月, 2021 7.4 MB PDF
Brochure VLT® Soft Starter Selection Guide 中文 (Zhōngwén), 汉语, 漢語 (CN) Multiple 11 5月, 2016 471.6 KB PDF
Brochure VLT® Soft Starter Selection Guide 英語 Multiple 01 1月, 2021 1.3 MB PDF
Installation guide VLT® SoftStarter MCD600 PumpingSmartCard 中文 (Zhōngwén), 汉语, 漢語 (CN) Multiple 03 10月, 0006 2.1 MB PDF
Installation guide VLT® SoftStarter MCD600 PumpingSmartCard 英語 Multiple 01 10月, 2018 1.9 MB PDF

软件

软件
类型 名称 语言 已更新 版本 状态 下载 文件类别
Software Tools Danfoss WinStart for MCD 600 17 11月, 2020 3.0 RL 6.6 MB ZIP
Software Tools Danfoss WinStart for MCD 600 20 5月, 2021 4.1 RL 6.5 MB ZIP
Fieldbus Configuration Files VLT® MCD600/500/200 EtherNet/IP EDS 16 5月, 2018 RL 6.5 KB ZIP
Software Tools VLT® Motion Control Tool MCT10 09 3月, 2021 5.21 RL 983.6 MB ZIP

相关应用

离心泵和风机、输送机、破碎机、研磨机、搅拌机、压缩机、离心机、磨粉机和电锯。
