EC+-konceptet driver den optimala luftkonditioneringen på Volkswagens Navarra-fabrik

den 1 december 2019

SPANIEN: Genom innovation och planering ämnar Volkswagen att kontinuerligt minska energiförbrukningen och tillhörande koldioxidutsläpp vid sina fabriker. Ett bra exempel på detta är luftkonditionering. Kraven som ställs på luftkonditionering av byggnader ökar hela tiden. Axialfläktar kan ha stor betydelse för att kunna kombinera tekniska krav med en hållbar byggdesign.

Därför installerade man 2018 luftbehandlingsenheter med ny teknik och högeffektiva axialfläktar som styrs av VLT® HVAC Drive FC 102 i två produktionsanläggningar i olika länder: Porsche i Stuttgart/Zuffenhausen i Tyskland och Volkswagen Navarra i Pamplona i Spanien. Uppgraderingen på Volkswagen Navarra gav en imponerande energibesparing vid AHU-drift på 20 %.

Den nya banbrytande AHU-tekniken som installerats på Volkswagen uppfyllde alla förväntningar från Asier Matorell, Factory Planning Manager, Volkswagen Navarra (till vänster) and Axel Rossmannek, Head of Supply Planning, Volkswagen Wolfsburg.

Upptäck hur Volkswagen uppnådde energibesparingar vid AHU-drift på 20 %

Den nya banbrytande AHU-tekniken som installerats på Volkswagen uppfyllde alla förväntningar från Asier Matorell, Factory Planning Manager, Volkswagen Navarra (till vänster) and Axel Rossmannek, Head of Supply Planning, Volkswagen Wolfsburg.

Banbrytande hållbar ventilationsteknik

Banbrytande hållbar ventilationsteknik

Ventilationen var tvungen att förnyas helt på en av fabrikens största produktionsanläggningar. Större luftvolymer behövdes men det fanns inte tillräckligt med utrymme för att installera utrustningen. Man var därför tvungen att hitta en ny installationsplats för luftbehandlingsenheterna: på taket. De stora enheterna på 80 000 m³/h placerades på en stålplattform på anslutningen mellan två byggnader. Utöver att spara energi var kriterierna för enhetsstorlek, viktbesparing och brusreducering därför också viktiga krav.

Intelligent interaktion

Intelligent interaktion

De höga kraven kunde endast uppfyllas med den nya generationen luftbehandlingsenheter, som utnyttjar de högeffektiva axialfläktarna från NOVENCO optimalt, med VLT® HVAC Drive FC 102. Resultatet överträffade alla förväntningar. ZerAx®-axialfläktarna representerar för närvarande den världsledande fläkttekniken, med en fläkteffektivitet på upp till 92 %. NOVENCO gick emellertid ett steg längre genom att optimera ZerAx® ännu mer för användning i luftbehandlingsenheterna. Här var Danfoss EC+-koncept en viktig bidragande faktor till energibesparingarna.

Nyckelfrasen här är en smart samverkan mellan systemkomponenterna. Denna samverkan sker genom EC+ och utvecklas i samarbete mellan Danfoss och NOVENCO. Endast optimal samverkan mellan systemkomponenterna fläkt, motor, elektronik och diffusor möjliggör den fulla potentialen för en mycket effektiv fläkt.

Vad är Danfoss EC+-koncept?

Vad är Danfoss EC+-koncept?

När man bygger ett HVAC-system måste de enskilda komponenterna, som motor, frekvensomriktare och fläkt, vara flexibla och kompatibla med varandra för att ge största möjliga prestanda och systemeffektivitet. Om du till exempel väljer en högeffektiv motor som bara är kompatibel med fläktar med lägre effektivitet kan den totala systemeffektiviteten äventyras. Den ger då inte samma höga prestanda och investering i de enskilda komponenterna.

Med Danfoss Drives EC+-konceptet kan de som utformar ventilationssystem kombinera VLT® HVAC Drive med de effektivaste fläktarna och permanentmagnetmotorerna.

Fördelar med EC+-konceptet:

  • Valfri motorteknik: PM, asynkron eller synkron reluktans med samma frekvensomriktare
  • Installation och drift av enheten har inte ändrats
  • Alla komponenter har valts oberoende av tillverkare
  • Mycket god systemeffektivitet tack vare kombinationen av enskilda komponenter med högsta effektivitet
  • Det går att uppgradera befintliga system
  • Ett stort märkströmsintervall för standardmotorer. PM-motorer och synkrona reluktansmotorer
Få mer drivkraft i ditt HVAC-system

Få mer drivkraft i ditt HVAC-system

Produkter

  • DrivePro® Life Cycle
    DrivePro®-tjänster

    Förbättra upptiden och få ut maximalt av dina frekvensomriktare och frekvensomriktarapplikationer med DrivePro®-tjänster för VLT®- och VACON®-frekvensomriktare.

  • VACON® 100 FLOW
    VACON® 100 FLOW

    Dedikerade funktioner som förbättrar flödesregleringen och sparar energi i industriella pump- och fläkttillämpningar.

  • Förbättrade VLT® HVAC Drive FC 102
    VLT® HVAC Drive FC 102

    Den här tåliga och smarta FC 102-frekvensomriktaren förbättrar pump- och fläkttillämpningar i system för byggnadshanteringssystem och fungerar utomhus i de flesta klimat.

  • VLT® Refrigeration Drive FC 103
    VLT® Refrigeration Drive FC 103

    FC103 används för styrning av kompressorer, pumpar och fläktar för att erbjuda avsevärda energibesparingar i kylanläggningar.

Läs mer om Danfoss HVAC-lösningar

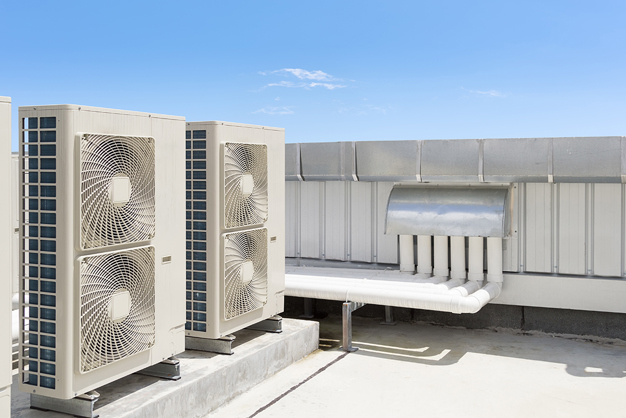

  • Frekvensomriktare för fläktar

    Få ut mer av dina luftbehandlingsenheter med fläktstyrning som gör det enkelt att kontrollera filter och som har inbyggda brandsäkerhetsfunktioner.

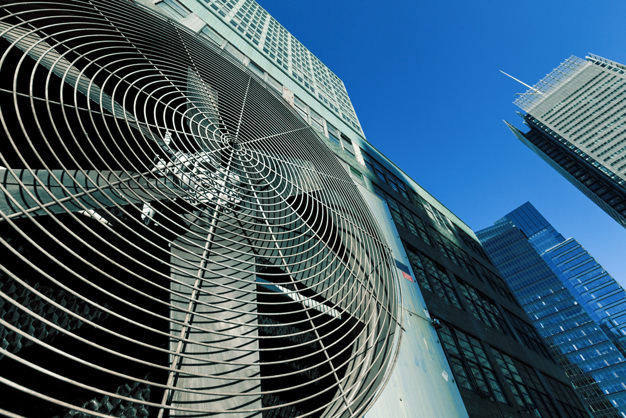

  • Frekvensomriktare för fläktar
