Funktionella förlängningar är tillval som ökar en frekvensomriktares flexibilitet genom att förlänga in- och utgångar och tillhandahålla dedikerade gränssnitt för en rad olika återkopplingsenheter.
Generellt I/O-kort OC7C0
Detta I/O-tillval utökar standardingångarna och standardutgångarna som är inbyggda i frekvensomriktaren.
Huvudegenskaper
- Tre digitala ingångar, stöd för PNP-logik
- Två digitala utgångar, konfigurerbar PNP, NPN, push-pull, pulsomfång 0–100 kHz
- Två analoga ingångar: 0/4–20 mA, 0–10 V DC, -10 till +10 V DC
- Temperaturgivare: Upp till 3 PT100 kan seriekopplas till ingången. PT1000, Ni1000 (A/B), KTY81, KTY82, KTY84
- En analog utgång 0/4-20 [mA]

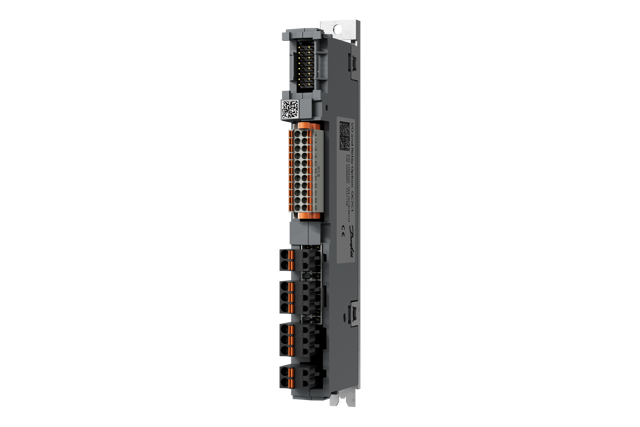

I/O och relätillval OC7C1
Detta I/O-tillval erbjuder ett ökat antal styringångar och styrutgångar.
- Sex digitala insignaler, enpoliga
- Två digitala utsignaler, konfigurerbar PNP, NPN, push-pull
- En isolerad termistoringång
- Två analoga ingångar: -20/0 till +20 mA eller -10/0 till +10 V
- En analog utgång: 0–20 mA eller 0–10 V
- 3 reläutgångar
- 2 x NO, NC
- 1 x NO
- 250 V AC 3 A max. (50/60 Hz)
- 24 V DC, 2 A resistiv belastning
Digital 230 V AC-ingång OC7D0
Digital insignal 230 V AC OC7D0 som innehåller 5 digitala insignaler 42-240 V AC

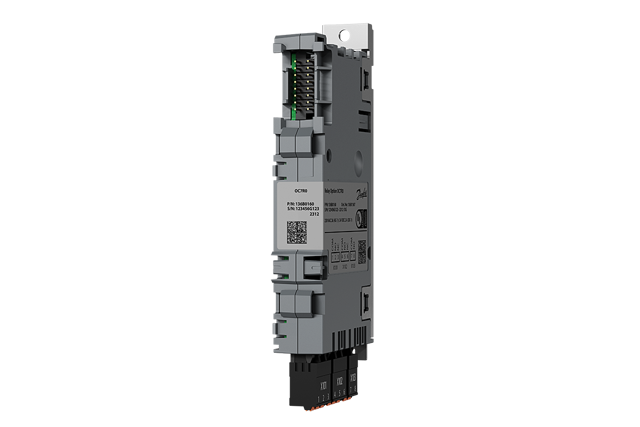

Relätillval OC7R0
Detta relätillval gör det möjligt att utöka reläfunktionerna med tre extra reläutgångar.
Huvudegenskaper
- 2 x reläutgång NO/NC
- 1 x reläutgång NO
- Maximal plintbelastning (AC-1): Resistiv belastning: 250 V AC, 2 A
- Maximal plintbelastning (AC-15): induktiv belastning: 250 V AC, 0,2 A
- Maximal plintbelastning (DC-1): Resistiv belastning: 80 V DC, 2 A

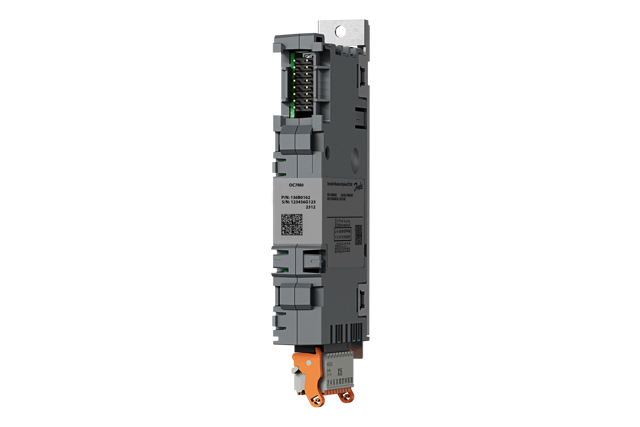

Pulsgivar-/resolvertillval OC7M0
Pulsgivar‑/resolvergränssnittstillvalet gör det möjligt att ansluta olika enheter som varvtals-/positionsåterkoppling eller referens.
Följande typer av enheter stöds:
- Inkrementell pulsgivare med två eller tre kanaler (TTL, HTL, SinCos utan noll puls)
- Utgång för simulering av TTL-pulsgivare
- Absoluta pulsgivare (SSI, EnDat, BiSS, Hiperface, Hiperface DSL)
- Resolver‑enheter
Beroende på enhetstyp kan du ansluta en eller två enheter. Upp till två återkopplingssystem kan anslutas. Läs mer i vår handbok.

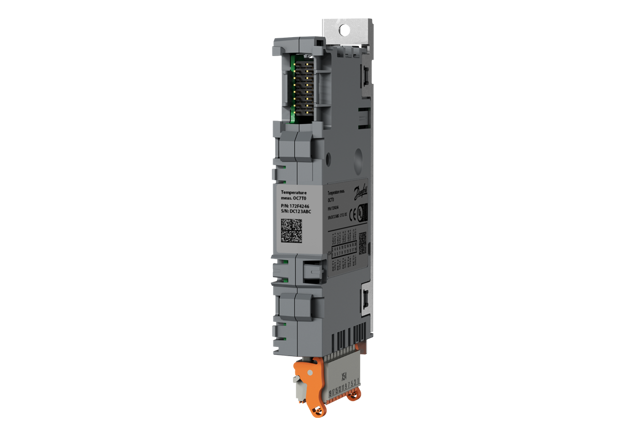

Temperaturmätning OC7T0
Använd temperaturmätningsalternativet för att mäta och övervaka tillämpningstemperaturer eller för att skydda motorn från att överhettas genom att övervaka temperaturen i motorlagren (2 st.) och motorlindningarna (3 st.).
Huvudegenskaper:
- Givaringångar: 5 kanaler
- Givaranslutning: två, tre eller fyra ledningar
- Givarstöd: Pt100, Pt1000, Ni1000, KTY-typer
- Stöd för 2 x Pt100 och 3 x Pt100 i serie i samma mätkanal
- Temperaturområde: -50–200 °C
ATEX-temperaturöverv. OC7T1
Detta tillval möjliggör övervakning av motortemperaturen med PTC-sensorer för att ge skydd i riskområden. Använd detta tillval för att säkerställa säker frånkoppling genom att aktivera Safe Torque Off (STO) i händelse av överhettning eller givarfel. Mer information finns i den tekniska dokumentationen.
Temp. och analog I/O OC7T2
Tillvalet Temperatur och analog I/O utökar frekvensomriktarens I/O med 3 analoga ingångar, 3 analoga utgångar och 3 temperaturingångar (3K/10K/PT1000).
Huvudegenskaper
- Analog ingång: Konfigurerbar spänning -10 V till 10 V (skalbar) eller ström 0/4-20 mA (skalbar)
- Analog utgång: Konfigurerbar spänning 0 till 10 V (skalbar) eller ström 0/4 – 20 mA (skalbar)
- Temperaturingång:
- 2-trådig anslutningstyp
- Givarstöd: 3K, 10K, PT1000
- Temperaturmätområde: 0-100 °C (±0,5 °C)
- Spänningsreferensutgång: +10 V

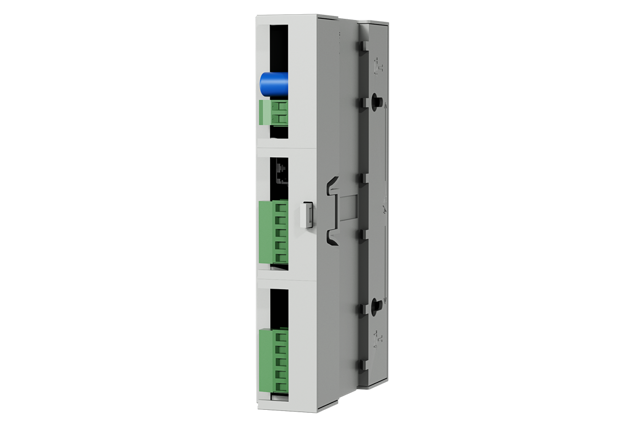

Spänningsmätning OC7V0
Använd spänningsmätningstillvalet för att mäta sinusformad växelspänning eller likspänning. Tillvalet används för att mäta information om nätspänning, frekvens och spänningsvinkelinformation.
Huvudegenskaper:
- Mätingångar: 2 kanaler, 3-fas eller likspänning
- Mätanslutning: 3-fas eller likspänning, skruvplintar
- Mätområde: 0–759 V AC eller 0–1 354 V DC
- Mätbandbredd: DC–20 kHz
- Mätnoggrannhet: ±0,5 % av nominell
