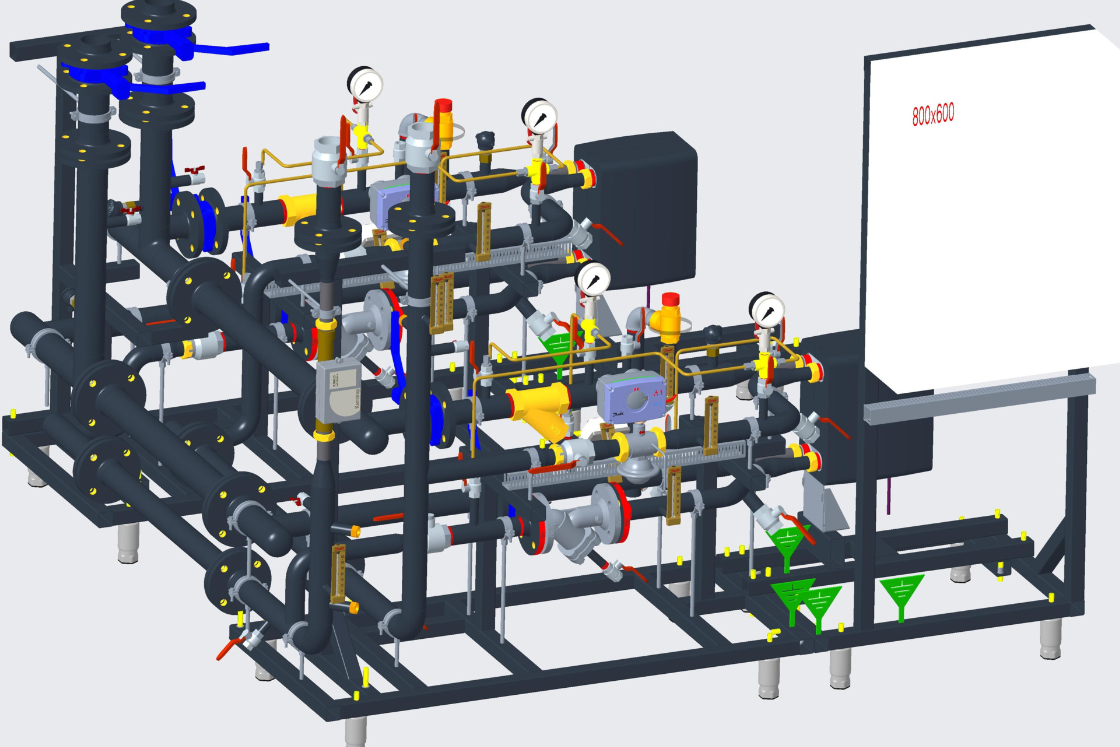

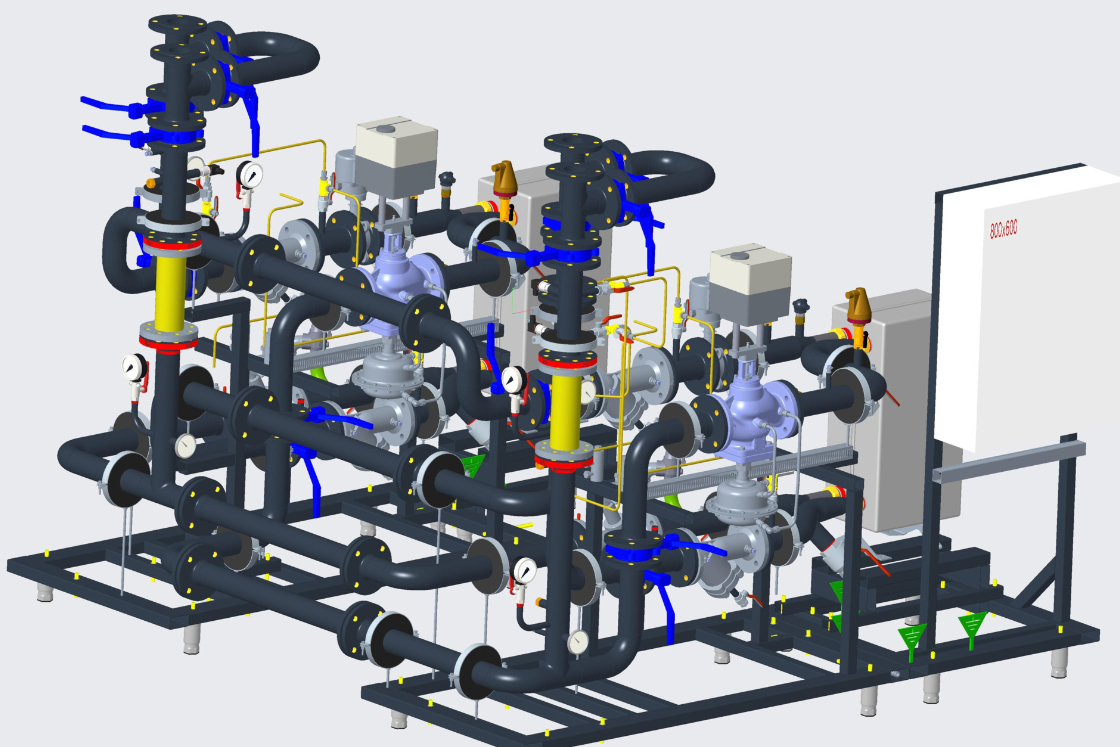

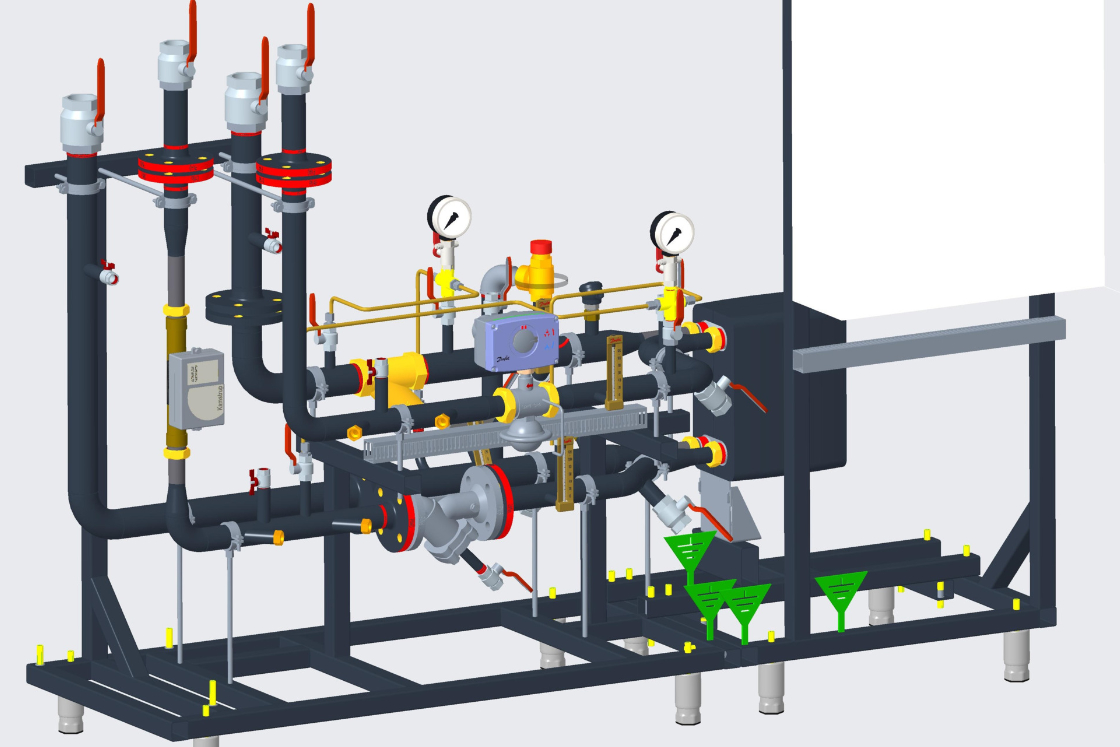

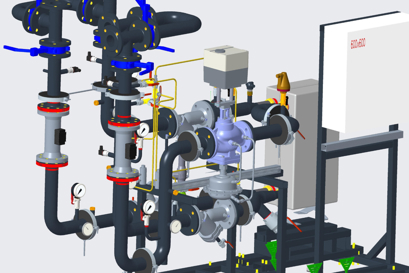

Conheça a novíssima subestação DSP MOD@

DSP significa "Danfoss Substation Prefabricated" (subestação pré-fabricada da Danfoss), destacando o fato de que você obtém uma subestação fácil de instalar e que atende a 90% dos requisitos técnicos típicos de conexão da rede de aquecimento urbano. MOD@ significa "modular e digital", ou seja, você obtém uma subestação flexível, fácil de configurar e que funciona perfeitamente com nosso portfólio de produtos de rede de aquecimento urbano digital.

Você pode usar as subestações DSP MOD@:

em aplicações de aquecimento indireto com aplicações de trocador de calor simples ou duplo.
para aquecimento de residências multifamiliares e edifícios comerciais e industriais.
junto com um sistema centralizado de água quente doméstica (DHW) ou unidade de interface de calor que pode ser conectada ao lado secundário da subestação.

Subestação modular

O DSP MOD@ é uma subestação modular, fácil de especificar e que atende aos requisitos técnicos típicos de conexão de uma rede de aquecimento urbano.

Alta eficiência energética

Com o DSP MOD@, você obtém uma estação de alta qualidade que proporciona alto desempenho do sistema e conforto ao usuário final por meio de eficiência energética e operação segura e confiável.

Processo fácil, do projeto à entrega

Com o DSP MOD@, você economiza tempo no planejamento do projeto, na instalação, na entrega, no manuseio e na instalação e manutenção da estação.

Recursos e benefícios

Uma subestação construída para otimizar o desempenho do sistema de aquecimento:

O controlador ECL Comfort 310 com compensação climática, registro de dados e monitoramento de alarme.

Os trocadores de calor Micro Plate™ melhoram a eficiência da transferência de calor, o desempenho e a distribuição do fluxo, reduzindo a perda de pressão em 35%. O design exclusivo e patenteado de covinhas do trocador de calor melhora o desempenho da transferência de calor em até 10% quando comparado ao design tradicional de espinha de peixe.

Os trocadores de calor com gaxetas certificadas pela AHRI melhoram o controle de baixa carga e minimizam o consumo de energia.

As novas válvulas inteligentes de controle independente de pressão (PICV) Virtus iSET oferecem controle estável e reduzem a temperatura de retorno.

Funciona perfeitamente com o Danfoss Leanheat® Monitoring e o Titan™ para otimizar ainda mais a eficiência energética e reduzir a temperatura de retorno em redes de aquecimento urbano.

Tudo o que você precisa para escolher o sistema de distribuição de calor certo para o seu cliente

Uma visão geral completa dos possíveis componentes da estação na documentação técnica.

Projeto de subestação rápido e fácil com a equipe de suporte da Danfoss e o configurador Heat.

Projetos precisos que facilitam um rápido processo de aprovação com modelos de estação 3D para download e documentação técnica completa.

Instalação, serviço e manutenção facilitados

O design modular leve e compacto da subestação facilita o transporte para a sala de aquecimento.

Seu design fixo e as possibilidades de conexão flexíveis facilitam a montagem no piso e a preparação dos tubos antes da instalação.

O layout padrão da estação facilita o acesso a todos os principais componentes para manutenção e serviço.

A subestação é equipada com componentes de alta qualidade da Danfoss, que foram testados, aprovados e otimizados para operações seguras e confiáveis em redes de aquecimento urbano. A subestação e os trocadores de calor são fabricados de acordo com a Diretiva Europeia de Pressão PED 2014/68/EU e os Regulamentos de Equipamentos de Pressão (Segurança) de 2016.

Cada subestação vem com um manual de instalação e manutenção de fácil utilização e é coberta por uma garantia total emitida pela Danfoss.

Modular, digital e pronto!

Confira as diferentes variantes da nova subestação DSP MOD@

Documentos

Documentos
Tipo	Nome	Idioma	Valid for	Atualizado	Download	Tipo de filtro
Operating guide	DH Compact substation	German	Multiple	21 ago., 2015	309.5 KB	.pdf
Operating guide	DH Compact substation	Finnish	Multiple	16 jan., 2019	4.1 MB	.pdf
Operating guide	DH Compact substation	Dutch, Flemish	Multiple	03 mar., 2021	3.2 MB	.pdf
Operating guide	DH Compact substation	Slovak	Multiple	22 mar., 2021	3.2 MB	.pdf
Operating guide	DH Compact substation	Croatian	Multiple	03 mar., 2021	3.2 MB	.pdf
Operating guide	DH Compact substation	Russian	Multiple	31 ago., 2015	254.9 KB	.pdf
Operating guide	DH Compact substation	Lithuanian	Multiple	14 set., 2015	195.5 KB	.pdf
Operating guide	DH Compact substation	Hungarian	Multiple	28 ago., 2015	138.3 KB	.pdf
Operating guide	DH Compact substation	Swedish	Multiple	16 jan., 2019	4.1 MB	.pdf
Operating guide	DH Compact substation	Slovenian	Multiple	28 ago., 2015	177.4 KB	.pdf
Operating guide	DH Compact substation	Chinese (CN)	Multiple	31 ago., 2015	303.2 KB	.pdf
Operating guide	DH Compact substation	Serbian (RS)	Multiple	21 ago., 2015	145.2 KB	.pdf
Operating guide	District heating substations	French	Multiple	17 fev., 2021	3.2 MB	.pdf
Operating guide	District heating substations	English	Multiple	19 fev., 2020	3.2 MB	.pdf
Operating guide	District heating substations	Polish	Multiple	20 mar., 2019	4.1 MB	.pdf
Operating guide	District Heating Substations	Spanish, Castilian	Multiple	02 mar., 2021	3.2 MB	.pdf
Data sheet	DSP MOD@	French	Multiple	04 abr., 2024	4.7 MB	.pdf
Data sheet	DSP MOD@	English	Multiple	05 abr., 2024	3.2 MB	.pdf

Linha de produtos

DSP MOD@ substation in a single heating and cooling variant for GB

DSP MOD@ is a single heating and cooling circuit substation designed for DHU for the GB market.

DSP MOD@ substation in a double heating and cooling variant for GB

DSP MOD@ is a double heating and cooling circuit substation designed for DHU for the GB market.

DSP MOD@ substation in a single heating variant for the French market.

DSP MOD@ is a single heating circuit substation designed for DHU for the French market

DSP MOD@ substation in a double heating variant for the French market.

DSP MOD@ is a double heating circuit substation designed for DHU for the French market.

Produtos relacionados

Leanheat® Software Suite & Services

Danfoss Leanheat® Software Suite & Services is an application-driven suite of the end-to-end software and services that harnesses the power of digitalization to optimize energy production and consumption, increase operational efficiencies, and put building control and maintenance in your hands.

Titan™ by Danfoss

There’s nothing like perspective. Looking at something differently allows you to see new things. It adds dimension. To the digital dynamics of your network. The pulse of the grid. Danfoss Titan™ combines best-in-class substations with innovative digital twin technology to add a new and data-driven dimension to district energy.

ECL Comfort controllers

Electronic controllers are intelligent temperature regulators. They can be adapted to a variety of district heating systems, ensuring high comfort level and optimum energy utilization.

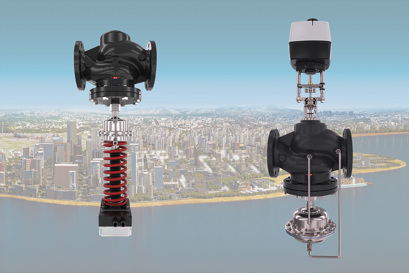

Virtus intelligent ready pressure and flow controllers
