DSE Flex

Prześlij zapytanie

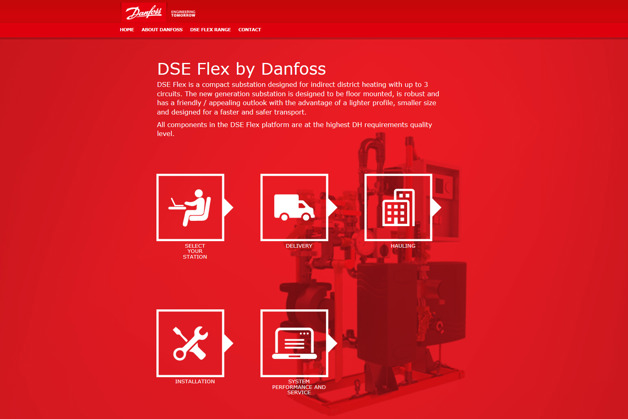

Platforma kompaktowego węzła cieplnego DSE FLEX została zaprojektowana do pośredniego podłączenia do sieci ciepłowniczych maksymalnie 3 obiegów z możliwością łączenia modułów w przypadku większej liczby obiegów.

Maksymalna wydajność jest określana w zależności od temperatur, dopuszczalnych spadków ciśnienia i przepisów lokalnych. 560 kW CO, 590 kW CWU Jest to wyjątkowe rozwiązanie opracowane pod kątem optymalnego wypełnienia specyficznych i rygorystycznych wymagań sieci ciepłowniczej. Dostępne tylko na zamówienie.

Cechy i korzyści

Elastyczna konstrukcja węzła oszczędza miejsce i ułatwia instalację.
Odpowiedni do różnych zastosowań, takich jak ogrzewanie, przygotowanie ciepłej wody użytkowej i/lub inne wodne układy ogrzewania.
Nadaje się do ogrzewania budynków wielorodzinnych, komercyjnych i przemysłowych.
Węzeł cieplny wolnostojący jest instalowany na podłodze, odznacza się małą masą, niewielkimi rozmiarami i został zaprojektowany z myślą o szybkim i bezpiecznym transporcie.
Wstępnie zmontowane i przetestowane fabrycznie - zapewniają szybkie uruchamianie, niezawodną pracę i niższe koszty instalacji.
Wydajna wymiana ciepła i równoważenie hydrauliczne - poprawia wydajność energetyczną i wydajność systemu.
Wytrzymała, łatwa w serwisowaniu konstrukcja - trwałe komponenty z łatwym dostępem do konserwacji, obniżające koszty cyklu życia.
Skalowalność i zgodność z przepisami - spełnia standardy ciepłownicze oraz umożliwia przyszłą rozbudowę lub adaptację.

Wysokowydajne rozwiązania ciepłownicze – DSA HOME, DSA WALL i DSE FLEX.

Doświadcz wydajnego i niezawodnego ogrzewania sieciowego dzięki DSA HOME, DSA WALL i DSE FLEX. W tej broszurze opisano, w jaki sposób każdy wstępnie skonfigurowany węzeł cieplny Danfoss dostarcza ogrzewanie i ciepłą wodę użytkową w sposób łatwy, energooszczędny i trwały.

Wszystkie cechy obejmują wysokowydajne wymienniki ciepła MicroPlate™, precyzyjnie regulowany regulator ECL Comfort oraz zdalne monitorowanie za pomocą Leanheat® Monitor. Zapoznaj się ze specyfikacjami technicznymi i znajdź idealne rozwiązanie dla swojego następnego projektu.

Pobierz broszurę

Dokumentacja

Dokumentacja
Typ	Nazwa	Język	Zaktualizowane	Pobierz	Typ pliku

Filmy

Podział DSE Flex na części

Pełna izolacja DSE Flex zmniejsza straty energii

Łatwiejsze połączenia dzięki DSE Flex

Kompaktowe wymiary DSE Flex ułatwiają przenoszenie wewnątrz budynków

Pozycjonowanie DSE Flex z regulowanymi stopkami

FAQ

Czy regulator DSE FLEX jest wstępnie skonfigurowany fabrycznie?

Tak, jest on wstępnie ustawiony zgodnie z dostępnymi danymi. Po uruchomieniu przeprowadza autotest, wyświetla domyślny kod systemu i przechodzi do trybu pracy. Strojenie powinno odbywać się zgodnie z instrukcją producenta sterownika dołączoną do podstacji.

Co należy sprawdzić przed uruchamianiem?

Upewnij się, że wszystkie połączenia hydrauliczne i elektryczne są prawidłowe, jakość wody spełnia wytyczne Danfoss, a instrukcja sterownika jest dostępna dla precyzyjnych ustawień.

Jaka jakość wody jest wymagana do uzyskania optymalnej wydajności?

Postępuj zgodnie z wytycznymi Danfoss dotyczącymi jakości wody dla lutowanego miedzianego wymiennika ciepła typu płytowego (VJ.KV.D3.02 lub nowszego), aby maksymalizować wydajność i żywotność wymiennika.

Co powoduje nadmierny hałas w systemie?

Nieprawidłowe nastawy pompy
Brak konfiguracji hydraulicznej
Hałas przepływu w rurach lub ciała obce w rurach
Luźne części w komponentach (np. sprężyny zaworu zwrotnego)
Nieprawidłowy dobór systemu (np. zbyt mały zawór regulacyjny)
Uszkodzony zawór regulacyjny lub wirnik pompy

Jak mogę naprawić nadmierny hałas?

Sprawdzić i skorygować nastawy pompy i układu hydraulicznego, przepłukać węzeł cieplny, sprawdzić zawory i w razie potrzeby wymienić uszkodzone komponenty.

Jakie są powszechne przyczyny braku ciepła?

Zatkane sitka lub filtry
Uszkodzony regulator różnicy ciśnień, czujnik, siłownik lub termostat
Zabrudzenia w obudowie zaworu regulacyjnego
Nieprawidłowe lub uszkodzone sterowanie automatyczne / awaria zasilania.
Pompa nie pracuje lub jest ustawiona na niską prędkość
Powietrze w układzie

Jak mogę przywrócić ogrzewanie?

Wyczyść filtry i sitka, sprawdź i wymień uszkodzone komponenty, zweryfikuj ustawienia sterownika oraz zasilanie, wyreguluj prędkość pompy i dokładnie odpowietrz system.

Czy istnieją szczególne środki bezpieczeństwa dla DSE FLEX?

Tak, należy przestrzegać sekcji dotyczącej bezpieczeństwa w instrukcji obsługi, w tym odłączenia zasilania elektrycznego przed konserwacją, prawidłowego obchodzenia się podczas instalacji oraz przestrzegania standardów jakości wody.
