Engineering HVAC 4.0 voor slimme gebouwen
Hier begint HVAC 4.0. De overgang naar
HVAC 4.0 vereist een nauwe samenwerking
tussen diverse partijen. En uiteindelijk
biedt het voordeel voor iedereen.
AB-QM 4.0
De beste drukonafhankelijke inregel- en regelafsluiter voor HVAC 4.0 in smart buildings.
Kenmerken en voordelen
Het verwarmen en koelen van onze gebouwen is goed voor ongeveer 30% van het energieverbruik in de EU.
Voor de optimalisering van HVAC-systemen in gebouwen is meer nodig dan alleen een optimalisering van het rendement van de apparatuur voor de opwekking van verwarming of koeling (bv. warmtepompen, boilers, chillers).
Het is ook van belang te kijken naar de manier waarop verwarming en koeling worden gedistribueerd van de centrale opwekker naar de punten van eindgebruik; de fan-coil units (FCU's) en stralingspanelen.
De EU-wetgeving, waaronder de richtlijn betreffende de energieprestatie van gebouwen (EPBD) heeft belangrijke bepalingen gesteld om technische bouwsystemen te optimaliseren. De markt moet dit nog goed gaan oppakken en daarom is het potentieel van hydraulische balans grotendeels nog ongerealiseerd.

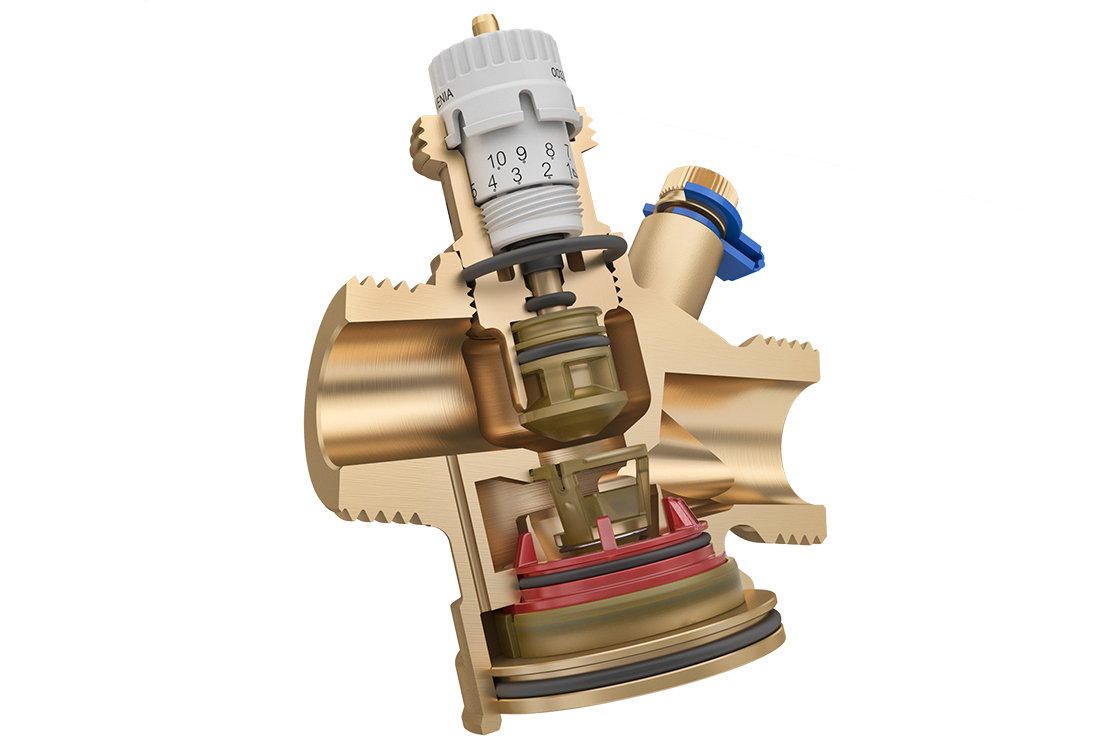

Danfoss AB-QM heeft het voortouw genomen bij het veranderen van de markt naar efficiëntere oplossingen voor het hydraulisch balanceren en regelen van moderne HVAC-systemen. Het concept van de combinatie van een inregelafsluiter en een ingebouwde drukverschilregelaar is nu wereldwijd op de meeste markten als standaard geaccepteerd.
De AB-QM combineert nauwkeurige regeling met groot gemak. Hij is eenvoudig te selecteren, moeiteloos te installeren en eenvoudig in te stellen.
Door het combineren van meerdere functies in één afsluiter is de AB-QM ook een uiterst kostenefficiënte keuze. Door verkorting van het ontwerpproces, tijdsbesparing tijdens de inbedrijfstelling en efficiëntiewinst tijdens bedrijf is het een financiële no-brainer met negatieve of extreem korte terugverdientijden.
- Massa-upload op afstand van ontwerp flows via configuratietool / GBS (tot 64 servomotoren / afsluiters tegelijk)
- Instelling en correctie van het debiet kan centraal gebeuren vanaf het GBS / de computer
- Spoelen en doorspoelen van het systeem centraal vanaf GBS / Computer (alles tegelijk, één verdieping tegelijk, één afsluiter tegelijk)
- Gebruik van standaard BACnet- of ModBus-buscommunicatie en geprefabriceerde kabels voor eenvoudige GBS-integratie
- Volledige transparant inzicht in het energieverbruik van het gebouw voor verwarming/koeling met behulp van AB-QM en NovoCon
Hoe verzamel je HVAC system data?
HVAC 4.0-systemen zijn niet alleen slim, ze zijn ook intelligent. Ze weten hoe ze efficiëntieproblemen kunnen opsporen en hoe ze de energiekosten kunnen verlagen.
De sleutel tot succes is actief gebruik van de informatie die is verzameld uit gebouw- en HVAC-data en die is opgeslagen in het gebouwbeheersysteem.

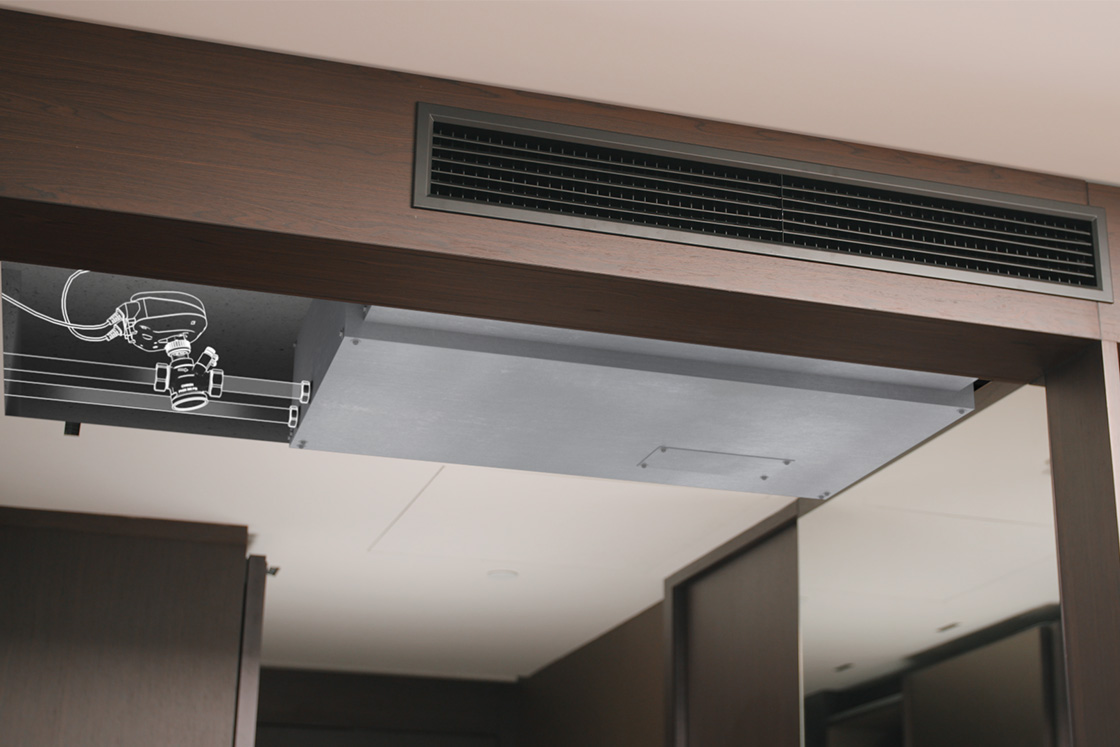

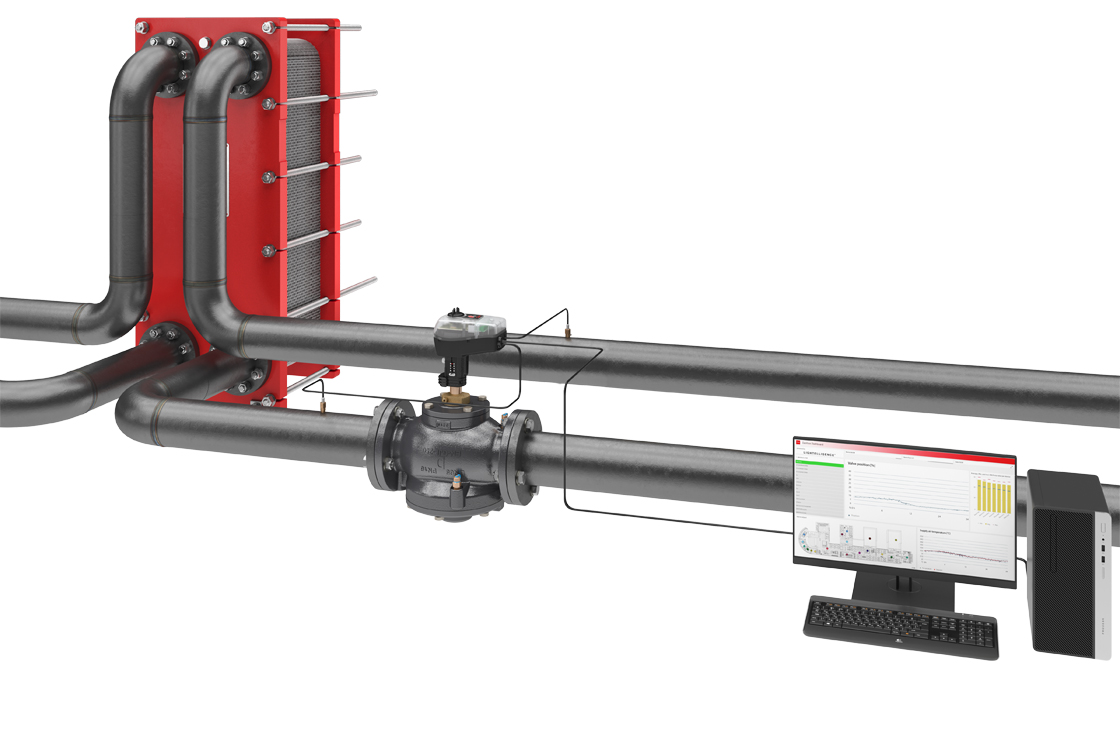

Digitale IoT-servomotoren leveren substantiële data en kunnen worden uitgebreid met data van optionele temperatuur- en stromingssensoren.
Dit helpt u om de energiestromen te beheren en service- en onderhoudsactiviteiten te plannen.

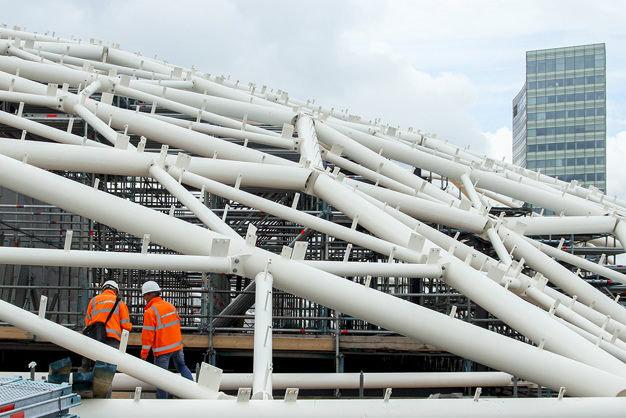

Afbeelding Copyright: Bert Teunissen/EDGE
Toepassingen

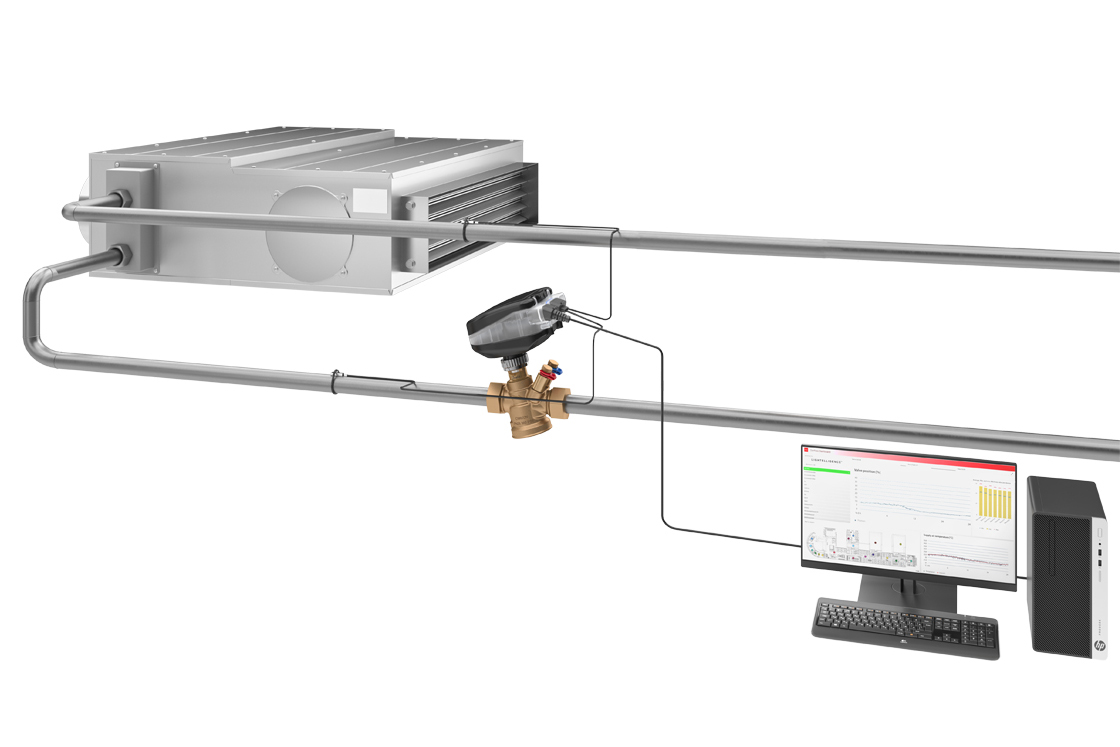

Terminalunits zoals fancoil units, koelplafonds of stralingspanelen zorgen voor verwarming en / of koeling in elke ruimte van een gebouw. Voor de temperatuurregeling zijn honderden tot duizenden regelafsluiters en motoren nodig. Het gebruik van slimme digitale servomotoren en Drukonafhankelijke regel- en inregelafsluiters (AB-QM) voorziet het GBS van de gebouwen van realtime HVAC-data, terwijl de dynamische hydraulische balans zorgt voor een optimale energie-efficiëntie.

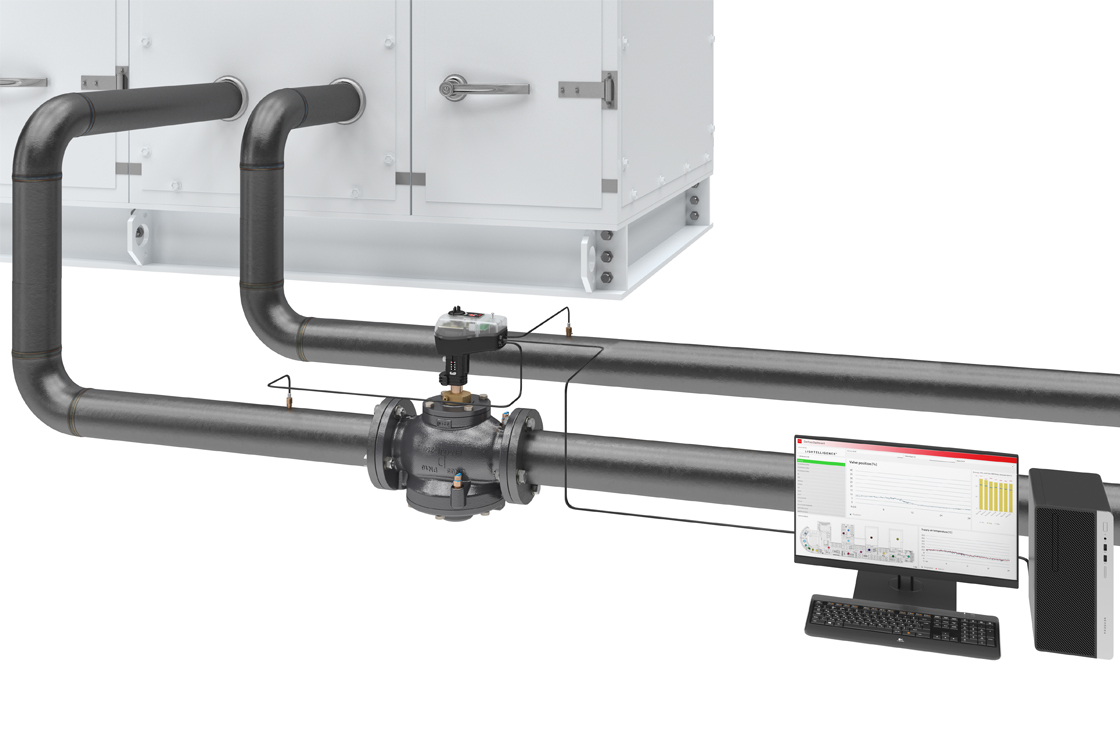

Luchtbehandelingsunits zorgen voor frisse lucht in de gebouwen. De verwarmings- of koelspiralen verdelen een grote hoeveelheid water. Door de flow te optimaliseren met grote maten AB-QM's uitgerust
met slimme digitale regeling van aanvoer- en /
of retourtemperaturen, in combinatie met
AC-aandrijvingen presteren de units veel efficiënter.
Systemen voor warm tapwater zijn een uitdaging om te beveiligen tegen legionella. Door de hoofdstroom en temperaturen bij de bron te bewaken en Thermal balancing valves biedt u een veilige en betrouwbare oplossing. Uitgerust met elektronische ontsmettingsregelingen en aangesloten op het GBS van het gebouw zijn de gegevens gemakkelijk te gebruiken voor bewaking op afstand en preventieve acties.

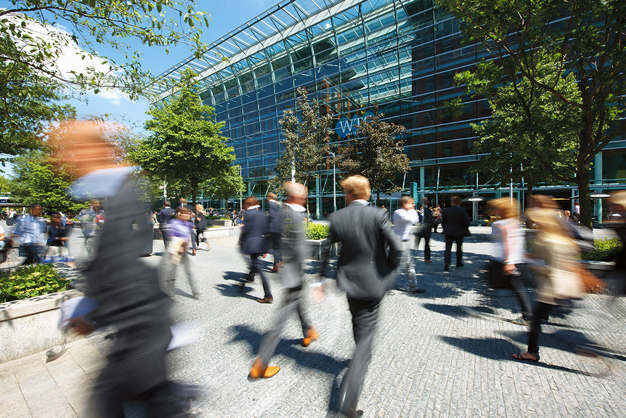

Slimme HVAC oplossing voor de I-toren van WTC Amsterdam
Refentievideo over de modernisering van het HVAC systeem in de I-toren van het World Trade Center Amsterdam
Gerelateerde producten
Deze robuuste en slimme FC 102 frequentieregelaar verbetert de werking van pomp- en ventilatortoepassingen in gebouwbeheersystemen en kan in de meeste buitenklimaten werken.

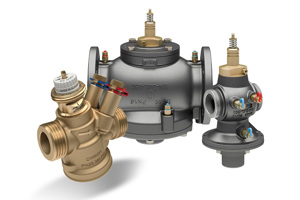

Drukonafhankelijke inregel- en regelafsluiters (PICV) bieden zowel een regelfunctie als een dynamische inregeloplossing voor HVAC-toepassingen. De afsluiters voorkomen debietvariaties die vaak optreden in systemen met variabel debiet ten gevolge van drukschommelingen bij gedeeltelijke belasting.

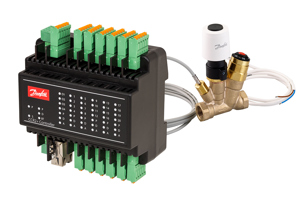

MTCV Thermische inregelafsluiters vormen een dynamische en op temperatuur gebaseerde inregeloplossing voor drinkwatertoepassingen. In combinatie met de CCR2+ ontstaat er een slimme en energiezuinige elektronische regeloplossing voor de bewaking en desinfectie van warmtapwatersystemen.

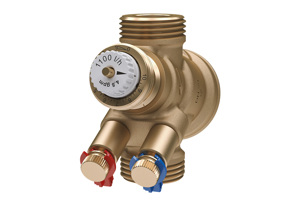

AB-QM 4.0 Drukonafhankelijke Regelkleppen (PICV's) zijn de opvolger van Danfoss AB-QM. Ze bieden de beste specificaties in hun klasse en eenvoudige installatie. Het kalk- en verstoppingsbestendige ontwerp garandeert een uitstekende betrouwbaarheid en een lange levensduur. Het vereiste ontwerpdebiet kan eenvoudig worden vastgesteld door het instelwiel bovenop de klep te draaien naar een voorinstelling tussen 10-100% van het nominale debiet. Er is een grote verscheidenheid aan aan/uit, modulerende en digitale actuators beschikbaar om het debiet door de kleppen nauwkeurig te regelen.

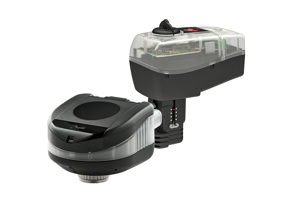

Met NovoCon® brengt Danfoss een radicale verandering teweeg in de manier waarop hydraulische inregeling en HVAC-regeling samenwerken. Als eerste digitale HVAC-servomotoren in hun soort worden deze rechtstreeks op een gebouwbeheersysteem (GBS) aangesloten. Hierdoor kunnen systeemintegratoren geavanceerde Internet of Things (IoT)-oplossingen uitwerken.
Casestudies
Uitdaging: Hoge BREEAM score behalen met energiemonitoring op klimaatplafond niveau in combinatie met een snelle en foutloze installatie. Oplossing: NovoCon S digitale servomotor gecombineerd met AB-QM 4.0 drukgecompenseerde inregel- en regelafsluiter en ChangeOver6 Energy. Deze combinatie zorgt voor dynamische hydraulische balans in het klimaatsysteem, maakt een koppeling met het GBS mogelijk en biedt realtime inzicht per klimaatplafond hoeveel energie wordt gebruikt tijdens verwarmen en koelen.
Gebouw: Kantoorgebouw
Applicatie: Klimaatplafonds met een 4-pijps change-over systeem voor verwarmen en koelen
Uitdaging: Een modern, innovatief klimaatsysteem met optimale flexibiliteit bij wijzigingen in Oplossing: Integratie van Danfoss componenten met het GBS-systeem via BACnet bus-communication
