Innovatív, megbízható és energiahatékony távfűtési (DH) és távhűtési (DC) megoldások
Videó lejátszása
A Virtus a Danfoss digitális nyomás- és térfogatáram-szabályozóinak sorozata a távfűtési és -hűtési hálózatok hidronikus kiegyensúlyozására és szabályozására. Az optimális hidraulikai egyensúly akár 20%-os energiamegtakarítást és nagyobb kényelmet eredményezhet a tökéletes hőmérséklet-szabályozásnak (delta T) köszönhetően. A Virtus nagy teljesítményű nyomáskülönbség- és vízátfolyás-szabályozók széles tartománya nagy igénybevételt jelentő távfűtési és hűtési alkalmazásokhoz. Ezek energiatermelő erőművekben, közlekedési hálózatokban, elosztó hálózati állomásokban és hőközpontokban (felépítésben) történő üzemeltetésre szolgálnak.
DPC (nyomáskülönbség-szabályozók, a legtöbb esetben motoros szabályozószeleppel (MCV) kombinálva) az alábbi típusú szabályozó opciókkal:
Nyomáskülönbség-szabályozó (P) AFP 2-vel
Vízátfolyás-szabályozó (Q) AFQ 2-vel
Nyomáskülönbség- és vízátfolyás-szabályozó (PQ) AFPQ 2 és AFPQ24 szelepekkel
Nyomáskülönbség-szabályozó max. térfogatáram-korlátozás (PB, PB-F) AFPB 2-vel
Nyomáscsökkentő szabályozó (A, PA) AFA 2 vagy AFPA 2 egységgel
Nyomáscsökkentés-szabályozó (D) AFD 2-vel
PICV (Nyomásfüggetlen szabályozó szelep beépített térfogatáram-korlátozóval) az alábbi típusú szabályozó opciókkal:

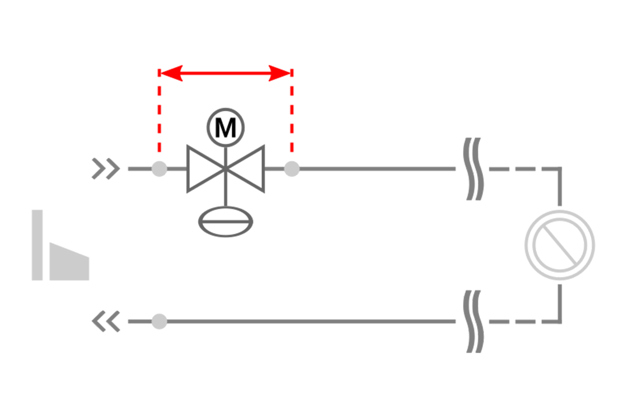

Nyomásfüggetlen szabályozó szelep térfogatáram-korlátozóval (QM) AFQM 2-vel

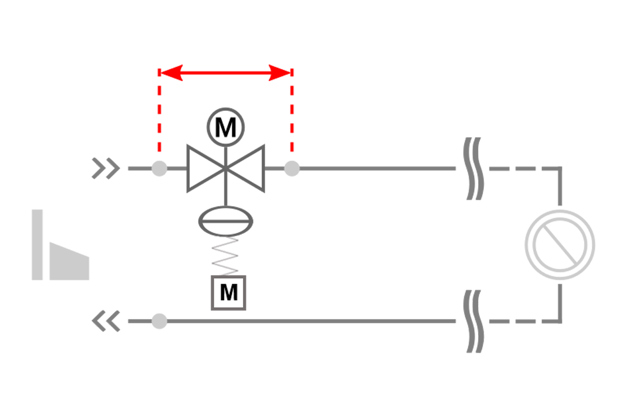

Nyomásfüggetlen szabályozó szelep térfogatáram-korlátozóval változó beállítással (QMP) AFQMP 2-vel
Minden Virtus szabályozó egy szelepből és egy nyomásos állítóműből (más néven nyomásszabályozóból) áll, és segédenergia nélküli. Ez azt jelenti, hogy elektromos energiától függetlenül működnek, ami nagyfokú megbízhatóságot biztosít. A teljesítmény optimalizálása érdekében a legtöbb szabályozó opcionálisan felszerelhető távolról hozzáférhető digitális állítóművel. Az intelligens HÁLÓZATI kiegyensúlyozáshoz iNET-funkcionalitás, az intelligens hőközpont-BEÁLLÍTÁSHOZ iSET-funkcionalitás áll rendelkezésre. Az AMEi 6 digitális állítóművek segítségével a stabilitás és a pontosság növelése érdekében, különösen részleges terhelésű rendszerben, a Virtus nyomásos állítómű beállított nyomása vagy vízátfolyása elektronikusan beállítható.
A meglévő helyzetekben számos nyomás- vagy térfogatáram-szabályozó található. Itt kihívást jelent vagy nem kívánatos a Virtus megoldásra való csere. Ezekben az esetekben, amikor a Danfoss VFG 2 vagy VFQ 2 szelepeket már használják, van egy alacsony hatású Virtus utólagos megoldás. A szelep továbbra is használható, csak a nyomásos állítóművet cserélik Virtus állítóműre. Ehhez csak egy speciális adapter és (a) új impulzusvezeték(ek) szükségesek. Az új Virtus nyomásos állítóművek többsége az iNET vagy aziSET segítségével digitális optimalizálásra is használható.
A hatékony hálózati hidraulikai kiegyensúlyozás és a ΔT optimalizálás a fejlett nyomás- és térfogatáram-szabályozókkal tökéletes szabályozást és stabilitást biztosít. A felépítés kiküszöböli a dinamikus zárolást, ami alacsony hiszterézist és optimális nyomásviszonyokat eredményez a kiegyensúlyozáshoz. Az osztott jelleggörbe és a magas szabályozó arány javítja a szabályozhatóságot és a pontosságot. A tökéletes hidraulikai kiegyensúlyozás javítja a ΔT-t, csökkenti az üzemeltetési költségeket és javítja a rendszer hatékonyságát. A ΔT 3°-kal történő növelése legalább 1%-kal csökkentheti a primer energiatermelési költségeket.
A nagy vízátfolyási kapacitás és az optimális hálózati felépítés csökkenti a beruházási költségeket és javítja a hálózat hatékonyságát. Kisebb DN méretű, „XXL” vízátfolyás-kapacitású szelep használata és megfelelő hálózattervezés esetén a beruházási költségek akár 17%-kal is csökkenthetők a hagyományos felépítésekhez képest. A Virtus a legjobb vízátfolyás/beruházás arányt biztosítja.
Egyszerűen és távolról növelheti a szabályozó arányt akár 300:1-re. Az iSET vagy iNET intelligens megoldásokkal választható bővítés lehetővé teszi a nyomás beállításainak távoli beállítását. Ezáltal nő a szabályozási arány, az úgynevezett hatótávolság. A nyomás maximális értékre történő beállításával növelhető a maximális vízátfolyás, míg a nyomás minimális értékre történő beállításával csökkenthető a minimális vízátfolyás. Az iSET vagy iNET funkcionalitással rendelkező dinamikus AMEi 6 állítómű hozzáadásával a tartomány akár 300:1-re növelhető.
A kompakt nyomás- és térfogatáram-szabályozók optimális hálózati felépítést és alacsony beruházási költségeket kínálnak. Kompakt kivitelüknek és többféle beépítési helyzetüknek köszönhetően akár 20%-ot is megtakarítanak a beépítési helyen. A szerszám nélküli vízátfolyás-beállítás, az egyszerű vízátfolyás/Δp-beállítás és a látható jelzés problémamentes üzembehelyezést és üzemelést biztosít, csökkentve a költségeket.
A Virtusra felszerelt iSET vagy iNET intelligens állítóművek lehetővé teszik a hőközpont vagy a hálózat digitalizálással történő optimalizálását. Az intelligens állítóművek távolról módosítják az alapértéket, és összekapcsolják az elektronikus ECL Comfort szabályozóinkat és a Leanheat® szoftvercsomagot a felügyelet és az adatvezérelt optimalizálás érdekében.
Az iSET digitális állítóművek kiküszöbölik a távhőenergia-hálózathoz kapcsolt épület hőmérséklet-ingadozásait a nyomáskülönbség (Δp) automatikus beállításával a hőközpontban lévő motoros szabályozószelepen (MCV). A szabályozó szelep minden terhelési állapotban optimális üzemmódban működik, ami optimális térfogatáramokat tükröz a fogyasztó pontos és stabil hőmérséklete és a berendezés hosszabb élettartama érdekében.
Az intelligens iNET távoli hálózati kiegyensúlyozási funkció lehetővé teszi a Δp távoli beállítását egyetlen ág szintjén. Ez különösen hasznos a folyamatosan változó hőfogyasztású rendszereknél, amelyek a hőelosztás beállítását igénylik. Az egyes ágak Δp-jének optimalizálásával alacsonyabb szivattyúzási költségek érhetők el, és a kritikus pontokkal kapcsolatos potenciális problémák automatikusan megoldhatók. A távvezérlés például a Danfoss Leanheat® Monitor és az ECL szabályozó segítségével hozható létre.
Tekintse meg az animációt az új Virtus nyomáskülönbség-szabályozók beépítéséről és üzembehelyezéséről távfűtéshez és hűtéshez.
Tudjon meg többet a Virtusról, az iNET-ről, az iSET-ről és a Retrofit megoldásról az interaktív PDF e-könyvben. Könnyű hozzáférést biztosít az online támogató dokumentációhoz, videókhoz és még sok máshoz.
