Effektiv reglering av vätskor
Danfoss har ett mycket stort sortiment av magnetventiler av hög kvalitet i versioner som är direktstyrda eller servostyrda. Det är ett enkelt och ekonomiskt sätt att reglera vätskor och gaser. Danfoss magnetventilhus och elektriska spolar levereras normalt separat och kan sedan kombineras, men de kan även fås som kompletta enheter på begäran.

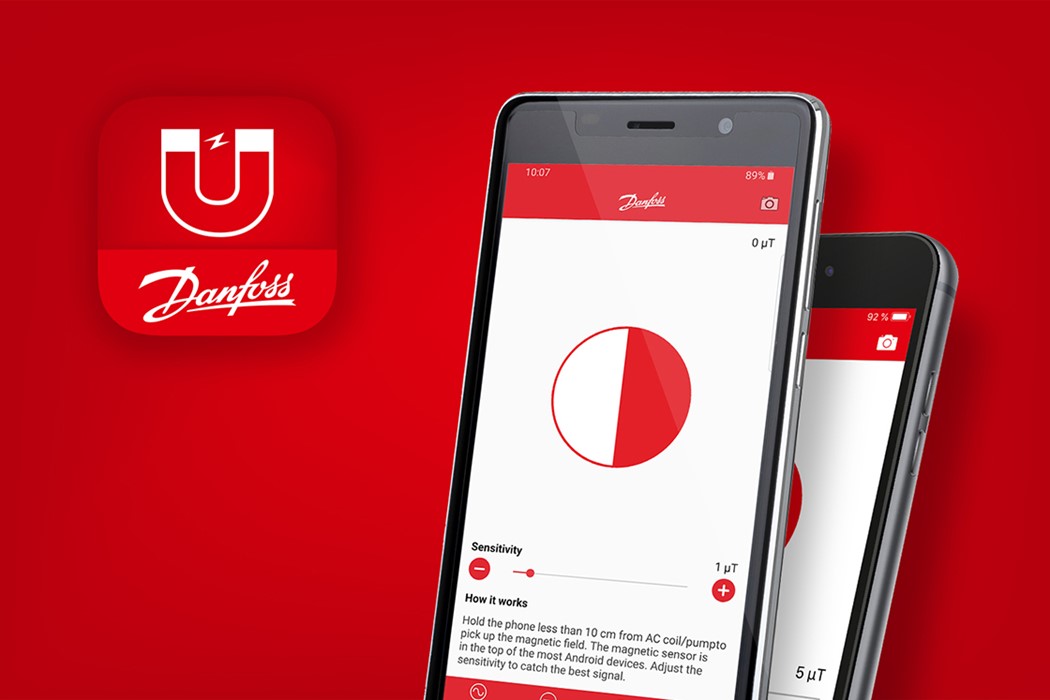

Att säkerställa att magnetventilspolen fungerar korrekt eller att upptäcka en spole med fel är ett viktigt steg i många reparations- eller installationsprojekt.
Klicka för att läsa mer
Vi erbjuder en allmän B-ventilserie med hög kapacitet och en A-serie som är mer ekonomisk och kompakt. Danfoss magnetventiler monteras snabbt och enkelt utan verktyg och ger optimal produktflexibilitet och tillgänglighet. En spole kan bytas ut vid behov utan att systemet behöver stoppas eller torrläggas.
Tillämpningar för magnetventiler
I vår serie med magnetventiler finns ventiler för luft, ånga, olja och gas. De passar till en rad olika industriella tillämpningar som kräver höga prestanda i dessa och andra tillämpningar:
- Utrustning till tvätt och kemtvätt
- Industriell tvättutrustning
- Autoklaver/steriliseringsapparater
- Kompressorer och vakuumpumpar
- Maskiner för plastgjutning
- Ångpannor
- Maskiner för matbearbetning
- Sprinklers och andra eldbekämpningssystem
- Tandläkarutrustning
- Kaffemaskiner
- Pannor
WRAS- och RISE-godkända magnetventiler lever upp till dina krav. Danfoss magnetventiler är det bästa alternativet för installatörer och ett säkert val när det gäller dricksvatten.
Magnetventiler för dricksvatten
Egenskaper och fördelar
-
Clip-on-spole
-
Spolsortiment upp till IP67
-
Bästa dämpning av vätskeslag
-
Lång livslängd och höga
prestanda -
Okänsliga för smuts
-
Brett utbud och anpassade lösningar
Magnet-, snedsätes- och termostatventiler – en översikt över vätskeregleringsprodukter
Läs broschyren
Dokument
| Modell | Namn | Språk | Gäller endast | Uppdaterad | Ladda ned | Filtyp |
|---|---|---|---|---|---|---|
| Brochure | Fluid Controls overview | Finnish | Finland | 21 dec., 2023 | 631.5 KB | |
| Brochure | Fluid Controls overview | English | United States | 22 mars, 2022 | 410.8 KB | |
| Brochure | Fluid Controls overview | Portuguese | Brazil | 22 mars, 2022 | 502.1 KB | |
| Brochure | Fluid Controls overview | Polish | Poland | 22 mars, 2022 | 536.4 KB | |
| Brochure | Fluid Controls overview | Spanish, Castilian | Spain | 22 mars, 2022 | 509.6 KB | |
| Brochure | Fluid Controls overview | French | France | 22 mars, 2022 | 509.3 KB | |
| Brochure | Fluid Controls overview | Chinese | China | 22 mars, 2022 | 690.4 KB | |
| Brochure | Fluid Controls overview | Korean | South Korea | 22 mars, 2022 | 545.9 KB | |
| Brochure | Fluid Controls overview | Swedish | Sweden | 14 feb., 2024 | 2.6 MB | |
| Brochure | Fluid Controls overview | Italian | Italy | 09 okt., 2024 | 2.4 MB | |
| Brochure | Fluid Controls overview | German | Germany | 22 mars, 2022 | 539.9 KB | |
| Brochure | Fluid Controls overview | Danish | Denmark | 21 nov., 2024 | 1.1 MB | |
| Brochure | Fluid Controls Overview | Ukrainian | Ukraine | 13 sep., 2023 | 593.6 KB | |
| User guide | How to use solenoid valves | Danish | Flera | 10 nov., 2015 | 1.7 MB | |
| User guide | How to use solenoid valves | Czech | Flera | 10 nov., 2015 | 1.8 MB | |
| User guide | How to use solenoid valves | Polish | Flera | 29 feb., 2016 | 3.1 MB | |
| User guide | How to use solenoid valves | Hungarian | Flera | 22 jan., 2016 | 3.1 MB | |
| User guide | How to use solenoid valves | Russian | Flera | 10 nov., 2015 | 1.8 MB | |
| User guide | How to use solenoid valves | Spanish, Castilian | Flera | 10 nov., 2015 | 1.7 MB | |
| User guide | How to use solenoid valves | German | Flera | 10 nov., 2015 | 1.8 MB | |
| User guide | How to use solenoid valves | English | Flera | 10 nov., 2015 | 1.7 MB | |
| User guide | How to use solenoid valves | French | Flera | 10 nov., 2015 | 1.8 MB |
Support
Är du grossist eller installatör? Besök supportportalen för att enkelt få tillgång till alla relevanta verktyg och information från Industriautomatik.
Behöver du teknisk information? Få enkelt tillgång till datablad för våra produkter samt direktlänkar till vår produktkatalog här.
Utbildning
Vanliga frågor
Felsökning av magnetventiler – NC normalt stängd (armaturröret är rakt utan buckla)
Symptom: Magnetventilen öppnar inte, inget flöde
Spolen ska vara strömsatt men ventilen är stängd. Spole spänningssatt?
- Om spolen inte är spänningssatt:
Kontrollera strömförsörjningen till spolen: Har försörjningen aktiverats?
Om inte, kan strömförsörjningen eller säkringen vara defekta.
Spolen ska vara strömsatt men ventilen är stängd. Spole spänningssatt?
- Om spolen är spänningssatt:
Använd en magnetdetektor.
Lyft spolen något och observera om du känner ett motstånd när spolen lyfts.
Använd eventuellt en permanentmagnet.
OBS! Ta aldrig bort en spole där spänning har pålagts längre än
två sekunder – spolen kan överbelastas.
Spolen ska vara strömsatt men ventilen är stängd. Korrekt spole/korrekt spolspänning?
Kontrollera att spolens elkrav stämmer överens med installationens
strömförsörjning.
Är husets eller spolens differenstryck för högt?
Kontrollera spoldata. Byt vid behov ut spolen mot korrekt version.
Minska differenstrycket, t.ex. genom att begränsa inloppstrycket.
Är husets differenstryck för lågt?
Kontrollera ventilhusdata och differenstryck. Byt vid behov ut
ventilhuset mot korrekt version.
Skadat/böjt armaturrör.
Byt ut ventilen.
Smuts/avlagringar blockerar armaturen eller så är membranet för styvt.
Rengör öppningen med en nål eller liknande (max. diameter 0,5 mm). Blås rent med tryckluft. Byt vid behov ut defekt(a) komponent(er).
Smuts/avlagringar i pilothålet.
Rengör pilothålet med ett stift eller en nål.
Symptom: Magnetventilen öppnar delvis, lågt flöde
Är husets differenstryck för lågt?
Kontrollera ventildata, inkl. differenstryck.
Byt ut ventilen mot korrekt version.
Skadat eller böjt armaturrör.
Byt ut ventilen.
Smuts vid membranet/skadat membran.
Rengör membranet. Byt vid behov ut defekt(a) komponent(er).
Armaturen delvis blockerad/smuts eller avlagringar i armaturröret.
Rengör ventilen. Byt vid behov ut defekt(a) komponent(er).
Symptom: Magnetventil stänger inte/stänger delvis
Spolen är fortfarande spänningssatt.
Lyft först spolen något och observera om du känner ett motstånd när spolen lyfts.
OBS! Ta aldrig bort en spole där spänning har pålagts längre än
två sekunder – spolen kan överbelastas.
Smuts på huvudöppningen, pilotöppningen eller utjämningsöppningen i membranet, i armaturröret eller så är utjämningsenheten är blockerad.
Rengör öppningen med en nål eller liknande (max. diameter 0,5 mm).
Blås rent med tryckluft.
Byt vid behov ut defekt(a) komponent(er).
Pulser i tryckröret. För högt differenstryck i öppet läge. Trycket på utloppssidan är periodvis högre än trycket på inloppssidan.
Kontrollera ventildata.
Kontrollera tryck och vätskeflöde.
Kontrollera resten av installationen.
Byt ut ventilen mot ett mer lämpligt alternativ.
Skadat eller böjt armaturrör
Byt ut ventilen.
Defekt ventilplatta, membran eller ventilsäte. Avzinkning, smuts, avlagringar eller skador på huvud- eller pilotöppningen.
Kontrollera tryck och vätskeflöde.
Byt ut defekt(a) komponent(er).
Membranet upp och ned.
Kontrollera att ventilen är korrekt installerad (se instruktion/datablad).
Symptom: Oljud från magnetventilen
Brum (endast vid växelspänning 50/60 Hz)
Brum orsakat av växelströmsfrekvens kan elimineras genom byte till en spole
med likriktare.
Inspektera och rengör insidan av armaturen och armaturröret.
Kan också bero på smuts eller att armaturen eller fjädern är utslitna/defekta (byt ut ventil eller delar).
Vattenhamring när ventilen öppnas. Vattenhamring när ventilen stängs.
Se installationsguiden.
Rören är mycket långa och rördiametern är för liten.
För högt differenstryck och/eller pulser i tryckröret
Kontrollera ventildata.
Kontrollera tryck och vätskeflöde.
Kontrollera mottrycket.
Kontrollera resten av installationen.
Byt ut ventilen mot ett mer lämpligt alternativ.
Symptom: Spole bränd – smält; spänningssatt spole
Fel spänning/frekvens.
Kontrollera spoldata. Byt vid behov till rätt spoltyp. Kontrollera
kopplingsschema och kabeldragning. Kontrollera maximal spänningsvariation:
Tillåten spänningsvariation: +/- 10% för tvåfrekvens
DC- och NO-tillämpningar +10%/-15% för växelström för
enfrekvensspänningar.
Differenstrycket är för högt.
Kontrollera spoldata. Byt vid behov ut spolen mot korrekt version.
Minska differenstrycket, t.ex. genom att begränsa inloppstrycket.
Spole kortsluten på grund av fukt, fel IP-klassning för spolen, för hög omgivningstemperatur, för hög medietemperatur.
Kontrollera spoldata och differenstryck samt
omgivningstemperaturer och medier och jämför med spol- och ventilspecifikationer.
Skadat/böjt armaturrör.
Byt ut ventilen.
Smuts vid armaturen/armaturröret/armaturen sitter fast.
Rengör armaturröret och armaturen. Byt vid behov ut defekt(a)
komponent(er).
Felsökning av magnetventiler – NO normalt öppen (armaturröret är rakt med buckla)
Symptom: Magnetventilen öppnar inte, inget flöde
Spolen ska vara strömsatt men ventilen är öppen. Spole spänningssatt?
- Om spolen inte är spänningssatt:
Kontrollera strömförsörjningen till spolen: Har försörjningen aktiverats?
Om inte, kan strömförsörjningen eller säkringen vara defekta.
Spolen ska vara strömsatt men ventilen är stängd. Spole spänningssatt?
- Om spolen är spänningssatt:
Använd en magnetdetektor.
Lyft spolen något och observera om den gör motstånd vid lyft.
Använd eventuellt en permanentmagnet.
OBS! Ta aldrig bort en spole där spänning har pålagts längre än
två sekunder – spolen kan överbelastas.
Spolen ska vara strömsatt men ventilen är stängd. Korrekt spole/korrekt spolspänning?
Kontrollera att spolens elkrav stämmer överens med installationens
strömförsörjning.
Är husets eller spolens differenstryck för högt?
Kontrollera spoldata. Byt vid behov ut spolen mot korrekt version.
Minska differenstrycket, t.ex. genom att begränsa inloppstrycket.
Är husets differenstryck för lågt?
Kontrollera ventilhusdata och differenstryck. Byt vid behov ut
ventilhuset mot korrekt version.
Skadat/böjt armaturrör
Byt ut ventilen.
Smuts/avlagringar blockerar armaturen eller så är membranet för styvt.
Rengör öppningen med en nål eller liknande (max. diameter 0,5 mm). Blås rent med tryckluft. Byt vid behov ut defekt(a) komponent(er).
Smuts/avlagringar i pilothålet
Rengör pilothålet med ett stift eller en nål.
Symptom: Magnetventilen öppnar delvis, lågt flöde
Är husets differenstryck för lågt?
Kontrollera ventildata, inkl. differenstryck.
Byt ut ventilen mot korrekt version.
Skadat eller böjt armaturrör.
Byt ut ventilen.
Smuts vid membranet/skadat membran
Rengör membranet. Byt vid behov ut defekt(a) komponent(er).
Armaturen delvis blockerad/smuts eller avlagringar i armaturröret.
Rengör ventilen. Byt vid behov ut defekt(a) komponent(er).
Symptom: Magnetventil stänger inte/stänger delvis
Spolen är fortfarande spänningssatt.
Lyft först spolen något och observera om du känner ett motstånd när spolen lyfts.
OBS! Ta aldrig bort en spole där spänning har pålagts längre än
två sekunder – spolen kan överbelastas.
Smuts på huvudöppningen, pilotöppningen eller utjämningsöppningen i membranet, i armaturröret eller så är utjämningsenheten är blockerad.
Rengör öppningen med en nål eller liknande (max. diameter 0,5 mm).
Blås rent med tryckluft.
Byt vid behov ut defekt(a) komponent(er).
Pulser i tryckröret. För högt differenstryck i öppet läge. Trycket på utloppssidan är periodvis högre än trycket på inloppssidan.
Kontrollera ventildata.
Kontrollera tryck och vätskeflöde.
Kontrollera resten av installationen.
Byt ut ventilen mot ett mer lämpligt alternativ
Skadat eller böjt armaturrör
Byt ut ventilen.
Defekt ventilplatta, membran eller ventilsäte. Avzinkning, smuts, avlagringar eller skador på huvud- eller pilotöppningen.
Kontrollera tryck och vätskeflöde.
Byt ut defekt(a) komponent(er)
Membranet upp och ned
Kontrollera att ventilen är korrekt installerad (se instruktion/datablad)
Symptom: Oljud från magnetventilen
Brum (endast vid växelspänning 50/60 Hz)
Brum orsakat av växelströmsfrekvens kan elimineras genom byte till en spole
med likriktare.
Inspektera och rengör insidan av armaturen och armaturröret.
Kan också bero på smuts eller att armaturen eller fjädern är utslitna/defekta (byt ut ventil eller delar)
Vattenhamring när ventilen öppnas. Vattenhamring när ventilen stängs.
Se installationsguiden.
Rören är mycket långa och rördiametern är för liten.
För högt differenstryck och/eller pulser i tryckröret
Kontrollera ventildata.
Kontrollera tryck och vätskeflöde.
Kontrollera mottrycket.
Kontrollera resten av installationen.
Byt ut ventilen mot ett mer lämpligt alternativ.
Symptom: Spole bränd – smält; spänningssatt spole
Fel spänning/frekvens.
Kontrollera spoldata. Byt vid behov till rätt spoltyp. Kontrollera
kopplingsschema och kabeldragning. Kontrollera maximal spänningsvariation:
Tillåten spänningsvariation: +/- 10% för tvåfrekvens
DC- och NO-tillämpningar +10%/-15% för växelström för
enfrekvensspänningar.
Differenstrycket är för högt.
Kontrollera spoldata. Byt vid behov ut spolen mot korrekt version.
Minska differenstrycket, t.ex. genom att begränsa inloppstrycket.
Spole kortsluten på grund av fukt, fel IP-klassning för spolen, för hög omgivningstemperatur, för hög medietemperatur.
Kontrollera spoldata och differenstryck samt
omgivningstemperaturer och medier och jämför med spol- och ventilspecifikationer.
Skadat/böjt armaturrör.
Byt ut ventilen.
Smuts vid armaturen/armaturröret/armaturen sitter fast.
Rengör armaturröret och armaturen. Byt vid behov ut defekt(a)
komponent(er).
