Vrste hidravličnega uravnoteženja: statično hidravlično uravnoteženje

Kako deluje statično hidravlično uravnoteženje?

Pri statičnem hidravličnem uravnoteženju se pretoki uravnavajo ročno, preko tlačno odvisnih ventilov. Tukaj se pretoki izračunajo in nastavijo izključno za primere polne obremenitve – zato je cilj optimirana distribucija ogrevalne vode za maksimalno učinkovitost ogrevalnega sistema. To pomeni, da primera delne obremenitve ali spremenljivih razmerij obremenitve s to rešitvijo ni možno nasloviti – zato je znana kot statično uravnoteženje.

Katerim vrstam zgradb bi ustrezalo statično hidravlično uravnoteženje?

Če v izračun vključimo ogrevalno obremenitev po prostorih, ponuja statično uravnoteženje najboljše razmerje med stroški in koristmi med rešitvami izravnave za samostojne enodružinske hiše in dvojčke ali večstanovanjske zgradbe z majhnimi stanovanjskimi enotami. To je zato, ker so tlačno odvisni termostatski ali balansirni ventili, ki so potrebni za njegovo izvedbo, že prisotni v večini obstoječih sistemov ali pa jih je mogoče po potrebi naknadno vgraditi z nizkimi stroški. Tudi pri sistemih talnega ogrevanja statično uravnoteženje povsem zadostuje za manjše stanovanjske enote, saj dinamično uravnoteženje zaradi vztrajnosti sistema prinaša le nepomembne prednosti. Najboljše rezultate tukaj doseže statična prednastavitev v kombinaciji s prilagodljivo optimizacijo ogrevanja glede na sobno temperaturo.

Katere so slabosti statičnega hidravličnega uravnoteženja?

Ker so pretoki optimalno uravnoteženi samo v primerih polne obremenitve, se pri delnih obremenitvah pogosto pojavlja hrup, ki ga povzročajo povečane hitrosti pretoka v termostatskih ventilih. Pomembno si je tudi zapomniti, da se primer polne obremenitve pojavi le nekaj dni v letu in zato ogrevalni sistem v preostalem delu leta ni optimalno uravnotežen. Kljub temu je izvedba enostavnega statičnega uravnoteženja bolj energijsko ugodna kot popolna opustitev hidravličnega uravnoteženja. Naš nasvet: kombinacija "statičnega uravnoteženja" z visoko učinkovito črpalko z najnižjo možno in konstantno tlačno višino zagotavlja trdno osnovo za skoraj vsako manjšo stanovanjsko enoto.

Katere komponente so primerne za izvedbo statičnega hidravličnega uravnoteženja?

Primerne komponente za statično hidravlično uravnoteženje so termostatski radiatorski ventili tipa RA-N ali RA-UN ali vgradni ventili; v kombinaciji z mehanskimi radiatorskimi termostatskimi glavami RA2000. In razdelilniki in krmilniki za hidravlično talno ogrevanje Danfoss IconTM ter balansirni ventili serije LenoTM ali MSV-F2.

Sorodni izdelki

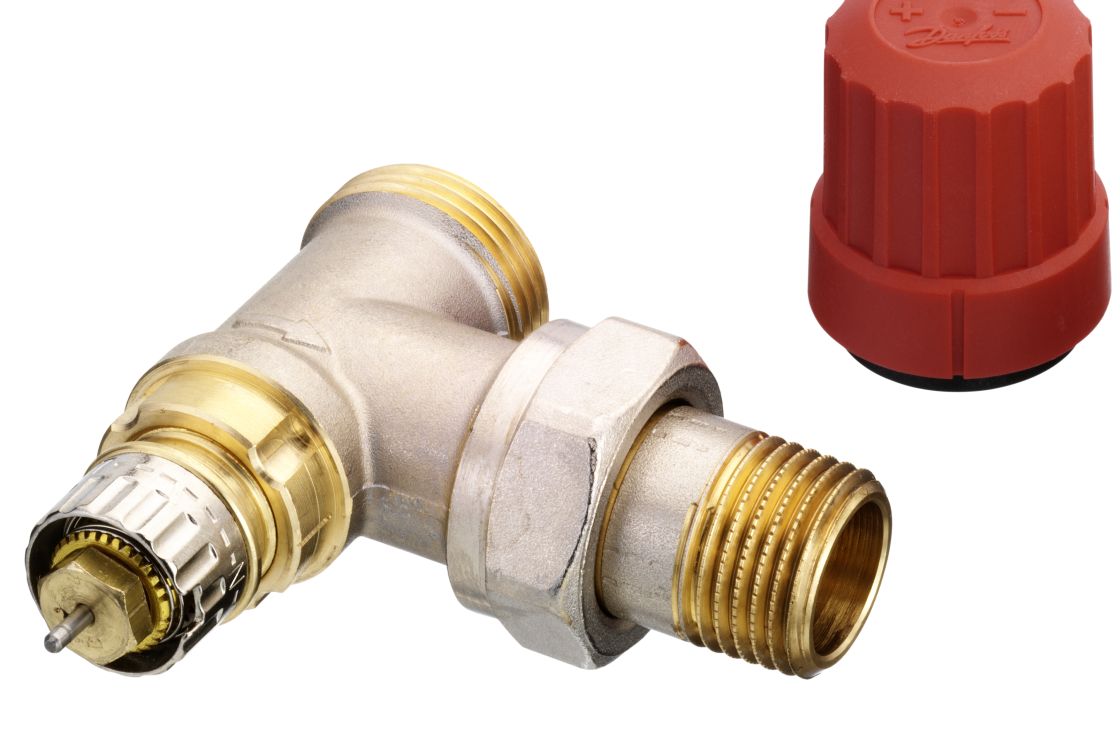

Termostatski radiatorski ventili

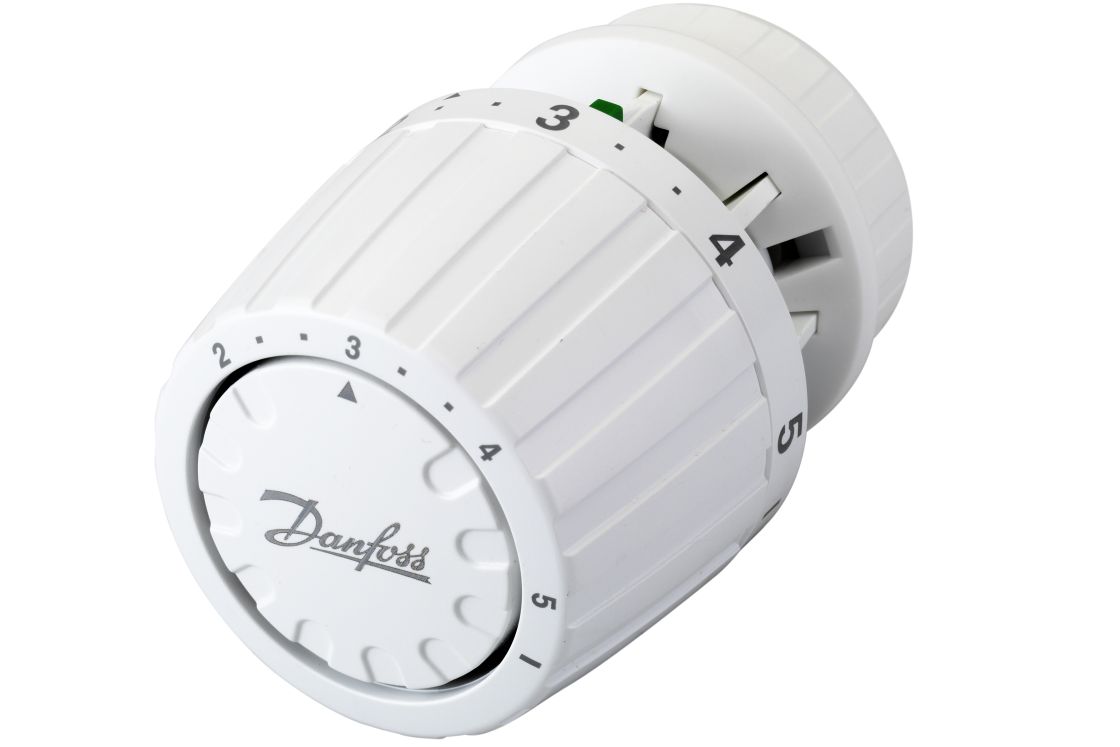

Termostatske radiatorske glave

Danfoss Icon

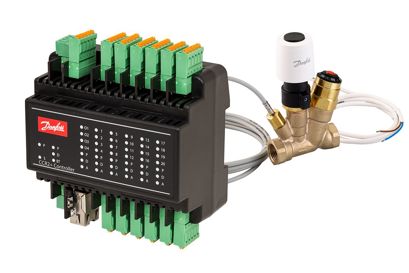

MTCV + CCR2

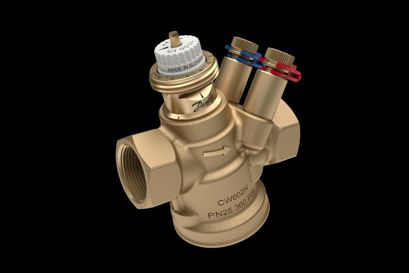

Tlačno neodvisni regulacijski ventili

Več o vrstah hidravličnega uravnoteženja

Dinamično hidravlično uravnoteženje

Dinamično hidravlično uravnoteženje ohranja pretok vode in diferenčni tlak ogrevalnega sistema konstanten v celotni stavbi pri vseh pogojih obremenitve in ponuja velik potencial prihranka energije, zlasti v velikih stavbah.

Avtomatsko (samodejno) uravnoteženje

Avtomatsko oz. samodejno uravnoteženje se lahko uporablja poleg ali kot alternativa statičnemu ali dinamičnemu uravnoteženju. Rešitve za samodejno uravnoteženje uporabljajo inteligentno digitalno krmiljenje sistema za idealno izvedbo popolnega hidravličnega uravnoteženja brez zapletenih predizračunov.

Osnove hidravličnega uravnoteženja

Hidravlično uravnoteženje je eden najpomembnejših ukrepov za optimizacijo ogrevalnih sistemov. Čeprav vsi strokovnjaki poznajo ta ukrep, je še vedno težko jasno razlikovati med njegovimi različicami – statično, dinamično in avtomatsko (samodejno) uravnoteženje.
