Subestações

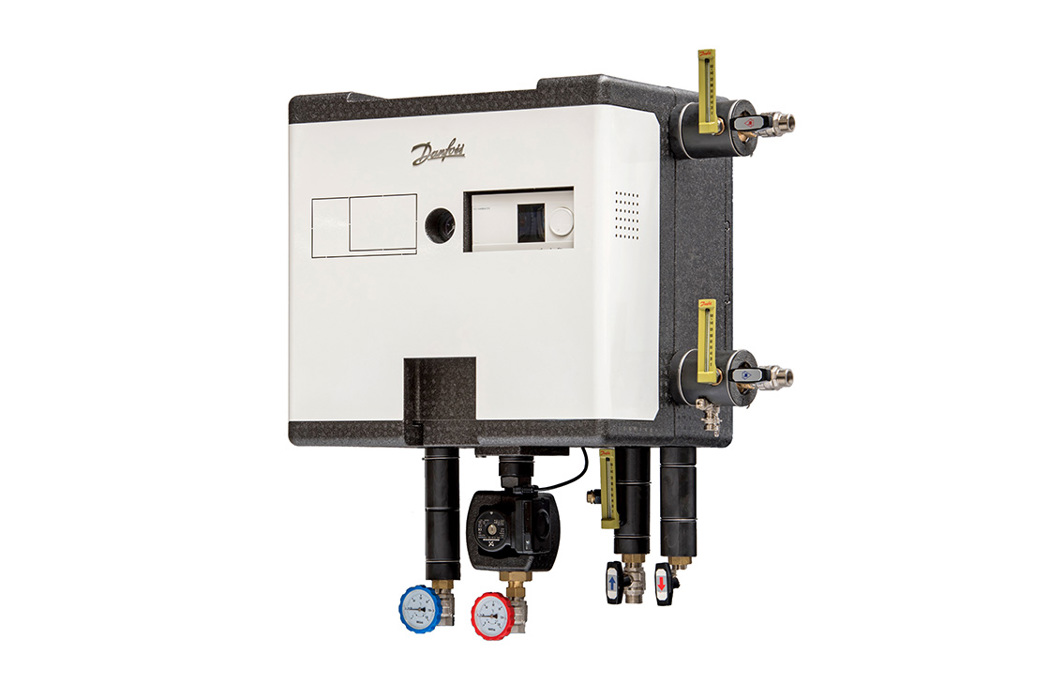

DSA 1 mini 2ª geração

Nossas subestações de grande porte são adequadas para quase todos os sistemas de água quente doméstica, aquecimento ou resfriamento e proporcionam um alto grau de conforto e desempenho operacional. Os sistemas são personalizáveis para atender às suas necessidades específicas. E o fato de que uma ampla gama de componentes recomendados é usada lhe dá várias vantagens.

A seleção da subestação de aquecimento urbano correta faz sentido do ponto de vista comercial

Não importa o tipo de subestação de aquecimento ou resfriamento distrital de que você precisa, a Danfoss encontrará uma correspondência em nossa ampla linha de subestações e soluções de transferência de calor.

Cada edifício tem suas demandas específicas de calor, cada empresa de aquecimento urbano tem seus requisitos técnicos de conexão e cada morador tem hábitos individuais de aquecimento. Esses critérios influenciam a seleção de estações para distribuição de calor em prédios e vilas, bem como em pequenas e grandes redes de aquecimento distrital.

O tamanho de uma estação é determinado pela demanda de calor do apartamento ou do edifício que precisa ser aquecido. A temperatura e a pressão da fonte de alimentação primária determinam se uma estação é operada direta ou indiretamente.

Além disso, muitas redes de aquecimento urbano especificam condições técnicas especiais de conexão, que exigem componentes de controle especiais. E, finalmente, o número e o tipo de circuitos de aquecimento, bem como a forma e a função da água quente doméstica, influenciarão o equipamento necessário.

A Danfoss oferece um programa completo de subestações e estações planas para faixas a partir de 15 kW até mais de 4 MW, para o modo de operação direta ou indireta com um ou mais circuitos de aquecimento e aquecimento de água quente doméstica do lado primário ou secundário como fluxo, tanque de armazenamento ou sistema antilegionela.

As estações podem ser pré-definidas ou soluções personalizadas pré-encomendadas. A Danfoss tem um histórico significativo de projetos em grandes e pequenos projetos de aquecimento e aquecimento urbano, portanto, entre em contato conosco e nossa equipe altamente qualificada e experiente o ajudará a encontrar e dimensionar as estações certas para suas necessidades.

Recursos e benefícios

Ampla gama de subestações de um único fornecedor
Os componentes integrados garantem uma operação segura, aumentam a durabilidade e minimizam os custos durante toda a vida útil
Beneficie-se da transferência de calor otimizada e do desempenho do controle do sistema

DSE Flex: economiza espaço e facilita a instalação

Uma introdução ao DSE Flex e os detalhes sobre essa subestação que facilitarão seu trabalho.

Ferramentas e aplicativos

Danfoss Heat Selector

O Danfoss Heat Selector é a melhor ferramenta de seleção on-line, que otimiza o processo de planejamento para especialistas em aplicações de aquecimento.

Saiba mais sobre o Heat Selector

Linha de produtos

Em breve...

FAQ

Informação técnica

O que encontrarei nas instruções e guia da subestação?

dados técnicos para a estação (BOM, diagrama de vazão, dados principais, cálculo HEX, por exemplo)
Precauções com o
Notas de comissionamento
Requisitos de serviço
informações sobre transporte, por exemplo,

certificados
Parceiro de contato

Onde posso encontrar a garantia da subestação? Quais são as condições de pagamento?

No contrato de venda (ver confirmação do pedido) e/ou lista de preços oficial.

O que significa o fato de a subestação possuir a marca CE?

Isso significa que a subestação atende a todos os requisitos para bens vendidos no mercado europeu de acordo com as regras e diretivas da UE relacionadas, por exemplo,

Você tem uma lista de preços?

Sim — entre em contato com o escritório de vendas local da Danfoss para obter uma cópia.

Quem devo ligar para obter uma confirmação do pedido?

Entre em contato com o nosso departamento de processamento de pedidos em seu país ou com o responsável ou departamento de vendas local.

Quais certificados estão disponíveis para os trocadores de calor?

Declaração de conformidade de acordo com a diretriz PED/MD.

As subestações Danfoss podem ser entregues com outros tipos de acessórios, como caldeiras, T&S-HEX, etc.?

Dependendo da solicitação, podemos oferecer uma gama comum limitada de produtos padrão. Entre em contato com o seu representante local para saber mais.

A Danfoss oferece algum software de seleção para subestações?

Sim, temos o Heat Selector disponível para os clientes.

Entre em contato com o escritório de vendas local da Danfoss se precisar de ajuda para dimensionar sua próxima subestação.

Informação técnica

Até que capacidade a Danfoss pode oferecer subestações?

Cerca de 10 MW adicionados do programa de temperatura; máx. dimensão é DN 400.

Quais são as dimensões das subestações Danfoss?

Consulte as folhas de dados disponíveis para os tipos de subestação DSA, DSP e todos os produtos de DHW. Ou entre em contato com o escritório de vendas local da Danfoss sobre os tipos de subestação DSE, DSS e DSM para solicitar uma estimativa. Em caso de ordem de execução, você obterá desenhos mediante solicitação.

Que tipos de subestações de aquecimento e resfriamento urbano a Danfoss pode oferecer?

A Danfoss oferece uma linha completa de subestações DHC. As subestações Danfoss estão disponíveis em 5 plataformas básicas, que podem ser adaptadas para atender às necessidades e requisitos do cliente:

Danfoss DSA — a subestação compacta avançada
Subestação DSP da Danfoss — a unidade de transferência de calor compacta, pré-projetada e pré-fabricada
Subestações Danfoss DSE — personalizadas para atender às necessidades e requisitos mais comuns do cliente, configuração baseada nas recomendações da Danfoss
Subestações Danfoss DSS — adaptadas para atender às necessidades e requisitos mais comuns do cliente, configuração baseada nas recomendações da Danfoss; o meio primário é vapor saturado
Subestações Danfoss DSM — personalizadas diretamente para atender às necessidades e requisitos mais comuns do cliente, configuração baseada nas recomendações da Danfoss

Que tipo de meio pode ser usado com subestações Danfoss?

Água de circulação, água potável, mistura de etilenoglicol e vapor saturado.

Posso planejar a preparação da sala técnica antes da entrega da subestação?

Sim, caso você tenha encomendado uma de nossas subestações padrão com dimensões fixas (consulte a folha de dados para DSA, DSP e todos os produtos de DHW).

Para os tipos de subestação DSE, DSS e DSM, entre em contato com o escritório de vendas local da Danfoss para receber mais informações.

Que tipo de estrutura são as subestações Danfoss oferecidas em: gaiola, estrutura, vertical, montadas na parede, etc.?

Depende da capacidade e do tamanho/peso. As subestações suspensas na parede são limitadas por dimensões e tamanho. Recomendamos estudar os tipos de subestações DSA para saber mais sobre nossas soluções padrão.

É possível equipar a subestação com a automação de outro fabricante?

Sim, é possível, mas não é a solução recomendada.

Que tipo de isolamento a Danfoss pode oferecer?

Por exemplo, isolamento de tubos com espuma macia de PU, caixas DH de espuma dura de PU.

Para estações DSA padrão, haverá cobertura de isolamento disponível em EPP.

Que tipo de bombas são usadas na subestação (fabricante)?

Os produtos comuns são da GRUNDFOS, WILO e KOLMEKS. Outros fornecedores são possíveis em casos especiais. Para mais informações, entre em contato com o escritório de vendas local da Danfoss.

Como selecionar os acessórios de passagem?

Consulte a folha de dados ou entre em contato com o escritório de vendas local da Danfoss.

Menor, mais leve, mais eficiente: Subestação compacta DSA1 Mini da Danfoss

Saiba como a subestação é instalada, além de dicas e truques para o comissionamento e a manutenção.

Estudos de caso

Transição bem-sucedida de caldeiras a óleo para uma rede de aquecimento local em Eurasburgo

Na região de Wittelsbacher Land, perto de Augsburgo, a rede local em Eurasburgo fornece calor a 80 edifícios usando um sistema de aquecimento de aparas de madeira. As subestações da Danfoss garantem aquecimento eficiente em todos os tipos de edifícios e sua solução SCADA moderna permite o monitoramento e gerenciamento remotos do sistema.

Leanheat torna os edifícios inteligentes

Na Europa, 30 por cento de todo o consumo de energia vai para prédios quentes ou frios. A Danfoss tem a solução para reduzir o uso de energia e melhorar o clima interno adicionando um elemento digital: Software Leanheat.

Viborg otimiza o aquecimento urbano com o Leanheat® Monitor

A Viborg District Heating Utility fornece aquecimento urbano a mais de 10.000 residências e empresas nas cidades de Viborg e Hald Ege, na Dinamarca. A empresa de serviços públicos definiu a meta de ser neutra em CO2 até 2030 e está constantemente procurando maneiras de melhorar a eficiência energética de sua rede de aquecimento e reduzir os custos de aquecimento para seus usuários finais.

A Danfoss faz parceria com a cidade de Banja Luka para descarbonizar a energia urbana

Banja Luka é a segunda maior cidade da Bósnia e Herzegovina. A empresa de aquecimento urbano da cidade, Banja Luka Eko Toplane, está constantemente procurando maneiras de tornar a produção, distribuição e consumo de calor mais eficientes em termos energéticos, ao mesmo tempo em que melhora o conforto de seus 20.000 usuários finais. Em 2017, como parte de suas metas de descarbonização, a cidade de Banja Luka e Eko Toplane introduziram uma nova fonte de calor renovável para o sistema de aquecimento urbano, a biomassa de madeira, e prepararam o terreno para um ambicioso projeto de renovação.

Balanço hidrônico aprimorado da rede de aquecimento urbano na Eslovênia

A rede de aquecimento urbano do Vale de Saleska é a segunda maior rede da Eslovênia, datada de 1959. Desde então, as demandas mudaram significativamente e desafiaram o balanceamento hidrônico do sistema, que foi otimizado com novos controladores inteligentes Virtus.

Libere todo o potencial da rede

Podemos ajudar os serviços públicos a otimizar seu fornecimento de aquecimento urbano às cidades com um impacto positivo na descarbonização e na redução do consumo de energia. É hora de desbloquear todo o potencial da rede para a máxima rentabilidade, eficiência energética e um caminho resiliente para um futuro mais ecológico.
