Zawory regulacyjne niezależne od ciśnienia (PICV) AB-QM 4.0 DN15 - DN20

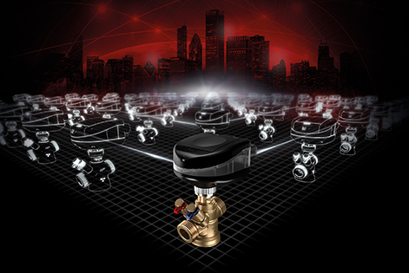

Najlepszy w swojej klasie PICV z konstrukcją odporną na osadzanie się kamienia i zanieczyszczeń

Danfoss AB-QM był pierwszym tego typu zaworem regulacyjnym do zastosowań grzewczych i chłodzących. AB-QM 4.0 jest jego następcą kolejnej generacji.Zawory AB-QM 4.0 są stosowane w instalacjach HVAC, obejmujących systemy, czyli ogrzewania, wentylacji i klimatyzacji, zarówno w budynkach komercyjnych, przemysłowych, jak i mieszkalnych.

Podstawowe właściwości nie uległy zmianie: Jest to zawór regulacyjny z automatycznym ograniczeniem przepływu i wbudowanym regulatorem różnicy ciśnień. Regulacja jest bardzo dokładna, ponadto zawór posiada – wciąż unikalny – autorytet zaworu równy 100%.

Jednak korzyści, jakie zapewniają zawory AB-QM 4.0, są znacznie większe. Jest to obecnie najlepszy w swojej klasie zawór PICV na rynku. Występuje w średnicach od DN 15 do DN 20. Dostępne są wersje z króćcami pomiarowymi i bez nich oraz wersje z przyłączami gwintowanymi wewnętrznymi lub zewnętrznymi. Zakres przepływu wzrósł i wynosi od 20 l/h do 1900 l/h i może być dokładnie mierzony za pomocą przyrządu pomiarowego PFM 1000 poprzez Bluetooth na urządzeniach z systemem iOS oraz Android.

AB-QM 4.0 jest stworzony, aby zostać niekwestionowanym liderem rynku PICV. Ma takie cechy jak konstrukcja odporna na osadzanie się kamienia i zanieczyszczeń, ciśnienie nominalne PN25, dokładny pomiar przepływu oraz dwukierunkowe napełnianie i płukanie. Zapewniają one liczne korzyści projektantom, instalatorom i użytkownikom końcowym. Instalacje AB-QM 4.0 są głównie stosowane w nowoczesnych budynkach, ale sprawdzają się także w modernizowanych obiektach przemysłowych, komercyjnych czy domach.

Zawory PICV zwiększają wydajność energetyczną instalacji grzewczych i chłodzących. AB-QM 4.0 jest przeznaczony do urządzeń końcowych, takich jak klimakonwektory, sufity grzewczo-chłodzące czy belki chłodzące. Wyposażone w jeden z naszych siłowników zawory precyzyjnie regulują temperaturę w pomieszczeniu i poprawiają komfort cieplny. W przypadku wyposażenia zaworu w cyfrowy siłownik NovoCon S możliwe jest zastosowanie systemów HVAC 4.0 do inteligentnych budynków z rozwiązaniami z zakresu Internetu rzeczy (IoT).

Cechy i korzyści

Asortyment produktów AB-QM 4.0

Portfolio AB-QM 4.0 oferuje szeroki zakres opcji dla wszystkich hydronicznych aplikacji HVAC, takich jak jednostki wentylatorowe, belki chłodzące i panele promieniujące. Oto szybki przegląd wielu opcji:

  • DN 15: Dostępne w wersji Low Flow, Normal Flow i High Flow dla przepływów projektowych od 20 do 1200 l/h, z lub bez wtyczek testowych, z gwintem wewnętrznym lub zewnętrznym.
  • DN 20: Dostępne w wersji Low Flow, Normal Flow i High Flow dla przepływów projektowych od 110 do 1900 l/h, z lub bez wtyczek testowych, z gwintem wewnętrznym lub zewnętrznym.
  • DN 25: Dostępne w wersji Normal Flow i High Flow dla przepływów projektowych od 230 do 3800 l/h, z wtyczkami testowymi, z gwintem wewnętrznym lub zewnętrznym.
  • DN 32: Dostępne w wersji Normal Flow i High Flow dla przepływów projektowych od 360 do 5000 l/h, z wtyczkami testowymi, z gwintem wewnętrznym lub zewnętrznym.

Dla każdego zaworu o rozmiarze DN istnieje również opcja użycia skali izolacyjnej, aby zminimalizować straty ciepła z zaworów i uprościć ogólną izolację systemu grzewczego.

AB-QM 4.0: Stworzyliśmy PICV – teraz na nowo definiujemy korzyści

Nowość: AB-QM 4.0

Przygotuj się na wyższy poziom korzyści dla projektów PICV.

Rozwiązanie AB-QM 4.0 Flexo dla jednostek
wentylatorowych

Zwiększ elastyczność i oszczędzaj czas podczas instalacji, uruchamiania i serwisowania jednostek wentylatorowych (FCU) podłączonych do dwóch lub czterech rur dzięki AB-QM 4.0 Flexo. Jest to zestaw połączeniowy wstępnie zmontowany i testowany pod ciśnieniem, zaprojektowany dla zwiększonej elastyczności instalacji i projektów prefabrykowanych. Zestaw składa się z AB-QM 4.0, dwóch zaworów kulowych 3-drogowych, filtra, zaworu spustowego oraz trzech połączeń z wtyczkami testowymi do pomiarów ciśnienia lub przepływu. Dzięki temu zestaw zapewnia rozwiązanie 8-w-1 dla równoważenia hydraulicznego, sterowania, pomiarów, instalacji, płukania, napełniania, opróżniania i serwisowania jednostek wentylatorowych, na których są zainstalowane.

AB-QM 4.0 Flexo jest dostępny w dwóch wersjach, lewostronnej i prawostronnej, oraz w dwóch rozmiarach; DN15 i DN20. Zestawy w DN15 zawierają zawór AB-QM 4.0 PICV z przepływem niskim, normalnym lub wysokim, obejmującym przepływy projektowe od 20 do 1200 l/h. Zestawy DN20 są wyposażone w zawór AB-QM 4.0 z przepływem normalnym lub wysokim i obejmują przepływy projektowe od 110 do 1900 l/h.

Dla obu zestawów DN15 i DN20 dostępne są dopasowane elastyczne rury ze stali nierdzewnej. Dla wersji lewostronnej dostępna jest również osłona izolacyjna EPP.

Zobacz model 3D

Rozwiązanie AB-QM 4,0 CO6 Flexo do paneli promiennikowych

Standardowy zestaw przyłączeniowy Danfoss AB-QM 4.0 CO6 Flexo to innowacyjne rozwiązanie ułatwiające, przyspieszające i zwiększające niezawodność projektowania, montażu i serwisowania paneli promiennikowych lub belek chłodniczych w czterorurowych systemach przełączających na połączenie CO, c.o., centralne ogrzewanie i chłodzenie.

Dzięki wysokości zabudowy zaledwie 125 mm zestaw spełni wszystkie wymagania.
Specjalne połączenia „zatrzaskowe” zapewniają wodoszczelne połączenia i maksymalną elastyczność montażu.Umożliwiają również szybki i łatwy demontaż i wymianę zaworów AB-QM 4,0 lub ChangeOver6. Po zmontowaniu każdy zestaw jest poddawany próbie ciśnieniowej.




Zawór AB-QM 4,0 CO6 Flexo jest dostępny w wersji DN15 Low Flow dla przepływów projektowych w zakresie 20-200 l/h oraz w wersji DN15 Normal Flow dla przepływów projektowych w zakresie 65-650 l/h. Dostępne są wersje z połączeniami 18 mm do montażu wciskowego lub gwintem wewnętrznym 1⁄2". W celu w pełni zautomatyzowanego przełączenia z centralnego ogrzewania na chłodzenie lub odwrotnie, w tym zdalnego ponownego uruchomienia nastawy przepływu projektowego, zestaw powinien być wyposażony w cyfrowy siłownik IoT NovoCon® S  i siłownik przełączający NovoCon CO6 (Energy). Alternatywnie zawór AB-QM 4,0 można wyposażyć w siłownik AME 110NL(X) siłownik modulujący do sterowania 0(2)-10 V lub 0(4)-20 mA. W takim przypadku należy aktywować zwykły siłownik  przełączający CO6 za pomocą dedykowanego sygnału sterującego.

Zawór AB-QM 4,0 można wyposażyć w opcjonalną izolację EPP, która ogranicza straty ciepła podczas działania CO, c.o., centralnego ogrzewania.Zalecana jest indywidualna izolacja całego zestawu.

Zobacz model 3D
