Zawory elektromagnetyczne z serwosterowaniem typu EV220B

EV220B 6-22 to uniwersalne 2/2-drożne zawory elektromagnetyczne z przyłączami od G1/4" do G1". Seria ta jest w szczególności przeznaczona do zastosowań OEM wymagających trwałych rozwiązań i umiarkowanych natężeń przepływu.

EV220B 15–50 to uniwersalne 2/2-drożne zawory elektromagnetyczne z przyłączami od G1/2" do G2". Korpusy zaworów wykonane są z mosiądzu, mosiądzu DZR odpornego na odcynkowanie lub stali nierdzewnej zapewniają szeroki zakres zastosowań. Wbudowany filtr wewnętrzny do ochrony układu pilotowego, możliwość zmiany czasu zamykania zaworu oraz stopień ochrony cewki do IP67 gwarantują doskonałe działanie nawet w trudnych i niesprzyjających warunkach.

EV220B 65-100 przystosowane są do pracy w wymagających aplikacjach, w których występują duże natężenia przepływu. Zawory te z powodzeniem mogą być stosowane jako zawory odcinające, zawory pierwszeństwa w instalacjach przeciwpożarowych oraz zawory służące do napełniania zbiorników. Długą oraz bezawaryjną pracę zapewnia wbudowany filtr układu pilotowego oraz konstrukcja zaprojektowana pod kątem minimalizowania uderzeń hydraulicznych.

Cechy i korzyści

EV220B 6-22 — Danfoss
EV220B 6-22
  • Do wody, oleju, sprężonego powietrza i innych podobnych mediów obojętnych
  • Współczynnik Kv (dla wody): 0,7 - 6 m³/h
  • Przyłącze: od G ¼ do G 1
  • DN 6 - 22
  • Funkcja: NC (zawory normalnie, bez napięcia na cewce zamknięte)
  • Ciśnienie różnicowe: 0,1 – 20 bar
  • Temperatura medium: od -30 do 100°C
  • Temperatura otoczenia: maks. 80°C
  • Stopień ochrony: do IP67
  • Lepkość medium: maks. 50 cSt
  • Uszczelnienie: FKM lub EPDM
  • Dostępne wersje z gwintem NPT

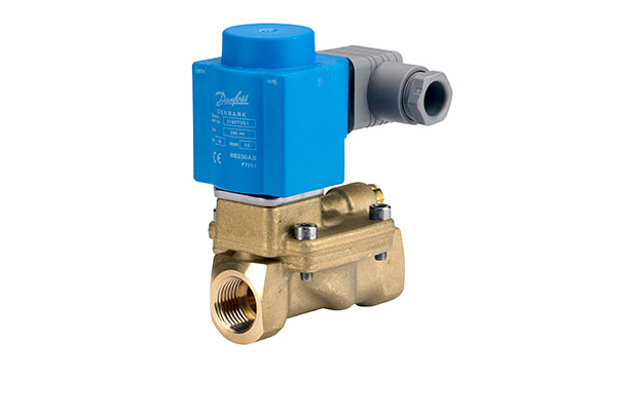

EV220B 15-50 — Danfoss
EV220B 15-50
  • Do wody, pary, oleju, sprężonego powietrza i innych podobnych mediów
  • Współczynnik Kv (dla wody): 4 - 40 m³/h
  • Przyłącze: od G ½ do G 2
  • DN 15 - 50
  • Funkcja: NC (normalnie zamknięte) lub NO (normalnie otwarte)
  • Ciśnienie różnicowe: 0,3–16 bar
  • Temperatura medium: od -30 do 120°C
  • Temperatura otoczenia: maks. 80°C
  • Stopień ochrony: do IP67
  • Lepkość medium: maks. 50 cSt
  • Minimalizacja uderzeń hydraulicznych
  • Wbudowany filtr do ochrony układu pilotowego
  • Możliwość zmiany czasu zamykania i otwierania
  • Do cieczy i gazów neutralnych wersja EV220B NC lub NO z mosiądzu
  • Do cieczy, gazów neutralnych i lekko agresywnych wersja EV220BD NC z mosiądzu DZR odpornego na odcynkowanie
  • Do cieczy i gazów neutralnych i agresywnych wersja EV220BSS NC ze stali nierdzewnej
  • Dostępne wersje z gwintem NPT

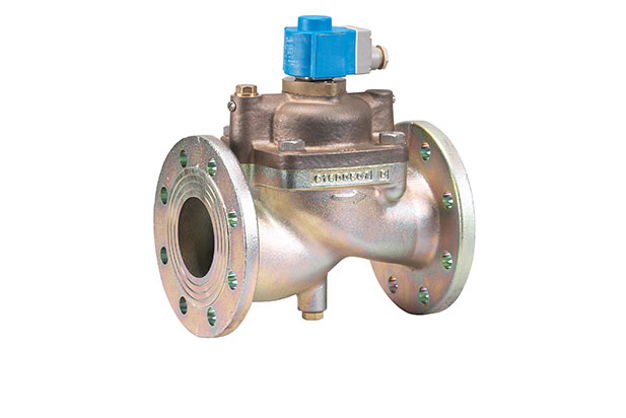

EV220B 65-100 — Danfoss
EV220B 65-100
  • Do wody i innych podobnych mediów obojętnych
  • Współczynnik Kv (dla wody): 50–130 m³/h
  • Przyłącze kołnierzowe: 2 1/2, 3 i 4”
  • DN 65 - 100
  • Funkcja: NC (normalnie zamknięte) lub NO (normalnie otwarte)
  • Ciśnienie różnicowe: 0,25 - 10 bar
  • Temperatura otoczenia: maks. 80°C
  • Stopień ochrony: do IP67
  • Lepkość medium: maks. 50 cSt
  • Minimalizacja uderzeń hydraulicznych
  • Wbudowany filtr wewnętrzny do ochrony układu pilotowego
Aplikacja doboru zaworów elektromagnetycznych

Aplikacja doboru zaworów elektromagnetycznych

Celem aplikacji jest ułatwienie dystrybutorom, instalatorom, konstruktorom i użytkownikom końcowym doboru produktu dla szeregu standardowych zastosowań

Przejdź do aplikacji doboru zaworów

Dokumentacja

Dokumentacja
Typ Nazwa Język Kraj Zaktualizowane Pobierz Typ pliku
Karta katalogowa Servo-operated 2/2-way solenoid valves Type EV220B 15 - EV220B 50 Angielski Multiple 01 wrz, 2023 20.6 MB .pdf
Karta katalogowa Servo-operated 2/2-way solenoid valves Type EV220B 15 - EV220B 50 Niemiecki Multiple 18 lip, 2017 2.5 MB .pdf
Karta katalogowa Servo-operated 2/2-way solenoid valves Type EV220B 15 - EV220B 50 Hiszpański kastylijski Multiple 18 lip, 2017 2.5 MB .pdf
Karta katalogowa Servo-operated 2/2-way solenoid valves Type EV220B 15 - EV220B 50 Chiński (CN) Multiple 27 cze, 2017 2.6 MB .pdf
Karta katalogowa Servo-operated 2/2-way solenoid valves Type EV220B 15 - EV220B 50 Francuski Multiple 27 cze, 2017 2.5 MB .pdf
Karta katalogowa Servo-operated 2/2-way solenoid valves Type EV220B 15 - EV220B 50 Rosyjski Multiple 18 lip, 2017 2.5 MB .pdf
Karta katalogowa Servo-operated 2/2-way solenoid valves Type EV220B 15 - EV220B 50 Włoski Multiple 27 cze, 2017 2.5 MB .pdf
Karta katalogowa Servo-operated 2/2-way solenoid valves Type EV220B 15 - EV220B 50 Portugalski Multiple 27 cze, 2017 2.5 MB .pdf
Karta katalogowa Solenoid valves, type EV220B 6 - EV220B 22 Angielski Multiple 06 wrz, 2023 14.5 MB .pdf
Karta katalogowa Solenoid valves, type EV220B, EV220BW Ukraiński Ukraina 07 sie, 2023 20.8 MB .pdf
Karta katalogowa Zawory elektromagnetyczne 2/2-drożne - typ EV220B 15-50 Polski Multiple 27 cze, 2017 2.5 MB .pdf
