Doskonała wydajność softstartu w zastosowaniach o stałej prędkości obrotowej
VLT® Soft Starter MCD 600 łączy w sobie najnowsze funkcje w zakresie zaawansowanego sterowania i ochrony ze zwiększonym poziomem inteligencji dla doskonałej wydajności w zastosowaniach o stałej prędkości obrotowej.
MCD 600 zapewnia jeszcze większą elastyczność instalacji niż kiedykolwiek wcześniej dzięki szerokiej gamie kart Ethernet i kart komunikacji szeregowej, inteligentnym kartom dedykowanym dla aplikacji oraz obsłudze ośmiu języków.
Zintegrowany bypass zapewnia zarówno bardzo wysoką wydajność, jak i pracę bez harmonicznych z pełną prędkością, zmniejszając zużycie energii i wymaganą wydajność chłodzenia. Łatwość użytkowania była priorytetem podczas opracowywania tego produktu i jest możliwa dzięki funkcjom takim jak czyszczenie pompy, tryb PowerThrough oraz kalendarz lub planowanie oparte na czasie pracy. Bardziej rozbudowane zabezpieczenia silnika i startera zapewniają dłuższy czas pracy.
Napięcie zasilania i zakres mocy
Zakres napięcia zasilania
- 3 x 200–525 VAC (T5)
- 3 x 380–690 VAC (T7)
Zakres prądowy i obudowa
- IP20: 20–129 A (nominalny)
- IP00: 144–579 A (nominalny)
Cechy i korzyści
Wbudowane wspomaganie czyszczenia wirnika z funkcją czyszczenia pompy
Łatwa analiza aplikacji z maksymalnie 348 zarejestrowanymi zdarzeniami, jak również skanowanie kodu QR dla numeru seryjnego i danych zdarzeń
Łatwy dostęp do danych oraz skrócony czas uruchamiania i aktualizacji dzięki zintegrowanemu portowi USB
Większa niezawodność i dłuższy czas pracy dzięki udoskonalonym zabezpieczeniom silnika i sterownika
Elastyczność dla aplikacji o małej prędkości z funkcją Jog
Lepszy czas pracy dzięki funkcji PowerThrough, która wykorzystuje 2-fazową kontrolę na wypadek uszkodzenia jednej fazy przez zwarcie SCR
Łatwe podłączenie softstartu do sieci Ethernet, takich jak PROFINET oraz EtherNet/IP
Dzięki systemowi 3 menu (menu podręczne, konfiguracja oraz menu główne), 4-wierszowemu wyświetlaczowi graficznemu oraz klawiaturze logicznej programowanie jest szybkie i łatwe
Najlepszy profil rozruchu i zatrzymania dla danego zastosowania dzięki możliwości dokonania wyboru za pomocą adaptacyjnego sterowania przyspieszeniem (AAC)
Niższe koszty instalacyjne oraz mniejsze obciążenia silnika dzięki hamowaniu impulsowemu prądem DC przy równomiernym rozprowadzaniu na trzy fazy
Zaoszczędź przestrzeń i zredukuj koszty instalacji dzięki wbudowanym stycznikom bypass.
Dokumentacja
| Typ | Nazwa | Język | Kraj | Zaktualizowane | Pobierz | Typ pliku |
|---|---|---|---|---|---|---|
| Certyfikaty | CQC - China Quality Certification Centre | Angielski | Multiple | 01 sie, 2022 | 1.0 MB | |
| Certyfikaty | CQC - China Quality Certification Centre | Angielski | Multiple | 01 sie, 2022 | 1.0 MB | |
| Certyfikaty | CQC_China Quality Centre_MCD600 | Angielski | Multiple | 01 sie, 2022 | 1.2 MB | |
| Certyfikaty | Electrical Safety Certificate_CQC | Angielski | Multiple | 19 paź, 2022 | 1.2 MB | |
| Certyfikaty | ESMA ECAS Certificate E20-07-003509 | Angielski | Multiple | 01 wrz, 2020 | 843.2 KB | |
| Instrukcja instalacji | Ethernet/IP Card, MCD 600 IG | Angielski | Multiple | 12 paź, 2022 | 2.7 MB | |
| Instrukcja instalacji | Ethernet/IP Card, MCD 600 IG | Angielski | Multiple | 01 gru, 2020 | 9.2 MB | |
| Certyfikaty | ISO 9001 Drives BV 500F1065en | Angielski | Multiple | 01 sty, 2019 | 627.9 KB | |
| Instrukcja instalacji | MCD 600 Bootloader Installation Guide | Angielski | Multiple | 01 lis, 2021 | 87.0 KB | |
| Certyfikaty | MCD 600 Declaration of conformity | Angielski | Multiple | 01 gru, 2018 | 0.0 B | |
| Certyfikaty | MCD 600 Declaration of conformity | Angielski | Multiple | 01 sie, 2022 | 2.6 MB | |
| Certyfikaty | MCD 600 Declaration of conformity | Angielski | Multiple | 01 lis, 2019 | 418.2 KB | |
| Certyfikaty | MCD 600 LR 19-80004(E2)-02 | Angielski | Multiple | 01 lis, 2020 | 417.1 KB | |
| Instrukcja instalacji | Modbus TCP Card, MCD 600, IG | Angielski | Multiple | 12 paź, 2022 | 2.6 MB | |
| Instrukcja instalacji | PROFINET Card MCD 600 Installation Guide | Angielski | Multiple | 12 paź, 2022 | 2.5 MB | |
| Arkusz informacyjny | VLT® Soft Starter MCD 600 | Polski | Multiple | 01 lis, 2019 | 234.6 KB | |
| Operating guide | VLT® Soft Starter MCD 600 | Polski | Multiple | 03 lip, 0004 | 3.6 MB | |
| Arkusz informacyjny | VLT® Soft Starter MCD 600 | Angielski | Multiple | 01 wrz, 2021 | 274.6 KB | |
| Operating guide | VLT® Soft Starter MCD 600 | Angielski | Multiple | 01 gru, 2021 | 9.9 MB | |
| Instrukcja instalacji | VLT® Soft Starter MCD 600 DeviceNet Card | Polski | Multiple | 03 sty, 0004 | 1.8 MB | |
| Instrukcja instalacji | VLT® Soft Starter MCD 600 DeviceNet Card | Angielski | Multiple | 01 paź, 2018 | 1.7 MB | |
| Arkusz informacyjny | VLT® Soft Starter MCD 600 Enclosed US | Angielski | Stany Zjednoczone | 01 wrz, 2021 | 225.1 KB | |
| Podręcznik użytkownika | VLT® Soft Starter MCD 600 Service Guide | Angielski | Multiple | 01 paź, 2018 | 12.6 MB | |
| Arkusz informacyjny | VLT® Soft Starter MCD 600 US | Angielski | Stany Zjednoczone | 01 wrz, 2021 | 265.4 KB | |
| Instrukcja instalacji | VLT® SOFT STARTER MCD 600, Finger Guards | Polski | Multiple | 03 paź, 0001 | 467.9 KB | |
| Instrukcja instalacji | VLT® SOFT STARTER MCD 600, Finger Guards | Angielski | Multiple | 01 cze, 2018 | 192.2 KB | |
| Instrukcja instalacji | VLT® SOFT STARTER MCD 600, Finger Guards | Angielski | Multiple | 01 sie, 2021 | 389.8 KB | |
| Instrukcja instalacji | VLT® SOFT STARTER MCD 600, Remote | Polski | Multiple | 03 paź, 0006 | 1.0 MB | |
| Instrukcja instalacji | VLT® SOFT STARTER MCD 600, Remote | Angielski | Multiple | 01 cze, 2018 | 1.0 MB | |
| Instrukcja instalacji | VLT® Soft Starter MCD600 Modbus RTU Card | Polski | Multiple | 03 lut, 0005 | 1.8 MB | |
| Instrukcja instalacji | VLT® Soft Starter MCD600 Modbus RTU Card | Angielski | Multiple | 29 lis, 2022 | 896.2 KB | |
| Instrukcja instalacji | VLT® Soft Starter MCD600 Modbus RTU Card | Angielski | Multiple | 01 paź, 2018 | 1.8 MB | |
| Instrukcja instalacji | VLT® Soft Starter MCD600 PROFIBUS Card | Polski | Multiple | 03 kwi, 0004 | 1.8 MB | |
| Instrukcja instalacji | VLT® Soft Starter MCD600 PROFIBUS Card | Angielski | Multiple | 01 maj, 2021 | 7.4 MB | |
| Broszura | VLT® Soft Starter Selection Guide | Polski | Multiple | 18 lip, 2016 | 458.3 KB | |
| Broszura | VLT® Soft Starter Selection Guide | Angielski | Multiple | 01 sty, 2021 | 1.3 MB | |
| Instrukcja instalacji | VLT® SoftStarter MCD600 PumpingSmartCard | Polski | Multiple | 03 paź, 0006 | 2.0 MB | |
| Instrukcja instalacji | VLT® SoftStarter MCD600 PumpingSmartCard | Angielski | Multiple | 01 paź, 2018 | 1.9 MB |
Powiązane zastosowania
Pompy i wentylatory odśrodkowe, przenośniki, kruszarki, młyny, mieszarki, sprężarki, wirówki, młyny i piły.
-
if (isSmallPicture) {

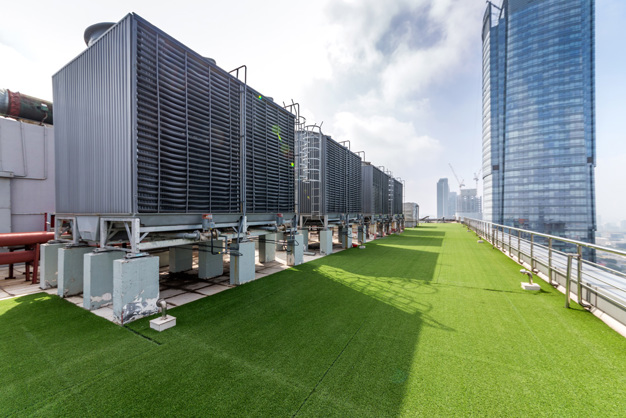

Regulacja poprzez zmianę prędkości obrotowej za pomocą przetwornic częstotliwości AC pozwala na zmniejszenie zużycia energii poprzez uruchamianie sprężarek z niższą prędkością obrotową.
-
