CCMT - zawór o wszechstronnych funkcjach w transkrytycznych układach z CO2

CCMT jest wysoce niezawodnym elektrycznym zaworem do regulacji ciśnienia, zoptymalizowanym pod kątem pracy w transkrytycznych układach chłodniczych z CO₂. Zawór znajduje w tych obiegach wszechstronne zastosowanie. Po pierwsze, zawór nadaje się do sterowania pracą chłodnicy wysokociśnieniowej (w trybie transkrytycznym). Po drugie, CCMT można wykorzystać w roli zaworu upustowego (do regulacji średniego ciśnienia). W razie potrzeby może również służyć jako zwykły zawór rozprężny przed parownikiem (nie dotyczy wersji CCMT Light – testy weryfikacyjne w toku) bądź jako elektryczny zawór regulacji ciśnienia w przewodzie ssawnym.

Wizualizacja modelu 3D

CCMT Light

CCMT Light to najnowszy składnik naszej oferty dla instalacji z CO2. Zawór jest wytrzymały, dokładny i łatwy w użyciu. Zaprojektowano go z myślą o bezstresowej instalacji zaworu i serwisie w terenie oraz o wysokiej tolerancji na zanieczyszczenia, co zmniejsza częstotliwość koniecznej obsługi technicznej i poprawia długoterminową niezawodność układu. Czas instalowania zaworu został skrócony, gdyż dostarcza się go w pozycji otwartej – a zatem gotowy do spawania / lutowania, co obniża koszty montażu i zwiększa wydajność prac instalacyjnych.

CCMT 16-42

W oparciu o elektryczny zawór regulacyjny CCMT 16-42 do nadkrytycznych układów z CO2 klienci otrzymują w pełni serwisowalny, zintegrowany i kompaktowy zespół "trzy w jednym" złożony z zaworu, przetwornika ciśnienia i filtra. Modułowa konstrukcja sprawia, że wszystkie elementy funkcjonalne są łatwe do serwisowania i wymiany – możliwe jest nawet wymontowanie dyszy z korpusu zaworu. Wymiana danego podzespołu pozwala skonfigurować inny model zaworu. Jednocześnie, integracja zaworu, przetwornika i filtra w jednej konstrukcji przekłada się również na łatwą instalację z mniejszej liczbą połączeń, co w efekcie zmniejsza ryzyko wycieków. Zawór może posiadać króćce do lutowania bądź spawania, stosowanie do potrzeb danego układu.

Znakomite dopasowanie do wszystkich układów chłodniczych na CO2

Kompletny typoszereg zaworów CCMT pokrywa cały zakres zastosowań w różnorodnych układach chłodniczych z CO2 – od urządzeń bardzo małych po rozległe instalacje. Wersja CCMT Light stanowi optymalne rozwiązanie dla agregatów skraplających lub małych agregatów chłodniczych o wydajności do 100 kW, podczas gdy zawory CCMT 16-42 nadają się bardziej do agregatów średnich i dużych, o wydajności od 100 kW do 600 kW.

Cechy i korzyści

Niezawodność: elementy trwałe i oparte na sprawdzonych rozwiązaniach.

Elastyczność: zawory mogą współpracować z większością spotykanych sterowników

Pełna serwisowalność: zawory są łatwe do demontażu na potrzeby serwisu i wymiany poszczególnych części – z myślą o maksymalnym bezpieczeństwie przechowywanej żywności

Prostota: zawory nadają się do wszechstronnej regulacji ciśnienia w układach transkrytycznych, w tym w roli zaworu upustowego (testy wersji CCMT Light jako zaworu rozprężnego do zasilania parowników są jeszcze w toku).

Szybkość instalacji: zawory dostarczane są w pozycji otwartej, gotowe do spawania / lutowania bez konieczności demontażu. Koncepcja „3 w 1”: zintegrowana konstrukcja zawiera elektryczny zawór regulacyjny, przetwornik ciśnienia oraz filtr – zespół łatwy do zainstalowania z niewielką liczbą połączeń (dostępny tylko w rozmiarach 16, 24, 30 i 42).

Gama produktów

  • if (isSmallPicture) { Elektryczne zawory regulacyjne CCMT, nadkrytyczne obiegi CO₂ — Danfoss; } else if (isBigColumns) { Elektryczne zawory regulacyjne CCMT, nadkrytyczne obiegi CO₂ — Danfoss } else { Elektryczne zawory regulacyjne CCMT, nadkrytyczne obiegi CO₂ — Danfoss }
    Elektryczne zawory regulacyjne CCMT, nadkrytyczne obiegi CO₂

    CCMT jest zaworem elektrycznym zaprojektowanym specjalnie do pracy w układach z CO2. Zawór może działać jako zawór rozprężny, jako regulator ciśnienia w chłodnicy gazu lub jako regulator ciśnienia dolotowego w przewodzie obejściowym w obiegach nadkrytycznych lub podkrytycznych.

Dokumentacja

Dokumentacja
Typ Nazwa Język Kraj Zaktualizowane Pobierz Typ pliku
Ulotka CCMT Electric Regulating Valve leaflet Angielski Multiple 15 cze, 2021 1.1 MB .pdf
Karta katalogowa Electric regulating valve Type CCMT 2, 8, 16 and 42 Angielski Multiple 14 mar, 2023 16.9 MB .pdf
Instrukcja montażu Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Hiszpański kastylijski Multiple 21 mar, 2016 1.7 MB .pdf
Instrukcja montażu Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Niemiecki Multiple 31 mar, 2016 1.7 MB .pdf
Instrukcja montażu Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Chiński (CN) Multiple 08 mar, 2016 1.8 MB .pdf
Instrukcja montażu Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Włoski Multiple 08 mar, 2016 1.7 MB .pdf
Instrukcja montażu Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Francuski Multiple 01 kwi, 2016 1.7 MB .pdf
Instrukcja montażu Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Angielski Multiple 28 maj, 2021 1.8 MB .pdf

Powiązane produkty

  • if (isSmallPicture) { Sterowniki sprężarek i skraplaczy — Danfoss; } else if (isBigColumns) { Sterowniki sprężarek i skraplaczy — Danfoss } else { Sterowniki sprężarek i skraplaczy — Danfoss }
    Sterowniki sprężarek i skraplaczy

    Danfoss oferuje szeroką gamę regulatorów wydajności sprężarek i skraplaczy do zastosowań w handlu detalicznym artykułami spożywczymi, w kompaktowych, jak również w dużych układach.

  • if (isSmallPicture) { Elektryczne zawory rozprężne CTR, nadkrytyczne obiegi CO₂; } else if (isBigColumns) { Elektryczne zawory rozprężne CTR, nadkrytyczne obiegi CO₂ } else { Elektryczne zawory rozprężne CTR, nadkrytyczne obiegi CO₂ }
    Elektryczne zawory rozprężne CTR, nadkrytyczne obiegi CO₂

    3-drożny zawór CTR do odzysku ciepła został zaprojektowany tak, aby umożliwić pełną proporcjonalną regulację przekazywania nadwyżki ciepła z zespołu sprężarek do wymiennika odzysku ciepła w układach nadkrytycznych, w celu zapewnienia dostępności ciepła i ciepłej wody. Zawór CTR zapobiega nagłym skokom ciśnienia, eliminując kosztowne przerwy w działaniu układu i ryzyko niewystarczającego zaopatrzenia w ciepło i ciepłą wodę, niezależnie od wielkości instalacji.

  • if (isSmallPicture) { VLT® Midi Drive FC 280; } else if (isBigColumns) { VLT® Midi Drive FC 280 } else { VLT® Midi Drive FC 280 }
    VLT® Midi Drive FC 280

    Zapewnia precyzyjne i skuteczne sterowanie pracą silnika, a ponadto jest idealna dla konstruktorów maszyn w branży spożywczej. Doskonale sprawdza się również w gospodarce materiałowej i przetwórstwie.

  • if (isSmallPicture) { Chłodnicze przetworniki ciśnienia — Danfoss; } else if (isBigColumns) { Chłodnicze przetworniki ciśnienia — Danfoss } else { Chłodnicze przetworniki ciśnienia — Danfoss }
    Chłodnicze przetworniki ciśnienia

    Chłodnicze przetworniki ciśnienia znajdują zastosowanie w układach klimatyzacji obiektów handlowych oraz w chłodnictwie handlowym i przemysłowym. Są one wykonane ze stali nierdzewnej, dzięki czemu zapewniają zgodność z fluorowymi i naturalnymi czynnikami chłodniczymi, natomiast spawanie laserowe bez miękkich uszczelek gwarantuje hermetyczną szczelność przez wiele lat.

Powiązane zastosowania

Filmy

Informacje

  • if (isSmallPicture) { Optyma A2L; } else if (isBigColumns) { Optyma A2L } else { Optyma A2L }

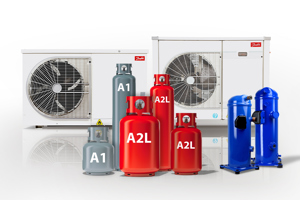

    Poszerzone typoszeregi agregatów skraplających na czynniki A2L
