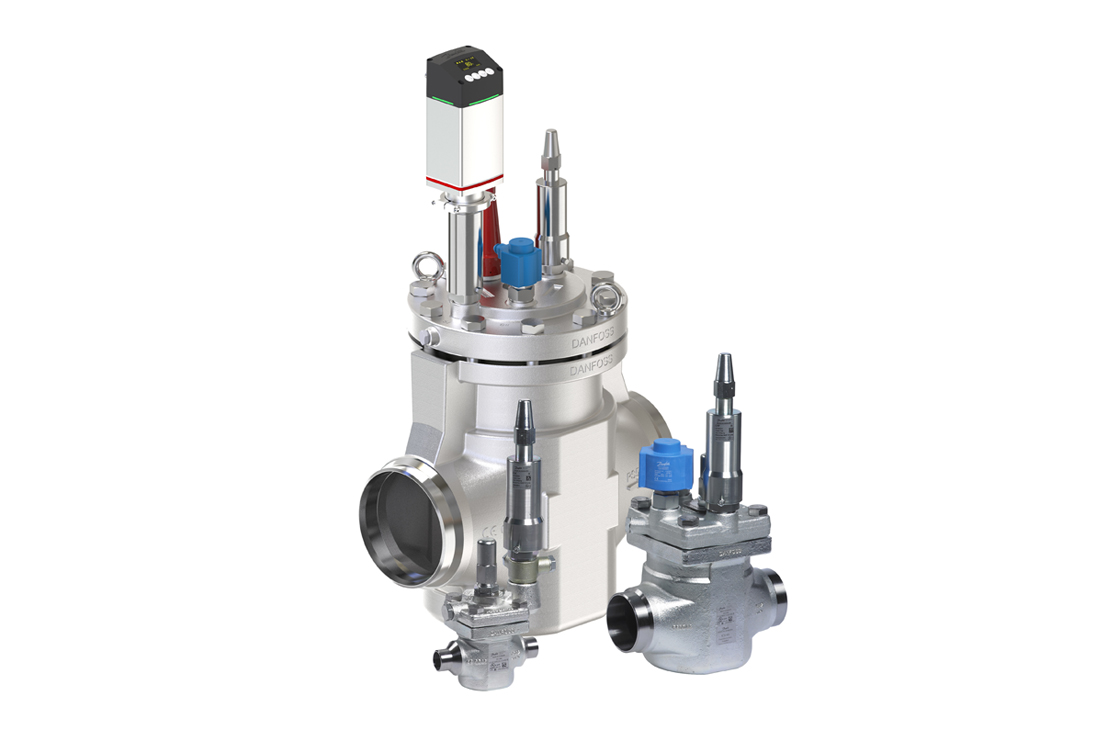

Serwosterowane zawory ICS Flexline™

  • Przegląd
  • Dokumentacja
  • Oprogramowanie
  • Powiązane produkty

Z myślą o nowych czynnikach chłodniczych

Serwozawory z serii Danfoss ICV Flexline™ sterowane pilotami ICS są szybkie i proste w obsłudze, instalacji i serwisie ze względu na ich niewielką masę i zwartą konstrukcję.

Zawory ICS są przygotowane do stosowania czynników chłodniczych przyszłości, zaprojektowane i przetestowane tak, aby wytrzymać maksymalne ciśnienie robocze do 65 bar (943 psi) w zakresie temperatury mediów od -60 do +120°C [-76 do +248°F]. To sprawia, że nadają się one do naturalnego czynnika chłodniczego CO₂, amoniaku i innych przyszłych wysokociśnieniowych czynników chłodniczych.

Specjalne wycięcia w kształcie litery V w grzybku zaworu ICS umożliwiają wyższą nastawę temperatury i lepszy współczynnik wydajności chłodniczej COP, co ostatecznie prowadzi do oszczędności energii.

ICS należy do serii modułowych zaworów ICV Flexline™, dającej wysoki stopień elastyczności w tworzeniu zaworów, które spełniają Twoje wymagania. Wspólny korpus dla zaworów ICS, ICM i ICLX jest dostępny z kilkoma różnymi rozmiarami przyłączy. Różne moduły funkcyjne serii ICV, które można zainstalować w każdym korpusie zaworu, oferują bardzo szeroki zakres wydajności i funkcji. Zawory mają króćce do spawania, co umożliwia pracę pod wyższym ciśnieniem i daje większą szczelność w porównaniu do tradycyjnych połączeń kołnierzowych.

Cechy i korzyści

Szybka i łatwa obsługa, montaż i serwis

Elastyczna konfiguracja

Króćce do spawania eliminują konieczność stosowania połączeń kołnierzowych

Lekka i zwarta konstrukcja

Możliwość stosowania naturalnych, wysokociśnieniowych czynników chłodniczych, np. CO₂

Lepsza regulacja ciśnienia umożliwia oszczędność energii

Broszura — serwosterowane zawory dla chłodnictwa przemysłowego Danfoss ICS Flexline

Redukcja kosztów eksploatacji, zwiększenie oszczędności i swobody projektowania

Zawory serwosterowane ICS Flexline™ zostały zaprojektowane tak, aby nie tylko zapewnić większe oszczędności i swobodę projektowania, lecz także aby stanowić niezawodne, bezpieczne i ekologiczne rozwiązanie spełniające potrzeby klientów — zarówno teraz, jak i w przyszłości.

Dokumentacja

Dokumentacja
Typ Nazwa Język Kraj Zaktualizowane Pobierz Typ pliku
Ulotka Mniejsze koszty eksploatacyjne - Większe oszczędności i swoboda projektowania (ICV Flexline) Polski Multiple 27 lis, 2014 655.9 KB .pdf
Karta katalogowa Pilot-operated servo valve, type ICS Angielski Multiple 06 wrz, 2023 8.3 MB .pdf
Karta katalogowa Pilot-operated servo valve, type ICS Rosyjski Multiple 10 lut, 2023 8.4 MB .pdf
Karta katalogowa Pilot-operated servo valve, type ICS Niemiecki Multiple 10 lut, 2023 11.7 MB .pdf
Ulotka Reduce lifecycle costs - Save more and increase your design freedom (ICV Flexline) Holenderski, flamandzki Multiple 23 mar, 2015 4.2 MB .pdf
Ulotka Reduce lifecycle costs Increase savings and design freedom - The ICV Control Valve - member of the Flexline family Angielski Multiple 20 lut, 2024 15.6 MB .pdf
Ulotka Reduce lifecycle costs Increase savings and design freedom - The ICV Control Valve - member of the Flexline family Rosyjski Multiple 04 kwi, 2016 4.3 MB .pdf
Ulotka Reduce lifecycle costs Increase savings and design freedom - The ICV Control Valve - member of the Flexline family Hiszpański kastylijski Multiple 23 mar, 2015 4.2 MB .pdf
Ulotka Reduce lifecycle costs Increase savings and design freedom - The ICV Control Valve - member of the Flexline family Włoski Multiple 23 mar, 2015 4.2 MB .pdf
Ulotka Reduce lifecycle costs Increase savings and design freedom - The ICV Control Valve - member of the Flexline family Francuski Multiple 23 mar, 2015 4.2 MB .pdf
Ulotka Reduce operating costs Increase your savings and gain design freedom (ICV Flexline) Portugalski Multiple 23 mar, 2015 4.2 MB .pdf
Ulotka Reduce your costs Maximum flexibility and cost savings - ICV main and motorised valves as part of the Flexline series Niemiecki Multiple 23 mar, 2015 4.3 MB .pdf
Ulotka Reducerede levetidsomkostninger - Større besparelser og designfrihed (ICV Flexline) Duński Multiple 23 mar, 2015 4.2 MB .pdf

Oprogramowanie

Coolselector®2

Prawda jest Cool(selector®2)

Narzędzie Coolselector®2 służy do obiektywnych obliczeń na potrzeby doboru elementów do układów chłodniczych i klimatyzacyjnych, zgodnie z wymaganiami użytkownika lub na podstawie standardowych warunków pracy.
