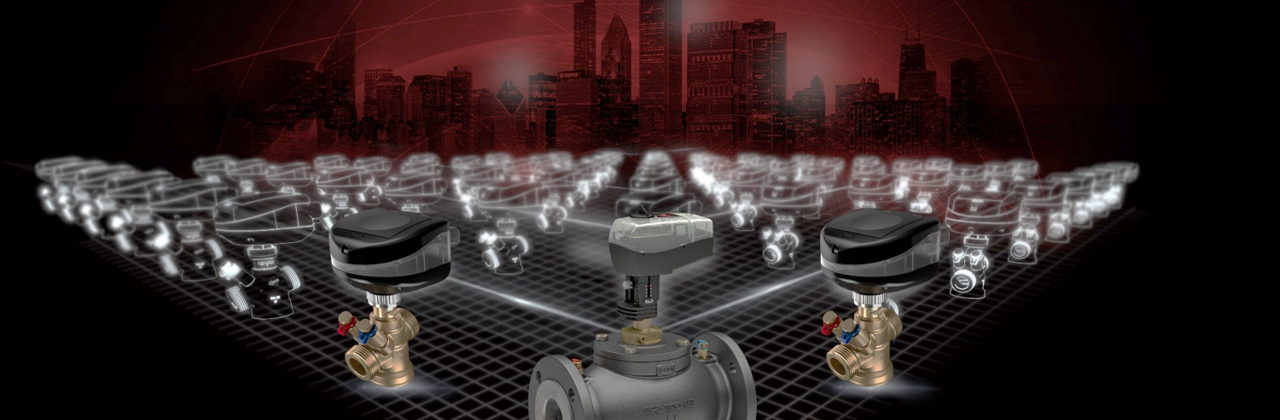

De digitale servomotor NovoCon® S is volledig afgestemd op Danfoss AB-QM – dé toonaangevende drukonafhankelijke inregel- en regelafsluiter op de markt – en vormt zo de perfecte aansluiting tussen superieure inregelprestaties van een HVAC-systeem en slimme oplossingen voor gebouwautomatisering.

Traditioneel geregelde servomotoren sturen in het beste geval een analoog feedbacksignaal naar de ruimteregelaar van het GBS. De NovoCon® S daarentegen voorziet tal van digitale systeemparameters rechtstreeks in het gebouwbeheersysteem via BACnet of Modbus. Hij wisselt bijvoorbeeld nauwkeurige informatie uit over de positie van de servomotor/afsluiter, instellingen, temperaturen, alarmen enz.

Al deze informatie biedt het GBS een uniek inzicht in, en toegang op afstand tot, de status van het HVAC-systeem die kan worden gebruikt om de prestaties te optimaliseren, het binnenklimaat te verbeteren en energiezuinige gebouwen te realiseren.

De digitale servomotor biedt ook ingebouwde I/O's voor extra functies, flexibiliteit en kostenbesparingen. Enkele voorbeelden van de vele mogelijkheden met de I/O's van de servomotoren zijn:

  • Debiet- en energie-indicatie door sensoren aan te sluiten voor het meten van de retour- en aanvoertemperatuur met NovoCon® Energy;
  • Koppeling voor 4-pijps omschakeltoepassingen met NovoCon® CO6;
  • Aansluiting van verschillende sensoren (bv. kamertemperatuur, vochtigheid of condensatie) en regeling van verschillende apparaten, zoals ventilatoren, met NovoCon® I/O-kabel voor afstandsbediening.

NovoCon® is een essentieel apparaat voor de overgang naar slimme aangesloten gebouwen met continue bewaking, energiebeheer en preventief onderhoud op het hoogste comfortniveau en met de laagste bedrijfskosten. De digitale servomotoren kunnen in tal van gebouwen worden gebruikt, zoals kantoren, hotels en ziekenhuizen. Maar ook in cruiseschepen, universiteiten, datacentra, winkelcentra, musea of supermarkten.

NovoCon® S is toepasbaar in verschillende soorten HVAC-systemen, zoals luchtbehandelingskasten (AHU, Air Handling Units), ventilatorconvectoren (FCU, Fan Coil Units), koelplafonds, koelbalken, stralingspanelen en vierpijpsomschakelsystemen.

Kenmerken en voordelen

Toegang op afstand

Via het GBS en de buscommunicatie zijn alle servomotoren op afstand toegankelijk. Dit bespaart heel wat tijd tijdens de installatie en inbedrijfstelling van het systeem, alsook tijdens de vele jaren dat het gebouw in gebruik is.

Continue optimalisering

Systeemgegevens kunnen worden opgehaald en geanalyseerd om het HVAC-systeem te optimaliseren. Eventuele aanpassingen aan bijvoorbeeld de instelling van ontwerpdebieten kunnen eenvoudig worden uitgevoerd. Op één, enkele of alle servomotoren tegelijkertijd. Een continue bewaking en inbedrijfstelling van het systeem bespaart tijd en geld tijdens de hele levensduur van het gebouw.

Predictive maintenance

Wacht niet totdat HVAC-componenten het laten afweten, klachten veroorzaken, en dringende en tevens hinderlijke onderhoudsactiviteiten nodig maken. In de plaats daarvan kunt u nagaan waar en wanneer er zich een probleem zou kunnen voordoen zodat u voorzorgsmaatregelen kunt treffen en proactief kunt optreden.

Flexibiliteit over de hele linie

De ontwerpers of systeemintegrators van GBS-systemen kunnen voor elk project aangepaste HVAC-oplossingen realiseren. Indien de gebouwgebruiker het gebouw wil opknappen, kan het HVAC-systeem dienovereenkomstig worden aangepast zonder fysieke aanpassingen aan de GBS-componenten.

Introductie van de nieuwe NovoCon® S digitale servomotor – voor een perfecte hydraulische inregeling

Kies voor eersteklas hydraulische prestaties met de nieuwe NovoCon® S servomotor. De speciaal op de AB-QM regelafsluiter afgestemde digitale servomotor biedt u – van de installatie tot het onderhoud – op afstand volledige controle over het verwarmings- en koelsysteem. Bekijk dit animatiefilmpje voor een korte voorstelling van de nieuwe NovoCon® S.

Documentatie

Type Naam Taal Geldig voor Bijgewerkt Downloaden Bestandstype
Brochure Grow your business and discover the value of working with one partner (International version) Engels Meerdere 18 nov, 2015 5,6 MB .pdf
Brochure Hydronic Balancing & Control product overview Engels Verenigd Koningkrijk 10 nov, 2014 7,1 MB .pdf
Brochure Hydronic Balancing & Control product overview Engels Meerdere 11 dec, 2016 1,1 MB .pdf
Brochure NovoCon | Digital actuator for HVAC Engels Meerdere 19 jun, 2017 762,7 KB .pdf
Brochure NovoCon | Digitale servomotor voor HVAC Nederlands, Vlaams Nederland 19 jun, 2017 805,9 KB .pdf
Datablad NovoCon S Engels Meerdere 25 jul, 2019 5,8 MB .pdf
Fact sheet NovoCon® application Engels Meerdere 12 mrt, 2017 866,3 KB .pdf
Datablad NovoCon® S CO6, Energy, I/O Engels Meerdere 01 okt, 2017 4,9 MB .pdf
Brochure NovoCon® S Digital Actuator Engels Meerdere 11 mei, 2015 669,6 KB .pdf
Datablad NovoCon® S Digital/Hybrid - High Accuracy Actuator Nederlands, Vlaams Meerdere 02 sep, 2015 1,6 MB .pdf
Datablad NovoCon® S Digital/Hybrid - High Accuracy Actuator Engels Meerdere 20 jun, 2017 3,4 MB .pdf
Brochure NovoCon® S digitale servomotor Nederlands, Vlaams Nederland 04 okt, 2015 1,6 MB .pdf

Software

  • NovoCon configuratietool
    ZIP 24,3 MB
    Snelle en eenvoudige configuratie van NovoCon® S. Meerdere NovoCon® S kunnen in één keer worden geconfigureerd. Sluit NovoCon® S op uw computer aan en u hebt toegang tot alle instellingen.

Danfoss C.H: software

Onze geavanceerde Danfoss C.H. software zal u helpen om de perfecte verwarmings- of koelinstallatie te ontwerpen en berekenen met producten van Danfoss.

Gerelateerde producten

  • AB-QM- Danfoss
    AB-QM

    AB-QM Drukonafhankelijke inregel- en regelafsluiters (PICV) bieden zowel een regelfunctie als dynamische inregeloplossing voor HVAC-systemen voor verwarming en koeling.

Video's

Aanbestedingsteksten

NovoCon® S digitale servomotor

Modulerende en uiterst nauwkeurige servomotor met verbinding via veldbus (BACnet MS/TP en Modbus RTU) om drukonafhankelijke inregel- en regelafsluiters van het type AB-QM DN 10-32 te regelen.
Regelsignaal digitaal: BACnet MS/TP, Modbus RTU
Regelsignaal analoog: 0-10 V/ 2-10 V, 0-20 mA / 4-20 mA

Directe verbinding met servomotor van 6-weg kogelafsluiter met positieterugkoppelingssignaal (*1)

Directe verbinding met 2x PT1000 oppervlaktesensoren/ondergedompelde sensoren en emissievermogensindicatie (*2)

Directe I/O-verbinding: 2x weerstand, AO en AI (*3)

De functies van de servomotor zijn op afstand toegankelijk via de veldbus:
- Voorinstelling van ontwerpdebiet
- Spoelen van de afsluiter en afgifte-unit
- Fout tijdens het sluiten, intrinsieke alarmmelding
- Alarm als servomotor van CO6 6-weg kogelafsluiter geblokkeerd is, in handbediening staat of uitgeschakeld is (*1)
- Weergave van aanvoer- en retourtemperatuur, emissievermogensindicatie (*2)
- Energieteller (kWh, MJ, kBTU) (*2)
- Sensoren alarm hoog/laag, deltaT en temperatuur uitgeschakeld (*2)
- Instelling van beginkarakteristieken
- Snelheidskeuze 3/6/12/24 s/mm
- Selectie van openings-/sluitingstijd van 18 s tot 700 s
- Automatische MAC-adressering (enkel BACnet)
- Automatische detectie van de baudsnelheid
- Debietindicatie op basis van gemeten slag in l/u

Eu.bac uitwisselbaarheid goedgekeurd in combinatie met PIBCV-afsluiter

Voedingsspanning: 24V DC/AC 50/60 Hz

Nauwkeurigheid spindelpositie: ±0,05 mm

Kabels: Halogeenvrije stekker verkrijgbaar in 1,5 m, 5 m en 10 m lang

Temperatuursensoren: stekker 2x PT1000 oppervlaktesensor of ondergedompelde sensor 1,5 m lang

Er kunnen 64 servomotoren op hetzelfde netwerk worden aangesloten

Ondersteunt BACnet-service Change of Value (COV)

Ondersteunt firmware-updates op afstand

IP-klasse: 54

Slag: 7 mm

BACnet Testing Laboratories (BTL) opgenomen in de lijst van BACnet MS/TP veldbusapparatuur (*4)

Handbedieningsfunctie

Configuratietool beschikbaar, eenvoudige configuratie, inbedrijfstelling en firmware-updates

Inbedrijfstellingstool beschikbaar voor adressering, parametrisering en hydraulische continue inbedrijfstelling

(*1) CO6-toepassing
(*2) Energietoepassing
(*3) Toepassing I/O voor afstandsbediening
(*4) Certificatie in Q2 2019

NovoCon® M digitale servomotor

Modulerende en uiterst nauwkeurige servomotor met busverbinding om drukonafhankelijke inregel- en regelafsluiters van het type AB-QM NovoCon® DN 40-100 te regelen.

Regelsignaal digitaal: BACnet MS/TP, Modbus RTU
Regelsignaal analoog: 0-10 V/ 2-10 V, 0-20 mA / 4-20 mA

De functies van de servomotor zijn op afstand toegankelijk via de veldbus:
- voorinstelling van ontwerpdebiet
- spoelen van de afsluiter en afgifte-unit
- fout tijdens het sluiten/openen/kalibreren alarm
- LIN/LOG/α-instelling van karakteristieken
- selecteerbare snelheid
- selectie van openings-/sluitingstijd
- automatische MAC-adressering (BACnet)
- automatische detectie van pariteit (Modbus)
- automatische detectie van de baudsnelheid
- Debiet- en energie-indicatie

Voedingsspanning 24 V AC/DC

Er kunnen 32 servomotoren op hetzelfde netwerk worden aangesloten

IP-klasse: 54

Slag: 20 mm

Handbedieningsfunctie

Klikmontage

Led-statusindicatie

BACnet Testing Laboratories (BTL) opgenomen in de lijst van BACnet MS/TP veldbusapparatuur
