Geperfectioneerd AB-QM ontwerp: beter bestand tegen verkalking en vervuiling in het systeem

Danfoss AB-QM was de eerste in zijn soort voor HVAC-verwarmings- en koelingstoepassingen. AB-QM 4.0 is de opvolger van het volgende niveau.

De basisprincipes zijn niet veranderd; Het is een regelafsluiter met automatische debietbegrenzing en ingebouwde drukverschilregelaar. De regelprestaties zijn zeer nauwkeurig en de afsluiter heeft een - nog steeds - unieke autoriteit van 100%.

Maar de waarde die de AB-QM 4.0-regelafsluiters bieden, is sterk verbeterd. AB-QM 4.0 is de beste in zijn soort. De AB-QM 4.0 wordt beschikbaar in DN 15 tot DN 32. Er zijn versies met en zonder meetnippels. En versies met binnen- of buitendraad. De ontwerpflow heeft een breed instelbereik van 20 l/u tot 6000 l/u en kan nauwkeurig worden gemeten met het PFM 1000-meetinstrument via Bluetooth op iOS- en Android-apparaten.

AB-QM 4.0 is ontwikkeld als de onbetwistbare beste in zijn soort. Hij heeft bijvoorbeeld een ontwerp wat beter bestand is tegen verkalking en vervuiling in het systeem, nominale druk: PN25, nauwkeurige flowmeting en bidirectioneel vullen en spoelen. Deze eigenschappen bieden vele voordelen voor ontwerpers, installateurs en eindgebruikers.

AB-QM's verhogen de energie-efficiëntie van HVAC-verwarmings- en koelsystemen. AB-QM 4.0 is ontworpen voor toepassing in onder andere fancoil-units, inductie-units en klimaatplafonds. Gecombineerd met een van onze servomotoren regelen ze nauwkeurig de ruimtetemperatuur en verbeteren ze het binnenklimaat. Als de AB-QM wordt uitgerust met onze digitale servomotor NovoCon S, maakt dit oplossingen mogelijk, zoals: HVAC 4.0-systemen voor smart buildings met Internet of Things (IoT).

Eigenschappen en voordelen

Specificatie & installatie

  • Superieur regelgedrag over een bereik van 10-100% designflow
  • NIEUW: zichtbare instelling bij gemonteerde servomotor
  • NIEUW: nauwkeurige flowmeting
  • NIEUW: groter flowbereik DN15-32
  • NIEUW: uitvoering met binnendraad
  • NIEUW: PN25
  • NIEUW: bi-directioneel vullen en spoelen

Betrouwbaar & robuust

  • Verbeterde betrouwbaarheid en robuust ontwerp
  • NIEUW: beter bestand tegen verkalking en ijzeroxide in het systeem
  • Succesvol getest: zal zelfs na jaren intensief gebruik nog perfect functioneren
  • Verlengde garantieperiode bij projecten

Connectiviteit en data (gecombineerd met NovoCon S servomotor)

  • Plug & play GBS integratie met BACnet of Modbus bus communicatie
  • Waterzijdig inregelen op afstand, flow instelling, spoelen, foutmelding
  • HVAC data collectie
  • Predictive maintenance
  • Optioneel Actief Energiemanagement, Remote I/O of 4-pijps ChangeOver

Total Cost of Ownership & Return On Investment

  • Lagere installatie kosten
  • Kortere overdrachtsfase
  • Lagere gebruikskosten
  • Optimaal gebruikerscomfort
  • Hoge HVAC systeemefficiëntie
AB-QM 4.0: We creëerden de AB_QM - nu is deze geperfectioneerd

Nieuw: AB-QM 4.0

Bent u klaar voor de geperfectioneerde AB-QM?

AB-QM 4.0 CO6 Flexo oplossing voor klimaatplafonds

De Danfoss AB-QM 4.0 CO6 Flexo gestandaardiseerde prefab aansluitset is een innovatieve oplossing om het ontwerp, de installatie, en het onderhouden van klimaatplafonds, inductie-units of andere afgifte units in vier-pijps omschakelsystemen voor verwarming en koeling eenvoudiger, sneller en betrouwbaarder te maken. Met een inbouwhoogte van slechts 125 mm, zal de set aan alle voorwaarden voldoen. De speciale ‘click-fit’ verbindingen zijn waterdicht en bieden maximale flexibiliteit tijdens de installatie. Deze maken het tevens mogelijk om de AB-QM 4.0 of ChangeOver6 afsluiters snel en eenvoudig te demonteren en uit te wisselen. Elke afzonderlijke set wordt na assemblage onder druk op waterdichtheid getest.


AB-QM 4.0 CO6 Flexo is verkrijgbaar in DN15 Low Flow voor een ontwerpdruk tussen de 20-200 l/h, en in DN15 Normal Flow voor een ontwerpdruk tussen de 65-650l/h. Er is een versie met ½” inwendig schroefdraad of met 18mm verbindingen voor press-fit. Voor volledig geautomatiseerd omschakelen tussen verwarmen en koelen, inclusief het op afstand inregelen van de ontwerpdruk setpoint, hiervoor is de set uitgerust met de NovoCon® S digitale IoT servomotor en de NovoCon CO6 (Energy) change-over servomotor. Als alternatief kan de AB-QM 4.0 worden gecomineerd met de AME 110NL(X) modulerende servomotor voor 0(2)-10V of 0(4)-20mA regelingen. In dit geval moet de CO6 change-over servomotor worden aangestuurd door een regelsignaal (van het GBS).

De AB-QM 4.0 regel- en inregelafsluiter kan worden uitgerust met de optionele EPP isolatie om wartmeverliezen zoveel mogelijk te beperken tijdens verwarmingsbedrijf. Isolatie op maat van de complete set wordt aanbevolen.

Bekijk het 3D-model

Documentatie

Promotionele en technische documenten

Type Naam Taal Geldig voor Bijgewerkt Downloaden Bestandstype
Datablad AB-QM 4.0 / AB-QM Drukgecompenseerde regelafsluiters (PICV) Nederlands, Vlaams Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Deens Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Frans Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Koreaans Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Kroatisch Meerdere 27 mei, 2024 3.6 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Italiaans Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Engels Meerdere 22 nov., 2024 3.4 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Zweeds Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Spaans, Castiliaans Meerdere 17 jul., 2024 9.1 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Fins Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Roemeense, Moldavische, Moldavische Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Noors Bokmål Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Oekraïens Oekraïne 24 feb., 2023 4.1 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Duits Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Turks Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Portugees Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Estisch Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Servisch (RS) Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Sloveens Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Tsjechisch Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Slowaaks Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Lets Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Chinees (CN) Meerdere 27 mei, 2024 3.8 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Pools Meerdere 27 mei, 2024 3.8 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Litouws Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Bulgaars Meerdere 27 mei, 2024 3.7 MB .pdf
Datablad AB-QM 4.0 / AB-QM Pressure Independent Control Valves (PICV) Hongaars Meerdere 27 mei, 2024 3.7 MB .pdf
Brochure AB-QM 4.0 CO6 Flexo product leaflet Nederlands, Vlaams Meerdere 04 jul., 2024 457.3 KB .pdf
Brochure AB-QM 4.0 CO6 Flexo product leaflet Engels Meerdere 17 jun., 2024 980.2 KB .pdf
Brochure AB-QM 4.0 CO6 Flexo product leaflet Duits Meerdere 26 aug., 2024 824.7 KB .pdf
Brochure AB-QM 4.0 CO6 Flexo product leaflet Italiaans Meerdere 26 jul., 2024 1.4 MB .pdf
Brochure AB-QM 4.0 CO6 Flexo product leaflet Frans Frankrijk 05 sep., 2024 293.5 KB .pdf
Datablad AB-QM 4.0 CO6 Flexo, DN 15, PN 16 Duits Meerdere 05 aug., 2024 2.4 MB .pdf
Datablad AB-QM 4.0 CO6 Flexo, DN 15, PN 16 Engels Meerdere 26 jun., 2024 2.4 MB .pdf
Brochure AB-QM 4.0 Introduction leaflet Roemeense, Moldavische, Moldavische Roemenië 31 aug., 2020 1.2 MB .pdf
Brochure AB-QM 4.0 Introduction leaflet Pools Polen 01 jul., 2020 701.7 KB .pdf
Brochure AB-QM 4.0 Introduction leaflet Hongaars Hongarije 04 nov., 2020 443.7 KB .pdf
Brochure AB-QM 4.0 Introduction leaflet Duits Meerdere 15 okt., 2019 390.5 KB .pdf
Brochure AB-QM 4.0 Product leaflet Engels Meerdere 07 nov., 2022 680.9 KB .pdf
Brochure AB-QM 4.0 Product leaflet Nederlands, Vlaams Nederland 25 jun., 2020 465.1 KB .pdf
Brochure AB-QM 4.0 Product leaflet Duits Duitsland 15 apr., 2020 489.0 KB .pdf
Brochure AB-QM 4.0 Product leaflet Frans Frankrijk 11 sep., 2020 1.6 MB .pdf
Brochure AB-QM 4.0 Product leaflet Slowaaks Slowakije 26 mrt., 2021 624.5 KB .pdf
Brochure AB-QM Actuator Selection Infographic - UK Engels Verenigd Koningkrijk 15 jan., 2021 8.6 MB .pdf
Brochure Infographic - Actuator selection for AB-QM PICVs Pools Polen 09 jun., 2021 2.3 MB .pdf
Brochure Infographic - Actuator selection for AB-QM PICVs Tsjechisch Tsjechische Republiek 18 feb., 2021 3.4 MB .pdf
Brochure Infographic - Actuator selection for AB-QM PICVs Engels Meerdere 17 sep., 2024 3.4 MB .pdf
Brochure Infographic - Actuator selection for AB-QM PICVs Oekraïens Oekraïne 15 aug., 2023 2.1 MB .pdf
Brochure Infographic - Actuators for AB-QM PICVs Duits Meerdere 09 mrt., 2023 7.0 MB .pdf
Brochure Infographic AB-QM 4.0 compared to AB-QM Duits Meerdere 06 mrt., 2023 6.5 MB .pdf
Brochure Infographic AB-QM 4.0 compared to AB-QM Pools Polen 21 apr., 2022 5.5 MB .pdf
Brochure Infographic AB-QM 4.0 compared to AB-QM Servisch (RS) Servië 30 aug., 2021 9.0 MB .pdf
Brochure Infographic AB-QM 4.0 compared to AB-QM Oekraïens Oekraïne 11 aug., 2023 1.3 MB .pdf
Brochure Infographic AB-QM 4.0 compared to AB-QM Engels Meerdere 07 nov., 2022 2.3 MB .pdf
Brochure Infographic AB-QM 4.0 compared to AB-QM Tsjechisch Tsjechische Republiek 18 feb., 2021 5.3 MB .pdf
Brochure Infographic AB-QM 4.0 compared to AB-QM Italiaans Italië 15 nov., 2022 628.4 KB .pdf
Brochure Infographic AB-QM 4.0 vergeleken met de AB-QM Nederlands, Vlaams Nederland 02 jun., 2023 4.3 MB .pdf
Brochure Infographic How AB-QM 4.0 redefines the value of PICVs Frans Meerdere 20 okt., 2020 2.1 MB .pdf
Brochure Infographic servomotoren AB-QM Nederlands, Vlaams Nederland 05 nov., 2024 2.6 MB .pdf
Brochure Interactive actuator selection guide for Danfoss AB-QM valves Fins Finland 20 aug., 2024 2.6 MB .pdf

Environmental Product Declaration (EPD) documenten

Type Naam Taal Geldig voor Bijgewerkt Downloaden Bestandstype
Product Environmental Information - BI EPD ABQM 4.0 DN 15-32 & NovoconS English Meerdere 27 jan., 2023 4.1 MB .pdf
Product Environmental Information - BI EPD ABQM 4.0 DN 15-32 with AME 110 English Meerdere 27 jan., 2023 3.7 MB .pdf
Product Environmental Information - BI EPD ABQM DN 40 -100 with AME 435 actuator English Meerdere 27 nov., 2023 2.5 MB .pdf
Product Environmental Information - BI EPD ABQM DN 40 -100 with NovoCon M actuator English Meerdere 27 nov., 2023 2.7 MB .pdf

3D-modellen en -tekeningen

Gerelateerde producten

  • if (isSmallPicture) { NovoCon® S en M Digitale servomotoren - Danfoss; } else if (isBigColumns) { NovoCon® S en M Digitale servomotoren - Danfoss } else { NovoCon® S en M Digitale servomotoren - Danfoss }
    NovoCon® Digitale servomotoren

    Met NovoCon® brengt Danfoss een radicale verandering teweeg in de manier waarop hydraulische inregeling en HVAC-regeling samenwerken. Als eerste digitale HVAC-servomotoren in hun soort worden deze rechtstreeks op een gebouwbeheersysteem (GBS) aangesloten. Hierdoor kunnen systeemintegratoren geavanceerde Internet of Things (IoT)-oplossingen uitwerken.

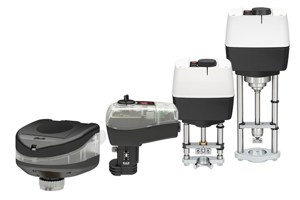

  • if (isSmallPicture) { Servomotoren voor drukgecompenseerde regelafsluiters-Danfoss; } else if (isBigColumns) { Servomotoren voor drukgecompenseerde regelafsluiters-Danfoss } else { Servomotoren voor drukgecompenseerde regelafsluiters-Danfoss }
    Servomotoren voor drukgecompenseerde regelafsluiters

    De gecombineerde drukgecompenseerde regel- en inregelkenmerken van Danfoss AB-QM kunnen alleen ten volle worden benut als deze is uitgerust met servomotoren die door kamerthermostaten of een gebouwbeheersysteem worden aangestuurd. Danfoss beschikt over een groot aanbod van servomotoren, van thermische aan/uit-servomotoren tot digitale servomotoren met buscommunicatie.

Danfoss HVAC 4.0 oplossingen voor smart buildings

Hier begint de HVAC transformatie

Ontdek meer over smart buildings, Gebouw Beheer Systeem (GBS) en internet gekoppelde HVAC-oplossingen:

Software

AB-QM selectietool

Nieuw: AB-QM selectietool

U kunt nu eenvoudig de juiste maat en/of voorinstelling van uw AB-QM regel- en inregelafsluiters vinden met onze nieuwe AB-QM selectietool. Probeer het hier uit!

Garantie

De standaard productgarantie op de AB-QM 4.0 is 2 jaar. Voor projecten kunnen we een verlengde garantieperiode bieden voor volledige gemoedsrust. Neem contact op met Danfoss voor meer informatie.

Nieuws

Binnenkort verkrijgbaar...

Binnenkort verkrijgbaar...

Aanbestedingsteksten

Drukgecompenseerd regelen betekent dat de regelkarakteristiek van de afsluiter onafhankelijk is van het beschikbare drukverschil. De regelnauwkeurigheid van de AB-QM 4.0 in combinatie met een Danfoss servomotor biedt meer comfort en superieure Total Cost of Ownership. De AB-QM 4.0 garandeert en regelt de vereiste flow voor iedere afgifteunit en regelt de hydraulische balans in het systeem.

AB-QM 4.0 heeft de volgende eigenschappen:

  • Verkrijgbaar in DN 15 – 20 voor ontwerpflows van 20 – 1900 l/h van 1 leverancier
  • Automatische flowbegrenzing d.m.v. membraangestuurde drukverschilregelaar
  • Autoriteit van 1 bij alle voorinstellingen
  • Nauwkeurigheid flowmeting conform BS7350:1990
  • Geen in- en uitstroomlengtes benodigd
  • Beschikbaar met meetnippels voor pompoptimalisatie en flowmetingen
  • Afsluitbaar tot 16 bar drukverschil
  • Druktrap PN25
  • Lineaire regelkarakteristiek
  • Lineaire instelling – schaal in percentage van de flow Minimale voorinstelling is 10%
  • Karakteristiek kan worden aangepast van lineair tot equiprocentueel bij alle maten door aanpassing van de servomotor instellingen
  • Regelverhouding1:1000
  • Modulerend regelen tot 1% van de voorinstelling
  • Slag is 4 mm
  • Geen zichtbare lekkage voor DN 15 - DN 20 in combinatie met de aanbevolen servomotor (IEC 60534-4:2007 Class IV)
  • Vullen en spoelen is mogelijk in beide richtingen
  • Minimum drukverschil 16 kPa voor DN 15 – DN 20
  • Minimum drukverschil 25 kPa voor DN 15 – DN 20 HF versies
  • Alle messing binnendelen van DZR messing (CW602N)
  • Beschikbare motoren: TWA-Q thermische motoren, AME 110 0-10V, NovoCon S digitale servomotor, ABNM A5 0-10 V on/off en AMI140
  • Temperatuur (°C): -10 / +95
  • Voorinstelling is zichtbaar bij gemonteerde servomotor
  • Drukverschilregelaar en regelkegel van polymeer materiaal (PPSU)
  • Uitvoering met buitendraad conform ISO 228/1 en binnendraad conform ISO 7/1
