De digitale servomotor NovoCon® is volledig afgestemd op Danfoss AB-QM – dé toonaangevende drukonafhankelijke inregel- en regelafsluiter op de markt – en vormt zo de perfecte aansluiting tussen superieure inregelprestaties van een HVAC-systeem en slimme oplossingen voor gebouwautomatisering.

Traditioneel geregelde servomotoren sturen in het beste geval een analoog feedbacksignaal naar de ruimteregelaar van het GBS. De NovoCon® daarentegen voorziet tal van digitale systeemparameters rechtstreeks in het gebouwbeheersysteem via BACnet of Modbus. Hij wisselt bijvoorbeeld nauwkeurige informatie uit over de positie van de servomotor/afsluiter, instellingen, temperaturen, alarmen enz.

Al deze informatie biedt het GBS een uniek inzicht in, en toegang op afstand tot, de status van het HVAC-systeem die kan worden gebruikt om de prestaties te optimaliseren, het binnenklimaat te verbeteren en energiezuinige gebouwen te realiseren.

NovoCon® is een essentieel apparaat voor de overgang naar slimme aangesloten gebouwen met continue bewaking, energiebeheer en preventief onderhoud op het hoogste comfortniveau en met de laagste bedrijfskosten. De digitale servomotoren kunnen in tal van gebouwen worden gebruikt, zoals kantoren, hotels en ziekenhuizen. Maar ook in cruiseschepen, universiteiten, datacentra, winkelcentra, musea of supermarkten.

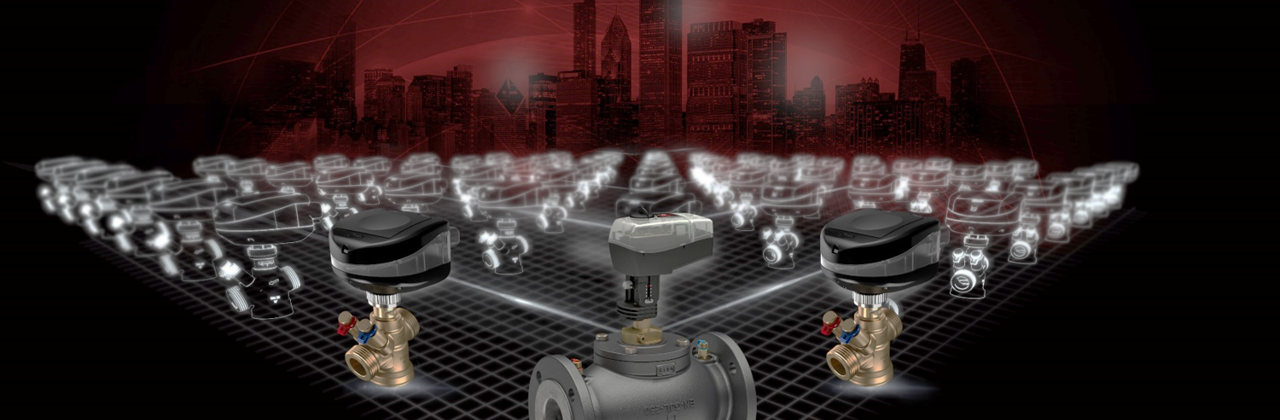

NovoCon® digitale IoT servomotoren

Danfoss NovoCon® digitale servomotoren voor de AB-QM zijn nu beschikbaar in 4 uitvoeringen;

  • NovoCon® S kan worden gecombineerd met de AB-QM DN 10-32 en de nieuwe AB-QM 4.0 DN 15-32. Deze combinaties kunnen worden toegepast in verschillende soorten afgifte-units zoals fancoil units (FCU), inductie-units en klimaatplafonds. De AB-QM's worden gebruikt in 2-pijpsverwarming of -koeling en 4-pijpsverwarming/-koeling omschakelsystemen van 20-4.000 l/h.
  • Om een snelle en betrouwbare installatie te garanderen kan de NovoCon S uitsluitend worden gekoppeld aan het GBS in daisy chain door gebruik te maken van een serie plug & play connectie kabels
  • NovoCon® M kan worden gecombineerd met de speciale AB-QM NovoCon® regelafsluiters DN 40-100. Deze combinaties kunnen worden toegepast voor het regelen van hogere flows in luchtbehandelingsunits, chillers en ketels.
  • NovoCon® L kan worden gecombineerd met de AB-QM regelafsluiters DN 125-150. Deze combinaties zijn toepasbaar voor de regeling van hoge volume flows van 36-190 m3/h in bijv. chillers.
  • NovoCon® XL kan worden gecombineerd met de AB-QM regelafsluiters DN 200-250. Deze combinaties zijn toepasbaar voor de regeling van de hoogste volume flows van 80-370 m3/h in bijv. toepassingen voor stadskoeling.

Geïntegreerde I/O

De digitale servomotoren bieden ook geïntegreerde I/O's voor extra functionaliteiten, flexibiliteit en kostenbesparing. Bij sommige toepassingen kan dit ter vervaging dienen voor de I/O modules van het GBS. Enkele voorbeelden van het gebruik van de I/O’s van de servomotor zijn:

  • Debiet- & energie-indicatie door sensoren aan te sluiten om de aanvoer- en retourtemperatuur te meten met NovoCon® Energy
  • Geoptimaliseerde oplossing voor 4-pijps change-over toepassingen met NovoCon® CO6 (uitsluitend voor NovoCon® S)
  • Combineer met verschillende sensoren (bijv. ruimtetemperatuur, vochtigheid, of condensatie) en regel verschillende apparaten zoals ventilatoren met de NovoCon® Remote I/O kabel.

NovoCon® is toepasbaar in verschillende soorten HVAC-systemen, zoals luchtbehandelingskasten (AHU, Air Handling Units), fancoil units, inductie-units en klimaatplafonds.

Kenmerken en voordelen

Toegang op afstand

Via het GBS en de buscommunicatie zijn alle servomotoren op afstand toegankelijk. Dit bespaart heel wat tijd tijdens de installatie en inbedrijfstelling van het systeem, alsook tijdens de vele jaren dat het gebouw in gebruik is.

Continue optimalisering

Systeemgegevens kunnen worden opgehaald en geanalyseerd om het HVAC-systeem te optimaliseren. Eventuele aanpassingen aan bijvoorbeeld de instelling van ontwerpdebieten kunnen eenvoudig worden uitgevoerd. Op één, enkele of alle servomotoren tegelijkertijd. Een continue bewaking en inbedrijfstelling van het systeem bespaart tijd en geld tijdens de hele levensduur van het gebouw.

Predictive maintenance

Wacht niet totdat HVAC-componenten het laten afweten, klachten veroorzaken, en dringende en tevens hinderlijke onderhoudsactiviteiten nodig maken. In de plaats daarvan kunt u nagaan waar en wanneer er zich een probleem zou kunnen voordoen zodat u voorzorgsmaatregelen kunt treffen en proactief kunt optreden.

Flexibiliteit over de hele linie

De ontwerpers of systeemintegrators van GBS-systemen kunnen voor elk project aangepaste HVAC-oplossingen realiseren. Indien de gebouwgebruiker het gebouw wil opknappen, kan het HVAC-systeem dienovereenkomstig worden aangepast zonder fysieke aanpassingen aan de GBS-componenten.

Actief Energie Management

NovoCon is uitgerust met slimme energiefuncties die te gebruiken zijn voor energie monitoring. Ook hebben we verschillende automatische functies voor gebouwen met een bestaand GBS systeem. Hiermee kunnen we de installaties verder optimaliseren. U kunt hierbij denken aan ΔT begrenzing en retourtemperatuur begrenzing.

Slimme klimaatoplossing voor de I-toren van WTC Amsterdam

In 2017 heeft het World Trade Center (WTC) in Amsterdam aan de ‘Zuid-as’, één van de negen gebouwen gerenoveerd, namelijk de 7 verdiepingen hoge I-toren. Een nauwkeurig HVAC-systeem, LED-verlichting en andere technische verbeteringen zorgden voor een slimme en moderne kantooromgeving. De Danfoss AB-QM en de NovoCon® S digitale servomotor spelen een essentiële rol.

Documentatie

Promotionele en technische documenten

Type Naam Taal Geldig voor Bijgewerkt Downloaden Bestandstype
Brochure AB-QM Actuator Selection Infographic - UK Engels Verenigd Koningkrijk 15 jan., 2021 8.6 MB .pdf
Brochure Infographic - Actuator selection for AB-QM PICVs Engels Meerdere 17 sep., 2024 3.4 MB .pdf
Brochure Infographic servomotoren AB-QM Nederlands, Vlaams Nederland 02 jun., 2023 1.9 MB .pdf
Voorbeeld NovoCon - outstanding HVAC flexibility after office building renovation Engels Meerdere 28 sep., 2020 960.1 KB .pdf
Brochure NovoCon | Digital actuator for HVAC Engels Meerdere 20 jun., 2017 772.5 KB .pdf
Brochure NovoCon | Digitale servomotor voor HVAC Nederlands, Vlaams Nederland 20 jun., 2017 817.3 KB .pdf
Brochure NovoCon series product leaflet Engels Meerdere 02 dec., 2020 391.3 KB .pdf
Fact sheet NovoCon® application Engels Meerdere 13 mrt., 2017 880.4 KB .pdf

Environmental Product Declaration (EPD) documenten

Type Naam Taal Geldig voor Bijgewerkt Downloaden Bestandstype
Product Environmental Information - BI EPD ABQM 4.0 DN 15-32 & NovoconS English Meerdere 27 jan., 2023 4.1 MB .pdf
Product Environmental Information - BI EPD ABQM 4.0 DN 15-32 with AME 110 English Meerdere 27 jan., 2023 3.7 MB .pdf
Product Environmental Information - BI EPD ABQM DN 40 -100 with AME 435 actuator English Meerdere 27 nov., 2023 2.5 MB .pdf
Product Environmental Information - BI EPD ABQM DN 40 -100 with NovoCon M actuator English Meerdere 27 nov., 2023 2.7 MB .pdf

Software

  • NovoCon configuratietool
    Snelle en eenvoudige configuratie van uw NovoCon. Meerdere NovoCon® servomotoren kunnen in één keer worden geconfigureerd. Sluit NovoCon® op uw computer aan en u hebt toegang tot alle instellingen.

Firmware

Houd uw NovoCon® firmware up-to-date. Vind hier de laatste firmware versies voor NovoCon® S, M, L/XL en download deze nu.

Naam Versie Download
NovoCon® S firmware (uitsluitend voor art.nr. 003Z8504) 5.42 (Products born with 5.xx) ZIP
NovoCon® S firmware (uitsluitend voor art.nr. 003Z8504) 4.42 (Products born with 4.xx) ZIP
NovoCon® M firmware 1.42 ZIP
NovoCon® L/XL firmware 1.22 ZIP

Gerelateerde producten

  • if (isSmallPicture) { AB-QM 4.0 Drukonafhankelijke inregel- en regelafsluiters voor hydraulisch inregelen; } else if (isBigColumns) { AB-QM 4.0 Drukonafhankelijke inregel- en regelafsluiters voor hydraulisch inregelen } else { AB-QM 4.0 Drukonafhankelijke inregel- en regelafsluiters voor hydraulisch inregelen }
    AB-QM 4.0 drukonafhankelijke inregel- en regelafsluiters DN 15-32

    AB-QM 4.0 drukonafhankelijke inregel- en regelafsluiter (PICV) is de geperfectioneerde opvolger van de Danfoss AB-QM. Met de beste specificaties en eenvoudige installatie. Het ontwerp is beter bestand tegen verkalking en ijzeroxide, is zeer betrouwbaar en biedt een lange levensduur. De AB-QM 4.0 kan worden gecombineerd met de NovoCon S digitale servomotor. Dit maakt HVAC data verzameling mogelijk voor inregelen op afstand en predicitive maintenance, wat zorgt voor lagere Total Cost of Ownership.

  • if (isSmallPicture) { AB-QM- Danfoss; } else if (isBigColumns) { AB-QM- Danfoss } else { AB-QM- Danfoss }
    AB-QM drukonafhankelijke inregel- en regelafsluiters DN 25-250

    AB-QM drukonafhankelijke inregel- en regelafsluiters (PICV) bieden zowel een regelfunctie als dynamische inregeloplossing voor HVAC-systemen voor verwarming en koeling. De AB-QM  kan worden gecombineerd met de NovoCon digitale servomotor. Dit maakt HVAC data verzameling mogelijk voor inregelen op afstand en predicitive maintenance, wat zorgt voor een lagere Total Cost of Ownership.

3D-modellen en -tekeningen

Casestudies

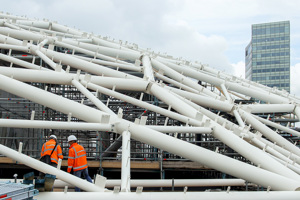

  • if (isSmallPicture) { EDGE Amsterdam West - healthy & smart office; } else if (isBigColumns) { EDGE Amsterdam West - healthy & smart office } else { EDGE Amsterdam West - healthy & smart office }
    Flexibele HVAC-installatie met energiemonitoring voor multi tenant healthy & smart office

    Uitdaging: Hoge BREEAM score behalen met energiemonitoring op klimaatplafond niveau in combinatie met een snelle en foutloze installatie. Oplossing: NovoCon S digitale servomotor gecombineerd met AB-QM 4.0 drukgecompenseerde inregel- en regelafsluiter en ChangeOver6 Energy. Deze combinatie zorgt voor dynamische hydraulische balans in het klimaatsysteem, maakt een koppeling met het GBS mogelijk en biedt realtime inzicht per klimaatplafond hoeveel energie wordt gebruikt tijdens verwarmen en koelen.

  • if (isSmallPicture) { Danfoss draagt bij aan slimme klimaatoplossing voor de I-toren bij WTC Amsterdam, Nederland; } else if (isBigColumns) { Danfoss draagt bij aan slimme klimaatoplossing voor de I-toren bij WTC Amsterdam, Nederland } else { Danfoss draagt bij aan slimme klimaatoplossing voor de I-toren bij WTC Amsterdam, Nederland }
    Slimme klimaatoplossing voor de I-toren bij WTC Amsterdam, Nederland

    Gebouw: Kantoorgebouw
    Applicatie: Klimaatplafonds met een 4-pijps change-over systeem voor verwarmen en koelen
    Uitdaging: Een modern, innovatief klimaatsysteem met optimale flexibiliteit bij wijzigingen in Oplossing: Integratie van Danfoss componenten met het GBS-systeem via BACnet bus-communication

Video's

Nieuws

  • if (isSmallPicture) { EDGE Amsterdam West healthy & smart office; } else if (isBigColumns) { EDGE Amsterdam West healthy & smart office } else { EDGE Amsterdam West healthy & smart office }
    Flexibele HVAC-installatie met energiemonitoring voor multi tenant healthy & smart office
    donderdag 11 maart 2021

    Uitdaging: Hoge BREEAM score behalen met energiemonitoring op klimaatplafond niveau in combinatie met een snelle en foutloze installatie. Oplossing: NovoCon S digitale servomotor gecombineerd met AB-QM 4.0 drukgecompenseerde inregel- en regelafsluiter en ChangeOver6 Energy. Deze combinatie zorgt voor dynamische hydraulische balans in het klimaatsysteem, maakt een koppeling met het GBS mogelijk en biedt realtime inzicht per klimaateiland hoeveel energie wordt gebruikt tijdens verwarmen en koelen.

Aanbestedingsteksten

Modulerende en uiterst nauwkeurige servomotor met verbinding via veldbus (BACnet MS/TP en Modbus RTU) om drukonafhankelijke inregel- en regelafsluiters van het type AB-QM DN 10-32 te regelen.
Regelsignaal digitaal: BACnet MS/TP, Modbus RTU
Regelsignaal analoog: 0-10 V/ 2-10 V, 0-20 mA / 4-20 mA

Directe verbinding met servomotor van 6-weg kogelafsluiter met positieterugkoppelingssignaal (*1)

Directe verbinding met 2x PT1000 oppervlaktesensoren/ondergedompelde sensoren en emissievermogensindicatie (*2)

Directe I/O-verbinding: 2x weerstand, AO en AI (*3)

De functies van de servomotor zijn op afstand toegankelijk via de veldbus:
- Voorinstelling van ontwerpdebiet
- Spoelen van de afsluiter en afgifte-unit
- Fout tijdens het sluiten, intrinsieke alarmmelding
- Alarm als servomotor van CO6 6-weg kogelafsluiter geblokkeerd is, in handbediening staat of uitgeschakeld is (*1)
- Weergave van aanvoer- en retourtemperatuur, emissievermogensindicatie (*2)
- Energieteller (kWh, MJ, kBTU) (*2)
- Sensoren alarm hoog/laag, deltaT en temperatuur uitgeschakeld (*2)
- Instelling van beginkarakteristieken
- Snelheidskeuze 3/6/12/24 s/mm
- Selectie van openings-/sluitingstijd van 18 s tot 700 s
- Automatische MAC-adressering (enkel BACnet)
- Automatische detectie van de baudsnelheid
- Debietindicatie op basis van gemeten slag in l/u

Eu.bac uitwisselbaarheid goedgekeurd in combinatie met PIBCV-afsluiter

Voedingsspanning: 24V DC/AC 50/60 Hz

Nauwkeurigheid spindelpositie: ±0,05 mm

Kabels: Halogeenvrije stekker verkrijgbaar in 1,5 m, 5 m en 10 m lang

Temperatuursensoren: stekker 2x PT1000 oppervlaktesensor of ondergedompelde sensor 1,5 m lang

Er kunnen 64 servomotoren op hetzelfde netwerk worden aangesloten

Ondersteunt BACnet-service Change of Value (COV)

Ondersteunt firmware-updates op afstand

IP-klasse: 54

Slag: 7 mm

BACnet Testing Laboratories (BTL) opgenomen in de lijst van BACnet MS/TP veldbusapparatuur (*4)

Handbedieningsfunctie

Configuratietool beschikbaar, eenvoudige configuratie, inbedrijfstelling en firmware-updates

Inbedrijfstellingstool beschikbaar voor adressering, parametrisering en hydraulische continue inbedrijfstelling

(*1) CO6-toepassing
(*2) Energietoepassing
(*3) Toepassing I/O voor afstandsbediening
(*4) Certificatie in Q2 2019

Modulerende en uiterst nauwkeurige servomotor met busverbinding om drukonafhankelijke inregel- en regelafsluiters van het type AB-QM NovoCon® DN 40-100 te regelen.

Regelsignaal digitaal: BACnet MS/TP, Modbus RTU
Regelsignaal analoog: 0-10 V/ 2-10 V, 0-20 mA / 4-20 mA

De functies van de servomotor zijn op afstand toegankelijk via de veldbus:
- voorinstelling van ontwerpdebiet
- spoelen van de afsluiter en afgifte-unit
- fout tijdens het sluiten/openen/kalibreren alarm
- LIN/LOG/α-instelling van karakteristieken
- selecteerbare snelheid
- selectie van openings-/sluitingstijd
- automatische MAC-adressering (BACnet)
- automatische detectie van pariteit (Modbus)
- automatische detectie van de baudsnelheid
- Debiet- en energie-indicatie

Voedingsspanning 24 V AC/DC

Er kunnen 32 servomotoren op hetzelfde netwerk worden aangesloten

IP-klasse: 54

Slag: 20 mm

Handbedieningsfunctie

Klikmontage

Led-statusindicatie

BACnet Testing Laboratories (BTL) opgenomen in de lijst van BACnet MS/TP veldbusapparatuur

Modulerende en zeer nauwkeurige servomotor met veldbuskoppeling voor drukonafhankelijke inregel- en regelafsluiters van het type AB-QM DN 125-150

Regelsignaal digitaal: BACnet MS/TP, Modbus RTU
Regelsignaal analoog: 0-10 V/ 2-10 V, 0-20 mA / 4-20 mA

De volgende functionaliteiten van de servomotor zijn op afstand toegankelijk via de veldbus:
- voorinstelling van ontwerpdebiet
- spoelen van de afsluiter en afgifte-unit
- alarm tijdens het sluiten/openen/kalibreren
- LIN/LOG/α-instelling van benodigde afgiftekarakteristieken
- selecteerbare snelheid
- selectie van openings-/sluitingstijd
- automatische of handmatige (dipswitches) MAC-adressering (BACnet)
- automatische detectie van pariteit (Modbus)
- automatische detectie van de baudsnelheid
- Debiet- en energie-indicatie

-Energie functies zoals Delta T begrenzing, vermogensbegrenzing max. retourtemp. begrenzing
- Beveiligingsfunctie in NovoCon® L SU/SD. Spring up of spring down voor AB-QM DN125-150 regelafsluiters

Voedingsspanning 24 V AC/DC

Er kunnen 32 servomotoren op hetzelfde netwerk worden aangesloten

IP-klasse: 54

Slag: 50 mm

Handbedieningsfunctie

Led-statusindicatie

BACnet Testing Laboratories (BTL) keur, opgenomen in de lijst van BACnet MS/TP veldbusapparatuur

Modulerende en zeer nauwkeurige servomotor met veldbuskoppeling voor drukonafhankelijke inregel- en regelafsluiters van het type AB-QM DN 200-250

Regelsignaal digitaal: BACnet MS/TP, Modbus RTU
Regelsignaal analoog: 0-10 V/ 2-10 V, 0-20 mA / 4-20 mA

De volgende functionaliteiten van de servomotor zijn op afstand toegankelijk via de veldbus:
- voorinstelling van ontwerpdebiet
- spoelen van de afsluiter en afgifte-unit
- alarm tijdens het sluiten/openen/kalibreren
- LIN/LOG/α-instelling van benodigde afgiftekarakteristieken
- selecteerbare snelheid
- selectie van openings-/sluitingstijd
- automatische of handmatige (dipswitch) MAC-adressering (BACnet)
- automatische detectie van pariteit (Modbus)
- automatische detectie van de baudsnelheid
- Debiet- en energie-indicatie

-Energie functies zoals Delta T begrenzing, vermogensbegrenzing max. retourtemp. begrenzing

Voedingsspanning 24 V AC/DC

Er kunnen 32 servomotoren op hetzelfde netwerk worden aangesloten

IP-klasse: 54

Slag: 50 mm

Handbedieningsfunctie

Led-statusindicatie

BACnet Testing Laboratories (BTL) keur opgenomen in de lijst van BACnet MS/TP veldbusapparatuur
