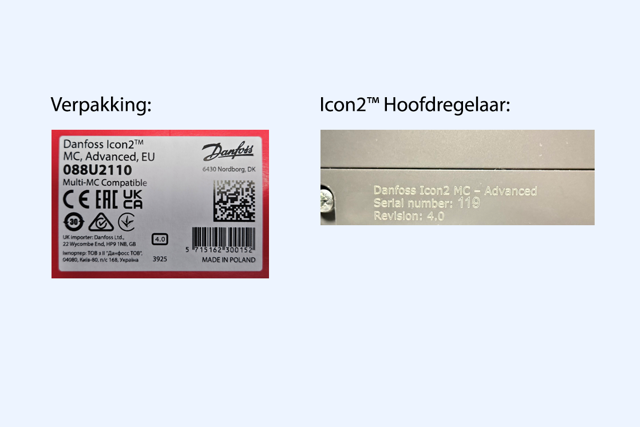

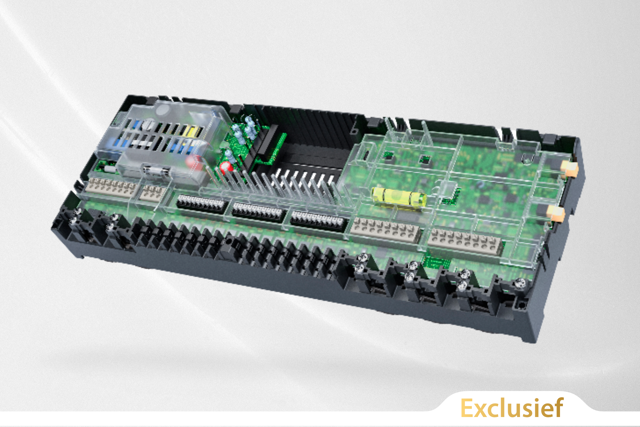

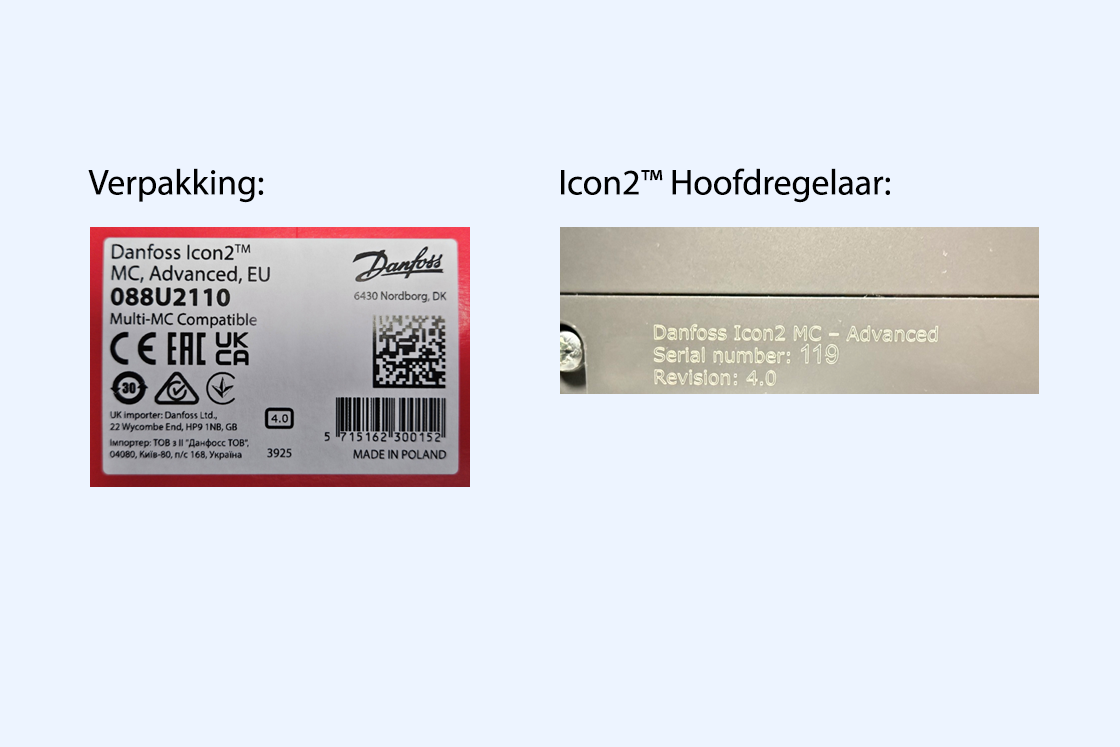

Er zijn twee soorten regelaars: de Basic en de Advanced versie. Het belangrijkste verschil zit 'm in de software, niet in de hardware. Beide regelaars hebben namelijk dezelfde aansluitingen voor elektriciteit.

De Basic hoofdregelaar is vooral geschikt voor vloerverwarming. Je kunt er ook één simpele toepassing voor vloerkoeling mee gebruiken, maar dan moet je een vanuit een warmtepomp een potentiaalvrij contact hebben die de hoofdregelaar omschakelt naar koelen.

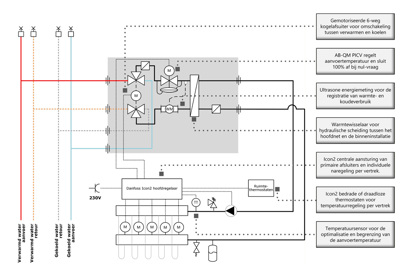

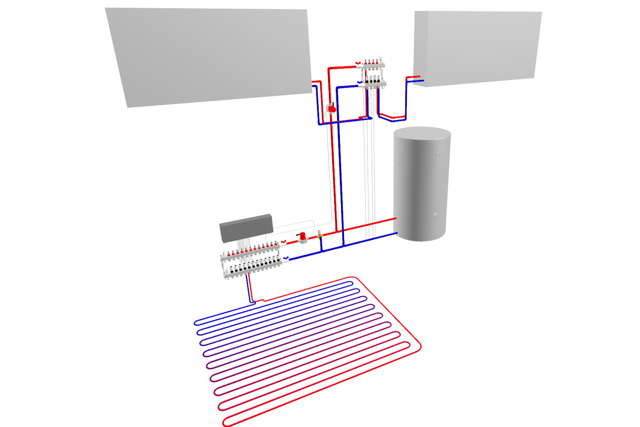

De Advanced regelaar is veel veelzijdiger. Hiermee kun je zowel vloerverwarming als vloerkoeling regelen. Het systeem kan bijvoorbeeld de warmtepomp aansturen voor zowel verwarmen als koelen. Dit gebeurt door twee aparte signalen voor verwarming en koeling. Ook is de Advanced regelaar handig voor collectieve systemen in appartementencomplexen met 3- of 4-pijpssysteem, die je vaak ziet bij grotere gebouwen.

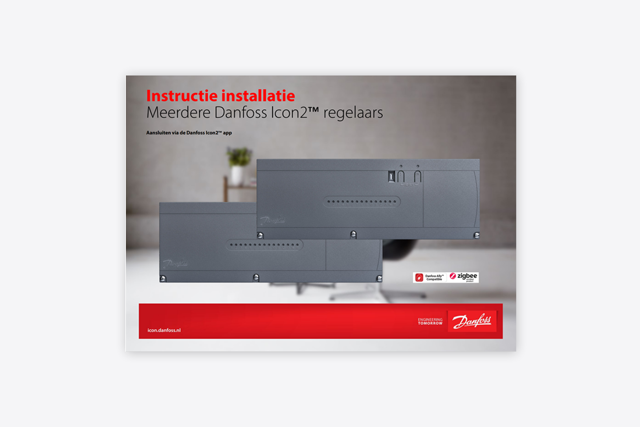

Als je meerdere regelaars hebt voor een groot vloerverwarmingssysteem, dan heb je maar één Advanced regelaar nodig. De andere regelaars mogen de Basic versie zijn, en die kun je gewoon aan elkaar koppelen.

Als je zowel wilt verwarmen als koelen met vloerverwarming, zijn er twee manieren om de warmtepomp aan te sluiten op de Icon2 hoofdregelaar.

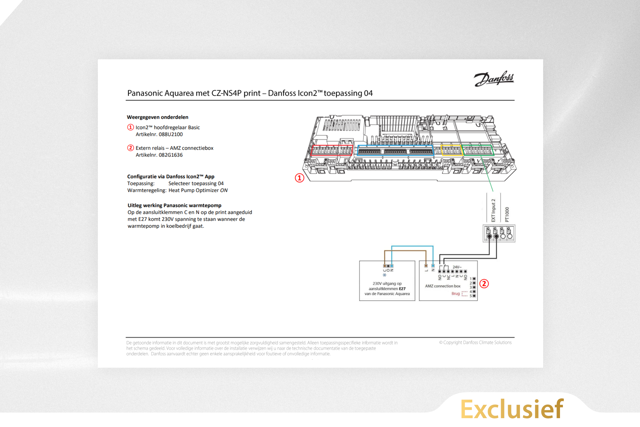

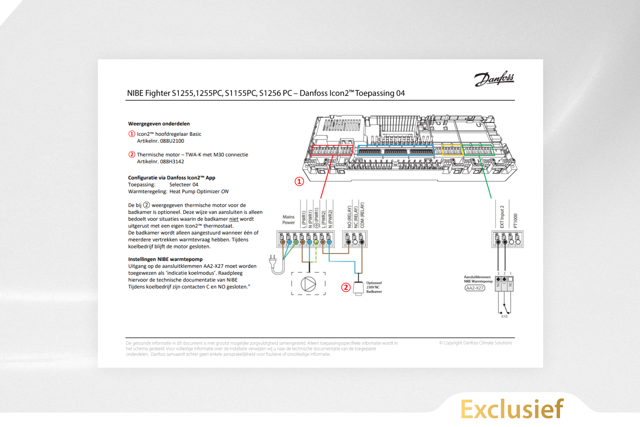

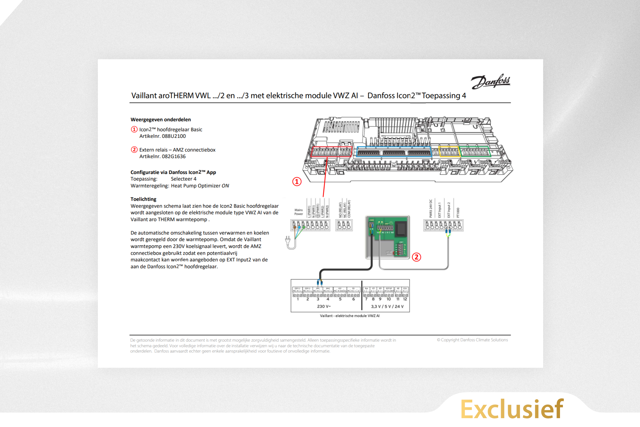

De eerste manier is dat de warmtepomp zelf bepaalt of het moet verwarmen of koelen. Dit komt doordat de warmtepomp een speciaal signaal heeft dat aangeeft wanneer het systeem in de koelstand gaat.

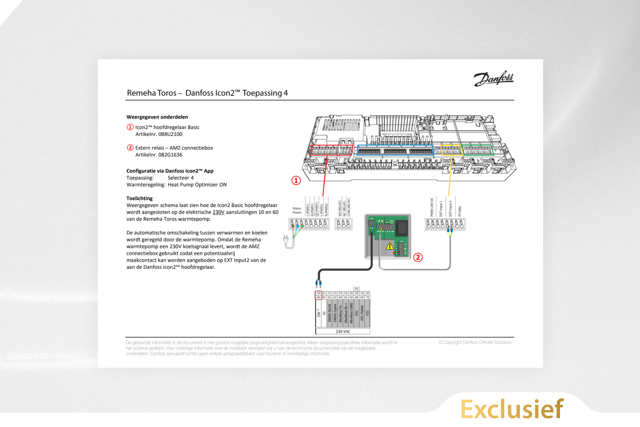

Maar let goed op: om de Icon2 hoofdregelaar om te schakelen, moet je altijd een speciaal contact gebruiken. Dit wordt een 'potentiaalvrij contact' genoemd. Sommige warmtepompen geven namelijk een 230V signaal. Als dat het geval is, moet je een relais gebruiken tussen de warmtepomp en de Icon2 hoofdregelaar. Dit zorgt ervoor dat de 230V spanning niet rechtstreeks op de Icon2 komt, want dat zou de hoofdregelaar defect raken.

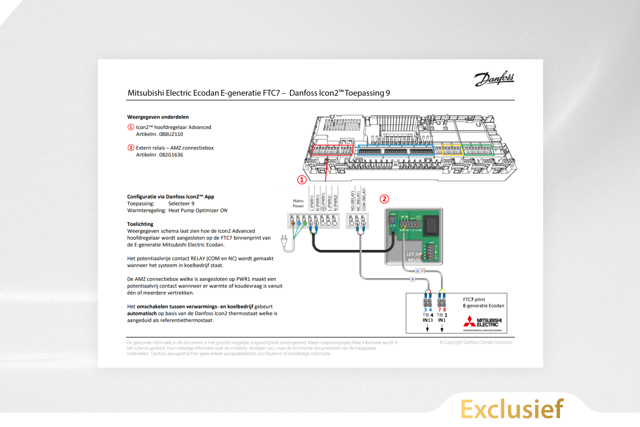

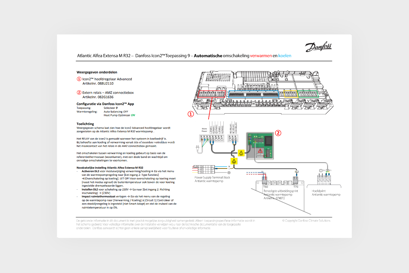

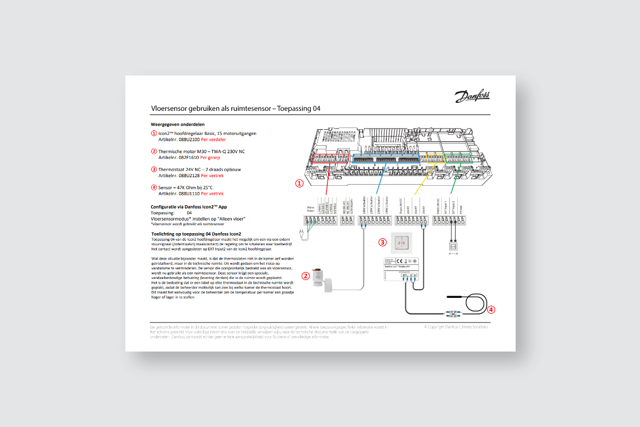

De tweede manier is dat de Icon2 hoofdregelaar de warmtepomp zelf aanstuurt. Het systeem kan dan de warmtepomp regelen voor zowel verwarmen als koelen. Dit gebeurt door twee aparte signalen: eentje voor verwarming en eentje voor koeling. Een voorbeeld hiervan kunt u zien in toepassing 05 van het Icon2 Technisch Handboek. U ziet dat u een extra relais gebruikt zodat u twee aparte potentiaalvrije contacten beschikbaar heeft om de warmtepomp aan te sturen.

Er zijn verschillende redenen waarom je misschien geen sneeuwvlokje ziet, terwijl je wel wilt koelen.

Een reden kan zijn dat de Icon2 hoofdregelaar nog niet goed is ingesteld voor vloerkoeling. Of misschien is de koelfunctie op de thermostaat uitgezet.

Als de instellingen wel goed zijn voor vloerkoeling, kan het zijn dat het systeem even wacht voordat het begint met koelen. Dit komt omdat het systeem wil voorkomen dat het meteen gaat koelen nadat het net nog heeft verwarmd. Het kan dus even duren, soms wel tot 6 uur.

Tijdens deze wachttijd zie je ook het groene lampje boven de verdeler op de hoofdregelaar pulseren.

Danfoss Icon schakelt automatisch over naar koelen wanneer aan deze voorwaarden wordt voldaan:

• De temperatuur in je woonkamer is langer dan 6 uur meer dan 2 graden hoger dan de temperatuur die je hebt ingesteld.
• Gedurende die 6 uur is er geen warmte nodig in andere kamers.

Waarom is er een wachttijd van 6 uur?
De wachttijd van 6 uur zorgt ervoor dat het systeem niet te vaak wisselt tussen verwarmen en koelen, vooral in het voor- en naseizoen. Dit voorkomt dat je onnodig veel energie verbruikt en dus onnodig hoge kosten hebt.

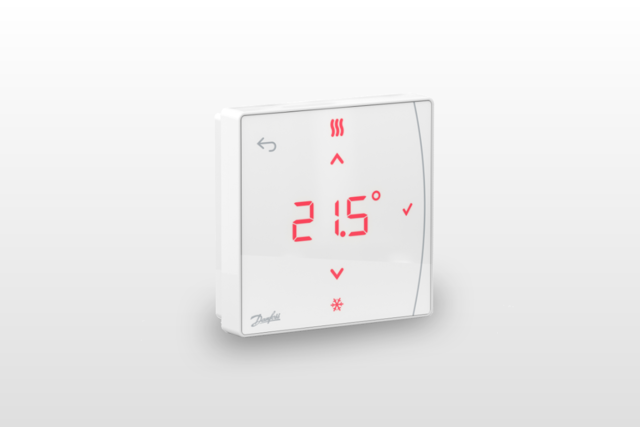

De Icon2 thermostaat reset je alleen als je een installateur bent en je de thermostaat opnieuw wilt verbinden met de Icon2 hoofdregelaar. Als je de thermostaat reset, wordt de verbinding met de hoofdregelaar verbroken. Het werkt pas weer als je de installatieprocedure helemaal opnieuw volgt.

Zo reset je de thermostaat:

Druk tegelijkertijd en een tijdje op de pijltjessymbolen op het scherm, de pijltjes die je normaal gebruikt om de temperatuur omhoog of omlaag te zetten. Als je de pijltjes niet ziet, druk dan gewoon op de plek waar je ze normaal zou zien.

Houd de pijltjes ingedrukt totdat er 'RESET ALL' op het display verschijnt. Bevestig de reset door op het vinkje aan de rechterkant van het scherm te drukken.

Je reset de Icon2 hoofdregelaar alleen als je na de installatie merkt dat je de verkeerde instellingen hebt gekozen. In het Icon2 technisch handboek kun je precies zien welke toepassingen je kunt instellen. Misschien wil je de hoofdregelaar ook gewoon resetten omdat je denkt dat dit de snelste manier is om alles opnieuw in te stellen.

Als je de hoofdregelaar reset, vergeet dan niet om ook de thermostaten te resetten. Dit is nodig als je ze opnieuw wilt aanmelden op de Icon2 hoofdregelaar.

Zo reset je de hoofdregelaar:

Houd beide knoppen op de hoofdregelaar ingedrukt totdat de lampjes beginnen te knipperen. Laat de knoppen dan los. De regelaar zal zich nu resetten. Je ziet de uitgangsledjes van de motoren van links naar rechts bewegen.

Zorg er altijd voor dat de stekker van de Icon2 hoofdregelaar eruit is voordat je begint.

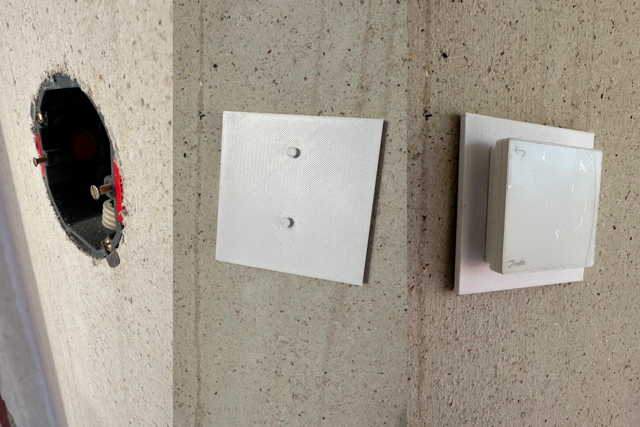

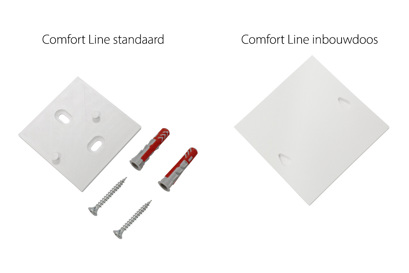

Het demonteren van de Icon2 inbouwthermostaat moet heel voorzichtig gebeuren. Dit doe je alleen met het speciale demontageplaatje dat je bij de thermostaat hebt gekregen. Dit is een dun metalen plaatje.

Om het display los te maken, plaats je het plaatje voorzichtig tussen het display en het afdekraam. Wip daarna voorzichtig het display beetje bij beetje naar buiten. Je wisselt het plaatje steeds af: plaats het eerst aan de linker kant en dan aan de rechterkant van het display. Zo werk je langzaam het display naar buiten.

Er zijn twee manieren om het draadloze bereik van je Icon2 systeem te verbeteren: met een repeater of met een antenne.

1. De ZigBee Repeater
   De Danfoss Icon2™ ZigBee repeater helpt de verbinding tussen de thermostaten en de hoofdregelaar sterker te maken. Deze repeater versterkt het signaal, zodat de thermostaten beter met de hoofdregelaar kunnen communiceren.
2. De Antenne
   Als de Icon2™ hoofdregelaar in een kast zit, kun je een externe antenne gebruiken. Aan de rechterkant van de Icon2 hoofdregelaar zitten twee antenne-aansluitingen.

De bovenste aansluiting is voor de antenne die de communicatie tussen de hoofdregelaar en de draadloze thermostaten verbetert. De onderste aansluiting is voor de antenne die de communicatie tussen de hoofdregelaar en een Ally gateway verbetert. Dit maakt het mogelijk om de temperatuur in je huis binnen en buiten te regelen.

Ja, het Icon2 systeem kan draadloos verbonden worden met de Ally Gateway, die je apart kunt kopen. De Ally Gateway is een klein kastje dat je met een kabel aansluit op de internet-router van je huis.

Een belangrijke tip bij het verbinden van je Icon2 systeem met de Ally Gateway is dat je eerst moet zorgen dat alles goed werkt. Dat betekent dat je het Icon2 systeem volledig moet aansluiten, instellen en ervoor moet zorgen dat alles werkt voordat je het met de Ally Gateway gaat verbinden. Dus, zorg ervoor dat alle thermostaten al zijn aangemeld bij de Icon2 hoofdregelaar voordat je begint met de koppeling.

Als je een NET ERR foutmelding krijgt, moet je eerst kijken of je een bedrade of draadloze thermostaat hebt. Voor beide soorten thermostaten kunnen er verschillende oorzaken zijn.

Bij draadloze thermostaten kun je de volgende dingen controleren:

1. Verstoringen door obstakels: Draadloze signalen zijn eigenlijk elektromagnetische golven die kunnen verzwakken door dingen zoals metalen voorwerpen, dikke muren of andere dingen die het signaal blokkeren. Stel je voor dat je een lijn trekt tussen de thermostaat en de Icon2 hoofdregelaar, en kijk of er iets in de weg zit, vooral als het door meerdere muren gaat.
2. De Icon2 hoofdregelaar is uit: Het kan zijn dat de hoofdregelaar niet werkt omdat de stekker eruit is of omdat hij kapot is.
3. De hoofdregelaar is gereset: Als iemand de hoofdregelaar heeft gereset, kunnen alle instellingen en de verbinding met de thermostaten verloren zijn gegaan.
4. Thermostaat is nog niet aangemeld op de hoofdregelaar. Wanneer u de thermostaat opnieuw wil aanmelden moet deze eerst gereset worden.

Bij bedrade thermostaten kunnen de oorzaken iets anders zijn:

1. Storing door elektromagnetische interferentie (EMI): Soms kunnen andere kabels, zoals voedingskabels, het signaal verstoren. Kijk of er geen andere kabels in de buurt zijn die in de weg zitten van de datakabel van de thermostaat.
2. De hoofdregelaar is gereset: Net als bij de draadloze thermostaten kan het zijn dat de hoofdregelaar is gereset en daardoor de verbinding met de thermostaten verloren is gegaan.
3. Thermostaat is nog niet aangemeld op de hoofdregelaar. Wanneer u de thermostaat opnieuw wil aanmelden moet deze eerst gereset worden.

Je kunt de minimale en maximale temperatuur op je thermostaat instellen via het menu. Zo doe je dat:

Klik op de thermostaat en houd het pijltje linksboven ingedrukt. Wacht totdat 'ME1' op het scherm verschijnt. Bevestig dit met het vinkje.

Nu kun je de minimale en maximale temperatuur instellen. Als je dat hebt gedaan, bevestig je weer met het vinkje.

Om het menu af te sluiten, druk je op het pijltje om terug te gaan, totdat je weer de normale temperatuur ziet.

Het Icon2 systeem heeft een slimme zelfdiagnose die kan controleren of de aangesloten motoren goed werken. Het is belangrijk om alleen Danfoss motoren te gebruiken, zodat de zelfdiagnose goed kan functioneren.

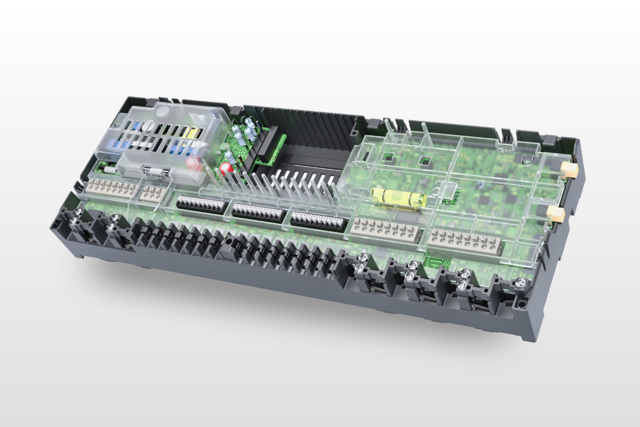

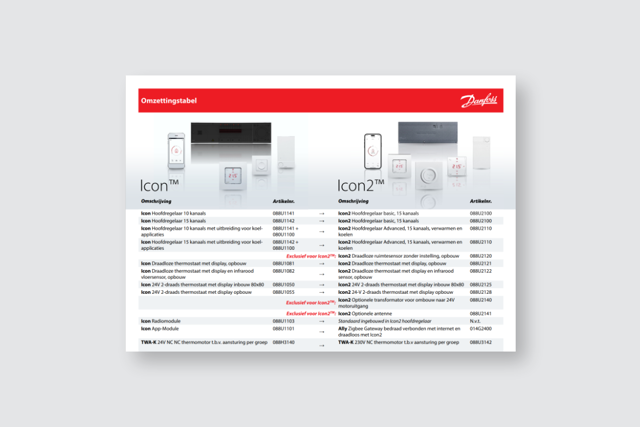

De Icon2 hoofdregelaar heeft 15 motoruitgangen waarmee je 230V motoren kunt aansturen. Danfoss heeft twee motoren die je kunt gebruiken:

1. De TWA-K 230V NC thermomotor met M30 aansluiting voor afsluiters en vloerverwarmingsverdelers. Deze motor heeft bestelnummer 088H3142.
2. De TWA-A 230V NC thermomotor is een andere motor die je kunt gebruiken voor Danfoss afsluiters en vloerverwarmingsverdelers. Deze heeft bestelnummer 088H3112.

Als je al een systeem hebt met 24V motoren en je wilt het vervangen door het Icon2 systeem, kun je een speciale inbouwtransformator gebruiken. Daarmee kun je de 230V motoruitgangen van de Icon2 hoofdregelaar ombouwen naar 24V motoruitgangen. Deze transformator heeft bestelnummer 088U2140.

Als je tijdens de installatie per ongeluk de verkeerde instelling hebt gekozen, kun je dit oplossen door zowel de hoofdregelaar als alle thermostaten te resetten. Als je ook extra regelaars hebt in een groter systeem, moeten ook die en de thermostaten worden gereset. U moet daarna het systeem volledig opnieuw inbedrijfstellen en de juiste keuze voor de toepassing maken. U kunt informatie over de toepassingen terugvinden in het Icon2 Technisch Handboek.

Je kunt de draadloze Ally radiatorthermostaat niet direct op de Icon2 hoofdregelaar aansluiten. Je hebt altijd de Ally Gateway nodig. Dit is een klein kastje dat je met een kabel aan de internet-router van je huis verbindt.

De Ally Gateway is het centrale punt van je Icon2 systeem en de draadloze Ally thermostaatknoppen. Beide producten verbinden zich draadloos met de Ally Gateway.

Ja, de Ally™ Relais module is een draadloos relais. Als de temperatuur in een ruimte onder de ingestelde temperatuur daalt, kan de Ally™ Relais module een signaal sturen naar de regeling van je warmtepomp of cv-ketel om iets te doen. Let hierbij wel op het volgende:

• Zorg ervoor dat er voldoende volume en doorstroming in het verwarmingssysteem is, zodat het systeem goed en zonder storingen werkt.
• Je hebt altijd een Ally Gateway nodig, omdat de Ally™ Relais module niet direct met de Icon2 hoofdregelaar kan worden verbonden.
