A hidraulikus szabályozás típusai: Statikus hidraulikus szabályozás

  • 2022. szeptember 8., csütörtök

Hogyan működik a statikus hidraulikus szabályozás?

Statikus hidraulikus szabályozás esetén a tömegáramokat manuálisan szabályozzák, nyomásfüggő szelepekkel. A tömegáramokat itt kizárólag teljes terhelési esetekre számítják és állítják be – a hatásfokra optimalizált fűtővízeloszlás ezért csak a fűtésrendszer maximális kihasználtságát célozza. Ez azt jelenti, hogy a részleges terhelési eset vagy a változó terhelési arányok ezzel a megoldással nem képezhetők le – ezért hívják statikus szabályozásnak.

Milyen típusú házhoz alkalmas a statikus hidraulikus szabályozás?

Ha a számítások a helyiségenkénti fűtési terhelést tartalmazzák, a statikus szabályozás adja a legjobb költség-haszon arányt a szabályozási megoldások közül különálló és ikerházakhoz vagy többcsaládos házakhoz, kis lakóegységekkel. Ennek az az oka, hogy a megvalósításához szükséges nyomásfüggő termosztatikus vagy kiegyenlítő szelepek a legtöbb létező rendszerben már megvannak, szükség esetén pedig utólag olcsón beépíthetők. Kisebb lakóegységek esetén még padlófűtés esetén is teljesen megfelelő a statikus szabályozás, mivel a dinamikus szabályozás csak jelentéktelen előnyöket kínál a rendszer tehetetlensége miatt. A statikus elő-szabályozás a szobahőmérséklet-alapú adaptív fűtésoptimalizálással itt a legjobb eredményeket szolgáltatja.

Mik a statikus hidraulikus szabályozás hátrányai?

Mivel a tömegáramok szabályozása csak teljes terhelés esetén optimális, részleges terhelés esetén gyakran fordulnak elő áramlászajok, amelyeket a nagyobb áramlási sebességek okoznak a termosztatikus szelepekben. Arról sem szabad megfeledkezni, hogy a teljes terhelési eset csak az év néhány napján fordul elő, és a fűtésrendszer ezért az év fennmaradó részében nincs optimálisan szabályozva. Mindazonáltal az egyszerű statikus szabályozás előnyösebb energiahatékonyság szempontjából, mint a hidraulikus szabályozás teljes mellőzése. Tippünk: A „statikus szabályozás” kombinációja nagy hatásfokú szivattyúval és a lehető legalacsonyabb és állandó emelőmagassággal stabil alapot eredményez majdnem minden kisebb lakóegység számára.

Melyik alkatrészek alkalmasak statikus hidraulikus szabályozás megvalósítására?

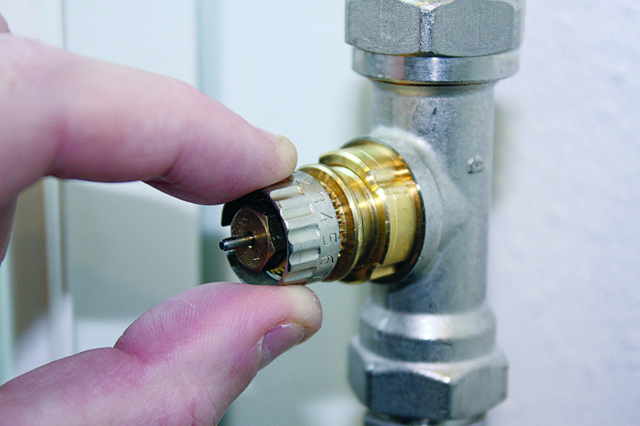

A statikus hidraulikus szabályozás megfelelő alkatrészei RA-N vagy RA-UN típusú termosztatikus szelepek vagy beépített szelepek, RA2000 mechanikus radiátortermosztátokkal kombinálva. Illetve csőelosztók és kezelőszervek IconTM hidraulikus padlófűtéshez, a Danfoss LenoTM vagy MSV-F2 sorozatú szabályozó szelepeivel.
