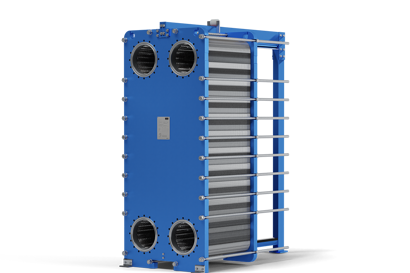

Échangeurs de chaleur SONDEX® à plaques Free Flow

  • Vue d'ensemble
  • Documents
  • Produits associés
  • FAQ

Lorsque vous avez besoin d'un traitement délicat pour vos fluides et que ceux-ci ne sont pas adaptés aux échangeurs de chaleur ordinaires, du fait de leur viscosité, de leur tendance à s'encrasser ou de leur teneur en particules, SONDEX® Free Flow constitue la nouvelle référence pour améliorer les performances et la fiabilité.

Avantage pour nos clients

Découvrez l'avantage d'une disponibilité maximale avec les échangeurs de chaleur SONDEX® à plaques Free Flow. Les canaux à plaques sans contact réduisent le risque d'encrassement et d'obstruction et assurent un fonctionnement prolongé.

Lorsque l'on travaille avec des fluides difficiles à traiter, cela implique des tâches de maintenance ou de nettoyage fréquentes et imprévues qui ont pour conséquence indésirable de rallonger les délais de production et d'entraîner une perte de produit.

Nos ingénieurs ont conçu les solutions Free Flow SONDEX® pour assurer des performances optimales et fiables ainsi qu'un traitement en douceur des fluides, tout en espaçant au maximum les tâches d'entretien. Si votre fluide contient des matières solides, des fibres ou d'autres particules, il est possible de rallonger davantage les intervalles d'entretien, en effectuant régulièrement un backflush du système.

Nettoyage facile, disponibilité maximale

Pour les fluides qui ont tendance à s'encrasser, la procédure NEP (nettoyage en place) est l'option préférée. Grâce à une conception efficace, l'échangeur SONDEX® Free Flow garantit un faible volume de rétention, ce qui limite la quantité de produits chimiques nécessaire pour le processus NEP et réduit ainsi considérablement le temps de nettoyage, tout en respectant l'environnement.

Motifs SONDEX® Free Flow

Le motif SONDEX® Free Flow est conçu pour traiter les fluides qui ne conviennent pas aux échangeurs de chaleur ordinaires en raison de leur viscosité élevée, de leur teneur en fibres et en particules, ou d'un risque d'encrassement considérable.

Applications

  • Industrie laitière/agroalimentaire
    – ex. production alimentaire, comme la préparation de jus et d'alcools
  • Industrie sucrière
    – ex, la production de sucre, comme la concentration de la teneur en sucre dans le jus de canne à sucre
  • Industrie du biogaz
  • Industrie des eaux usées
  • Industrie papetière
  • Industrie minière

Caractéristiques techniques

  • Raccordements pour DN25 à DN400
  • (cadres conçus conformément aux normes FEA et PED 2014/68/UE (EN13445) et ASME sec VIII, Div. 1 normes de construction)
  • Matériaux des plaques : AISI 304/316, titane, SMO, Hastelloy. Autres matériaux disponibles sur demande
  • Matériaux du joint : EPDM-HT, NBR-HT, Viton. Autres matériaux disponibles sur demande
  • Hauteurs de plaque max. 3,5 m (11,5 pi)
  • Débits max. 1 600 m3/h (7 045 gpm)
  • Pression de service max. 10 bar (145 psi)
  • Température de service max. 200 °C (392 °F)

Caractéristiques et avantages

Un traitement en douceur et une répartition régulière du fluide permettent d'obtenir la meilleure qualité de production possible.

Un transfert de chaleur très efficace et des intervalles prolongés entre les nettoyages permettent de garantir le fonctionnement pendant toute la durée de la campagne avec un temps d'arrêt minimum et une bonne optimisation des ressources.

Écart important entre les plaques, prévu pour lutter contre l'encrassement avec des canaux de plaques volumineux et aucune zone de stagnation.

Documents

Documents
Type Nom Langue Valide pour Mis à jour Télécharger Type de fichier
Brochure A world of heat exchangers Anglais Multiple 13 févr., 2024 7.1 MB .pdf
Guide d’utilisation Echangeurs à plaques et joints et à plaques semi-soudées français, langue française Multiple 22 déc., 2023 9.2 MB .pdf
Fiche technique Free Flow Plate Heat Exchangers (DN 25 / 1” - DN 400 / 16”) Anglais Multiple 25 oct., 2022 3.1 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Chinois (CN) Multiple 17 janv., 2024 9.6 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Allemand Multiple 17 janv., 2024 9.2 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Polonais Multiple 13 sept., 2023 9.2 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Russe Multiple 17 mai, 2024 16.5 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Anglais Multiple 13 sept., 2023 9.6 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Hongrois Multiple 13 sept., 2023 9.1 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Danois Multiple 15 sept., 2023 9.1 MB .pdf
Brochure Gasketed plate heat exchangers - Next-generation heat transfer solutions Anglais Multiple 12 févr., 2024 5.7 MB .pdf
Brochure SONDEX® Free Flow sugar brochure Anglais Multiple 12 févr., 2024 7.8 MB .pdf
Brochure SONDEX® Traditional Plate Heat Exchangers Anglais Multiple 12 févr., 2024 9.4 MB .pdf

Produits associés

  • if (isSmallPicture) { Évaporateurs SONDEX® – Danfoss; } else if (isBigColumns) { Évaporateurs SONDEX® – Danfoss } else { Évaporateurs SONDEX® – Danfoss }
    Évaporateurs SONDEX®

    Les évaporateurs SONDEX® sont conçus pour gérer des tâches d'évaporation avancées. L'utilisation de cassettes à plaques semi-soudées permet de garantir que les fluides ne se mélangent jamais. Les cassettes à plaques sont conçues pour garantir un niveau de turbulence optimal des deux côtés, tout en assurant une distribution uniforme du fluide, ce qui permet d'obtenir des performances supérieures et une excellente qualité de produit.

  • if (isSmallPicture) { Échangeurs de chaleur SONDEX® à plaques Free Flow – Danfoss; } else if (isBigColumns) { Échangeurs de chaleur SONDEX® à plaques Free Flow – Danfoss } else { Échangeurs de chaleur SONDEX® à plaques Free Flow – Danfoss }

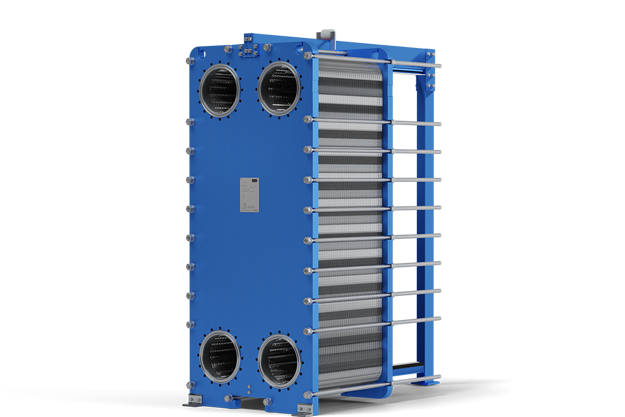

    Échangeurs de chaleur SONDEX® à plaques Free Flow

    Les échangeurs SONDEX® à plaques Free Flow constituent le meilleur choix pour les applications faisant intervenir des fluides riches en particules, qui ont tendance à s'encrasser ou qui présentent une viscosité élevée. Chaque échangeur de chaleur Free Flow est personnalisé en fonction de votre application et du type de fluide, avec des canaux à plaques sans contact pour un débit ininterrompu et de longs intervalles entre les nettoyages.

  • if (isSmallPicture) { Échangeurs de chaleur SONDEX® à plaques sanitaires – Danfoss; } else if (isBigColumns) { Échangeurs de chaleur SONDEX® à plaques sanitaires – Danfoss } else { Échangeurs de chaleur SONDEX® à plaques sanitaires – Danfoss }
    Échangeurs de chaleur SONDEX® à plaques sanitaires

    Les échangeurs de chaleur SONDEX® à plaques sanitaires sont conçus pour les applications exigeant des conditions hygiéniques strictes et utilisant des matériaux conformes à la FDA. Nous prenons grand soin de votre produit fini et nous prenons les mesures nécessaires pour assurer la meilleure qualité de production possible. Chaque solution est conçue en fonction de vos spécifications afin d'assurer les conditions parfaites pour votre produit.

  • if (isSmallPicture) { Échangeurs de chaleur SONDEX® à plaques traditionnels – Danfoss; } else if (isBigColumns) { Échangeurs de chaleur SONDEX® à plaques traditionnels – Danfoss } else { Échangeurs de chaleur SONDEX® à plaques traditionnels – Danfoss }
    Echangeurs à plaques SONDEX® standard

    Les échangeurs de chaleur SONDEX® à plaques traditionnels constituent le choix idéal pour une large gamme d'applications sur de nombreux segments de marché. Nous possédons la gamme de plaques la plus étendue au monde et nous personnalisons chaque échangeur de chaleur afin de répondre exactement à vos besoins. Grâce à des technologies innovantes et à une conception intelligente, nos échangeurs de chaleur à plaques traditionnels constituent un excellent investissement.

  • if (isSmallPicture) { Condensateurs SONDEX® – Danfoss; } else if (isBigColumns) { Condensateurs SONDEX® – Danfoss } else { Condensateurs SONDEX® – Danfoss }
    Condensateurs SONDEX®

    Les condenseurs SONDEX® sont parfaits pour les applications spéciales que les échangeurs de chaleur à plaques ordinaires ne peuvent pas gérer. Conçus pour s'adapter à des volumes importants de débits de vapeur, ce produit est pourvu d'une grande entrée pour le flux de vapeur. Combinés à un temps de séjour réduit, ils établissent des conditions de condensation optimales, même pour les applications utilisant de la vapeur basse pression.

FAQ

Pour choisir un échangeur de chaleur, il convient de tenir compte de nombreux facteurs. Nos ingénieurs commerciaux qualifiés conçoivent l'échangeur de chaleur avec les dimensions appropriées et les spécifications qui conviennent en fonction de vos intrants et de vos besoins, pour garantir une solution de qualité qui fonctionne de manière optimale.

Nos échangeurs de chaleur sont approuvés et certifiés conformément aux normes et exigences de l'industrie. Pour plus de détails, veuillez contacter votre commercial local représentant la marque SONDEX®.

Veuillez contacter votre commercial local représentant la marque SONDEX®.

Veuillez contacter votre représentant commercial local de la marque SONDEX®. Pour obtenir un devis précis, veuillez préparer les données suivantes :

  • utilisation,
  • type de fluide,
  • chute de pression,
  • débit,
  • pression d’utilisation,
  • propriétés thermodynamiques, température,
  • température de fonctionnement.
