Danfossin AB-QM -säätöventtiili oli ensimmäinen laatuaan LVI-järjestelmiin. Kyseessä on säätöventtiili, jossa on automaattinen virtauksen rajoitus ja integroitu paine-erosäädin säätöventtiilin yli. Ratkaisun tuloksena on suorituskykyinen säätöventtiili, jolla on silti ainutlaatuinen 100 %:n auktoriteetti. Mitoitusvirtaama voidaan asettaa helposti tarvittavaksi 20–100 %:n asteikolla. Pelkän mitoitusvirtaaman asettaminen korvaa perinteiset käyttöönottoprosessit, mahdollistaa paljon tarkemman säädön ja jättää Kv-laskelmat pois järjestelmäsuunnittelusta.

Danfoss-toimilaitteella varustetut PIBCV-venttiilit nostavat energiatehokkuutta ja parantavat sisäilmaa. AB-QM-venttiiliä käytetään pääasiassa ilmankäsittelylaitteissa, kattolämpöpaneeleissa, puhallinpattereissa ja muissa LVI-järjestelmien päätelaitteissa.

Ominaisuudet ja edut

Helppo asetus ja mitoitus

Oikean AB-QM-venttiilin valinta on paljon vaivattomampaa kuin perinteisten säätöventtiilien mitoitus ja valinta. Kun mitoitusvirtaama on määritetty, voidaan valita vastaava AB-QM, eikä mitään Kv- tai auktoriteettilaskelmia tarvita.

100 %:n auktoriteetti

Venttiilin sataprosenttinen auktoriteetti lisää säädön laatua ja tarkkuutta myös pienillä virtaamilla. Tämä parantaa kiinteistön viihtyvyyttä ja tuo samalla energiansäästöjä.

Täydellinen säädettävyys

Koska virtaus on aina sopiva oikeaan aikaan, AB-QM mahdollistaa oikean virtauksen oikeaan aikaan ja samalla optimoi jäähdyttimen. Lisäksi toimilaitteiden tarvitsee säätää vähemmän, mikä lisää niiden käyttöikää ja laskee kokonaiskustannuksia.

AB-QM 4.0: Me kehitimme paineesta riippumattomat säätöventtiilit - ja nyt teimme niistä vieläkin parempia

Tulossa: AB-QM 4.0

Valmistaudu lisäarvoltaan vieläkin parempiin paineesta riippumattomiin säätöventtiileihin.

Asiakirjat

Asiakirjat
Tyyppi Nimi Kieli Tarkoitettu seuraaville Päivitetty Lataa Tiedostotyyppi
Tekninen esite AB-QM ukraina Ukraina 08 loka, 2012 4.5 MB .pdf
Esite AB-QM - 1 million reasons to choose the best Hollanti, flaami Alankomaat 19 marras, 2019 1.8 MB .pdf
Esite AB-QM - 1 million reasons to choose the best ruotsi Ruotsi 23 tammi, 2017 3.7 MB .pdf
Esite AB-QM - Millions of reasons to choose the best saksa Useita 06 elo, 2018 33.8 MB .pdf
Esite AB-QM - Millions of reasons to choose the best englanti Useita 02 touko, 2018 5.0 MB .pdf
Esite AB-QM - Millions of reasons to choose the best saksa Sveitsi 01 maalis, 2016 983.1 KB .pdf
Esite AB-QM - Millions of reasons to choose the best ranska Sveitsi 28 syys, 2017 2.2 MB .pdf
Esite AB-QM - Millions of reasons to choose the best Romanian, Moldovan, Moldovan Romania 01 huhti, 2015 1.3 MB .pdf
Esite AB-QM - Millions of reasons to choose the best ukraina Ukraina 04 joulu, 2014 1.1 MB .pdf
Tekninen esite AB-QM 3TP, Flow Checker (DN 40-250) englanti Useita 10 touko, 2017 432.8 KB .pdf
Esite AB-QM 4.0 Introduction leaflet unkari Unkari 04 marras, 2020 443.7 KB .pdf
Esite AB-QM 4.0 Introduction leaflet saksa Useita 15 loka, 2019 390.5 KB .pdf
Esite AB-QM 4.0 Introduction leaflet puola Puola 01 heinä, 2020 701.7 KB .pdf
Esite AB-QM 4.0 Introduction leaflet Romanian, Moldovan, Moldovan Romania 31 elo, 2020 1.2 MB .pdf
Esite AB-QM 4.0 Product leaflet slovakki Slovakia 26 maalis, 2021 624.5 KB .pdf
Esite AB-QM 4.0 Product leaflet ranska Ranska 11 syys, 2020 1.6 MB .pdf
Esite AB-QM 4.0 Product leaflet saksa Saksa 15 huhti, 2020 489.0 KB .pdf
Esite AB-QM 4.0 Product leaflet englanti Useita 08 kesä, 2020 484.4 KB .pdf
Esite AB-QM 4.0 Product leaflet Hollanti, flaami Alankomaat 25 kesä, 2020 465.1 KB .pdf
Tekninen esite AB-QM, DN 10-250 liettua Useita 17 syys, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250 latvia Useita 17 syys, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250 suomi, suomen kieli Useita 06 joulu, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250 sloveeni Useita 17 syys, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250 puola Useita 14 helmi, 2019 3.8 MB .pdf
Tekninen esite AB-QM, DN 10-250 viro Useita 17 syys, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250 englanti Useita 20 kesä, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250 Romanian, Moldovan, Moldovan Useita 17 syys, 2018 3.7 MB .pdf
Tekninen esite AB-QM, DN 10-250 ranska Useita 17 syys, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250 tanska Useita 02 heinä, 2020 4.2 MB .pdf
Tekninen esite AB-QM, DN 10-250 bulgaria Useita 17 syys, 2018 3.7 MB .pdf
Tekninen esite AB-QM, DN 10-250 tšekki Useita 17 syys, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250 Serbian (RS) Useita 20 marras, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250 turkki Useita 17 syys, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250 ruotsi Useita 17 syys, 2018 3.7 MB .pdf
Tekninen esite AB-QM, DN 10-250, 3TP italia Useita 20 marras, 2018 3.6 MB .pdf
Tekninen esite AB-QM, DN 10-250, 3TP unkari Useita 06 joulu, 2018 3.7 MB .pdf
Tekninen esite AB-QM, DN 10-250, 3TP slovakki Useita 20 marras, 2018 3.2 MB .pdf
Tekninen esite AB-QM, DN 10-250, 3TP kroaatti Useita 20 marras, 2018 3.6 MB .pdf
Sovellusopas Application guide italia Italia 07 maalis, 2021 10.1 MB .pdf
Sovellusopas Application leaflet liettua Liettua 18 touko, 2021 19.0 MB .pdf
Esite Application of AB-QM in cruise ships: Significant energy savings and optimal passenger comfort italia Italia 05 syys, 2014 1.4 MB .pdf
Esite Application of AB-QM in cruise ships: Significant energy savings and optimal passenger comfort englanti Useita 05 syys, 2014 1.8 MB .pdf
Esite Energy saving solutions for renovation of heating and cooling systems englanti Useita 10 syys, 2014 5.9 MB .pdf
Esite Energy saving solutions for renovation of heating and cooling systems unkari Unkari 01 syys, 2014 6.4 MB .pdf
Esite Energy saving solutions for renovation of heating and cooling systems puola Useita 19 helmi, 2019 5.9 MB .pdf
Esite Energy saving solutions for renovation of heating and cooling systems Romanian, Moldovan, Moldovan Romania 01 syys, 2014 6.4 MB .pdf
Esite Hotel application brochure Espanja-Kastilia Espanja 12 touko, 2015 10.8 MB .pdf
Esite Hotel application brochure englanti Useita 03 syys, 2014 654.7 KB .pdf
Sovellusopas HVAC Application guide latvia Latvia 21 huhti, 2021 20.2 MB .pdf
Sovellusopas HVAC Application guide tšekki Tšekin tasavalta 18 marras, 2014 7.3 MB .pdf
Sovellusopas HVAC Application guide Romanian, Moldovan, Moldovan Romania 01 syys, 2014 7.3 MB .pdf
Sovellusopas HVAC Application guide englanti Useita 26 loka, 2020 19.4 MB .pdf
Sovellusopas HVAC Application guide puola Puola 14 kesä, 2021 11.3 MB .pdf
Sovellusopas HVAC Application guide 2021 unkari Unkari 21 syys, 2021 11.7 MB .pdf
Esite Hydronic Balancing & Control product overview saksa Useita 27 helmi, 2017 1.1 MB .pdf
Esite Hydronic Balancing & Control product overview englanti Useita 12 joulu, 2016 1.1 MB .pdf
Esite Hydronic Balancing & Control product overview italia Italia 07 maalis, 2021 1.0 MB .pdf
Esite Hydronic Balancing & Control product overview tšekki Tšekin tasavalta 18 marras, 2014 1.0 MB .pdf
Esite Hydronic Balancing & Control product overview englanti Yhdistynyt kuningaskunta 11 marras, 2014 7.1 MB .pdf
Esimerkkitapaus NovoCon - outstanding HVAC flexibility after office building renovation englanti Useita 28 syys, 2020 960.1 KB .pdf
Esimerkkitapaus NovoCon - outstanding HVAC flexibility after office building renovation saksa Useita 12 loka, 2020 4.8 MB .pdf
Sovellusopas Planner Manual Hydraulic saksa Useita 01 huhti, 2021 16.5 MB .pdf

Ohjelmistot

Danfoss C.H. -ohjelmisto

Danfoss C.H. -ohjelmisto

Danfoss C.H. -ohjelmisto auttaa suunnittelemaan ja laskemaan parhaan lämmitys- tai jäähdytysjärjestelmän Danfoss-tuotteita käyttämällä.

Asiaan liittyvät tuotteet

Tapauskertomukset

  • if (isSmallPicture) { } else if (isBigColumns) { } else { }

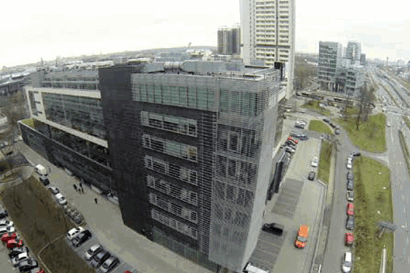

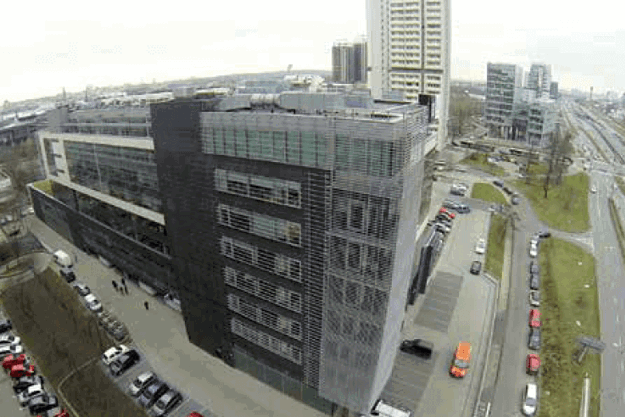

    LVI-säädöt Katowicen liikekeskuksessa Puolassa

    Katowicen liikekeskus on moderni toimistorakennus, jossa käytetään Danfossin järjestelmän tasapainotusratkaisuja: AB-QM-linjasäätö- ja säätöventtiileitä yhdessä mullistavien NovoCon®-toimilaitteiden kanssa.

  • if (isSmallPicture) { } else if (isBigColumns) { } else { }

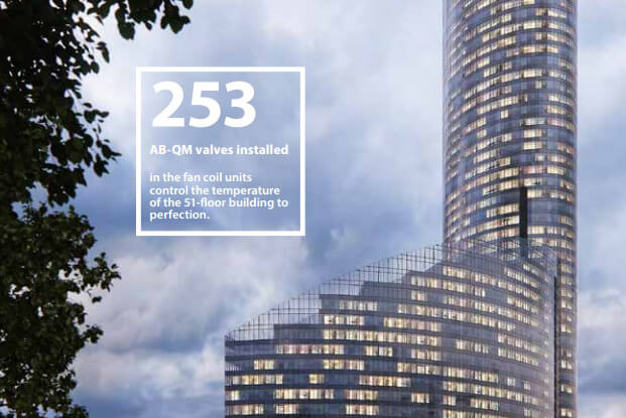

    Linjasäätöventtiilit Sky Tower -rakennuksessa Puolan Wroclawissa

    EU:n korkein rakennus on nyt Puolan Wroclawissa. Sky Tower on kaunis 212 metriä korkea maamerkki modernille arkkitehtuurille, erinomaiselle käyttömukavuudelle ja kestävälle ajattelutavalle. Rakennuksessa asuu ja työskentelee tuhansia ihmisiä.

Videot

Tarjouspyyntötekstit

Paineesta riippumaton linjasäätö- ja säätöventtiili tarkoittaa, että venttiilin säätöominaisuudet ovat riippumattomia paineesta. AB-QM -venttiilin tarkka virtauksen säätö Danfoss-toimilaitteella varustettuna lisää käyttömukavuutta ja laskee kokonaiskustannuksia. AB-QM varmistaa vaaditun virtaaman jokaiselle päätelaitteelle sekä ylläpitää järjestelmän vesikierron tasapainoa.

AB-QM -venttiilin ominaisuudet:

  • Virtauksen rajoitustoiminto
  • Modulaatio alle 1 % asetetusta virtauksesta asetuksesta riippumatta
  • Auktoriteettiarvo 1 kaikilla asetuksilla
  • Pystyy sulkeutumaan 16 barin paine-erossa
  • Lineaarinen säätöominaisuus
  • Asteikko prosentteina virtauksesta
  • Säätösuhde 1:1000
  • Testitulpat pumpun optimointiin ja virtauksen todentamiseen kokoalueella DN 10–250

Saatavilla DN 10–250 koot yhdeltä toimittajalta.

  • Ominaisuuksia voi muuttaa lineaarisesta logaritmiseen joka koossa säätämällä toimilaitteen asetuksia
  • Lukittava asetus
  • Aloituspaine 16 kPa, koot DN 10–20
  • Aloituspaine 20 kPa, koot DN 25–32
  • Aloituspaine 30 kPa, koot DN 40–250
  • Vuotoasteena ei näkyvää vuotoa, koot DN 10–20 yhdistettynä suositeltuun toimilaitteeseen
  • Vuotoasteena 0,05 % Qnom-arvosta, koot DN 25–100 yhdistettynä suositeltuun toimilaitteeseen
  • Vuotoasteena 0,01 % Qnom-arvosta, koot DN 125–250 yhdistettynä suositeltuun toimilaitteeseen
