Danfossin yhdistetyt automaattiset AB-PM-linjasäätöventtiilit tekevät LVI-järjestelmästä luotettavan ja laskevat kokonaiskustannuksia. Venttiili varmistaa tasapainon kaikissa kuormituksissa takaamalla vakaan virtauksen ja paine-eron jokaisella alueella. Samalla yksittäisten alueiden säätöä varten voidaan lisätä toimilaite. Ratkaisu sopii poikkeuksellisen hyvin kahteen pääkäyttökohteeseen:
- Asuinrakennuksiin (kerrostalot), joissa on 2-putkilämmitysjärjestelmä ja asuntokohtainen jakelujärjestelmä, esimerkiksi vesikiertoisen lattialämmityksen jakotukki
- Liikerakennuksiin (muokattavat), joissa eri osapuolet rakentavat LVI-järjestelmiä vaiheittain.
Asuintalojen käyttökohteissa käytetään yleisimmin AB-PM-kokoja DN10–32, jolla varmistetaan vesikierron tasapaino yksittäisissä asunnoissa, esimerkiksi ennen vesikiertoisen lattialämmityksen jakotukkia. Valinnaisella liitännällä huonelämpötilan säätimeen voidaan toteuttaa huoneistokohtaisesti yölämpötilan pudotus tai lomatila.
Liiketilojen LVI-käyttökohteissa yleisimmät AB-PM-koot ovat DN 40–100. Automaattista linjasäätöventtiiliä voidaan käyttää muokattavissa rakennuksissa, kuten ostoskeskuksissa ja toimistotiloissa, varmistamaan luotettava lämmitysjärjestelmä omistajille ja vuokralaisille. AB-PM on ihanneratkaisu tämän tyyppisiin rakennuksiin, joissa on usein vaiheittaisia asennuksia, käyttäjävaihdoksia ja käyttöönottoja. Näissä tapauksissa 1. vaihe on pääputkiston asentaminen ilman päätelaitteita (rakennuksen vastaava omistaja). 2. vaihe käsittää päätelaitteiden asentamisen kullekin alueella (vastaava vuokralainen).
AB-PM varmistaa vaaditun virtaaman jokaiselle alueelle sekä ylläpitää järjestelmän vesikierron tasapainoa kaikissa olosuhteissa ja eri alueilla joko yhdellä tai useammalla päätelaitteella.
Ominaisuudet ja edut
-
Monia ominaisuuksia yhdessä pienikokoisessa venttiilissä
-
Yhdistetty linjasäätöventtiili, jolla voi säätää paine-eroa, rajoittaa virtausta ja huolehtia aluesäädöstä.
-
Δp:n ja virtauksen varmistaminen jokaiselle alueelle
-
Helppo, nopea ja joustava suunnitteluprosessi
-
Nopea asennus ja helppo asetus
AB-PM:n animoidut ohjeet, pienet DN-koot
Katso AB-PM:n animoidut asennusohjeet
Asiakirjat
| Tyyppi | Nimi | Kieli | Tarkoitettu seuraaville | Päivitetty | Lataa | Tiedostotyyppi |
|---|---|---|---|---|---|---|
| Esite | AB-PM - HVAC control for shell and core and base buildings | puola | Useita | 19 helmik., 2019 | 1.3 MB | |
| Esite | AB-PM - HVAC control for shell and core and base buildings | englanti | Useita | 13 maalisk., 2018 | 629.4 KB | |
| Esite | AB-PM - HVAC control for shell and core and base buildings | saksa | Useita | 06 elok., 2018 | 539.5 KB | |
| Esite | AB-PM - HVAC control for shell and core and base buildings | slovakki | Slovakia | 23 maalisk., 2021 | 2.9 MB | |
| Tekninen esite | AB-PM (DN 10-32) | ranska | Useita | 14 syysk., 2022 | 2.2 MB | |
| Tekninen esite | AB-PM (DN 10-32) | viro | Useita | 14 syysk., 2022 | 2.2 MB | |
| Tekninen esite | AB-PM (DN 10-32) | ruotsi | Useita | 14 syysk., 2022 | 2.2 MB | |
| Tekninen esite | AB-PM (DN 10-32) | suomi, suomen kieli | Useita | 03 kesäk., 2025 | 1.9 MB | |
| Tekninen esite | AB-PM (DN 10-32) | puola | Useita | 13 helmik., 2019 | 1.2 MB | |
| Tekninen esite | AB-PM (DN 10-32) | liettua | Useita | 14 syysk., 2022 | 2.2 MB | |
| Tekninen esite | AB-PM (DN 10-32) | kiina | Useita | 14 syysk., 2022 | 2.3 MB | |
| Tekninen esite | AB-PM (DN 10-32) | latvia | Useita | 14 syysk., 2022 | 2.2 MB | |
| Tekninen esite | AB-PM (DN 10-32) | Romanian, Moldovan, Moldovan | Useita | 14 syysk., 2022 | 2.3 MB | |
| Tekninen esite | AB-PM (DN 10-32) | tšekki | Useita | 14 syysk., 2022 | 2.2 MB | |
| Tekninen esite | AB-PM (DN 10-32) | Espanja-Kastilia | Useita | 14 syysk., 2022 | 2.2 MB | |
| Tekninen esite | AB-PM (DN 10-32) | turkki | Useita | 14 syysk., 2022 | 2.2 MB | |
| Tekninen esite | AB-PM (DN 10-32) | unkari | Useita | 14 syysk., 2022 | 2.3 MB | |
| Tekninen esite | AB-PM (DN 10-32) | saksa | Useita | 14 syysk., 2022 | 2.3 MB | |
| Tekninen esite | AB-PM (DN 10-32) | tanska | Useita | 14 syysk., 2022 | 2.2 MB | |
| Tekninen esite | AB-PM (DN 10-32) | englanti | Useita | 14 heinäk., 2022 | 1.8 MB | |
| Tekninen esite | AB-PM (DN 10-32) | ukraina | Ukraina | 23 syysk., 2024 | 1.5 MB | |
| Tekninen esite | AB-PM (DN 40-100) | ranska | Useita | 14 elok., 2018 | 1.7 MB | |
| Tekninen esite | AB-PM (DN 40-100) | suomi, suomen kieli | Useita | 14 elok., 2018 | 1.7 MB | |
| Tekninen esite | AB-PM (DN 40-100) | saksa | Useita | 20 jouluk., 2019 | 2.3 MB | |
| Tekninen esite | AB-PM (DN 40-100) | Espanja-Kastilia | Useita | 12 huhtik., 2019 | 1.9 MB | |
| Tekninen esite | AB-PM (DN 40-100) | viro | Useita | 14 elok., 2018 | 1.7 MB | |
| Tekninen esite | AB-PM (DN 40-100) | englanti | Useita | 07 maalisk., 2018 | 1.8 MB | |
| Tekninen esite | AB-PM (DN 40-100) | tšekki | Useita | 14 elok., 2018 | 1.9 MB | |
| Tekninen esite | AB-PM (DN 40-100) | latvia | Useita | 14 elok., 2018 | 1.7 MB | |
| Tekninen esite | AB-PM (DN 40-100) | unkari | Useita | 12 huhtik., 2019 | 1.9 MB | |
| Tekninen esite | AB-PM (DN 40-100) | puola | Useita | 14 elok., 2018 | 1.7 MB | |
| Tekninen esite | AB-PM (DN 40-100) | Romanian, Moldovan, Moldovan | Useita | 14 elok., 2018 | 1.7 MB | |
| Tekninen esite | AB-PM (DN 40-100) | ruotsi | Useita | 14 elok., 2018 | 1.7 MB | |
| Tekninen esite | AB-PM (DN 40-100) | turkki | Useita | 14 elok., 2018 | 1.7 MB | |
| Tekninen esite | AB-PM (DN 40-100) | italia | Useita | 14 elok., 2018 | 1.7 MB | |
| Tekninen esite | AB-PM (DN 40-100) | liettua | Useita | 14 elok., 2018 | 1.7 MB | |
| Esite | AB-PM brochure | puola | Puola | 17 elok., 2017 | 1.7 MB | |
| Esite | AB-PM brochure | Romanian, Moldovan, Moldovan | Romania | 01 syysk., 2014 | 576.4 KB | |
| Esite | AB-PM brochure | italia | Italia | 14 marrask., 2014 | 2.9 MB | |
| Esite | AB-PM brochure | englanti | Useita | 03 syysk., 2014 | 817.4 KB | |
| Esite | AB-PM brochure | tšekki | Tšekin tasavalta | 18 marrask., 2014 | 719.6 KB | |
| Esite | Hydronic Balancing & Control product overview | italia | Italia | 06 maalisk., 2021 | 1.0 MB | |
| Esite | Hydronic Balancing & Control product overview | englanti | Useita | 11 jouluk., 2016 | 1.1 MB | |
| Esite | Hydronic Balancing & Control product overview | englanti | Yhdistynyt kuningaskunta | 10 marrask., 2014 | 7.1 MB | |
| Esite | Hydronic Balancing & Control product overview | tšekki | Tšekin tasavalta | 17 marrask., 2014 | 1.0 MB | |
| Esite | Hydronic Balancing & Control product overview | saksa | Sveitsi | 14 lokak., 2022 | 1.8 MB | |
| Esite | Hydronic Balancing & Control product overview | saksa | Useita | 30 elok., 2022 | 1.6 MB |
Piirustukset
Piirustuskirjasto
Avaa MagiCloudissa
Asiaan liittyvät tuotteet

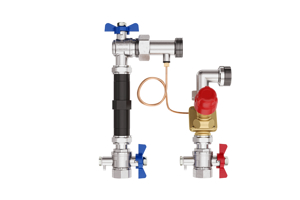

Tehtaalla asennettu automaattinen linjasäätöratkaisu jakotukeille. Ripustinsarja asennetaan jakotukin eteen joko patteri- tai lattialämmitysjärjestelmissä.
Danfossin lattialämmitysjärjestelmien jakotukeille on tyypillistä joustavuus vaatimusten mukaan. Voit valita kaikista komponenteista ja koota jakotukkiin parhaiten projektiisi sopivat esiasetukset, virtausmittarit, sulkuventtiilit ja ilmausventtiilit.
Artikkelit
Muokattavat rakennukset, ts. suuremmat rakennukset, jotka on vuokraustarkoitusta varten jaettu pienempiin alueisiin (esim. toimistot tai kauppakeskukset) kasvattavat nopeasti suosiotaan. Tällaisissa rakennuksissa rakennusautomaatiojärjestelmän suunnittelu ja käyttöönotto edellyttää erilaista lähestymistapaa. Jos tätä ei oteta huomioon, eteen tulee ongelmia, kuten pitkät luovutusajat ja ylimitoitetut ja epäluotettavat järjestelmät.
Tarjouspyyntötekstit
AB-PM (DN10-32) – yhdistetty automaattinen linjasäätöventtiili
Haara tulee tasapainottaa paine-erosäätimillä, jolla on seuraavat ominaisuudet:
- Venttiilin on ylläpidettävä paine-eroa koko haarassa kalvosäätimen avulla
- Venttiilissä on oltava sulkutoiminto.
- Venttiiliin on oltava mahdollista asentaa toimilaite.
- Venttiilissä on oltava muutettava esiasetus. Asetusarvon on sallittava tarvittavan paine-eron ja virtaaman yhdistelmän asettaminen alueelle.
- Asetuksen on oltava lukittavissa luvattomien muutosten estämiseksi.
- Venttiilissä on oltava metallinen tiiviste, joka takaa riittävän paine-erosäädön myös pienessä virtauksessa.
- Venttiilin on oltava suljettavissa huollon ajaksi käsin, ilman työkalua.
- Venttiilin toimitussisältöön on kuuluttava impulssiputki. Impulssiputken halkaisija ei saa olla yli 1,2 mm.
- Venttiili toimitetaan tukevassa pakkauksessa, joka kestää kuljetuksen ja käsittelyn.
Tuotteen tekniset tiedot:
- Paineluokka: PN 16
- Lämpötila-alue: −10 … +120 °C.
- Liitäntäkoko: DN10-DN32
- Liitäntätyyppi: ulkokierre ISO 228/1
- Venttiilirungon materiaali: DZR-messinki
- Asennus: paluuputkeen, josta yhteys impulssiputken kautta menoputkeen
DN10-32:
- Dp-asetusalue: 5–15 kPa
- Nimellisvirtaus 10 kPa:n paineessa: 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1 200 l/h (DN25) ja 2 300 l/h (DN32)
- Dp vähintään 18 kPa venttiilissä ja kierrossa riittävän säädön varmistamiseksi
- Dp enintään nollavirtauksessa: 22 kPa
- Dp enintään venttiilissä: 4 bar
DN10–32 HP:
- Dp-asetusalue: 10–25 kPa
- Nimellisvirtaus 20 kPa:n paineessa: 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1 200 l/h (DN25) ja 2 300 l/h (DN32)
- Dp vähintään 28 kPa venttiilissä ja kierrossa riittävän säädön varmistamiseksi
- Dp enintään nollavirtauksessa: 35 kPa
- Dp enintään venttiilissä: 4 bar
AB-PM (DN 40–100) – yhdistetty automaattinen linjasäätöventtiili
AB-PM DN 40-100 on yhdistetty paine-erosäädin dynaamiseen tasapainotukseen.
- Venttiili varmistaa hydraulisen tasapainotuksen jokaisella alueella, jolla on yksi tai useampi päälaite.
- Venttiili toimii joustavasti joko DPCV- tai PIBCV-venttiilinä.
- Venttiili voidaan yhdistää joko meno- tai paluuputkeen impulssiputken kautta.
- Kun impulssiputki on yhdistetty menoputkeen, venttiili säilyttää paine-eron haaran yli kalvosäätimen avulla.
- Kun impulssiputki on yhdistetty paluuseen, venttiili säätää jokaisen päätelaitteen virtaamaa
- Venttiilissä on oltava sulkutoiminto.
- Venttiiliin on oltava mahdollista asentaa toimilaite.
- Venttiilissä on oltava muutettava esiasetus.
- Asetusarvo sallii tarvittavan paine-eron ja virtaaman yhdistelmän asettamisen alueelle.
- Asetuksen on oltava lukittavissa luvattomien muutosten estämiseksi.
- Säätöventtiilissä on metallinen tiiviste, joka takaa riittävän paine-erosäädön myös pienessä virtauksessa.
- Venttiilin voi sulkea huollon ajaksi käsin tai työkalulla. Paine-erosäätimessä on pehmeä tiiviste, joka varmistaa riittävän sulkeutumisen nollavirtaamalla
- Venttiilin toimitussisältöön kuuluu 2,5 m impulssiputki. Impulssiputken halkaisija ei saa olla yli 1,2 mm.
- Venttiili toimitetaan tukevassa pakkauksessa, joka kestää kuljetuksen ja käsittelyn.
Tuotteen tekniset tiedot:
- Paineluokka: PN 16
- Maks. paineen lasku AB-PM-venttiilissä: 4 bar
- Lämpötila-alue: –10…+120 °C
- Liityntäkoot: DN 40-100
- Liitäntätyyppi: Ulkoinen kierre ISO 228/1 (DN 40, DN50), laippa EN1092-2 (DN 65-100)
- Asennus: paluuputkeen, josta yhteys impulssiputken kautta menoputkeen
- Asetusalue: Virtaama: 40-100 %, Δp-asetus: 0-20 kierrosta (DN40, DN50), 0-40 kierrosta (DN65-DN100)
- Nim. virtaama tehdasasetuksella (Δpr 25 kPa): 5 000 l/t (DN40), 6 500 l/t (DN50), 16 800 l/t (DN65), 19 600 (DN80), 21 000 (DN100)
- Minimi paine-ero venttiilissä ja alueella 42 kPa (DN40, DN50), 60 kPa (DN65-100)
