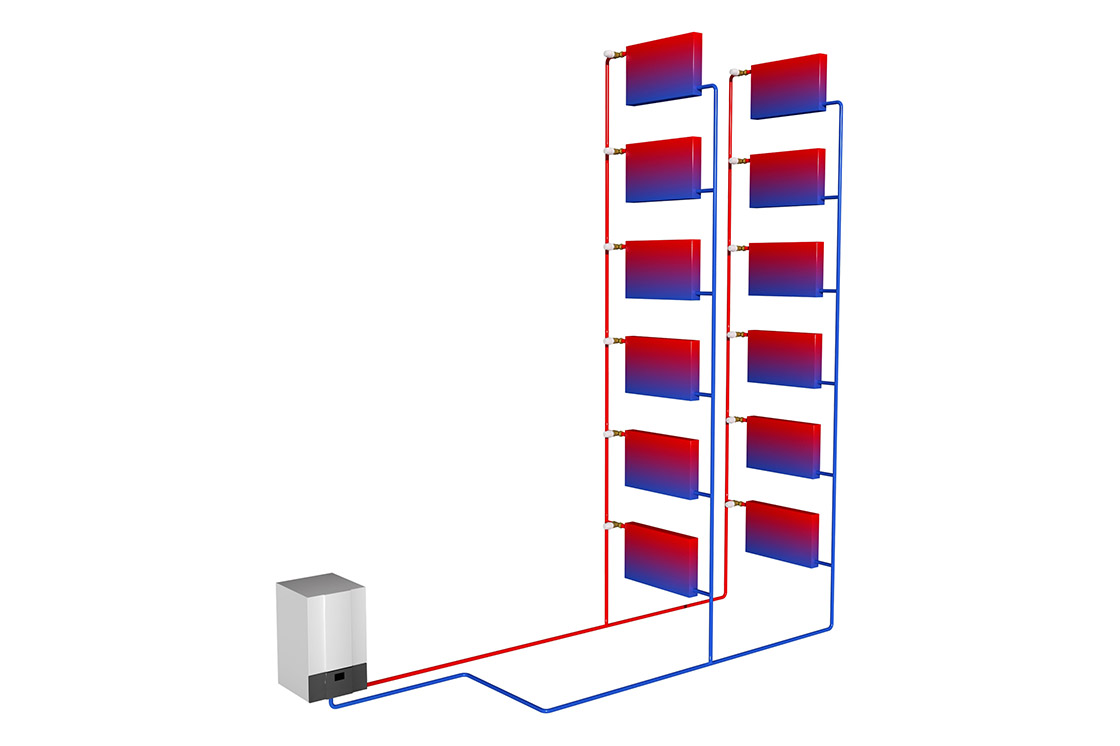

2-putkilämmitys- ja jäähdytysjärjestelmille on ominaista, että olosuhteet muuttuvat venttiilien avautuessa ja sulkeutuessa sen mukaan, tarvitaanko lämmitystä vai jäähdytystä. Tästä seuraa jatkuvasti virtauksen ja paine-eron muutoksia.

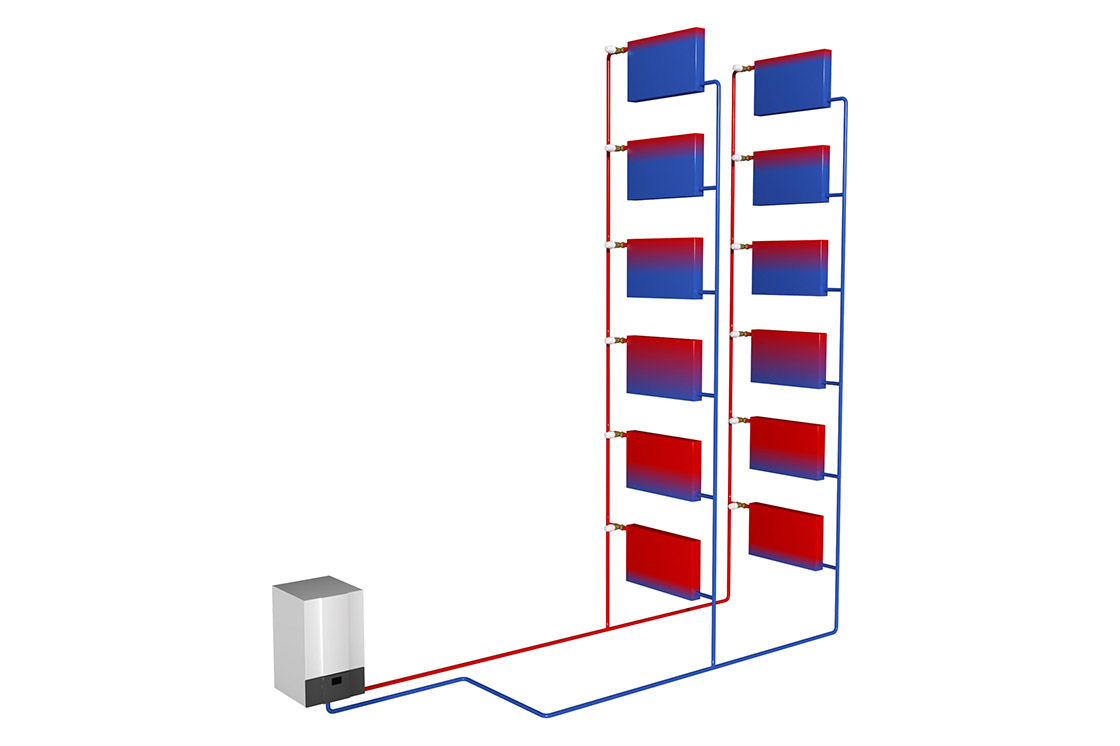

Ilman oikeanlaista säätöä näissä järjestelmissä on usein ongelmana lämmön epätasainen jakautuminen, melu ja heikko energiatehokkuus. Automaattiset linjasäätöventtiilit ovat paras ratkaisu tällaisiin järjestelmiin. Venttiilit optimoivat järjestelmää kaikissa mahdollisissa kuormitusolosuhteissa säätämällä paine-eroa. Kun niihin yhdistetään esisäädettävät venttiilit, saadaan oikeanlainen virtaus jokaiseen patteriin ja lattialämmityskiertoon tai jäähdytysyksikköön, ja järjestelmän lämpötilansäätö toimii moitteettomasti. Näin syntyy energiansäästöä ja melukin vähenee.

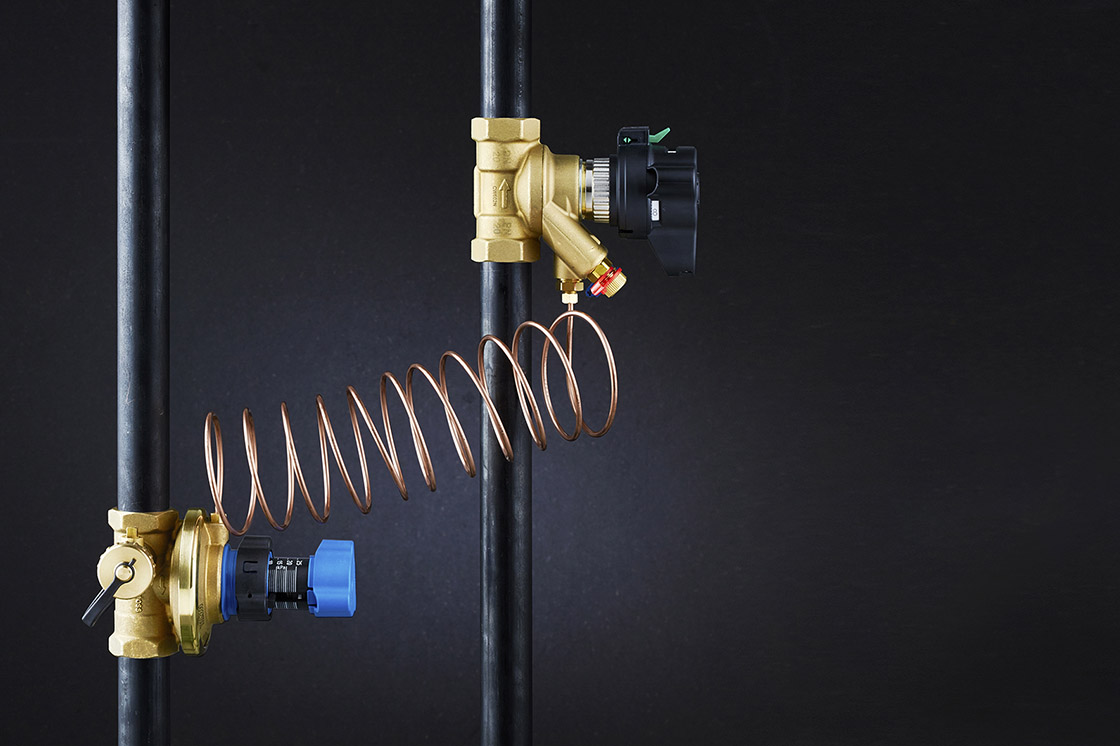

Danfossilla on laaja valikoima automaattisia linjasäätöventtiilejä, partneriventtiilejä ja niiden lisävarusteita.

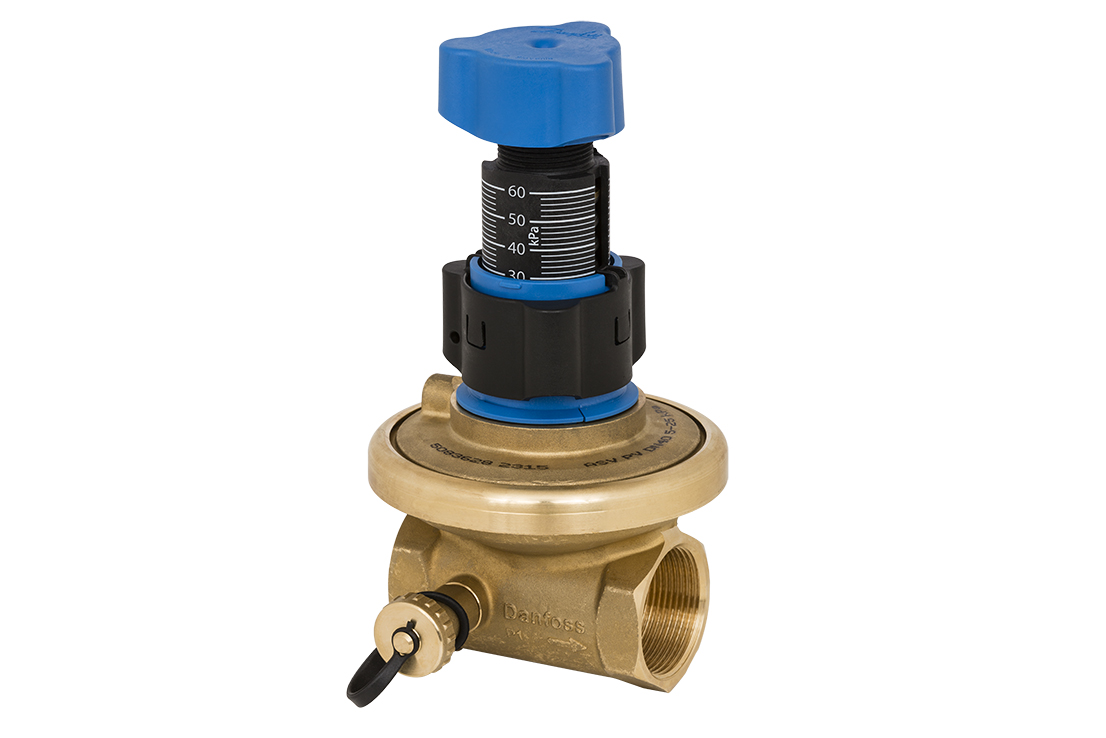

  • Paluuputkeen asennettavat paine-erosäätimet, tyypit ASV-P ja ASV-PV
  • Menoputkeen asennettavat ASV-apuventtiilit, tyypit ASV-BD, ASV-M ja ASV-I
  • Menoputkeen asennettavat yhdistetyt automaattiset linjasäätö-, virtauksenrajoitin- ja vyöhykesäätöventtiilit, tyyppi AB-PM



Ominaisuudet ja edut

Vähemmän valituksia

Tasapaino säilyy kaikilla kuormituksilla, joten epätasaiseen lämmön jakautumiseen ja meluun liittyvä kielteinen palaute vähenee.

Parempaa lämpötilan säätöä

Automaattisella tasapainotuksella sisätiloihin saadaan parempi lämpötilan säätö.

Energiansäästö

Järjestelmässä ei tapahdu enää ylivirtausta, joten energiaa ei kulu hukkaan.

Säästöä käyttöönottokuluissa

Säätömittauksia ei tarvita, joten käyttöönottokustannuksissa tulee selvää säästöä.

Tehokas projektisuunnittelu

Projekteja voidaan hoitaa ja antaa toimeksi vaiheittain, mikä helpottaa projektin suunnittelua ja toteuttamista.

Automaattiset linjasäätöventtiilit -video

Animaatio näyttää, miten automaattiset linjasäätöventtiilit ovat erinomainen ratkaisu lämmitysjärjestelmän suorituskyvyn parantamiseen ja samalla kustannusten pienentämiseen.

Tuotevalikoima

  • if (isSmallPicture) { Automaattiset AB-PM-linjasäätöventtiilit - Danfoss; } else if (isBigColumns) { Automaattiset AB-PM-linjasäätöventtiilit - Danfoss } else { Automaattiset AB-PM-linjasäätöventtiilit - Danfoss }
    AB-PM automaattiset linjasäätöventtiilit

    AB-PM on linjasäätöventtiili, jossa yhdistyy paine-eron säädin ja virtauksen rajoitin. Venttiilit estävät paineenvaihtelun täydellä ja osakuormalla, ja ne voidaan varustaa toimilaitteella aluesäätöä varten.

  • if (isSmallPicture) { ; } else if (isBigColumns) { } else { }
    GreenCon on/off-huonetermostaatit

    GreenCon on/off-huonetermostaatteja käytetään huonelämpötilan säätöön puhallinpattereilla toteutetuissa jäähdytys- ja lämmitysjärjestelmissä. Säätämällä huonelämpötilaa käyttäjän haluaman lämpötilan mukaisesti GreenCon-huonetermostaatit säästävät energiaa ja varmistavat optimaalisen viihtyisyyden ja sen ylläpidon huoneessa.

  • if (isSmallPicture) { Automaattiset ASV-linjasäätöventtiilit – Danfoss; } else if (isBigColumns) { Automaattiset ASV-linjasäätöventtiilit – Danfoss } else { Automaattiset ASV-linjasäätöventtiilit – Danfoss }
    Automaattiset ASV-linjasäätöventtiilit

    Danfossin automaattiset ASV-linjasäätöventtiilit ovat dynaaminen ratkaisu kaksiputkisten lämmitys- ja jäähdytysjärjestelmien tasapainotukseen Nousuputkeen asennettavat venttiilit poistavat osakuormituksen aikana tapahtuvat paineenvaihtelut järjestelmissä, joissa on vaihtuva virtaus. Kunnollinen vesikierron tasapaino saavutetaan, kun näiden venttiilien kanssa käytetään esisäädettäviä venttiilejä.

Asiakirjat

Asiakirjat
Tyyppi Nimi Kieli Tarkoitettu seuraaville Päivitetty Lataa Tiedostotyyppi
Esimerkkitapaus Automaattiset linjasäätöventtiilit - nykyaikainen lämmitysjärjestelmä suomi, suomen kieli Suomi 10 helmi, 2017 336.7 KB .pdf
Esite Hydronic Balancing & Control product overview englanti Yhdistynyt kuningaskunta 11 marras, 2014 7.1 MB .pdf
Esite Hydronic Balancing & Control product overview saksa Sveitsi 14 loka, 2022 1.8 MB .pdf
Esite Hydronic Balancing & Control product overview saksa Useita 30 elo, 2022 1.6 MB .pdf
Esite Hydronic Balancing & Control product overview englanti Useita 12 joulu, 2016 1.1 MB .pdf
Esite Hydronic Balancing & Control product overview italia Italia 07 maalis, 2021 1.0 MB .pdf
Esite Hydronic Balancing & Control product overview tšekki Tšekin tasavalta 18 marras, 2014 1.0 MB .pdf
Tekninen artikkeli Practical guidelines for creating energy efficient multi-family residential heating systems englanti Useita 16 loka, 2015 4.3 MB .pdf

Piirustukset

MagiCould

Piirustuskirjasto

Avaa MagiCloudissa

Ohjelmistot

Danfoss C.H. -ohjelmisto

Danfoss C.H. -ohjelmisto

Danfoss C.H. -ohjelmisto auttaa suunnittelemaan ja laskemaan parhaan lämmitys- tai jäähdytysjärjestelmän Danfoss-tuotteita käyttämällä.

Danfoss C.H. -ohjelmisto

Koulutus

Tapauskertomukset

  • if (isSmallPicture) { ; } else if (isBigColumns) { } else { }
    Järjestelmän tasapainotus ASV-venttiileillä asuinrakennuksessa Italian Milanossa.

    Joitakin vuosia sitten viiteen 9-kerroksiseen asuinrakennukseen Italian Milanossa asennettiin termostaattiset patteriventtiilit. Kuitenkin vasta, kun järjestelmään asennettiin automaattiset linjasäätöventtiilit, konkretisoituivat termostaattisten patteriventtiilien hyödyt eli 14 prosentin energiansäästö, vähemmän melua tuottava lämmitysjärjestelmä ja parempi sisäilma asukkaille.

  • if (isSmallPicture) { ; } else if (isBigColumns) { } else { }
    ASV automaattiset linjasäätöventtiilit rakennuksissa 4 kadun varrella Jönköpingissä, Ruotsissa.

    Viime vuosina kestävien asumisratkaisujen kysyntä on kasvanut huomattavasti. Paine luoda ympäristöystävällisiä eli vihreitä rakennuksia on suurempi kuin koskaan. Myös olemassa olevissa rakennuksissa tarve ympäristön huomioimiseen on tullut erittäin tärkeäksi. Ruotsin Jönköpingissä Västerkåkarin lähellä asuva yhteisö on ottanut askeleita eteenpäin. Neljän kadun rakennusten kunnallisiin lämmitysjärjestelmiin tehdyt merkittävät muutokset vuonna 2013 osoittivat, että vihreä malli voidaan saavuttaa vain parilla askeleella.

  • if (isSmallPicture) { ; } else if (isBigColumns) { } else { }
    Linjasäätöventtiilit Sky Tower -rakennuksessa Puolan Wroclawissa

    EU:n korkein rakennus on nyt Puolan Wroclawissa. Sky Tower on kaunis 212 metriä korkea maamerkki modernille arkkitehtuurille, erinomaiselle käyttömukavuudelle ja kestävälle ajattelutavalle. Rakennuksessa asuu ja työskentelee tuhansia ihmisiä.

Videot

Säästä energiaa Danfossin automaattisilla linjasäätöventtiileillä
Kaikki mitä sinun tarvitsee tietää vesikierron linjasäädöstä

Tarjouspyyntötekstit

Haara tulee tasapainottaa paine-erosäätimillä, jolla on seuraavat ominaisuudet:

  • Venttiilin on ylläpidettävä vakaata paine-eroa koko haarassa kalvosäätimen avulla
  • Venttiilissä on oltava muutettava paine-eroasetus.
  • Pienin tarvittava paine-ero venttiilissä saa olla korkeintaan 10 kPa riippumatta Dp-asetuksesta.
  • Venttiilissä on oltava metallinen tiiviste (venttiilin kartio ja istukka), joka takaa riittävän paine-erosäädön myös pienessä virtauksessa.
  • Paine-eroasetuksen tulee olla tehtävissä lineaarisesti visuaalisella mitta-asteikolla ilman työkaluja, ja venttiilissä tulee olla integroitu lukitustoiminto estämässä luvattomat asetukset.
  • Säätöalueen tulee olla muutettavissa jousta vaihtamalla. Jousen tulee olla vaihdettavissa, vaikka järjestelmässä on painetta.
  • Venttiilin paine-eroasetusalueen on oltava käyttökohteen tarpeiden mukainen järjestelmän suorituskyvyn varmistamiseksi (esim. 5–25 kPa patterijärjestelmissä).
  • Venttiilin kapasiteetin on joka koossa katettava virtausalue, joka määritellään VDI 2073 -standardeissa (veden virtausnopeus korkeintaan 0,8 m/s).
  • Venttiilissä on oltava sulkutoiminto, joka on erillään asetusmekanismista. Venttiilin on oltava suljettavissa huollon ajaksi käsin, ilman työkalua.
  • Tyhjennystoiminnon tulee olla integroituna venttiiliin.
  • Venttiileissä on oltava integroitu huuhteluvalmius. Huuhtelu voidaan toteuttaa siihen tarkoitetuilla lisävarusteilla.
  • Venttiilin toimitussisältöön on kuuluttava impulssiputki. Impulssiputken halkaisija ei saa olla yli 1,2 mm, jotta se toimisi järjestelmässä optimaalisesti.
  • Venttiilin toimitussisältöön on kuuluttava lämpöeritystulpat, korkeintaan 120 °C.
  • Venttiili on toimitettava tukevassa pakkauksessa, joka kestää kuljetuksen ja käsittelyn.

Tuotteen tekniset tiedot:

  • Paineluokka: PN 16
  • Lämpötila-alue: 0 … +120 °C
  • Liitäntäkoko: DN 15–50
  • Liitäntätyyppi: sisäkierre ISO 7/1 (DN 15-50), ulkokierre ISO 228/1 (DN 15-50)
  • Δp-asetusalue: 5–25 kPa, 20–60 kPa
  • Suurin sallittu venttiilin paine-ero: 1,5 bar
  • Asennus: paine-erosäädin asennetaan paluuputkeen, josta on impulssiputken kautta yhteys menoputkeen.

Haara tulee tasapainottaa paine-erosäätimillä, jolla on seuraavat ominaisuudet:

  • Venttiilin on ylläpidettävä vakaata paine-eroa koko haarassa kalvosäätimen avulla
  • Venttiilissä on oltava muutettava paine-eroasetus. Asetuksen on oltava piilossa tai lukittavissa luvattomien muutosten estämiseksi.
  • Asetustarkkuuden tulee olla ±10 % asetetusta paine-erosta riippumattoman ja akkreditoidun kolmannen osapuolen vahvistamana.
  • Pienin tarvittava paine-ero venttiilissä saa olla korkeintaan 10 kPa riippumatta Dp-asetuksesta.
  • Venttiilissä on oltava metallinen tiiviste (venttiilin kartio ja istukka), joka takaa riittävän paine-erosäädön myös pienessä virtauksessa.
  • Paine-ero-asetuksen on oltava lineaarinen koko asetusalueella (1 kierros 1 kPa tai 1 kierros 2 kPa koon mukaan)
  • Säätöalueen tulee olla muutettavissa jousta vaihtamalla kokoalueella DN 15–40. Jousen tulee olla vaihdettavissa, vaikka järjestelmässä on painetta.
  • Venttiilin paine-eroasetusalueen on oltava käyttökohteen tarpeiden mukainen järjestelmän suorituskyvyn varmistamiseksi (esim. 5–25 kPa patterijärjestelmissä).
  • Venttiilin kapasiteetin on joka koossa katettava virtausalue, joka määritellään VDI 2073 -standardeissa (veden virtausnopeus korkeintaan 0,8 m/s).
  • Venttiilissä on oltava sulkutoiminto, joka on erillään asetusmekanismista. Venttiilin on oltava suljettavissa huollon ajaksi käsin, ilman työkalua.
  • Tyhjennystoiminnon tulee olla integroituna venttiiliin kokoalueella DN 15–50.
  • Venttiilin toimitussisältöön on kuuluttava impulssiputki. Impulssiputken halkaisija ei saa olla yli 1,2 mm, jotta se toimisi järjestelmässä optimaalisesti.
  • DN 15–40 -kokoalueen venttiilin toimitussisältöön on kuuluttava lämpöeristystulpat, vähintään 80 °C.
  • Venttiili on toimitettava tukevassa pakkauksessa, joka kestää kuljetuksen ja käsittelyn.

Tuotteen tekniset tiedot:

  • Paineluokka: PN 16
  • Lämpötila-alue: -10 … +120 °C
  • Venttiilikoko: DN 15–100
  • Asennus: paluuputkeen, josta yhteys impulssiputken kautta menoputkeen

DN 15–25:

  • Liitäntätyyppi: sisäkierre ISO 7/1 ja ulkokierre ISO 228/1
  • Dp-asetusalue: 5–25 kPa, 20–60 kPa
  • Dp enintään: 1,5 bar

DN 32–40:

  • Liitäntätyyppi: sisäkierre ISO 7/1 ja ulkokierre ISO 228/1
  • Dp-asetusalue: 5–25 kPa, 20–60 kPa, 35–75 kPa
  • Dp enintään: 1,5 bar

DN 50:

  • Liitäntätyyppi: ulkokierre ISO 228/1
  • Dp-asetusalue: 5–25 kPa, 20–40 kPa, 35–75 kPa, 60–100 kPa
  • Dp enintään: 2,5 bar

DN 65–100:

  • Liitäntätyyppi: Laippa EN 1092-2
  • Dp-asetusalue: 20–40 kPa, 35–75 kPa, 60–100 kPa
  • Dp enintään: 2,5 bar

Automaattisen linjasäädön partneriventtiili, jossa yhdistyy sulkuventtiili ja virtauksen rajoitin, asennetaan menoputkeen, josta on yhteys impulssiputkella automaattiseen linjasäätöventtiiliin.

  • Venttiilin toimitussisältöön on kuuluttava kierteellä varustettu impulssiputken liitin.
  • Venttiilissä on integroitu sulkutoiminto.
  • Venttiilissä on oltava virtauksen rajoitin, jolla voidaan asettaa nousuputken tarvittava enimmäisvirtaus.
  • Venttiilin toimitussisällössä on oltava testitulpat virtauksen todentamiseen.

Automaattisen linjasäädön partneriventtiili, jossa yhdistyy sulkuventtiili ja virtauksen rajoitin, asennetaan menoputkeen, josta on yhteys impulssiputkella automaattiseen linjasäätöventtiiliin. Venttiilin toimitussisältöön kuuluu kierteellinen impulssiputken liitäntä.

  • Venttiilin toimitussisältöön on kuuluttava kierteellä varustettu impulssiputken liitin.
  • Venttiilissä on integroitu sulkutoiminto.
  • Mahdollisuus asentaa testitulpat virtauksen todentamiseen.

Automaattisen linjasäädön partneriventtiili, jossa on esiasetus, virtaaman vahvistus ja sulkuventtiili, asennetaan menoputkeen, josta on yhteys impulssiputkella automaattiseen linjasäätöventtiiliin.

  • Venttiilin toimitussisältöön on kuuluttava kierteellä varustettu impulssiputken liitin.
  • Sulkutoiminto ja asennon ilmaisin, joka on erillään asetusmekanismista
  • Esiasetus on näkyvissä kaikista suunnista
  • Venttiilin kahvassa on oltava valtuuttamattomat säädöt estävä lukitus
  • 360° kääntyvä mittausasema (poistohana ja testitulpat)
  • Mahdollisuus tyhjentää/täyttää järjestelmä venttiilin molemmilta puolilta
  • Kaksisuuntainen virtaus mahdollinen
  • Itsetiivistyvät, samansuuntaiset testitulpat virtauksen todentamiseen
  • Venttiili voidaan asentaa ohjauspiirin sisä- tai ulkopuolelle.
  • Venttiilin virtauksen rajoitustoiminto voidaan ottaa pois käytöstä tyhjentämättä järjestelmää
