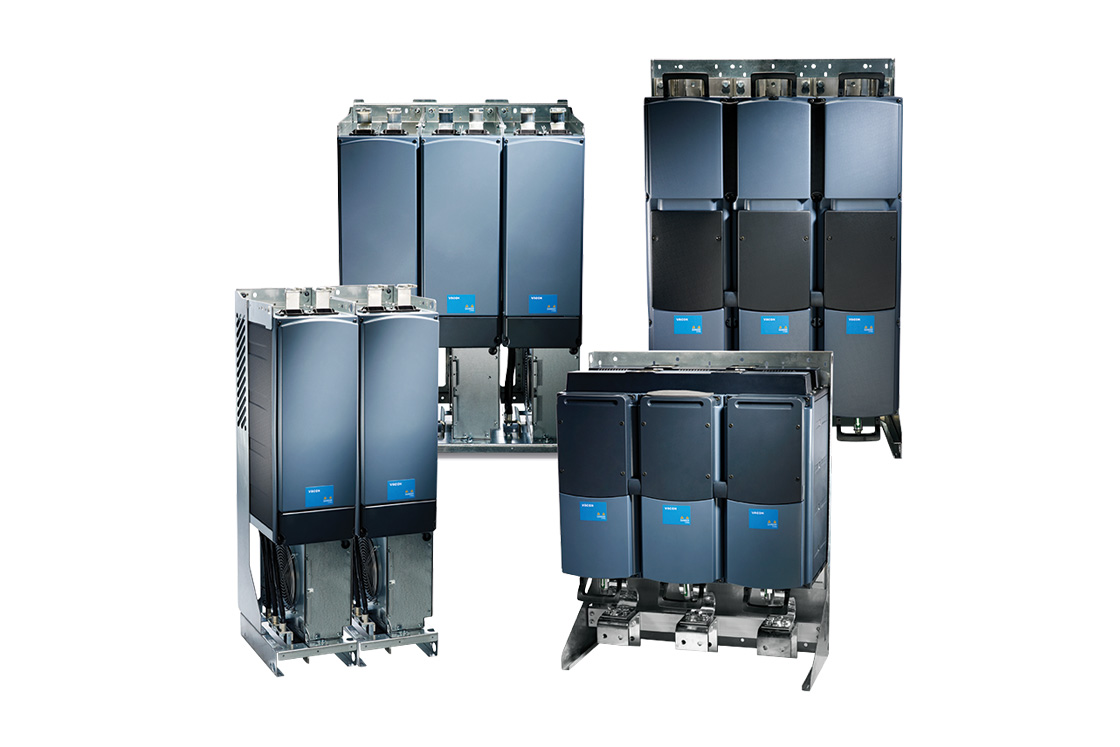

VACON® NXP Grid Converter

  • Yleiskatsaus
  • Yhteystiedot
  • Asiakirjat
  • Asiaan liittyvät sovellukset
  • Ohjelmistot

Puhtaampaa sähköä laivoille ja satamille

VACON® NXP Grid Converter on meriteollisuuden vaihtoehtoinen ratkaisu, joka auttaa vähentämään polttoaineen kulutusta ja parantamaan tehokkuutta. Sitä voidaan käyttää laivamoottorien ja satamajärjestelmien sähkön tuottamiseen hallitusten ja satamaviranomaisten vaatimukset täyttävällä tavalla.

Maistasyöttöratkaisuissa VACON NXP Grid Converter mahdollistaa sähkötehon oton kaapelien avulla paikallisesta sähköverkosta laivan päämoottorin sijasta. Tämä niin sanottu cold ironing ‑prosessi parantaa polttoainetehokkuutta huomattavasti. Lisäksi se pienentää CO2-, NOx- ja SOx-päästöjä sekä melu- ja tärinätasoja.

VACON NXP Grid Converter sopii käytettäväksi myös akseligeneraattoriratkaisuissa, joissa se varmistaa, että propulsiokoneisto pystyy toimimaan eri nopeuksilla. Akseligeneraattori säätää akselin kierrosnopeuden sähkön taajuuden perusteella, mikä mahdollistaa paremman sähkön laadun ja parantaa polttoainetaloutta. Lisäksi ratkaisu mahdollistaa paitsi akselien voimansyötön myös voimanoton potkuriakselista. Tästä on hyötyä erityisesti usein nopeuttaan muuttaville laivoille, sillä ratkaisu säästää polttoainetta ja vähentää päästöjä jopa 15 prosentilla. Hätätoimintatilassa alus pysyy toiminnassa, vaikka päämoottori joutuisi epäkuntoon.

Danfoss tarjoaa asiakkailleen työkaluja ja referenssisuunnitelmia helpottamaan järjestelmäsuunnittelua. Saatavilla on esimerkiksi konfiguroitavia 3D-malleja ja 2D-piirustuksia yleisistä tuotekokoonpanoista.

Lue artikkeli: The new power network – a sustainable vision

Maailmanlaajuisen Solar Impulse järjestön tukema ratkaisu.

Maailmanlaajuisen Solar Impulse järjestön tukema ratkaisu.

1 000 Efficient Solutions - ovat maailman parhaita puhtaita ja kannattavia ratkaisuja ympäristön suojelemiseksi. VACON® NXP Grid Converter arvioitiin kannattavuuden, käyttöönotettavuuden ja kestävyyden kriteereillä.

Lue lisää: Solar Impulse Efficient Solutions

Lue lisää: VACON® NXP Grid Converter enables ships in port to use an alternative source of power: the local electrical grid.

Syöttöjännitteet ja tehoalueet

Ilmajäähdytetty:

  • 3 x 380–500 V...180–1 100 kW
  • 3 x 525–690 V...200–1 200 kW

Nestejäähdytetty:

  • 3 x 400–500 V...160–1 800 kW
  • 3 x 525–690 V...210–1 800 kW

Ominaisuudet ja edut

Vähentynyt polttoaineen kulutus, sillä sähkövirtaa voidaan ottaa verkosta

Pienemmät CO2-, NOx- ja SOx-päästöt, sillä päämoottori voidaan sammuttaa

ABS- ja DNV-standardien mukainen

Parempi energiatehokkuus, kun moottorin nopeus voidaan optimoida

Neste- ja ilmajäähdytteiset ratkaisut saatavana

Facilitates fast system certification for distributed smart grids, thanks to complaince with global grid codes

Protects critical industrial processes with Intelligent DC backup

Simplified logistics and good protection with containerized solutions

Faster, more cost effective engineering thanks to reference designs

Facilitates active and reactive load sharing via droop function

Pienemmät satamapäästöt

Lue, miten VACON® NXP Grid Converter -muuntimella varustetut maasähkönsyöttöjärjestelmät auttavat satamaviranomaisia saavuttamaan päästötavoitteita

Yhteystiedot

Jos haluat lisätietoja tai tarjouksen tästä taajuusmuuttajasta, ota yhteyttä

Asiakirjat

Asiakirjat
Tyyppi Nimi Kieli Tarkoitettu seuraaville Päivitetty Lataa Tiedostotyyppi
Application guide Vacon NXP Grid Converter Application Man englanti Useita 06 huhti, 2016 1.1 MB PDF
Application guide Vacon NXP GridConvert. ARFIFF03V119 AppM englanti Useita 10 huhti, 2018 1.5 MB PDF
Application guide VACON® NXP GridConvert ARFIFF03V133 AppM englanti Useita 01 touko, 2019 0.0 B PDF
Application guide VACON® NXP GridConvert ARFIFF03V133 AppM englanti Useita 01 touko, 2019 1.5 MB PDF
Application guide VACON® NXP GridConvert ARFIFF03V160 AppM englanti Useita 01 touko, 2019 1.5 MB PDF
Application guide VACON® NXP GridConvert ARFIFF03V164 AppM englanti Useita 01 kesä, 2021 1.6 MB PDF

Asiaan liittyvät sovellukset

Akseligeneraattorit ja maasähkönsyöttöjärjestelmät.
