Las válvulas combinadas de equilibrado automático AB-PM de Danfoss garantizan un sistema de HVAC fiable con un coste total de propiedad reducido. La válvula asegura un equilibrio perfecto en todas las cargas garantizando un caudal y una presión diferencial estables para cada zona. Al mismo tiempo, es posible añadir un actuador para facilitar el control individual de cada zona. Esto proporciona una solución excepcional en las dos aplicaciones principales:

  • Edificios residenciales (viviendas plurifamiliares) con sistemas de calefacción de dos tubos con sistemas de distribución delante de cada piso, como colectores para calefacción por suelo radiante.
  • Edificios comerciales (estructura externa e interior) donde los sistemas de HVAC son establecidos en etapas o por diferentes partes.



En el caso de las aplicaciones residenciales, la válvula AB-PM se utiliza principalmente en los tamaños DN10-32, garantizando un equilibrado hidrónico para cada piso, por ejemplo, delante del colector para instalaciones de calefacción por suelo radiante. La conexión opcional a un controlador de temperatura ambiente permite la función para cada piso, como por ejemplo, el modo nocturno o el modo de vacaciones.

En el caso de las aplicaciones comerciales de HVAC, la válvula AB-PM se utiliza principalmente en los tamaños DN 40-100. La válvula de equilibrado automático puede utilizarse en edificios en obra gris, como centros comerciales u oficinas, lo que garantiza un sistema de calefacción fiable para el propietario y los inquilinos del edificio. La válvula AB-PM es la solución ideal para este tipo de edificios, ya que son habituales la instalación, la entrega y la puesta en marcha por etapas. En estos casos, la primera etapa consiste en la instalación de tuberías centrales, sin unidades terminales (el responsable es el propietario del edificio). La segunda etapa consiste en la instalación de unidades terminales en cada zona (el responsable es el inquilino).

Las válvulas AB-PM garantizan el caudal requerido para cada zona y mantienen el equilibrado hidrónico del sistema en cualquier condición y para zonas individuales con una o varias unidades terminales.

Características y ventajas

Numerosas características en una sola válvula compacta

Válvula de equilibrado combinada para el control de presión diferencial, la limitación de caudal y el control de zonas

Garantiza el caudal y el Δp para cada zona

Proceso de diseño fácil, rápido y sencillo

Instalación rápida y ajuste sencillo

Instrucciones animadas de la válvula AB-PM para tamaños pequeños

Consulta las instrucciones animadas para obtener información acerca de cómo instalar la válvula AB-PM

Documentos

Documentos
Tipo Nombre Idioma Valido para Actualizado Descargar Tipo de archivo
Brochure AB-PM - HVAC control for shell and core and base buildings German Multiple 06 ago, 2018 539.5 KB .pdf
Brochure AB-PM - HVAC control for shell and core and base buildings Polish Multiple 19 feb, 2019 1.3 MB .pdf
Brochure AB-PM - HVAC control for shell and core and base buildings Slovak Slovakia 23 mar, 2021 2.9 MB .pdf
Brochure AB-PM - HVAC control for shell and core and base buildings English Multiple 13 mar, 2018 629.4 KB .pdf
Data sheet AB-PM (DN 10-32) Chinese (CN) Multiple 14 sept, 2022 2.3 MB .pdf
Data sheet AB-PM (DN 10-32) Polish Multiple 14 feb, 2019 1.2 MB .pdf
Data sheet AB-PM (DN 10-32) Russian Central Asia Unit 20 nov, 2019 1.3 MB .pdf
Data sheet AB-PM (DN 10-32) Swedish Multiple 14 sept, 2022 2.2 MB .pdf
Data sheet AB-PM (DN 10-32) Danish Multiple 14 sept, 2022 2.2 MB .pdf
Data sheet AB-PM (DN 10-32) Estonian Multiple 14 sept, 2022 2.2 MB .pdf
Data sheet AB-PM (DN 10-32) English Multiple 15 jul, 2022 1.8 MB .pdf
Data sheet AB-PM (DN 10-32) Ukrainian Ukraine 23 sept, 2024 1.5 MB .pdf
Data sheet AB-PM (DN 10-32) Czech Multiple 14 sept, 2022 2.2 MB .pdf
Data sheet AB-PM (DN 10-32) Turkish Multiple 14 sept, 2022 2.2 MB .pdf
Data sheet AB-PM (DN 10-32) French Multiple 14 sept, 2022 2.2 MB .pdf
Data sheet AB-PM (DN 10-32) Latvian Multiple 14 sept, 2022 2.2 MB .pdf
Data sheet AB-PM (DN 10-32) Romanian, Moldavian, Moldovan Multiple 14 sept, 2022 2.3 MB .pdf
Data sheet AB-PM (DN 10-32) German Multiple 14 sept, 2022 2.3 MB .pdf
Data sheet AB-PM (DN 10-32) Spanish, Castilian Multiple 14 sept, 2022 2.2 MB .pdf
Data sheet AB-PM (DN 10-32) Lithuanian Multiple 14 sept, 2022 2.2 MB .pdf
Data sheet AB-PM (DN 10-32) Hungarian Multiple 14 sept, 2022 2.3 MB .pdf
Data sheet AB-PM (DN 40-100) Finnish Multiple 14 ago, 2018 1.7 MB .pdf
Data sheet AB-PM (DN 40-100) Polish Multiple 14 ago, 2018 1.7 MB .pdf
Data sheet AB-PM (DN 40-100) English Multiple 07 mar, 2018 1.8 MB .pdf
Data sheet AB-PM (DN 40-100) Hungarian Multiple 12 abr, 2019 1.9 MB .pdf
Data sheet AB-PM (DN 40-100) German Multiple 20 dic, 2019 2.3 MB .pdf
Data sheet AB-PM (DN 40-100) Swedish Multiple 14 ago, 2018 1.7 MB .pdf
Data sheet AB-PM (DN 40-100) Lithuanian Multiple 14 ago, 2018 1.7 MB .pdf
Data sheet AB-PM (DN 40-100) Spanish, Castilian Multiple 12 abr, 2019 1.9 MB .pdf
Data sheet AB-PM (DN 40-100) Estonian Multiple 14 ago, 2018 1.7 MB .pdf
Data sheet AB-PM (DN 40-100) Italian Multiple 14 ago, 2018 1.7 MB .pdf
Data sheet AB-PM (DN 40-100) French Multiple 14 ago, 2018 1.7 MB .pdf
Data sheet AB-PM (DN 40-100) Turkish Multiple 14 ago, 2018 1.7 MB .pdf
Data sheet AB-PM (DN 40-100) Latvian Multiple 14 ago, 2018 1.7 MB .pdf
Data sheet AB-PM (DN 40-100) Czech Multiple 14 ago, 2018 1.9 MB .pdf
Data sheet AB-PM (DN 40-100) Romanian, Moldavian, Moldovan Multiple 14 ago, 2018 1.7 MB .pdf
Brochure AB-PM connection sets Product leaflet Czech Czech Republic 04 may, 2022 2.3 MB .pdf
Brochure AB-PM connection sets Product leaflet Slovak Slovakia 29 ene, 2021 932.0 KB .pdf
Brochure AB-PM connection sets Product leaflet English Multiple 28 oct, 2020 417.9 KB .pdf
Brochure AB-PM connection sets Product leaflet German Multiple 10 nov, 2020 1.4 MB .pdf
Data sheet AB-PM Rack set DN 15-20, PN10 French Multiple 25 oct, 2017 1.1 MB .pdf
Data sheet AB-PM Rack set DN 15-20, PN10 English Multiple 30 jul, 2017 1.2 MB .pdf
Brochure AB-PM rack set Product leaflet English Multiple 06 nov, 2020 376.7 KB .pdf

Textos de licitación

El tramo debe equilibrarse con un controlador de presión diferencial para obtener un equilibrio hidráulico dinámico con las siguientes características:

  • La válvula debe mantener una presión diferencial estable en todo el tramo mediante un controlador accionado por una membrana.
  • La válvula debe tener función de cierre.
  • La válvula debe tener la posibilidad de montar el actuador.
  • La válvula debe tener un ajuste variable. El valor de ajuste debe permitir establecer una combinación de presión diferencial necesaria y una limitación de flujo máximo.
  • El ajuste debe poder bloquearse para evitar cambios no autorizados.
  • La válvula debe tener un sellado metal-metal para garantizar un rendimiento suficiente del control de la presión diferencial con caudales bajos.
  • La función de servicio de cierre debe poder realizarse a mano / sin herramienta.
  • La válvula debe suministrarse con tubo de impulsión. El diámetro del tubo de impulsión no debe ser superior a 1,2 mm.
  • La válvula debe entregarse en un embalaje fiable que permita un transporte y una manipulación seguros.

Características del producto:

  • Clase de presión: PN 16
  • Rango de temperatura: −10 … +120 °C.
  • Tamaño de conexión: DN10-DN32
  • Tipo de conexión: rosca externa ISO 228/1
  • Material del cuerpo de la válvula: Latón DZR
  • Instalación: en la tubería de impulsión con una conexión con la tubería de retorno a través del tubo de impulsión.

DN10-32:

  • Rango de ajuste de presión diferencial: 5-15 kPa
  • Caudal nominal a 10 kPa: 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1200 l/h (DN25) y 2300 l/h (DN32)
  • Presión diferencial mínima en la válvula y en el bucle de 18 kPa para garantizar un control adecuado
  • Presión diferencial máxima con caudal nulo: 22 kPa
  • Presión diferencial máxima en la válvula: 4 bar

DN10-32 HP:

  • Rango de ajuste de presión diferencial: 10-25 kPa
  • Caudal nominal a 20 kPa: 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1200 l/h (DN25) y 2300 l/h (DN32)
  • Presión diferencial mínima en la válvula y en el bucle de 28 kPa para garantizar un control adecuado
  • Presión diferencial máxima con caudal nulo: 35 kPa
  • Presión diferencial máxima en la válvula: 4 bar

El modelo AB-PM DN 40-100 es un controlador de presión diferencial combinado para el equilibrado hidráulico dinámico.

  • La válvula debe ser capaz de asegurar el equilibrio hidráulico en cada zona con una o más unidades terminales.
  • La válvula debe tener una funcionalidad flexible, como DPCV o PIBCV.
  • La válvula se puede conectar a la tubería de impulsión o de retorno a través de un tubo de impulsión.
  • Con el tubo de impulsión conectado al caudal, la válvula debe mantener una presión diferencial estable en todo el tramo mediante un controlador accionado por una membrana.
  • Con el tubo de impulsión conectado al retorno, la válvula debe controlar el caudal en cada unidad terminal.
  • La válvula debe tener función de cierre.
  • La válvula debe tener la posibilidad de montar el actuador.
  • La válvula debe tener un ajuste variable.
  • El valor de ajuste debe permitir establecer una combinación de presión diferencial necesaria y de caudal por zona.
  • El ajuste debe poder bloquearse para evitar cambios no autorizados.
  • La válvula de control debe tener un sellado metal-metal para garantizar un rendimiento suficiente del control de la presión diferencial con caudales bajos.
  • La función de servicio de cierre debe poder realizarse a mano o con herramienta. El controlador de presión diferencial debe tener un sellado blando para asegurar un cierre suficiente en caso de caudal nulo.
  • La válvula debe suministrarse con un tubo de impulsión de 2,5 m como mínimo. El diámetro del tubo de impulsión no debe ser superior a 1,2 mm.
  • La válvula debe entregarse en un embalaje fiable que permita un transporte y una manipulación seguros.

Características del producto:

  • Clase de presión: PN 16
  • Caída de presión máxima en AB-PM: 4 bar
  • Rango de temperatura: –10 … 120 °C
  • Tamaño de las conexiones: DN 40-100
  • Tipo de conexión: Dibujo externo ISO 228/1 (DN 40, DN50), Brida EN1092-2 (DN 65-100)
  • Instalación: en la tubería de retorno con una conexión con la tubería de impulsión o retorno a través del tubo de impulsión.
  • Rango de ajuste: Caudal: 40-100 %, ajuste de presión diferencial: 0-20 vueltas (DN40, DN50), 0-40 vueltas (DN65-DN100)
  • Caudal nominal con ajuste de fábrica (Presión diferencial 25 kPa): 5000 l/h (DN40), 6500 l/h (DN50), 16800 l/h (DN65), 19600 (DN80), 21000 (DN100)
  • Presión diferencial mínima en la válvula y zona de 42 kPa (DN40, DN50), 60 kPa (DN65-100)

Productos relacionados

  • if (isSmallPicture) { Colectores y actuadores - Danfoss; } else if (isBigColumns) { Colectores y actuadores - Danfoss } else { Colectores y actuadores - Danfoss }
    Colectores y actuadores

    Los colectores de suelo radiante de Danfoss se caracterizan por su flexibilidad para establecer la solución de colectores más adecuada en función de las necesidades. Elige entre todos los componentes para construir un colector con o sin preajuste, caudalímetros, válvulas de cierre y salidas de aire que mejor se adapte a tu proyecto.

  • if (isSmallPicture) { SonoSelect- Danfoss; } else if (isBigColumns) { SonoSelect- Danfoss } else { SonoSelect- Danfoss }

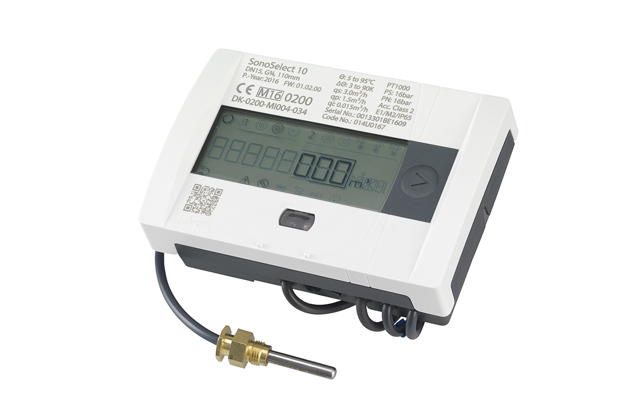

    SonoSelect

    SonoSelect™ 10 es un contador de energía ultrasónico de alta calidad del consumo de calefacción y refrigeración. Este compacto contador se utiliza principalmente en edificios residenciales y también permite medir el agua corriente. Gracias al uso de SonoApp™ se consigue una instalación y una puesta en marcha mucho más sencillas.

  • if (isSmallPicture) { SonoSelect- Danfoss; } else if (isBigColumns) { SonoSelect- Danfoss } else { SonoSelect- Danfoss }

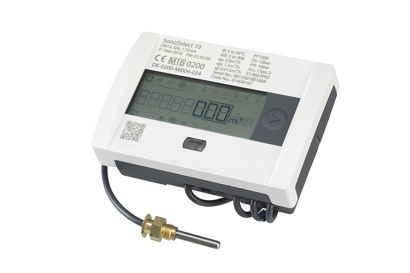

    SonoSelect 10

    SonoSelect™ es un medidor ultrasónico compacto para medir el consumo de energía en aplicaciones de calefacción, refrigeración y aplicaciones combinadas de calefacción/refrigeración diseñado principalmente para su uso en edificios residenciales. La alta frecuencia de medición del caudal (dos veces por segundo), la carcasa robusta y el diseño del transductor lo convierten en una opción excelente para subestaciones con producción instantánea de agua caliente.

  • if (isSmallPicture) { Termostato ambiente programable TPOne - Danfoss; } else if (isBigColumns) { Termostato ambiente programable TPOne - Danfoss } else { Termostato ambiente programable TPOne - Danfoss }

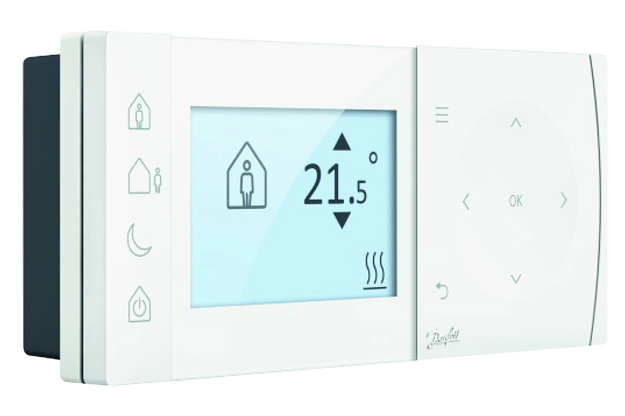

    Termostato ambiente programable TPOne
