HVAC 4.0 за интелигентни сгради

Електронна книга "Digital Hydronics™"

Електронна книга "Digital Hydronics™"

Обогатете познанията си за HVAC 4.0

Изтеглете сега

Какво представлява интелигентната HVAC система?

Съвременната ОВК система има комплексен характер. Процесът на дигитализация доведе до промяна на начина по който живеем, работим и взаимодействаме със света. Тази промяна повлия и на начина, по който се управляват модерните ОВК системи. Danfoss е част от прехода към интелигентни ОВК системи. Ние наричаме този процес HVAC 4.0.

Целта на HVAC 4.0 е постигне на оптимален комфорт, намаляване на разходите за енергия и устойчивост чрез интелигентен контрол на ОВК системите. Посредством база данни, генерирани чрез интелигентни сензори функцията за отдалечен контрол дава възможност за оптимизиране на топлинния комфорт в зависимост от начина на живот на потребителите и техните потребителски профили.

Понеже интелигентните сгради са най-енергийно ефективни, устойчиви и комфортни. В основата на това са данните, генерирани от ОВК системата. Те са от съществено значение за изграждането на интелигентни сгради, които могат да поддържат системи за интелигентен дом. Ние проектираме интелигентни решения, които предоставят или използват данни, генерирани от ОВК системата за активно управление на енергията (AEM). Данните позволяват дистанционно въвеждане в експлоатация, прогнозна поддръжка и оптимизация на системите за отопление, вентилация и охлаждане.

Danfoss разработва технологии за подобряване на ефективността и качеството на интелигентните ОВК системи. Постигаме това посредством събиране на ключови данни за създаване на интелигентни решения насочени към системи за сграден мениджмънт (BMS) или облачни решения, които дистанционно контролират и проследяват отоплението, вентилацията и охлаждането на сградите.

Нашите решения за интелигентни ОВК системи предоставят данни в реално време. На тяхна база можете да вземете информирани решения за повишаване на ефективността на сградата. Нашите технологии допълват облачните решения, и дават възможност за анализ на данните посредством интелигентен софтуер. Иновациите, които разработваме спомагат за постигането на по-комфортна среда в помещенията, оптимизират потреблението на енергия и улесняват управлението на вашите обекти.

В дългосрочен план тенденцията за разработване на интелигентни сгради е насочена към повишаване на енергийната им ефективност. Ограничаване на тяхното въздействие върху околната среда. Редуциране на натоварването, което те оказват върху локалната електрическа мрежа. И не на последно място, понижаване на ежедневните разходи на собствениците на сградите, а не към съкращаване на печалбата им. Така сградите са по-комфортни за жителите, прекарващи около 90% от времето си в тях.

Защо да надградите Вашата ОВК система до интелигентна такава?

Преходът към HAVC 4.0 се основава на тясно сътрудничество между редица заинтересовани страни, като всички те ще имат значителни ползи от тази промяна.

  • Крайните потребители получават персонализиран топлинен комфорт, по-добро жилищна среда и повишена енергийна производителност.
  • Собствениците на сгради получават усъвършенстванa система с по-ниски разходи, по-висока енергийна ефективност и повишена възвръщаемост на инвестициите. Обектите със сертификат за зелена сграда са по-желани и често се радват на по-високи наемни цени.
  • Проектантите и системните интегратори предоставят иновативни решения и ограничават своята отговорност
  • Обслужването и поддръжката се превръщат в основан на фактите, по-лесно управляем процес. Той е по-слабо зависим от механично участие, а потенциалните проблеми се отстраняват по-лесно.Облачните решения, пригодени за работа със системата за сграден мениджмънт, също така позволят отдалечен достъп до генерираните данни. Така ключовите заинтересовани страни ще могат да бъдат информирани за ежедневната експлоатация на системата.
HVAC 4.0 за интелигентни сгради

HVAC 4.0 за интелигентни сгради

Тук, където HVAC 4.0 започва. Преходът към HVAC 4.0 изисква тясно сътрудничество между заинтересованите страни и в резултат всички те извличат полза.

Характеристики и предимства

Хидравлично балансиране
Защо хидравличното балансиране е от значение?

Сградната климатизация генерира около 30% от крайното потребление на енергия в ЕС.

Оптимизирането на ОВК системите, обаче не се свежда само до подобряване на ефективността на оборудването (напр. термопомпи, котли, чилъри).

Изключително важно е също така да се разгледа начинът на разпределение на отоплението и охлаждането от централния генератор до точките на крайно потребление - крайните устройства, като например вентилаторните конвектори (FCU) и лъчистите панели.

Законодателството на ЕС, включително Директивата за енергийните характеристики на сградите (EPBD) и Екодизайнът, съдържа важни разпоредби относно оптимизацията на техническите сградни системи. Те обаче все още не са адресирали напълно пазарните недостатъци и поради това потенциалът на хидравличното балансиране остава до голяма степен нереализиран.

Danfoss AB-QM
Защо PICV технологията е от ключово значение за съвременната ОВК система

Danfoss AB-QM е ефективно решение за балансиране и контрол на съвременните ОВК системи. Концепцията за комбиниране на управляващ вентил и вграден регулатор на налягане вече е приета като стандарт на повечето световни пазари.

AB-QM PICV съчетава прецизен контрол с изключителна практичност. Той се характезира с безпроблемен монтаж и улеснена настройка.

Комбинирайки множество функции в един вентил, AB-QM е и изключително рентабилен избор. Чрез съкращаване на процеса на проектиране, пестене на време по отношение на въвеждането в експлоатация и чрез повишаване на ефективността в процеса на експлоатацията, AB-QM e логичният избор тъй като срокът на възвръщаемост е изключително кратък.

Предимства на дигиталните задвижки
Предимства на дигиталните задвижки в ОВК системите
  • Дистанционно масово качване на проектни дебити едновременно чрез инструмент за конфигуриране / BMS (до 64 задвижки / вентили едновременно)
  • Настройката и регулирането на дебита могат да се извършват централизирано от BMS/компютър
    Промиване и почистване на системата централизирано от BMS/компютър ( всички едновременно, по етаж, по вентил)
  • Употреба на стандартна BACnet или ModBus комуникация. Предварително подготвени кабели за лесно интегриране на BMS
  • Пълна прозрачност на потреблението на енергия изразходвана на отопление/охлаждане с помощта на AB-QM и NovoCon
Датиране на HVAC системите

Метод на генериране на данни за HVAC системата?

HVAC 4.0 системите са не просто интелигентни, те са съобразени с вашите нужди. Те знаят как да установят евентуални проблеми с производителността и как да намалят разходите за енергия.

Ключът към успеха е активното прилагане на събраната информация, генерирана посредством анализ на данните, отнасящи се за сградата и ОВК системите. Тези данни от своя страна са съхранени в системата за сграден мениджмънт.

Дигиталните IoT задвижки предоставят съществени данни. Те могат да бъдат разширени с данни генерирани посредством допълнителни сензори за температура и дебит.

Така Вие можете да управлявате енергийните потоци по-лесно, както и да планирате дейностите по обслужване и поддръжка по-ефективно.

Авторско право на изображението: Bert Teunissen/EDGE

DDH whiteboard

Търсите ли решения, които да спомогнат за намаляване на въглеродния отпечатък на вашите сгради?

Тогава изгледайте видеоматериала за Danfoss Digital Hydronics.

Приложения

Terminal units
Terminal units

Terminal units, като например вентилаторните конвектори, охлаждащите греди или лъчистите панели, осигуряват отопление и/или охлаждане във всяко помещение на сградата. Те се нуждаят от стотици или хиляди регулиращи вентили и задвижващи механизми за контрол на температурата. Чрез използването на интелигентни дигитални задвижки и независими от налягането балансиращи и регулиращи вентили (PICV), данните за ОВК системата се предават на системата за сграден мениджмънт в реално време. Същевременно динамичното хидравлично балансиране осигурява оптимална енергийна ефективност.

Как да проектираме решения за балансиране и управление за енергийно ефективни хидравлични приложения в жилищни и търговски сгради
Климатични камери (AHU)
Климатични камери (AHU)

Климатичните камери осигуряват свеж въздух в сградите. Отоплителните или охлаждащите серпентини разпределят значително количество вода. Оптимизирането на дебитите посредством PICV с големи размери, оборудвани с интелигентно цифрово управление на температурата на подаване и/или връщане, в комбинация с променливотокови задвижки прави работата на агрегатите много по-ефективна.

Оптимизиране на енергийната ефективност и вътрешния комфорт в търговски и обществени сгради
Битова гореща вода
Битова гореща вода

Предпазването на системите за битова гореща вода от поява на легионела е истинско предизвикателство. Чрез наблюдение на основния поток и температурата при източника, както и посредством използване на термостатични баланс вентили, се осигурява безопасно и надеждно решение. Оборудвани с електронни контролери за дезинфекция и свързани с BMS на сградите, данните могат лесно да се използват за дистанционно наблюдение и превантивни действия.

Хидравлично балансиране и управление | MTCV 6 месеца срок на възвръщаемост чрез оптимизиране на работата на системите за битова гореща вода
WTC Amsterdam, Netherlands

Интелигентен HVAC контрол за I- tower в WTC Амстердам, Нидерландия

Референтен видеоклип за модернизирането на ОВК системата в I-tower на Световния търговски център в Амстердам, Нидерландия.

Свързани продукти

Независими от налягането регулиращи и управляващи вентили (PICV)
Независими от налягането регулиращи и управляващи вентили (PICV)
Най-лесното и прагматично решение за избягването на неравномерно разпределение на енергията в сградата, са независимите от налягането управляващи и регулиращи вентили (PICV).
Интелигентни задвижки NovoCon®
Интелигентни задвижки NovoCon®
Интелигентните задвижки NovoCon® са ново поколение задвижки проектирани за да осигурят прецизно управление в комбинация с независими от налягането баланс-вентили AB-QM™ от Danfoss.. Те генерират перфектната връзка и работа между ОВК системите от по-висок клас и интелигентните решения за сградна автоматизация. Интелигентните задвижки NovoCon® имат опцията за обмен на много повече параметри и информация към системата за енергиен мениджмънт, благодарение на BACnet или Modbus комуникативните си протоколи.
MTCV и CCR2+
Постигнете най-безопасните условия за БГВ с възможно най-висока ефективност. Същевременно имате възможност за редуциране на времето, изразходвано за наблюдение и регистриране на данни, благодарение на мултифункционалния термостатичен циркулационен вентил.
VLT® HVAC Drive FC 102
Надеждният и интелигентен модул FC102 подобрява работата на помпите и вентилаторите в системите за сграден мениджмънт (BMS). Той се справя отлично с работа на открито при повечето климатични условия.

Референтни обекти

Иновативна ОВК система и енергиен мониторинг в EDGE Amsterdam West интелигентен офис

Тип сграда: Офисна сграда
Приложение: Хидравлично балансиране и дистанционно управление на 4-тръбна система за  отопление и охлаждане.
Предизвикателство: Придобиване на BREEAM кредити за енергиен мониторинг. Oсигуряване на бързо и безпроблемно въвеждане в експлоатация.
Решение: Дигитален изпълнителен механизъм NovoCon S, комбиниран с AB-QM 4.0 PICVs и ChangeOver6 Energy. Комбинацията балансира системата хидравлично, позволявайки дистанционен достъп чрез система за BMS. Предоставят се точни данни за потребената енергия от климатичната инсталация  при работа както в режим на отопление, така и на охлаждане.

Изключителна гъвкавост на ОВК системата след обновяване на офис сграда от висок клас

Тип сграда: Офисна сграда
Приложение: Хидравлично балансиране и дистанционно управление на 4-тръбна система за  отопление и охлаждане.
Предизвикателство: Проектиране на гъвкава ОВК система с DGNB сертификат за устойчивост
Решение: Дигитален изпълнителен механизъм NovoCon S, комбиниран с AB-QM 4.0 PICVs и ChangeOver6 Energy. Комбинацията балансира системата хидравлично, позволявайки дистанционен достъп чрез система за BMS. Така се осигурява прецизно управление на температурата в помещенията при работа както в режим на отопление, така и на охлаждане.

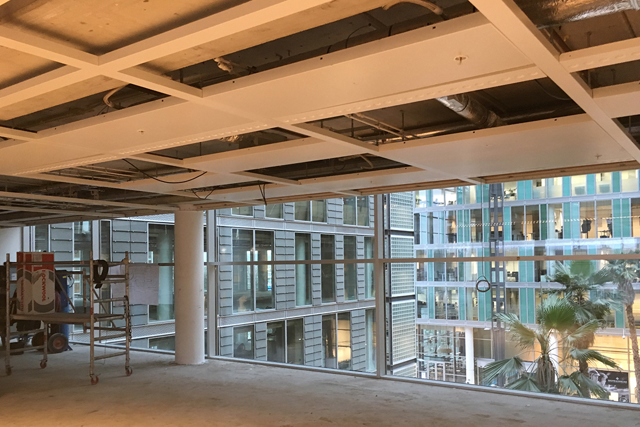

Интелигентно решение за управление на ОВК системата за I-tower в WTC Амстердам, Холандия

Тип сграда: Офисна сграда
Приложение: Четиритръбна система за отопление и охлаждане
Предизвикателство: Изработване на модерна, гъвкава и иновативна ОВК система, лесно пригодима към променяща условията си офис среда по отношение на архитектурата.
Решение: Интегриране на устройства за полева автоматика от Danfoss към системата за управление на сградата чрез BACnet bus-комуникация

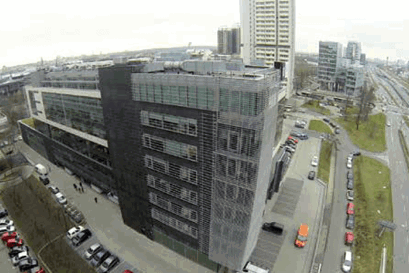

ОВК контрол в бизнес център Катовице, Полша

Катовице Бизнес Център е модерна офис сграда, в която се използват решения за хидравличен баланс на Danfoss; AB-QM балансиращи и управляващи вентили в комбинация с революционни изпълнителни механизми NovoCon®.
