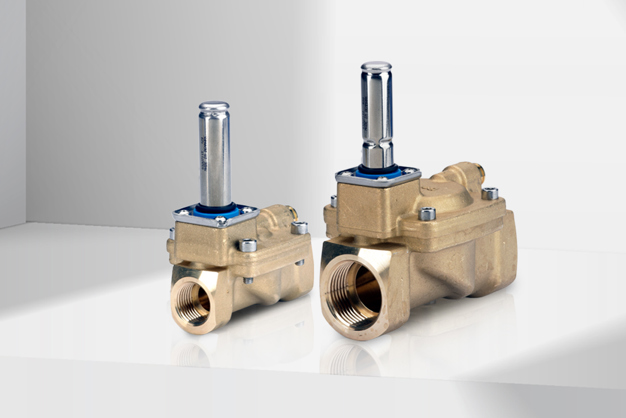

Válvula solenoide EV220BW e EV228BW 15-50

A EV220BW e a EV228BW 15-50 são válvulas solenoides de 2/2 vias servo-operadas indiretamente. O corpo da válvula é feito de latão ECO ou aço inoxidável e usa vedações EPDM de última geração.

A válvula tem um filtro piloto integrado, o que a torna a opção ideal para aplicações de entrada de água e água potável em que são necessárias as aprovações RISE, SINTEF, ACS, WRAS ou PZH.

As funções do EV220BW são NC e NO, enquanto a função do EV228BW é UN latching.

Ele tem tempo de fechamento ajustável e invólucros até IP67, o que garante o desempenho ideal mesmo em condições críticas de trabalho.

Recursos e benefícios

Bobina de encaixe

Faixa de vazão de água em Kv: 4 - 40 m³ / h

Pressão diferencial: 0,3 - 10 bar

Temperatura do meio de 0 a 90 °C

Temperatura ambiente: Até 80 °C

Gabinete da bobina: IP65

Conexões de rosca: De G 1/2 - G 2

DN 15 – 50

Amortecimento contra golpe de aríete

Filtro embutido

Material do corpo Latão ECO (sem chumbo < 0,1 %) ou aço inoxidável

Vedações de EPDM de última geração recomendadas para água potável

Aprovações e certificados

  • As válvulas são certificadas pelo RISE, órgão notificado 1002. Válido na Dinamarca e na Suécia. De acordo com os regulamentos de construção da Boverket (BBR 21, 2014-06-17) Certificado número SCO155-18
  • As válvulas são certificadas pelo SINTEF. Válido na Noruega. De acordo com as regras de produtos NKB nº 13, pkt. 3.2 - 3.6 -NT VVS 100, pkt. 6.4.2 E 6.4.8 -EN ISO 6509
  • Inspeção pelo DTI
  • As válvulas são certificadas pela Carso de acordo com as diretrizes da ACS, Circulaire 2002/571.
  • Certificado higiênico B-BK-60210-1275/19. Emitido pelo Instituto Nacional de Saúde Pública da Polônia (PZH).
  • As válvulas são certificadas pela WRAS - testadas pela NSF International no País de Gales
  • Materiais em contato com o líquido de acordo com 4MS (4 estados-membros Alemanha, Holanda, França e Reino Unido), DVGW, KTW e W270.
  • De acordo com:
    • Diretriz de baixa tensão 2014/35/UE
    • EN60730-1
    • EN60730-2-8
    • Diretriz de equipamentos de pressão 2014/68/EU
  • Diretiva RoHS 2011/65/EU

Aprovações

Aprovações
Tipo Nome Idioma Valid for Atualizado Download Tipo de filtro
Hygienic Certificate PZH B-BK-60110-0524-2023 Polish Multiple 08 fev., 2024 310.4 KB .pdf
Hygienic Certificate RISE SC0155-18 English; Swedish Multiple 08 fev., 2024 194.2 KB .pdf
Hygienic Certificate SINTEF 3468 English; Norwegian Bokmål Multiple 08 fev., 2024 301.5 KB .pdf
Hygienic Certificate WRAS 2104039 English Multiple 08 fev., 2024 119.5 KB .pdf
Hygienic Certificate WRAS 2204055 English Multiple 08 fev., 2024 119.7 KB .pdf
Hygienic Certificate WRAS 2205026 English Multiple 08 fev., 2024 119.8 KB .pdf
Hygienic Certificate WRAS 2303017 English Multiple 08 fev., 2024 125.7 KB .pdf
Hygienic Certificate WRAS 2305064 English Multiple 08 fev., 2024 125.2 KB .pdf
