Atuador Digital NovoCon® S

Catálogo de produtos

O Atuador Digital NovoCon® S é feito sob medida para se ajustar à Danfoss AB-QM — a válvula de balanceamento e controle independente de pressão líder no mercado — e estabelece a conexão perfeita entre um desempenho superior do sistema de HVAC hidrônico e soluções de automação para edifícios inteligentes.

Atuadores controlados de forma tradicional, na melhor das hipóteses, oferecem um sinal de feedback analógico ao controlador de ambiente do BMS. Em vez disso, o NovoCon® S oferece muitos parâmetros de sistema digital diretamente ao BMS via BACnet ou Modbus. Ele é capaz de, por exemplo, realizar um intercâmbio de informações precisas sobre a posição do atuador/válvula, configurações, temperaturas, alarmes etc.

Todas as informações dão ao BMS uma visão específica e acesso remoto ao status do sistema HVAC, que podem ser utilizados para otimizar seu desempenho, melhorando o conforto nas áreas internas e criando edifícios com eficiência energética.

O atuador digital também oferece E/S integradas para maior funcionalidade, flexibilidade e economias em custos. Alguns exemplos das possibilidades usando as E/S dos atuadores:

  • Indicação de vazão e energia conectando sensores para medição de temperatura de retorno e suprimento com NovoCon® Energy;
  • Conectividade para aplicações de comutação de quatro tubos com NovoCon® CO6;
  • Conectar diferentes sensores (por exemplo, temperatura ambiente, umidade ou condensação) e controlar diferentes dispositivos, como ventiladores, com o cabo E/S remoto NovoCon®.

O NovoCon® é um dispositivo essencial na transição para edifícios conectados e inteligentes com monitoramento contínuo, gerenciamento energético e manutenção preventiva com o mais alto nível de conforto e com os menores custos operacionais. Os atuadores digitais podem ser usados em muitos tipos de edifícios, como escritórios, hotéis e hospitais. Mas também em cruzeiros, universidades, datacenters, shopping centers, museus ou supermercados.

O NovoCon® S pode ser aplicado em diversos tipos de sistemas HVAC, como unidades de tratamento de ar (AHU), unidades de bobina de ventilador (FCU), tetos resfriados, vigas resfriadas, painéis radiantes e sistemas de comutação de quatro tubos.

Recursos e benefícios

  • Acesso remoto

    Por meio do sistema de gerenciamento do edifício (BMS) e da comunicação por barramento, todos os atuadores podem ser acessados remotamente. Isso poupa muito tempo durante a instalação e colocação em funcionamento do sistema e também durante os muitos anos de operação do edifício.

  • Colocação em funcionamento contínua

    É possível obter e analisar dados do sistema para otimizar o sistema HVAC. Caso sejam necessárias adaptações, por exemplo, configurações de vazões projetadas, elas podem ser feitas facilmente. Em um, vários ou todos os atuadores de uma só vez. Monitoramento e colocação em funcionamento contínuos do sistema poupam tempo e custos ao longo de todo o ciclo de vida do edifício.

  • Manutenção preditiva

    Não espere até que os componentes de HVAC falhem, gerem reclamações e exijam atividades de manutenção urgentes e incômodas. Em vez disso, você pode ver onde e quando pode ocorrer um problema, permitindo que você tome precauções e aja de forma proativa.

  • Flexibilidade geral

    Os designers ou integradores de sistema BMS podem criar soluções de HVAC personalizadas para cada projeto. Caso o usuário do edifício queira reformar o edifício, o sistema HVAC pode ser adaptado de acordo sem ajustes físicos aos componentes do BMS.

Apresentando o novo atuador digital NovoCon® S - para o equilíbrio hidrônico perfeito

Tenha o melhor desempenho hidrônico da categoria com o novo atuador NovoCon® S. O atuador digital feito sob medida para a válvula de controle AB-QM permite um controle remoto completo do sistema de aquecimento ou refrigeração – desde instalação até a manutenção. Conheça o novo NovoCon® S assistindo a esta animação.

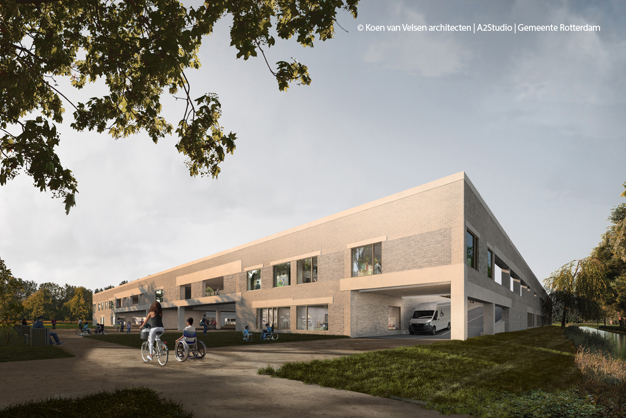

Estudos de caso

Documentos

Documentos
Tipo Nome Idioma Atualizado Download Tipo de filtro

Produtos relacionados

Software

Danfoss C.H: software

Nosso avançado software Danfoss C.H. ajudará você a projetar e calcular a instalação de aquecimento ou refrigeração perfeita com produtos Danfoss.

Tipo Software Characteristic Nome Liberado Status Download Tipo de filtro

Textos de propostas

Atuador NovoCon® S

Atuador de engrenagem de modulação com conectividade fieldbus (BACnet MS/TP e Modbus RTU) usado para controlar válvulas de balanceamento e controle independentes de pressão DN10-32.

Sinal de controle: BACnet MS/TP, Modbus RTU, 0-10V/2-10V, 0-20/4-20mA

Conexão direta com atuador de válvula esférica de seis portas com sinal de feedback de posição 1)

Conexão direta com sensores de superfície/imersos 2x PT1000 e indicação de potência de emissão

E/S de conexão direta: 2x resistência, AO e AI 3)

A funcionalidade do atuador é acessível remotamente por meio do fieldbus:

  • Pré-configuração de vazão projetada
  • Descarga da válvula e unidade terminal
  • Relato de alarme intrínseco de erro durante fechamento
  • Alarme se o atuador da válvula esférica de seis portas CO6 for bloqueado, estiver em abertura manual ou for desconectado 1)
  • Leituras de temperatura de suprimento e retorno, indicação de potência de emissão 2)
  • Contador de energia (kWh, MJ, kBTU) 2)
  • Alarme delta T alto/baixo e sensores de temperatura desconectados 2)
  • Configuração com características alfa
  • Seleção de velocidade 3/6/12/24 s/mm
  • Seleção de tempo de abertura/fechamento de 18 s a 700 s
  • Endereçamento MAC automático (apenas BACnet)
  • Detecção automática de baud rate
  • Indicação de vazão baseada no curso medido em l/h

Intercambiabilidade eu.bac aprovada em conjunto com a válvula PIBCV

Tensão de alimentação: 24 V CC/CA 50/60 Hz

Precisão da posição do eixo: ± 0,05 mm

Cabos: Conexão sem halogênio disponível em comprimentos de 1,5 m, 5 m e 10 m

Sensores de temperatura: plug-in 2x PT1000 de superfície ou imersa, comprimento de 1,5 m

64 atuadores podem ser conectados à mesma rede

Classe IP: 54

Curso: 7 mm

Dispositivo de fieldbus BACnet MS/TP listado no BACnet Testing Laboratories (BTL) 4)

Função de abertura manual

Ferramenta de colocação em funcionamento disponível para endereçamento, parametrização e colocação em funcionamento contínuos
